Beschreibung
Das Waveshare 13,3-Zoll-Farb-E-Paper-Display mit ESP32-S3-Treiberplatine, nutzt E Ink Spectra 6 E6 Technology und ist für Entwicklungsumgebungen wie Arduino IDE, ESP-IDF und weitere Entwicklungsumgebungen vorgesehen. Die Treiberplatine basiert auf dem ESP32-S3-WROOM-2-N32R16V Modul und verfügt über 32 MB Flash, 16 MB PSRAM, 2,4-GHz-Wi-Fi, BLE 5, einen 60PIN-E-Paper-Anschluss, einen TF-Card-Slot, einen MX1.25-Lithium-Batt-Anschluss, Audio Capture und Audio Playback.

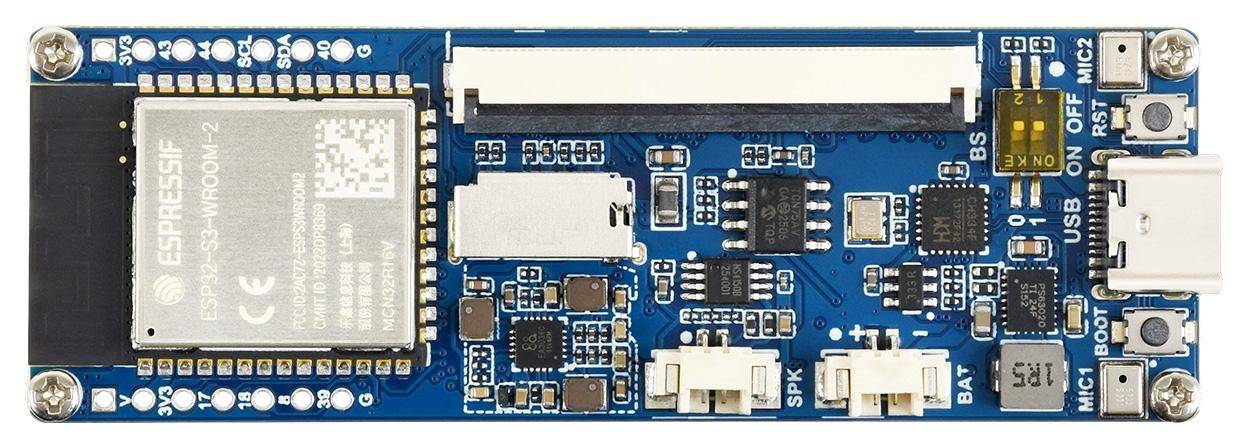

Die ESP32-S3-E-Paper-Treiberplatine ist eine kompakte Mikrocontroller-Entwicklungsplatine mit 60PIN-E-Paper-Displayanschluss. Das ESP32-S3-WROOM-2-N32R16V Modul ist mit einem Xtensa 32-bit LX7 Dual-Core-Prozessor mit 240 MHz Taktfrequenz ausgestattet und enthält 512 KB Static RAM TCM, 16 MB PSRAM und 32 MB Flash. Die Platine unterstützt Wi-Fi und BLE Dual-Mode-Kommunikation, besitzt einen TF-Card-Slot, einen Audio-Codec mit niedriger Leistungsaufnahme, einen ETA6098 Lithium-Batt-Lademanager und einen MX1.25-Lithium-Batt-Anschluss. CH343- und CH334-USB-HUB-Chips sind integriert und ermöglichen USB- und UART-Entwicklung gleichzeitig über einen Type-C-Port. Mehrere GPIO-Pins sind für die Erweiterung mit verschiedenen Peripheriegeräten herausgeführt.
Als Softwareumgebung können Arduino IDE, ESP-IDF oder andere Entwicklungsumgebungen genutzt werden. Dadurch eignet sich die Platine für den Einstieg in Anwendungen mit E-Paper-Anzeige, drahtloser Kommunikation, externer Dateispeicherung und Audiofunktionen.
Das E-Paper-Display nutzt E Ink Spectra 6 E6 Technology mit hohem Kontrast und hoher Farbsättigung. Es besitzt keine Hintergrundbeleuchtung und kann den zuletzt angezeigten Inhalt auch nach dem Ausschalten über längere Zeit beibehalten. Die Leistungsaufnahme ist niedrig, da Energie hauptsächlich beim Aktualisieren der Anzeige benötigt wird.
E Ink Spectra 6 ist eine Full-Color-E-Paper-Technologie für farbige E-Paper-Anzeigen mit hoher Auflösung und hohem Kontrast. Die Technologie nutzt Rot, Gelb und Blau als Grundfarben und erweitert damit die Darstellungsmöglichkeiten für farbige E-Paper-Inhalte. Bilder können klarer und Farben kräftiger dargestellt werden.mDie Auflösung erreicht bis zu 200 ppi. Die Technologie bietet einen erweiterten Betriebstemperaturbereich und eine schnellere Bildschirmaktualisierung. Sie ist auf niedrige Leistungsaufnahme ausgelegt und unterstützt energieeffiziente Anwendungen.
Die Microcup-Full-Color-Technologieplattform verwendet weiße, rote, gelbe und blaue geladene Partikel zur Erzeugung von sechs Primärfarben. Dithering Technology wird eingesetzt, um vollfarbige Bilder mit gesättigter Darstellung zu erzeugen. Dithering bedeutet, dass Farben durch feine Muster aus vorhandenen Farbpunkten angenähert werden.

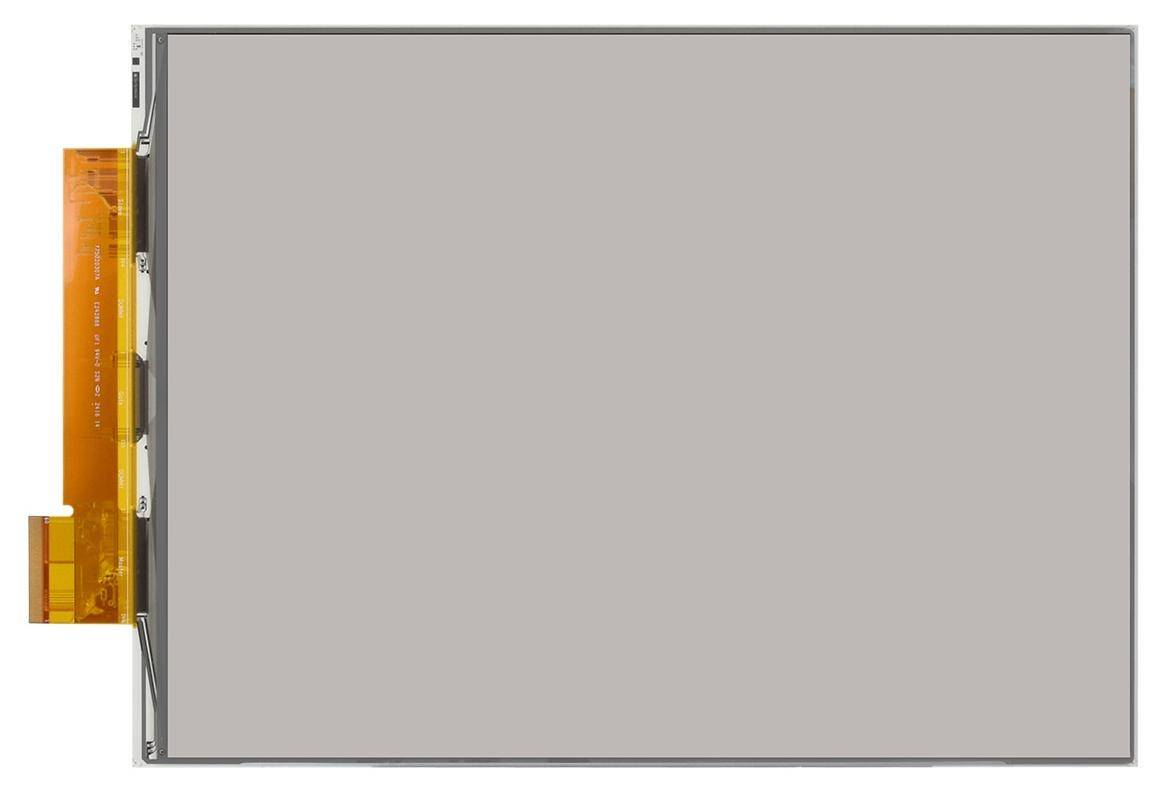

Das 13,3-Zoll-E Ink Spectra 6 E6 Full-Color-E-Paper-Display unterstützt die Anzeige vollfarbiger Bilder. Ein E-Paper-Display nutzt Microcapsule-Electrophoretic-Technology. Dabei bewegen sich geladene Partikel in einer klaren Flüssigkeit innerhalb kleiner Kapseln, wenn ein elektrisches Feld angelegt wird. Dadurch wird die Oberfläche durch reflektiertes Umgebungslicht sichtbar, ähnlich wie bedrucktes Papier. Das Display zeigt Bilder und Texte unter Lampenlicht oder natürlichem Licht an, benötigt keine Hintergrundbeleuchtung und besitzt einen Betrachtungswinkel von nahezu 180°. E-Paper wird häufig für Reader-Anwendungen verwendet, weil die Darstellung papierähnlich wirkt.
Das Produkt kann für Informationsanzeigen, digitale Beschilderung, IoT-Anzeigen, Entwicklungsprojekte, Arduino-IDE- und ESP-IDF-Projekte, drahtlose Statusanzeigen, Bildanzeige, Dateianzeige von TF-Karte sowie Audioanwendungen mit Sprachaufnahme und Wiedergabe verwendet werden. Die Kombination aus ESP32-S3, großem Farb-E-Paper-Display, Wi-Fi, Bluetooth LE, Speichererweiterung und Audiofunktionen ermöglicht eigenständige Anzeige- und Steueranwendungen mit geringer Leistungsaufnahme im statischen Anzeigebetrieb.
Merkmale im Überblick
- 13,3-Zoll-Full-Color-E-Paper-Display mit ESP32-S3-E-Paper-Treiberplatine
- E Ink Spectra 6 E6 Technology für farbige E-Paper-Darstellung
- ESP32-S3-WROOM-2-N32R16V Modul mit Xtensa 32-bit LX7 Dual-Core-Prozessor
- CPU-Taktfrequenz bis 240 MHz
- 512 KB Static RAM TCM, 384 KB ROM, 16 MB PSRAM und 32 MB Flash
- 2,4-GHz-Wi-Fi und Bluetooth LE Dual-Mode-Kommunikation
- BLE 5 Unterstützung
- 60PIN-E-Paper-Displayanschluss
- Direkter Anschluss eines 13,3-Zoll-E6-Full-Color-E-Paper-Displays
- Type-C-Anschluss
- CH343 und CH334 USB-HUB-Chips für gleichzeitige USB- und UART-Entwicklung über Type-C
- Onboard Audio-Codec-Chip für Sprachaufnahme und Wiedergabe
- Unterstützung für AI Voice Interaction Applications
- TF-Card-Slot für externe Speicherung von Bildern oder Dateien
- ETA6098 Lithium-Batt-Lademanager
- MX1.25-Lithium-Batt-Anschluss
- Mehrere GPIO-Pins zur Erweiterung mit Peripheriegeräten
- Keine Hintergrundbeleuchtung erforderlich
- Anzeige bleibt nach dem Ausschalten über längere Zeit erhalten
- Niedrige Leistungsaufnahme, Energiebedarf hauptsächlich beim Refresh
- Audio Capture und Audio Playback
- Arduino IDE
- ESP-IDF
- Weitere Entwicklungsumgebungen für ESP32-S3
- 13,3-Zoll-E6-Full-Color-E-Paper-Display mit 60PIN-Anschluss
- Peripheriegeräte über GPIO-Pins
- TF-Karten für externe Datei- oder Bildspeicherung
- Modul: ESP32-S3-WROOM-2-N32R16V
- CPU: ESP32-S3, Xtensa 32-bit LX7 Dual-Core-Prozessor
- Taktfrequenz: bis 240 MHz
- Static RAM: 512 KB TCM
- ROM: 384 KB
- PSRAM: 16 MB
- Flash: 32 MB
- Drahtlose Kommunikation: 2,4-GHz-Wi-Fi und Bluetooth LE Dual-Mode
- Bluetooth: BLE 5
- Displaygröße: 13,3 Zoll
- Displaytechnologie: E Ink Spectra 6 E6 Full Color
- Displayfarbe: E6 full color
- Graustufen: 2
- Betriebsspannung Display: 3,3 V
- Schnittstelle Display: 3-wire SPI, 4-wire SPI
- Auflösung: 1600 × 1200 Pixel
- Dot Pitch: 0,169 × 0,169 mm
- Außenabmessungen Display: 284,70 × 208,80 × 0,85 mm
- Anzeigefläche: 270,40 × 202,80 mm
- Vollständige Aktualisierungszeit: 19 s
- Gesamtleistung beim vollständigen Refresh: <0,5 W
- Standby-Leistung: <1 mW
- Betrachtungswinkel: >170°
- Displayanschluss: 60PIN E-Paper Connector
- USB-Anschluss: Type-C
- Speichererweiterung: TF-Card-Slot
- Akkuschnittstelle: MX1.25 Lithium Batt Header
- Lademanager: ETA6098 Lithium Batt Recharge Manager
- USB-HUB-Chips: CH343 und CH334
- DC/DC-Boost-Chip: TPS63020DSJR
- Power-Management-Chip: EA3036CQBR
- Audio-Codec-Chip: onboard Audio Codec Chip
- DAC-Audio-Encoder-Chip: ES8311, Audio DAC mit niedriger Leistungsaufnahme
- ADC-Audio-Decoder-Chip: ES7210, Audio ADC mit niedriger Leistungsaufnahme und Unterstützung für mehrere Mikrofoneingänge
- Audio-Leistungsverstärker: NS4150B
- Lautsprecher im Lieferumfang: 8 Ω, 1 W

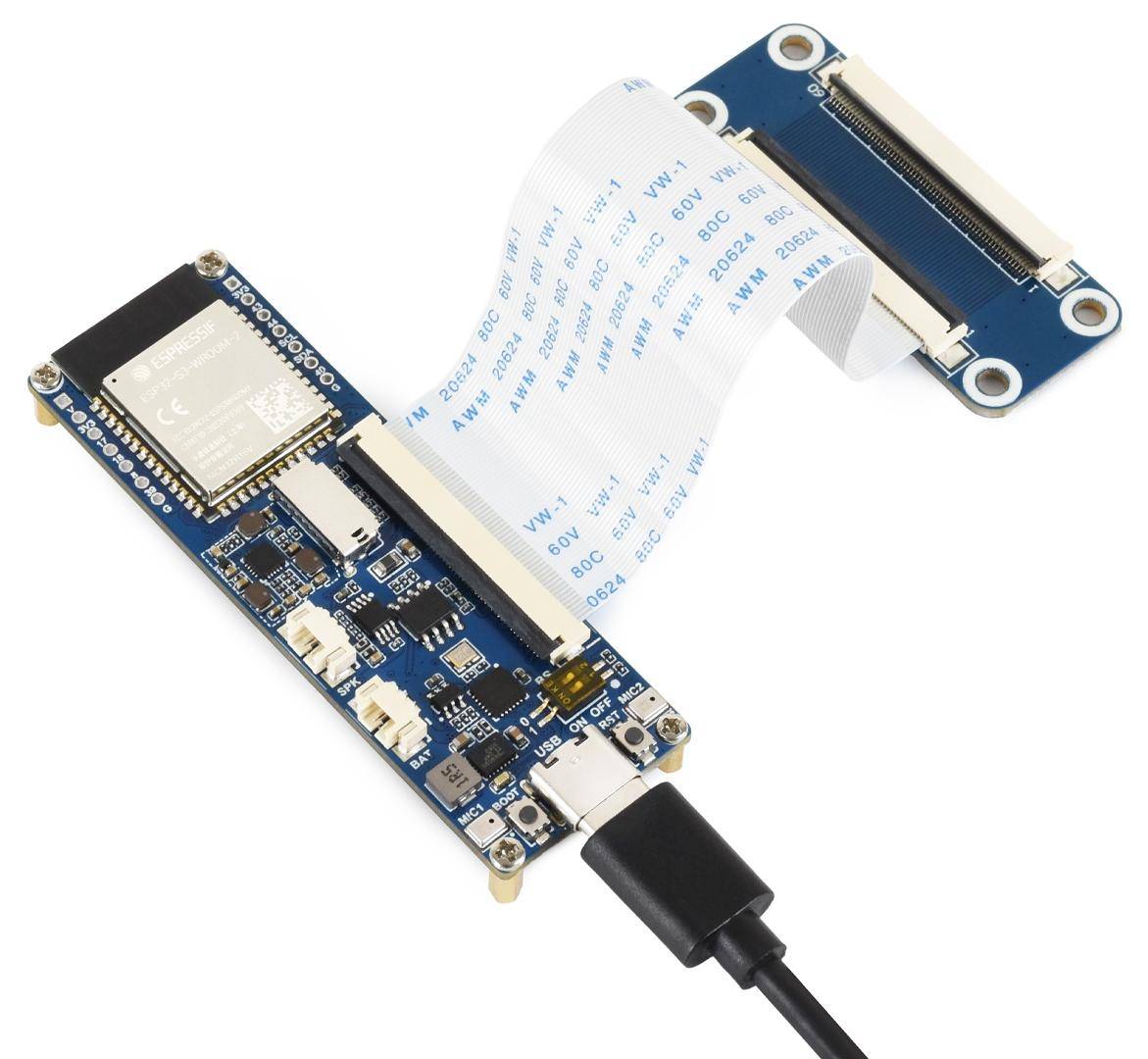

- FPC-Kabel: 60PIN, ca. 10 cm
- 1x ESP32-S3-ePaper-13.3E6 e-Paper Driver Board
- 1x 13.3inch e-Paper E

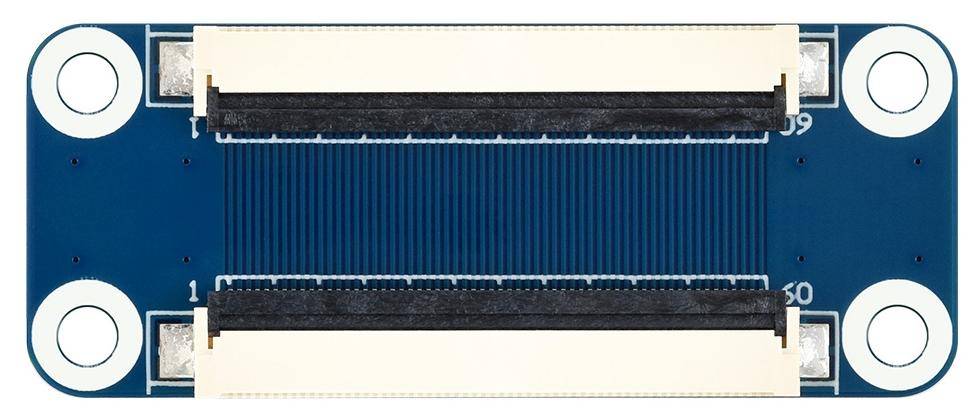

- 1x e-Paper Adapter B
- 1x 8Ω 1W Speaker
- 1x 60PIN FPC Cable, ca. 10 cm
- Dokumentation zum ESP32-S3-ePaper-13.3E6
