Beschreibung

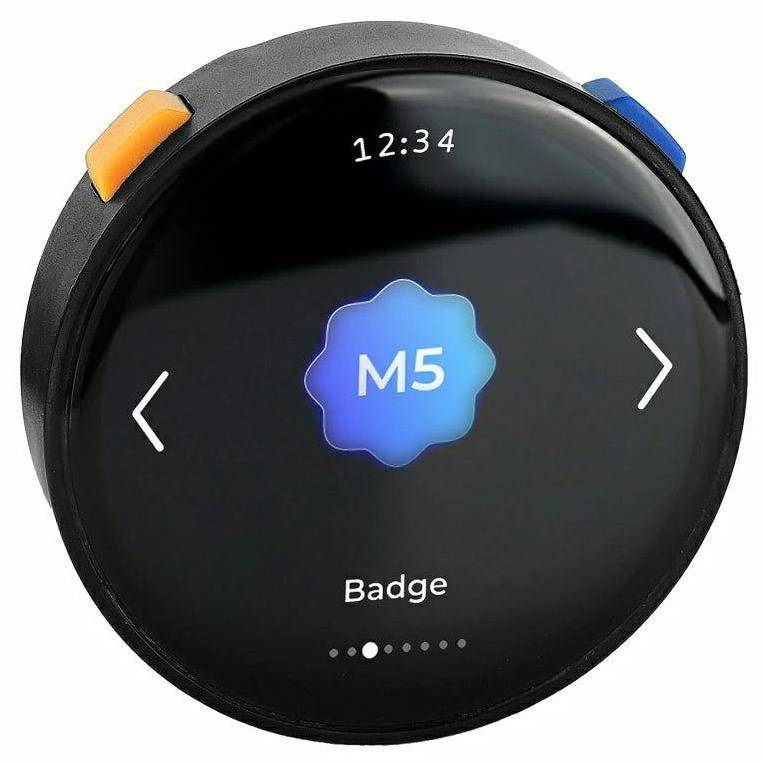

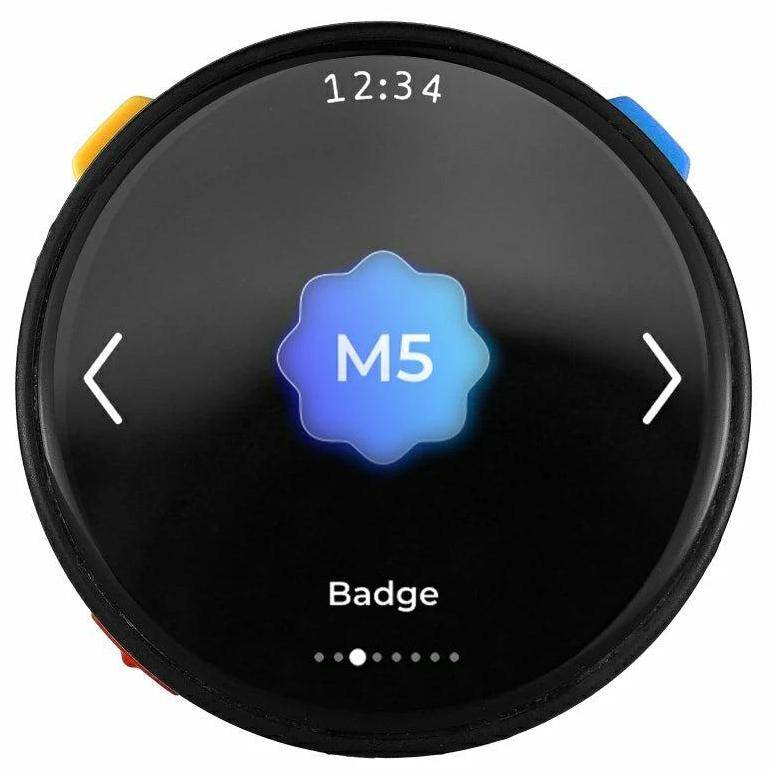

Das M5Stack StopWatch Dev Kit ist ein rundes AMOLED-Touch-Entwicklungsboard für portable und interaktive Anwendungen. Es basiert auf dem ESP32-S3R8 mit 16 MB Flash und 8 MB PSRAM und unterstützt 2,4 GHz Wi-Fi. Das Gerät integriert ein 1,75 Zoll AMOLED-Runddisplay mit Touchfunktion, programmierbare Tasten sowie Vibrationsfeedback zur Realisierung einer direkten Mensch-Maschine-Interaktion. Zusätzlich stehen Audio-Ein- und Ausgänge, IMU-Lagesensorik, RTC-Zeitmessung sowie mehrere Erweiterungsschnittstellen zur Verfügung. In Kombination mit dem M5PM1 Mehrstufen-Energiemanagementsystem und einem 450 mAh Akku ist das System für verschiedene portable Entwicklungsanwendungen ausgelegt.

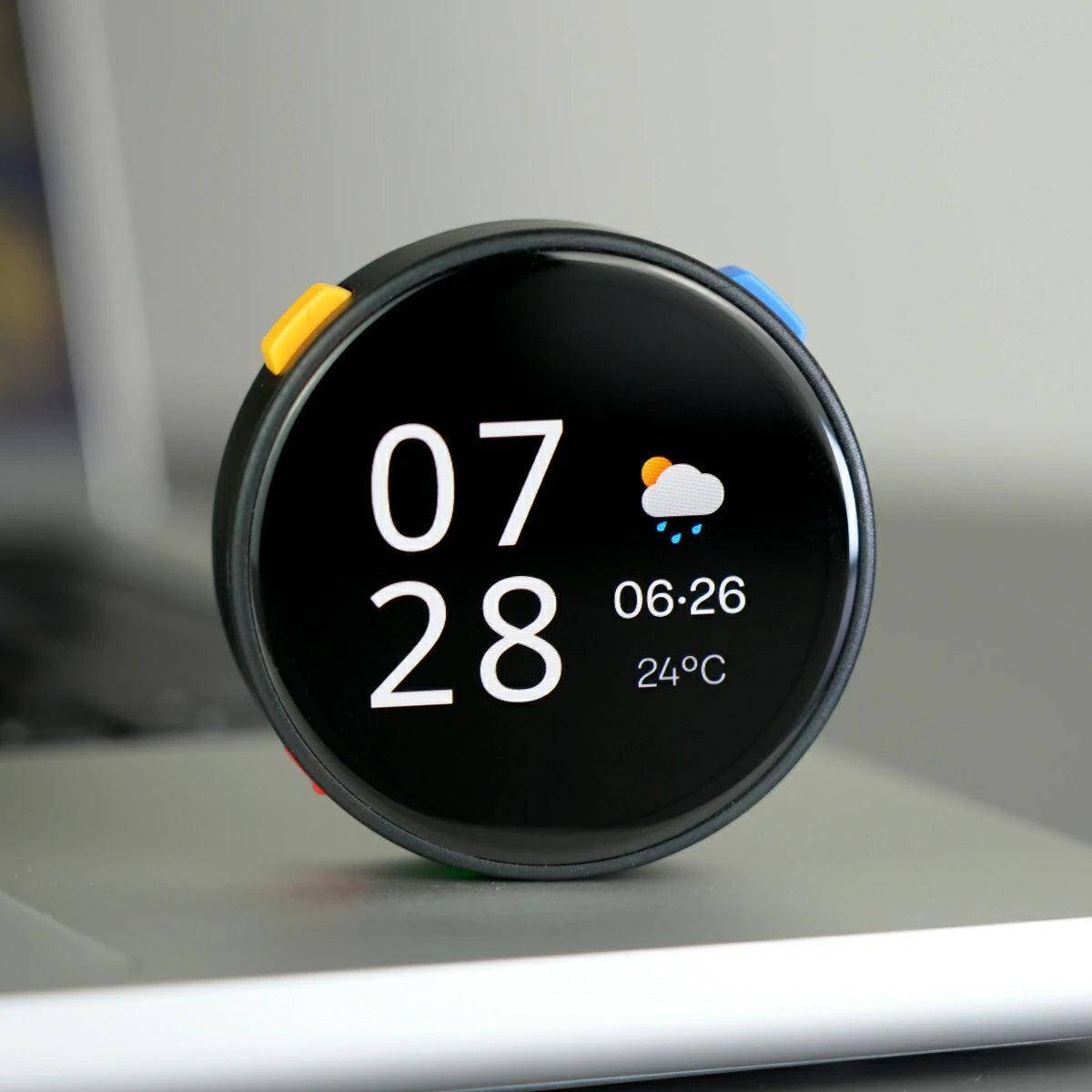

Das Dev Kit eignet sich für tragbare Smart-Geräte, elektronische Namensschilder und kompakte IoT-Terminals. Das integrierte AMOLED-Display mit 466 x 466 Pixeln ermöglicht eine hochauflösende Darstellung. Zwei frei programmierbare Tasten sowie eine separate Einschalttaste unterstützen individuelle Bedienkonzepte. Ein integrierter Vibrationsmotor ergänzt die haptische Rückmeldung.

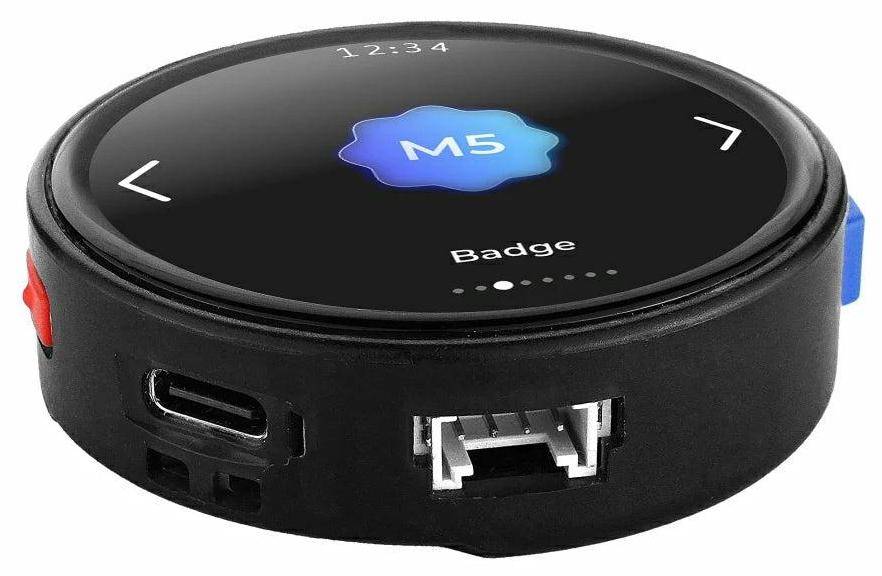

Die Audioeinheit umfasst den ES8311 Audio Codec, ein MEMS-Mikrofon sowie einen AW8737A Verstärker. Für Bewegungserkennung und Lagebestimmung ist ein 6-Achsen-IMU BMI270 integriert. Die Echtzeituhr RX8130CE übernimmt die Zeitverwaltung. Über die HY2.0-4P-Schnittstelle sowie rückseitige Erweiterungsbusse im 2,54 mm Raster mit 7- und 6-Pin stehen Anschlussmöglichkeiten für zusätzliche Module zur Verfügung.
Die Energieversorgung erfolgt über USB Type-C mit 5 V Eingangsspannung. Das integrierte M5PM1 Mehrstufen-Power-Managementsystem steuert Energieverteilung und Batteriebetrieb. Das Gehäuse verfügt über eine Öse zur Befestigung eines Lanyards sowie eine magnetische Rückseite zur Fixierung an metallischen Oberflächen.
Merkmale im Überblick
- ESP32-S3R8 Dual-Core Xtensa LX7 bis 240 MHz
- 16 MB Flash und 8 MB PSRAM
- 2,4 GHz Wi-Fi
- 1,75 Zoll AMOLED Rund-Touchdisplay
- Auflösung 466 x 466 Pixel
- 2 programmierbare Tasten + 1 Power-Taste
- Integrierter Vibrationsmotor
- 6-Achsen IMU BMI270
- ES8311 Audio Codec mit MEMS MIC und AW8737A Verstärker
- RTC RX8130CE
- HY2.0-4P Schnittstelle
- Rückseitiger Erweiterungsbus 2,54 mm 7P und 6P
- M5PM1 Mehrstufen-Power-Management
- 450 mAh integrierter Akku
- Wi-Fi Netzwerke 2,4 GHz
- HY2.0-4P Erweiterungsmodule
- 2,54 mm Erweiterungsbus-Module
- SoC: ESP32-S3R8 Dual-Core Xtensa LX7, bis 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Wireless: 2,4 GHz Wi-Fi
- Display: 1,75 Zoll AMOLED rund, 466 x 466, CO5300 Treiber, QSPI
- Touch-Treiber: CST820B
- Tasten: 2 programmierbar + 1 Power
- Vibration: integrierter Vibrationsmotor
- Audio Codec: ES8311
- Mikrofon: MEMS MIC
- Audio-Verstärker: AW8737A
- IMU: BMI270
- RTC: RX8130CE
- Erweiterung: HY2.0-4P
- Rückseitiger Bus: 2,54-7P und 2,54-6P
- Energieverwaltung: M5PM1
- Akku: 450 mAh
- Eingangsspannung: USB Type-C DC 5 V
- Produktgröße: 52,0 x 52,0 x 15,5 mm
- Produktgewicht: 39,0 g
- Verpackungsgröße: 70,0 x 70,0 x 23,6 mm
- Bruttogewicht: 49,5 g
- 1x StopWatch
- Produktdokumentation
