M5Stack Cardputer, ESP32-S3, programmierbarer Taschencomputer mit Tastatur & Display - Auswahl: Cardputer Mesh Kit

Beschreibung

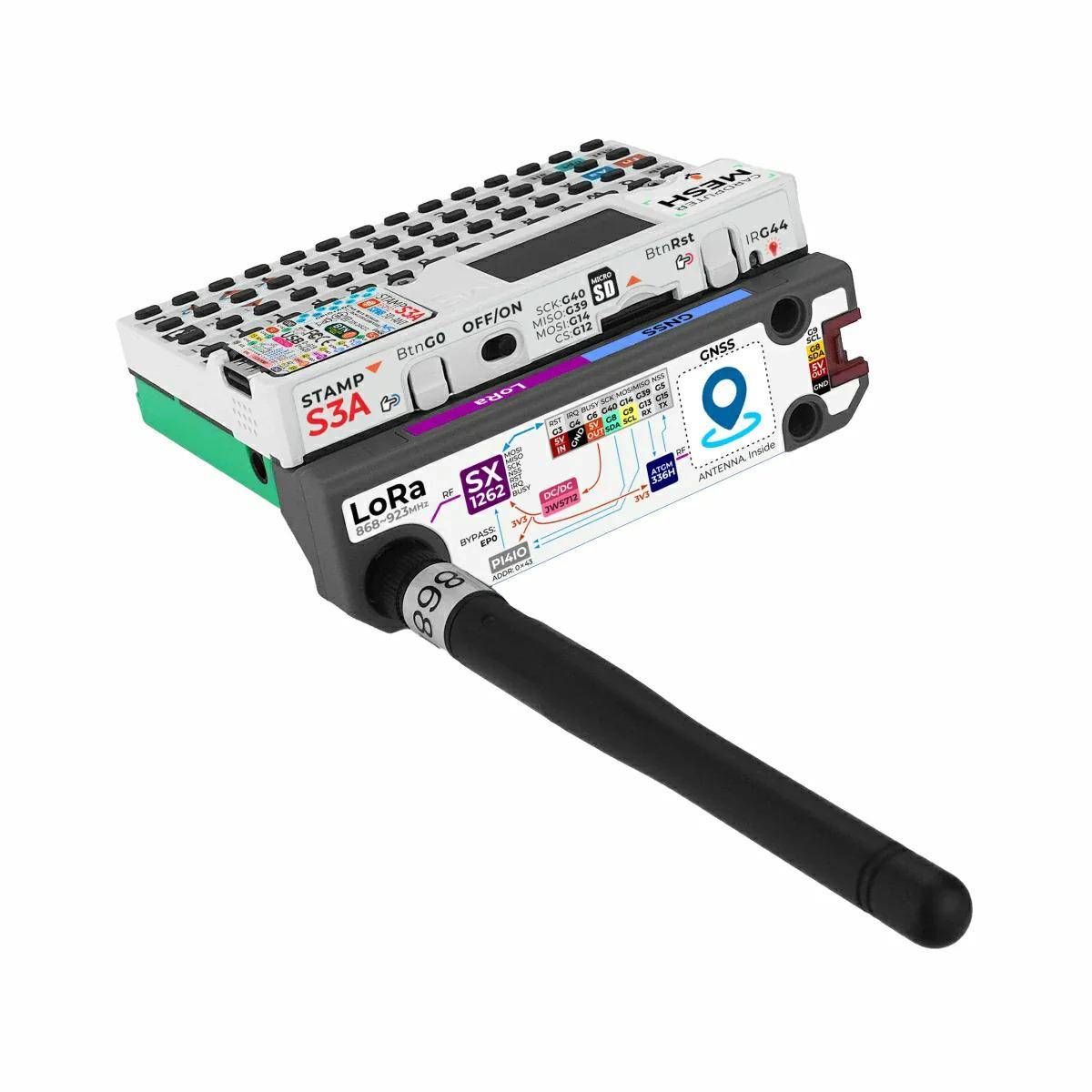

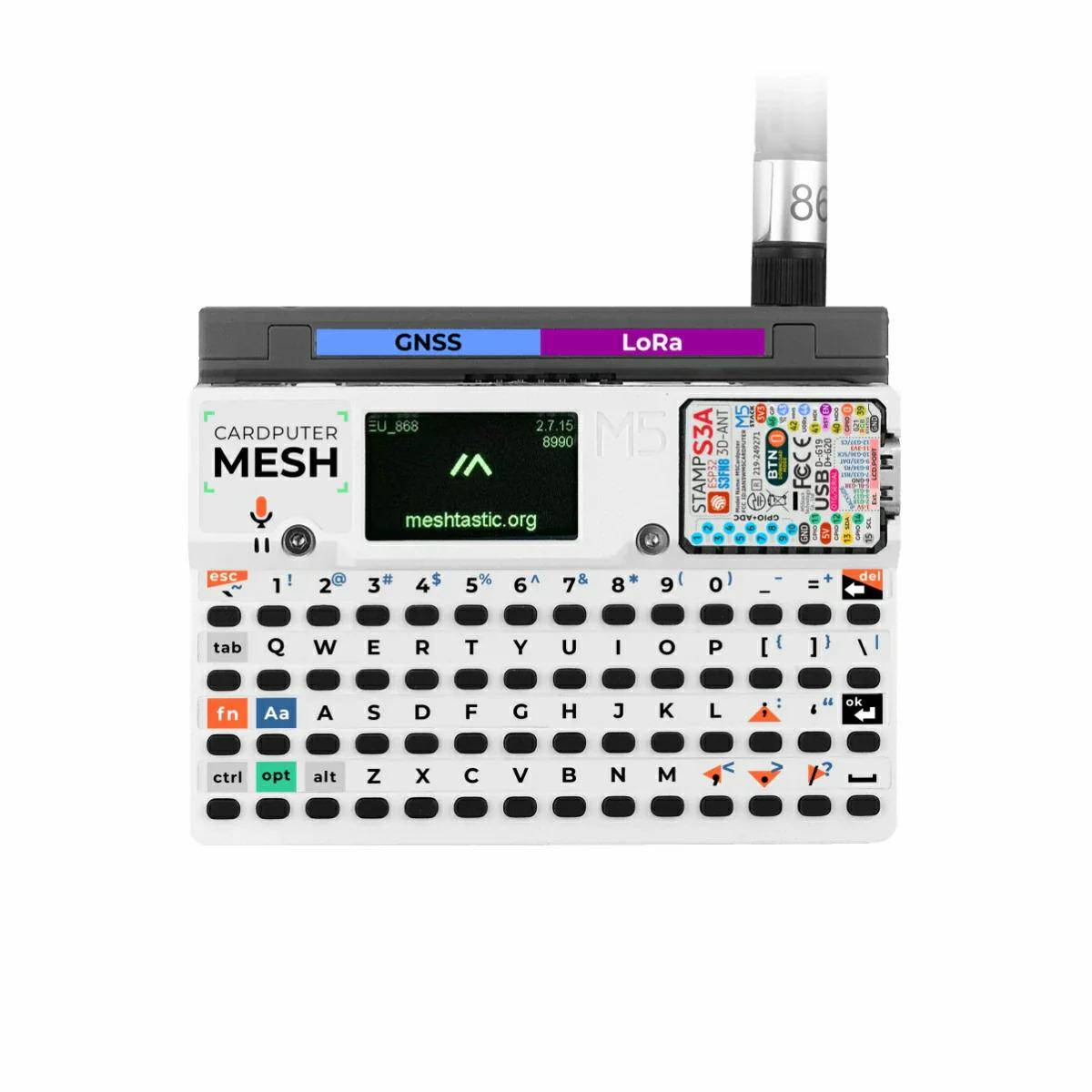

Das Cardputer Mesh Kit für Meshtastic ist ein tragbares Kommunikations- und Ortungssystem aus dem Cardputer-Adv als Hauptgerät und dem Cap LoRa-1262 als Funkmodul. Die vorinstallierte Meshtastic-Firmware ermöglicht den direkten Einsatz in LoRa-Mesh-Netzwerken ohne zusätzliche Softwareinstallation oder Konfiguration.

Cardputer-Adv: Hardware und Ausstattung
Der Cardputer-Adv basiert auf dem Stamp-S3A Modul mit ESP32-S3FN8 Mikrocontroller im Kartenformat. Zur Ausstattung gehören ein 1,14-Zoll-LCD mit 240 × 135 Pixeln, eine Tastatur mit 56 Tasten, ein 1750-mAh-Lithium-Akku, Lautsprecher, Mikrofon und 3,5-mm-Klinkenanschluss, ein BMI270-IMU-Sensor, ein Infrarotsender, ein microSD-Steckplatz sowie Grove- und EXT-Anschluss. Die magnetische Rückseite mit Klemmbaustein-kompatiblen Montagebohrungen erlaubt flexible Befestigung.

Cap LoRa-1262: Funk und GNSS

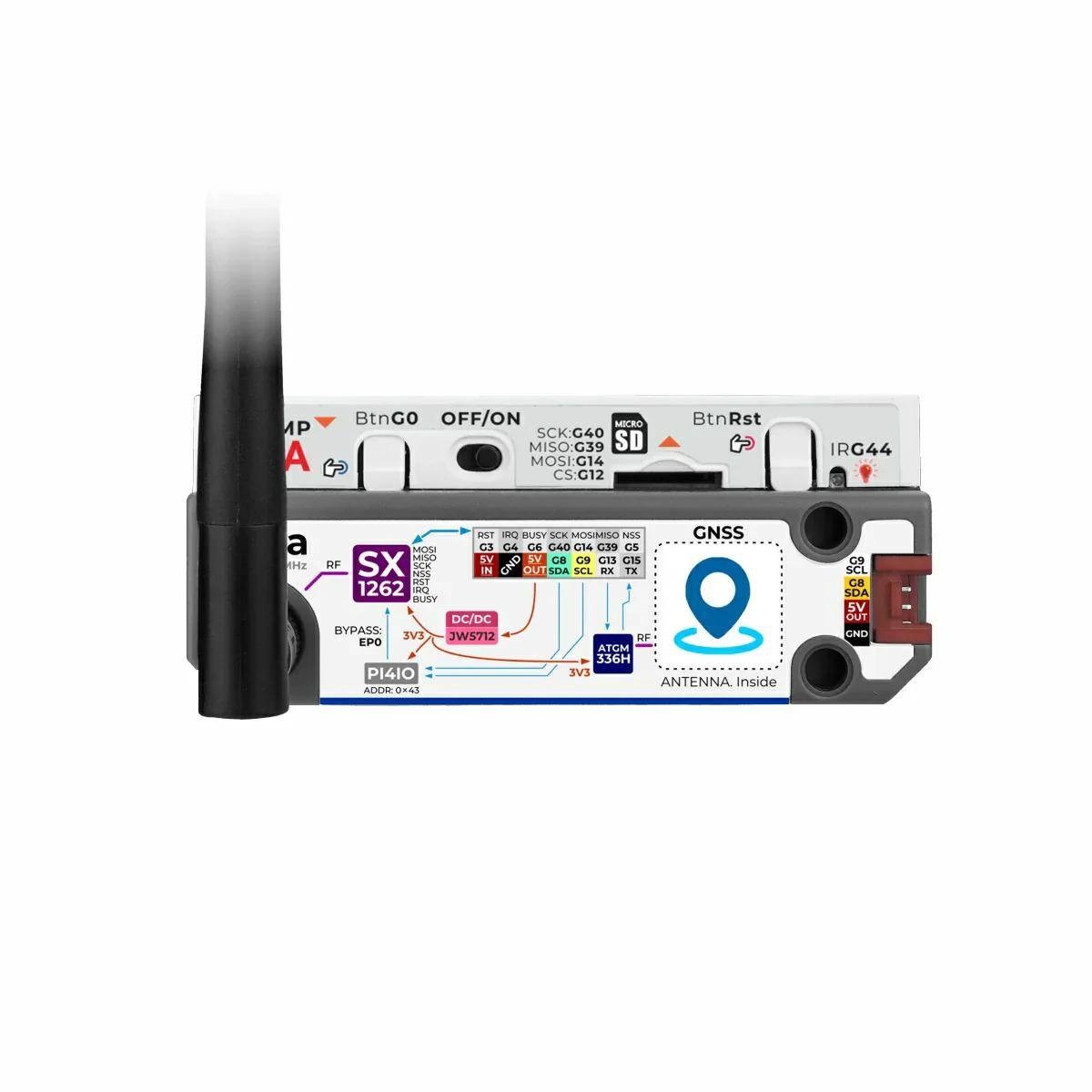

Das Cap LoRa-1262 wird über den EXT-Anschluss direkt aufgesteckt. Sein SX1262-Transceiver arbeitet im Bereich von 868 bis 923 MHz und erreicht mit bis zu +22 dBm Sendeleistung und bis zu -147 dBm Empfindlichkeit auch größere Entfernungen. Die Funkanbindung erfolgt über eine RP-SMA-Antenne. Das integrierte GNSS-Modul unterstützt GPS, GLONASS, Galileo, BeiDou und QZSS.

Einsatzbereiche und Bedienung
So entsteht ein autarker Mesh-Knoten für Outdoor- und Off-Grid-Kommunikation, GPS-Tracking, Standortüberwachung, industrielle Anwendungen sowie Lern- und Entwicklungsprojekte im IoT-Bereich. Nachrichten und Positionsdaten lassen sich direkt am Gerät bedienen oder über die Meshtastic-App konfigurieren und verwalten.

Cardputer Versionen im Vergleich:
Der Cardputer-Adv (K132-Adv) ist der programmierbare Taschencomputer ohne Funkerweiterung: ESP32-S3FN8, 1,14-Zoll-Display, 56-Tasten-Tastatur und 1750-mAh-Akku.

Das M5Stack Cardputer Mesh Kit (K152) kombiniert diesen Cardputer-Adv ab Werk mit dem Cap LoRa-1262 (SX1262 plus GNSS) und wird mit vorinstallierter Meshtastic-Firmware ausgeliefert.

Das BerryBase Cardputer-Adv LoRa Bundle enthält dieselbe Hardwarekombination aus Cardputer-Adv und Cap LoRa-1262, ergänzt um eine 128-GB-microSDXC-Karte mit SD-Adapter sowie einen microSD-Kartenhalter mit 10 Steckplätzen. Die Meshtastic-Firmware ist hier nicht vorinstalliert und wird über den Meshtastic Web Flasher im Browser aufgespielt, sodass immer die aktuelle Version zum Einsatz kommt und jederzeit auf eigene ESP32-S3-Projekte gewechselt werden kann.

Merkmale im Überblick

• Komplettes Meshtastic-Kommunikationskit mit LoRa und GNSS
• Vorinstallierte Meshtastic-Firmware
• Cardputer-Adv mit ESP32-S3FN8 Mikrocontroller
• 1,14-Zoll LCD-Display mit 240 × 135 Pixeln
• 56-Tasten-Tastatur integriert
• 1750-mAh Lithium-Akku integriert
• SX1262 LoRa-Kommunikationsmodul
• LoRa-Frequenzbereich 868 bis 923 MHz
• GNSS-Unterstützung für GPS, QZSS, BeiDou, Galileo und GLONASS
• Audiofunktionen mit Lautsprecher, Mikrofon und Kopfhöreranschluss
• BMI270 6-Achsen IMU
• microSD-Kartensteckplatz
• Infrarotsender integriert
• Grove- und EXT-Erweiterungsschnittstellen
• RP-SMA-Antennenanschluss
• Magnetische Rückseite
• Kompatibel mit Arduino, UiFlow2, ESP-IDF und PlatformIO

• Meshtastic
• Meshtastic App
• Arduino
• UiFlow2
• ESP-IDF
• PlatformIO
• LoRa Mesh Netzwerke
• GPS
• QZSS
• BeiDou BD2 und BD3
• Galileo
• GLONASS
• microSD-Karten
• Grove-Sensoren über HY2.0-4P

• Cardputer-Adv
• SoC: ESP32-S3FN8
• CPU: Dual-Core Xtensa LX7 bis 240 MHz
• Flash-Speicher: 8 MB
• Externer Speicher: microSD-Kartensteckplatz
• Display: ST7789V2, 1,14 Zoll
• Auflösung: 240 × 135 Pixel
• Tastatur: 56 Tasten (4 × 14)
• Tastenkraft: 160 gf
• Audio-Codec: ES8311
• Lautsprecher: NS4150B Verstärker, 1 W, 8 Ω
• Mikrofon: MEMS, SNR 65 dB
• IMU: BMI270
• Infrarotsender: 1 × IR
• Schnittstellen: HY2.0-4P, EXT 2.54-14P
• Akku: 1750 mAh Lithium-Akku
• Betriebsstrom: DC 4,2 V bei 120,2 mA
• Betriebstemperatur: 0 °C bis 40 °C
• Abmessungen: 84,0 × 54,0 × 19,6 mm
• Cap LoRa-1262
• LoRa-Chip: SX1262
• Frequenzbereich: 868 bis 923 MHz
• Programmierbare Datenrate: bis 300 kbps
• Sendeleistung: bis +22 dBm
• Empfangsempfindlichkeit: bis -147 dBm
• Unterstützte Modulationen: FSK, GFSK, MSK, LoRa, OOK
• LoRa-Antenne: RP-SMA, 108 × 9,3 mm
• Antennengewinn: 3 dBi
• Betriebsstrom LoRa-Modul: DC 5 V bei 163,4 mA
• GNSS-Modul: ATGM336H-6N auf Basis AT6668
• Kommunikation GNSS: UART, 115200 bps, 8N1
• GNSS-Kanäle: 50
• Positionsgenauigkeit: < 1,5 m CEP50
• Aktualisierungsrate: bis 10 Hz
• Kaltstart GNSS: 23 s
• Warmstart GNSS: 1 s
• Unterstützte Satellitensysteme: GPS, QZSS, BD2, BD3, GAL, GLO
• Abmessungen: 84,0 × 24,0 × 15,2 mm

• Plug-and-Play Verbindung zwischen Cardputer-Adv und Cap LoRa-1262
• RF-Abschirmung für erhöhte Störfestigkeit
• Keramikantenne für GNSS integriert
• Geeignet für Outdoor-Kommunikation und mobile Mesh-Netzwerke
• Magnetische Befestigung auf der Geräterückseite
• Kompatible Montagebohrungen für Klemmbaustein-Systeme
• Meshtastic dient zur Beschreibung der vorinstallierten Firmware und Netzwerkkompatibilität

• 1x Cardputer-Adv (grüne Gehäuseversion)
• 1x Cap LoRa-1262
• 1x LoRa Stabantenne mit RP-SMA-Anschluss
• 2x M2 × 4 mm Schrauben
• 1x Sechskantschlüssel 1,5 mm
• 1x  Sicherheitshinweis-Aufkleber

• Offizielle Dokumentation des M5Stack Cardputer Mesh Kits
• Cardputer-Adv Schaltplan
• Cap LoRa-1262 Schaltplan
• Cardputer-Adv Strukturdateien auf GitHub
• M5Cardputer GitHub-Repository
• Cap LoRa-1262 UiFlow / MicroPython Referenz
• Offizielle Meshtastic-Website
• Meshtastic Firmware-Flash-Anleitung
• Meshtastic Web Flasher
• Weitere LoRa-Module und Zubehör bei BerryBase
