Beschreibung

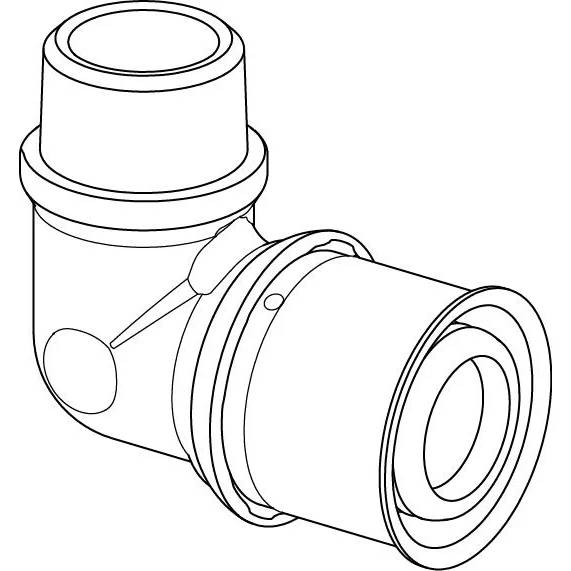

Der Uponor S-Press PLUS Winkelnippel ermöglicht die sichere Verbindung eines 32mm Mehrschichtverbundrohres mit einem R3/4" Außengewinde im 90°-Winkel. Der Fitting besteht aus hochwertigem, entzinkungsbeständigem und verzinntem Messing und ist für langlebige Installationen in Trinkwasser- und Heizungsanlagen ausgelegt. Die fest integrierte Edelstahl-Presshülse mit Sichtfenster erleichtert die Kontrolle der Einstecktiefe und unterstützt eine zuverlässige Pressverbindung. Dank der dimensionsbezogenen Farbcodierung und der eindeutigen Verpresskontrolle wird die Montage besonders effizient. Das Uponor S-Press PLUS System steht für hohe Betriebssicherheit, eine schnelle Installation und dauerhaft dichte Rohrverbindungen.
Vorteile
- Sichere 90°-Verbindung zwischen Verbundrohr und Außengewinde.
- Schnelle Montage ohne Kalibrieren und Entgraten.
- Sichtfenster zur Kontrolle der Einstecktiefe.
- Unverpresst-undicht-Funktion erhöht die Montagesicherheit.
- Farbcodierung erleichtert die Größenidentifikation.
- Korrosionsbeständige, verzinnte Messingausführung für lange Lebensdauer.
Spezifikation
- Serie S-Press PLUS
- Winkelnippel 90°
- Anschluss 32mm Pressanschluss × R3/4" Außengewinde
- Werkstoff entzinkungsbeständiges Messing, verzinnt
- Presshülse aus Edelstahl
- Sichtfenster zur Einsteckkontrolle
- Farbcodierung der Dimension
- Unverpresst-undicht-Funktion
- Gewinde nach DIN EN 10226-1
Anwendung
- Geeignet für Trinkwasserinstallationen
- Geeignet für Heizungsinstallationen
- Betriebsdruck bis 10 bar
- Dauerbetriebstemperatur Trinkwasser bis 70 °C
- Dauerbetriebstemperatur Heizung bis 80 °C
- Kurzzeitige Temperatur Trinkwasser bis 95 °C
- Kurzzeitige Temperatur Heizung bis 100 °C

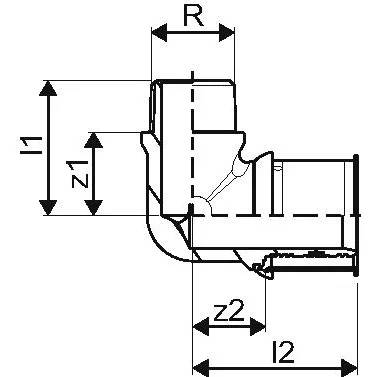

Abmessungen
- Rohranschluss 32mm
- Gewinde R3/4" Außengewinde
- Höhe 54,9mm
- Breite 39,5mm
- Tiefe 63,9mm
- Länge l1 42mm
- Länge l2 52mm
- z1 26,5mm
- z2 13,5mm
Zertifikate
- DVGW
- ÖVGW
- KIWA/KOMO
