Beschreibung

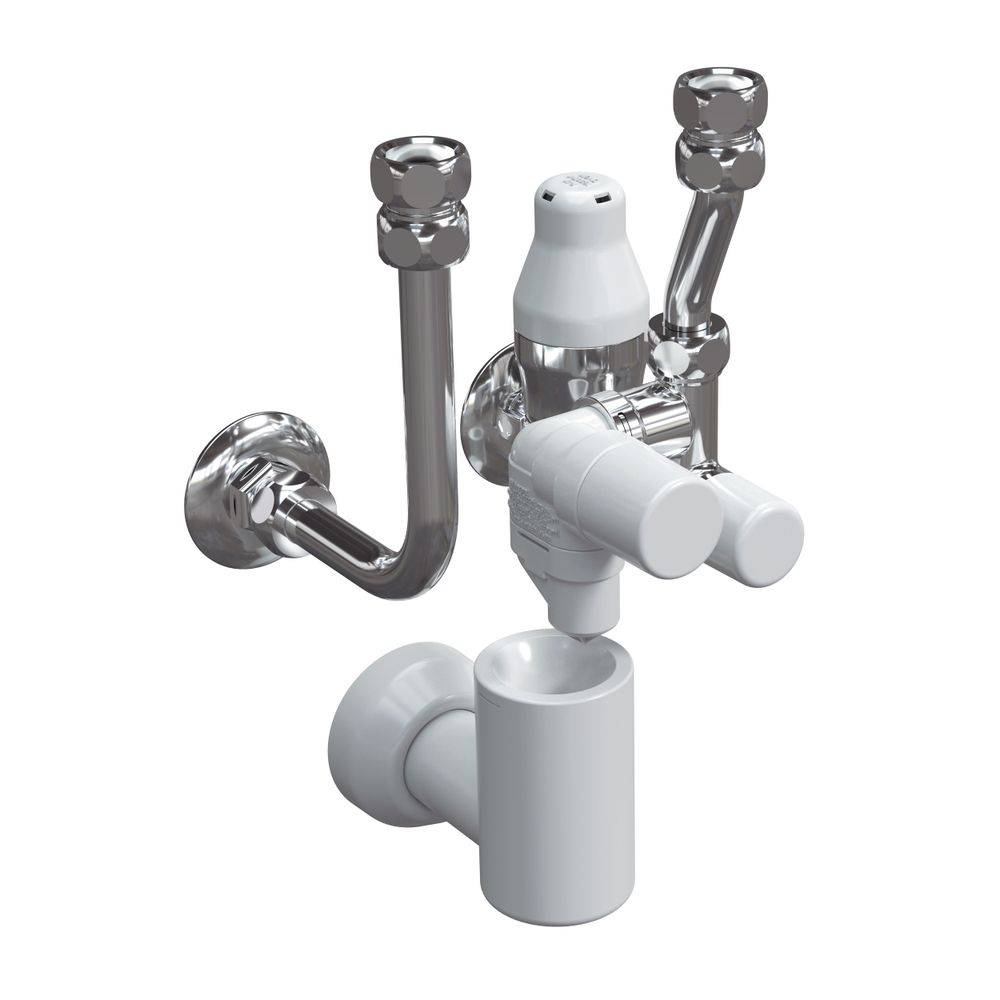

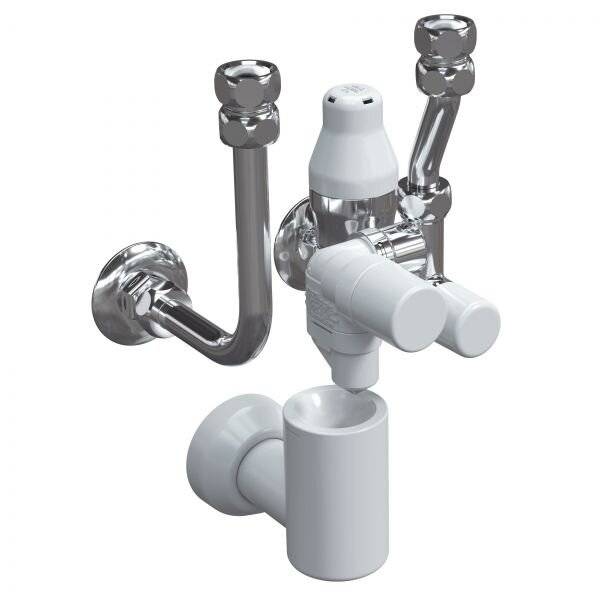

Die Sicherheitsgruppe 324 von SYR Sasserath ist eine kompakte Armatur zur Absicherung von geschlossenen, elektrisch beheizten Trinkwassererwärmern mit einem Inhalt von bis zu 200 Litern. Die für die Wandmontage konzipierte Einheit in der Nennweite DN 15 vereint wesentliche Sicherheitskomponenten in einem verchromten Pressmessinggehäuse. Sie eignet sich für den Einsatz in Trinkwasserinstallationen gemäß DIN 1988, DIN 4753 und DIN EN 1488.
Welche Funktionen erfüllt die Sicherheitsgruppe 324?Die Armatur dient der umfassenden Absicherung des nachgeschalteten Trinkwassererwärmers. Sie beinhaltet ein Membran-Sicherheitsventil, das bei Überschreitung des zulässigen Betriebsdrucks automatisch öffnet und so den Speicher schützt. Ein integrierter Rückflussverhinderer unterbindet das Zurückfließen von erwärmtem Trinkwasser in das Leitungsnetz. Zudem sorgt der vorgeschaltete Druckminderer nach DIN EN 1567 für eine Reduzierung des Eingangsdrucks auf den Anlagendruck, was unkontrolliertes Tropfen des Sicherheitsventils bei Druckschwankungen verhindert.

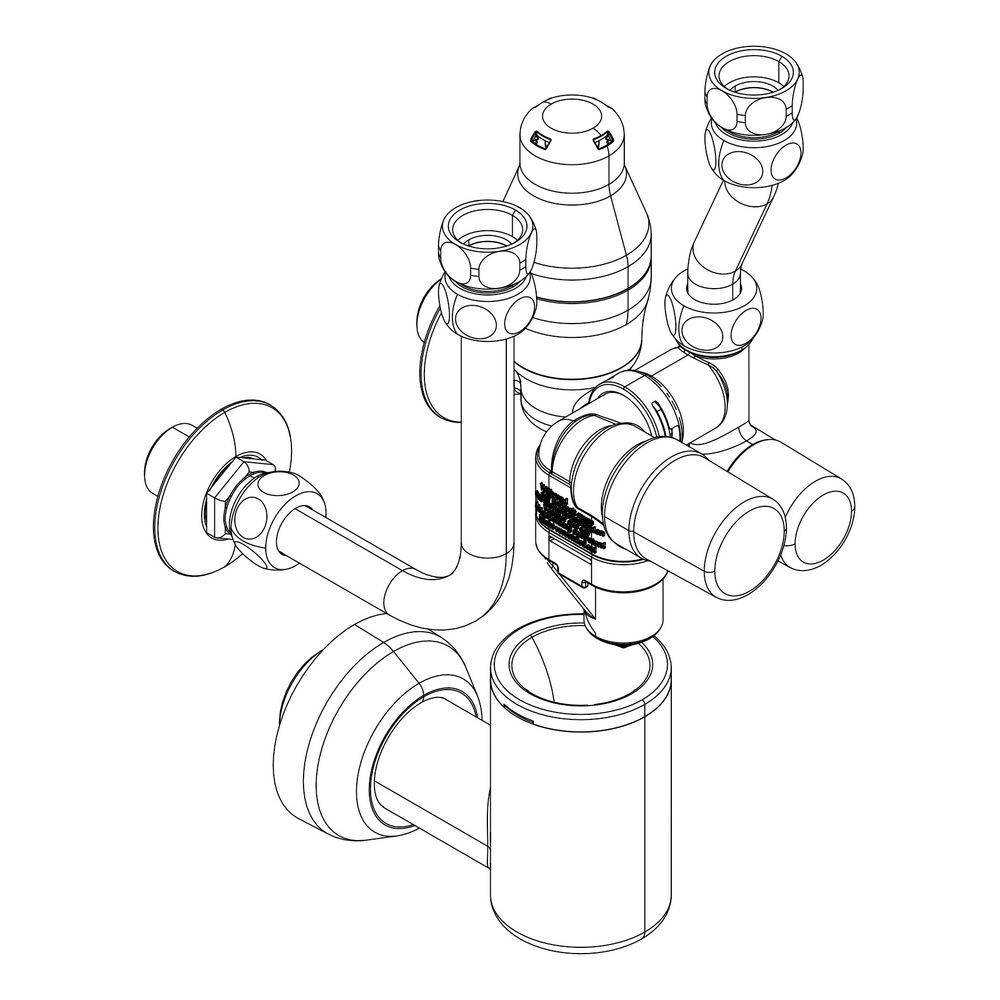

Wie ist die Armatur aufgebaut?Das Gehäuse besteht aus hochwertigem, hochglanzpoliertem Pressmessing. Die Konstruktion umfasst neben dem Sicherheitsventil und dem Rückflussverhinderer ein Absperrventil sowie eine Prüfeinrichtung. Der Ausgangsdruck des Druckminderers ist im Bereich von 1,5 bis 6 bar regelbar, wobei eine werksseitige Voreinstellung auf 4 bar erfolgt. Das System ist schallschutzgeprüft und DVGW-zugelassen. Dank des SYR-Baukastensystems sind die einzelnen Bauteile servicefreundlich wartbar oder austauschbar.

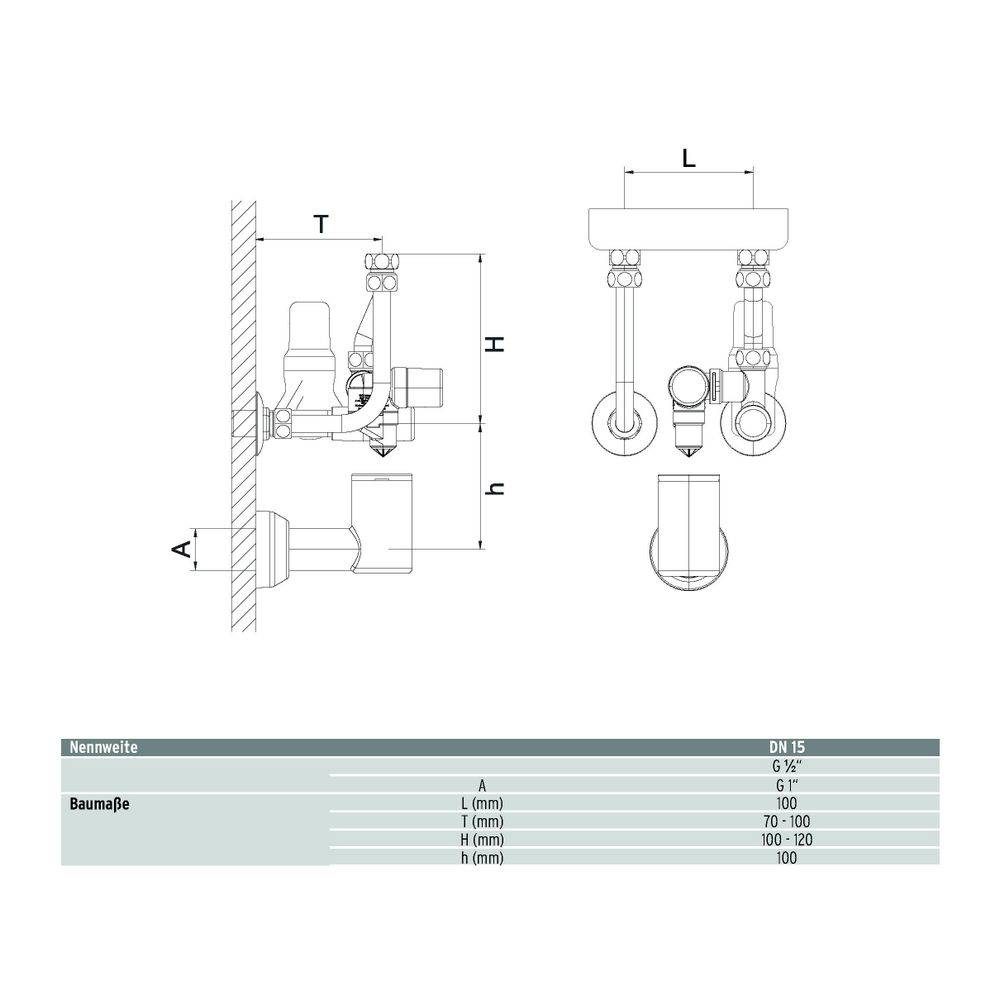

Technische Daten
Nenndurchmesser: DN 15
Gehäusematerial: Pressmessing, verchromt
Druckstufe: PN 10
Einstellbereich Druckminderer: 1,5 bis 6 bar
Werkseinstellung Druckminderer: 4 bar
Ansprechdruck Sicherheitsventil: 6 bar
Max. Boilerkapazität: 200 Liter
Betriebstemperatur: max. 30 °C
Medien: Trinkwasser
Die Sicherheitsgruppe 324 bietet eine zuverlässige Lösung für die Absicherung von Trinkwassererwärmern. Durch die Kombination aus Druckminderer, Sicherheitsventil und Rückflussverhinderer in einem kompakten, verchromten Gehäuse wird die Einhaltung geltender Normen sichergestellt. Mit einem einstellbaren Ausgangsdruck von 1,5 bis 6 bar und einer Eignung für Speicher bis 200 Liter Inhalt ist die Armatur flexibel einsetzbar und durch ihre modulare Bauweise besonders wartungsfreundlich.
Lieferumfang
1x Sicherheitsgruppe 324
1x Trichtersifon mit Rosette
1x Anschlusszubehör
