Beschreibung

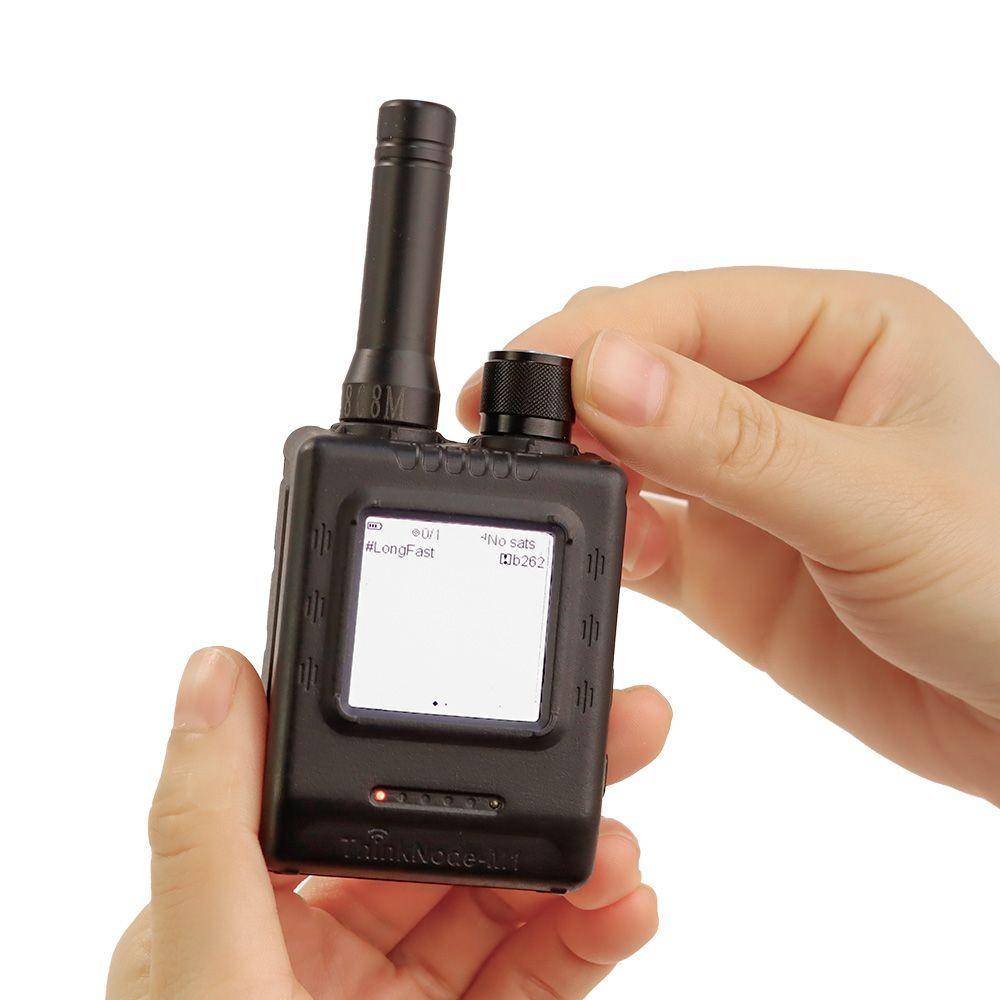

ThinkNode M5 ist ein tragbares LoRa-Kommunikationsgerät auf Basis des ESP32-S3 mit vorinstallierter Meshtastic-Firmware.
Das Gerät überträgt Nachrichten und Positionsdaten über LoRa-Funkverbindungen und kann ohne Mobilfunknetz oder Internetzugang eingesetzt werden. Meshtastic ist eine Firmware für dezentrale Mesh-Netzwerke. Mehrere Geräte leiten Funknachrichten untereinander weiter, wodurch ein unabhängiges Kommunikationsnetz entsteht.
Das Gerät kombiniert LoRa-Kommunikation, GPS-Ortung, Bluetooth-Konnektivität, E-Paper-Display, RTC-Uhr und einen integrierten Lithium-Akku in einem kompakten ABS-Gehäuse. Die Kommunikation erfolgt über LoRa sowie über Bluetooth Low Energy zur Konfiguration mit der Meshtastic App. Bluetooth Low Energy ist eine stromsparende Funktechnik für kurze Distanzen.
Der ESP32-S3 mit Xtensa LX7 Dual-Core-Prozessor arbeitet mit einem SX1262 LoRa-Funkmodul. Die Meshtastic App ermöglicht die Verwaltung von Geräteparametern, Nachrichten, Standortfreigaben, Netzwerkinformationen, Datenaufzeichnungen und weiteren Einstellungen. Die LoRa-Kommunikation kann auch in Regionen ohne Mobilfunkversorgung oder Internetzugang genutzt werden.
Das integrierte 1,54-Zoll-EPD-Display zeigt Geräteinformationen, Nachrichten, Statusdaten und Positionsinformationen direkt am Gerät an. EPD bedeutet Electronic Paper Display und beschreibt eine Anzeige mit papierähnlicher Darstellung. Das GPS-Modul unterstützt GPS, GLONASS, BeiDou und QZSS. Die Echtzeituhr verwaltet Zeitdaten und unterstützt Wake-up-Funktionen sowie einen schnelleren Neustart der Positionsbestimmung.
Der integrierte 1200-mAh-Lithium-Akku ermöglicht den mobilen Betrieb. Die Stromversorgung erfolgt über USB Type-C oder über den eingebauten Akku. Der niedrige Energieverbrauch unterstützt längere Einsatzzeiten im Außeneinsatz. Das geschlossene Gehäuse integriert Antenne, Display, GPS, Akku, Bedienelemente und Funktechnik in einer kompakten Bauform.
ThinkNode M5 eignet sich für Outdoor-Aktivitäten, Notfallkommunikation, Community-Mesh-Netzwerke, technische Experimente, Fahrzeugverfolgung, Logistikanwendungen, Flottenmanagement und Kommunikationslösungen in abgelegenen Regionen. Die Kombination aus LoRa-Funktechnik, GPS-Ortung und Meshtastic-Unterstützung ermöglicht den Aufbau unabhängiger Kommunikationsnetzwerke ohne vorhandene Infrastruktur.
Merkmale im Überblick
Tragbares Meshtastic-kompatibles LoRa-Kommunikationsgerät
Vorinstallierte Meshtastic-Firmware
Netzunabhängige Kommunikation ohne Mobilfunknetz
Aufbau dezentraler Mesh-Netzwerke über LoRa
Standortfreigabe und Nachrichtenübertragung über Meshtastic
Geräteinformationen, Nachrichten, Statusdaten und Positionsinformationen direkt am Display darstellbar
RTC unterstützt Wake-up- und Schnellstartfunktionen
Geeignet für Outdoor-Aktivitäten, Notfallkommunikation, Community-Netzwerke, Technikprojekte, Fahrzeugverfolgung, Logistikanwendungen und Flottenmanagement
Geschlossenes Gehäusedesign mit integrierter Elektronik
Kompatibilität
Meshtastic App
Bluetooth Low Energy
Bluetooth 5.0
GPS
GLONASS
BeiDou
QZSS
LoRa-Netzwerke im EU868-MHz-Frequenzbereich
Technische Daten
Prozessor: ESP32-S3
CPU: Xtensa LX7 Dual-Core
Taktfrequenz: bis 240 MHz
SRAM: 512 KB
PSRAM: 8 MB
Flash-Speicher: 4 MB
ROM: 384 KB
Firmware: Meshtastic
Displaytyp: E-Paper Display
Displaygröße: 1,54 Zoll
Displayauflösung: 200 x 200 Pixel oder höher
Displaytreiber: SSD1681
Bildaktualisierung: 2 Sekunden
LoRa-Modul: SX1262
Frequenzbereich: EU868 MHz
GPS-Unterstützung: GPS, GLONASS, BeiDou, QZSS
RTC-Uhr integriert
Buzzer integriert
Stromversorgung: 5 V / 1 A
Akku: 1200 mAh Lithium-Akku
Maximale Stromaufnahme: ca. 340 mA
Niedrigster Stromverbrauch: ca. 34 µA
Tasten
