Elecrow CrowPanel Advance 3,5", HMI-ESP32-AI-Display für Meshtastic, ESP32-S3, SX1262, IPS, 5V

Beschreibung

CrowPanel Advance 3.5" HMI ESP32 AI Display für Meshtastic, mit Gehäuse
Das CrowPanel Advance 3.5" HMI ESP32 AI Display für Meshtastic ist ein HMI-Entwicklungsdisplay mit integriertem ESP32-S3-WROOM-1-N16R8, kapazitivem IPS-Touchscreen, SX1262-LoRa-Modul und vorinstallierter Meshtastic-Firmware. Das System kombiniert Display, Mikrocontroller, LoRa-Kommunikation, Audiofunktionen, Echtzeituhr und Erweiterungsschnittstellen auf einer kompakten Plattform. Durch die Unterstützung von Meshtastic können Nachrichten und Daten über dezentrale LoRa-Mesh-Netzwerke ohne Mobilfunkinfrastruktur übertragen werden. Das Modul eignet sich für IoT-Anwendungen, Smart-Home-Systeme, Fernüberwachung, industrielle Steuerungen, Umweltüberwachung sowie mobile Kommunikationslösungen.

ESP32
Das Gerät basiert auf einem ESP32-S3-WROOM-1 mit Xtensa LX7 Dual-Core-Prozessor und einer Taktfrequenz von bis zu 240 MHz. Zur Ausstattung gehören 512 KB SRAM, 8 MB PSRAM und 16 MB Flash-Speicher. Die integrierte 2,4-GHz-WLAN- und Bluetooth-5.0-Unterstützung ermöglicht drahtlose Kommunikation. Das mitgelieferte SX1262-LoRa-Modul erweitert das System um Meshtastic-Kommunikation im 868-MHz- oder 915-MHz-Frequenzbereich. Die modulare Funklösung erlaubt den Austausch des Funkmoduls für weitere Kommunikationsstandards wie Zigbee, Thread, Matter, nRF24L01 oder Wi-Fi 6.

Display
Das 3,5-Zoll-IPS-Display bietet eine Auflösung von 480 × 320 Pixeln, einen Betrachtungswinkel von 178° sowie kapazitive Touch-Bedienung. Das System unterstützt die Entwicklung grafischer Benutzeroberflächen mit LVGL und SquareLine Studio. Für Sprachanwendungen stehen ein Mikrofonanschluss, ein Lautsprecheranschluss sowie Audiofunktionen für Sprachsteuerung, Spracherkennung und Sprachsynthese zur Verfügung. Eine integrierte Echtzeituhr sorgt für die Aufrechterhaltung der Systemzeit auch bei Ausfall der Hauptversorgung.

Schnittstellen

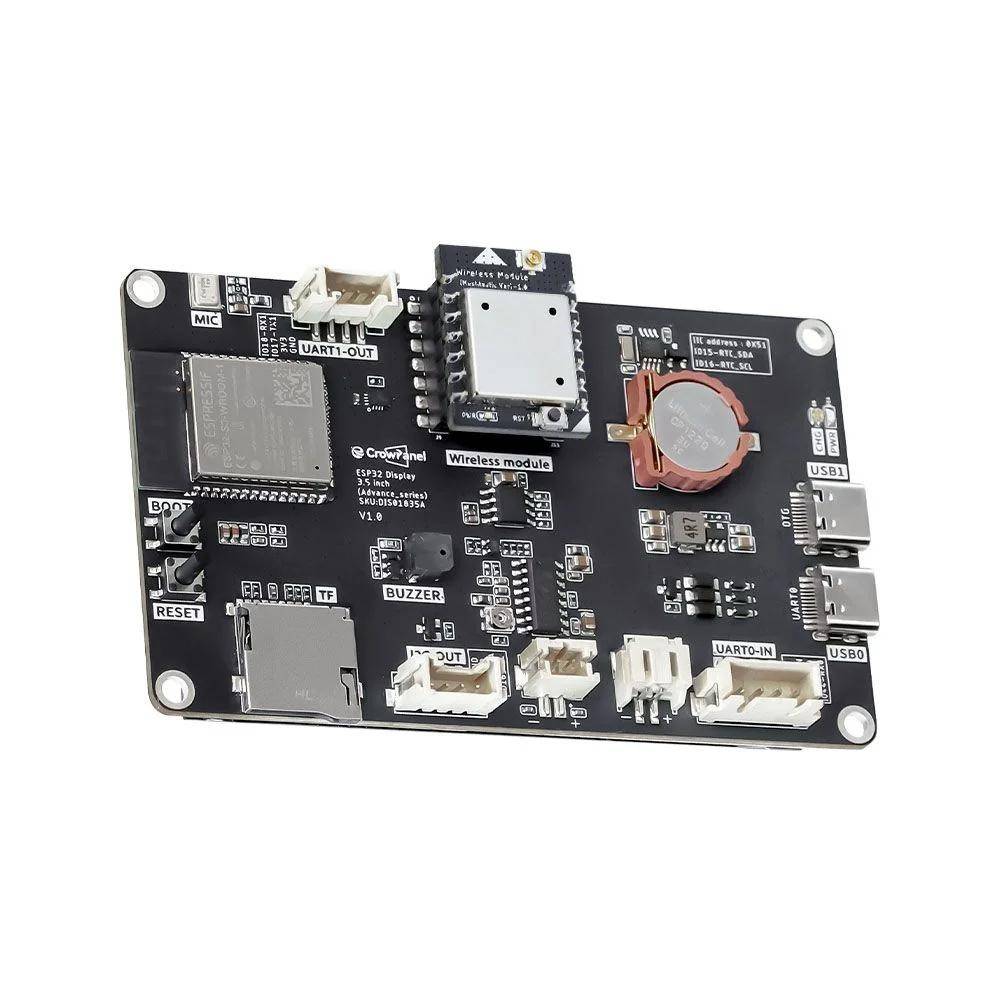

Mehrere Schnittstellen wie USB, UART, I2C, MicroSD-Kartensteckplatz, Akkuanschluss, Lautsprecheranschluss und Crowtail/Grove-Anschlüsse ermöglichen die Integration zusätzlicher Sensoren und Erweiterungsmodule. Das System unterstützt Arduino IDE, ESP-IDF, PlatformIO und die Programmiersprache C/C++. Durch die Kombination aus Touchscreen, Meshtastic-Unterstützung, LoRa-Kommunikation, Audiofunktionen und drahtloser Vernetzung eignet sich das Modul für intelligente Bedienoberflächen, Fernüberwachung, Smart-City-Anwendungen, industrielle Automatisierung, Landwirtschaft, Medizintechnik und Forschungssysteme.

Wie wird CrowPanel 3.5 zum Meshtastic-LoRa-Knoten?
Das CrowPanel Advanced 3.5-Zoll-HMI mit SX1262 LoRa-Modul ist ein ESP32-S3-basiertes Touch-Display für lokale Bedienung, LoRa-Funk und Meshtastic-Kommunikation. HMI bedeutet Human Machine Interface. Es beschreibt ein Bediengerät, das Informationen anzeigt und Eingaben über den Touchscreen verarbeitet.

LoRa ist eine Funktechnik für Datenübertragung über größere Entfernungen bei geringer Datenrate. Meshtastic ist eine Open-Source-Firmware für dezentrale Mesh-Netzwerke. Ein Mesh-Netz leitet Nachrichten über mehrere Knoten weiter, sodass Geräte ohne Mobilfunknetz oder WLAN-Infrastruktur miteinander kommunizieren können.

Meshtastic-Betrieb
Mit eingesetztem SX1262-LoRa-Modul kann das CrowPanel Advanced 3.5-Zoll-HMI als Meshtastic-Knoten kurze Textnachrichten senden und empfangen. Das Gerät zeigt die Meshtastic-Oberfläche direkt auf dem 3.5-Zoll-Touchscreen an. Dadurch sind Nachrichten, Knotenlisten, Kanäle, Kartenansicht, Einstellungen und Diagnosefunktionen direkt am Gerät bedienbar.

Die Meshtastic-Firmware kann über den Meshtastic Web Flasher aufgespielt oder aktualisiert werden. Dazu wird das SX1262-Kommunikationsmodul in den Wireless-Module-Steckplatz des HMI eingesetzt, das Gerät per USB mit einem Computer verbunden, das passende Elecrow CrowPanel Advanced 3.5-Zoll-HMI ausgewählt und die aktuelle Meshtastic-Firmware übertragen. Als Baudrate wird 921600 genannt.

Merkmale im Überblick

• 3,5-Zoll IPS-Touchdisplay mit 480 × 320 Pixel Auflösung
• ESP32-S3-WROOM-1-N16R8 Mikrocontroller
• Xtensa LX7 Dual-Core Prozessor bis 240 MHz
• Vorinstallierte Meshtastic-Firmware
• SX1262 LoRa-Funkmodul integriert
• Kapazitiver Touchscreen
• 178° Betrachtungswinkel
• 2,4 GHz WLAN integriert
• Bluetooth 5.0 und BLE
• Echtzeituhr (RTC)
• Mikrofonanschluss und Lautsprecheranschluss
• Sprachsteuerung, Spracherkennung und Sprachsynthese
• LVGL-Unterstützung
• Kompatibel mit SquareLine Studio
• USB-, UART-, I2C- und MicroSD-Schnittstellen
• Austauschbares Funkmodul
• Akku-Lademanagement integriert
• Entwicklungsunterstützung für Arduino IDE, ESP-IDF und PlatformIO

• Meshtastic Netzwerk
• Meshtastic App
• Arduino IDE
• ESP-IDF
• PlatformIO
• LVGL Grafikbibliothek
• SquareLine Studio
• C/C++ Entwicklungsumgebungen
• Crowtail Sensoren und Module
• Grove Sensoren und Module
• Bluetooth 5.0
• Bluetooth Low Energy (BLE)
• 2,4 GHz WLAN Netzwerke
• SX1262 LoRa Funkmodul
• Meshtastic LoRa Netzwerke
• Optional austauschbare Funkmodule für Zigbee, Thread, Matter, nRF24L01 und Wi-Fi 6

• Hauptcontroller: ESP32-S3-WROOM-1-N16R8
• CPU: Xtensa LX7 Dual-Core
• Taktfrequenz: bis 240 MHz
• SRAM: 512 KB
• PSRAM: 8 MB
• Flash-Speicher: 16 MB
• ROM: 384 KB
• Programmiersprachen: C, C++
• Entwicklungsumgebungen: ESP-IDF, Arduino IDE, PlatformIO, LVGL
• Displaygröße: 3,5 Zoll
• Displaytreiber: ILI9488
• Auflösung: 480 × 320 Pixel
• Displaytyp: IPS
• Touchpanel: Kapazitiver Single-Touch
• Betrachtungswinkel: 178°
• Helligkeit: 400 cd/m² typisch
• Farbtiefe: 16 Bit
• WLAN: 2,4 GHz IEEE 802.11 a/b/g/n
• Bluetooth: Bluetooth 5.0 und BLE
• LoRa-Modul: SX1262
• LoRa-Kommunikation: Meshtastic-kompatibel
• USB-Schnittstellen: USB OTG, USB-UART
• Schnittstellen: UART, I2C, MicroSD, Lautsprecheranschluss, Mikrofonanschluss, Batterieanschluss
• RTC-Uhr integriert
• Audioverstärker integriert
• Lautstärkeregelung integriert
• USB-zu-UART integriert
• Reset-Taste vorhanden
• Boot-Taste vorhanden
• Status-LEDs: PWR, CHG
• Stromversorgung: 5 V / 2 A
• Versorgung über USB oder UART-Anschluss
• Betriebstemperatur: -20 °C bis 70 °C
• Lagertemperatur: -30 °C bis 80 °C
• Abmessungen: 101,4 × 63,3 × 15,8 mm
• Montage: Aufhängung und Befestigungsbohrungen
• Antennengewinn: 3,5 dBi
• VSWR: ≤ 1,9
• Antennenimpedanz: 50 Ω
• Polarisation: Vertikal
• Antennenkabel: RF1.13
• Kabellänge Antenne: 10 cm
• Antennenanschluss: IPEX-1
• Antennenbetriebstemperatur: -40 °C bis 85 °C

• Meshtastic-Version mit vorinstallierter Firmware
• Unterstützt dezentrale Mesh-Kommunikation über LoRa
• Integrierte Sprachinteraktion über Mikrofon und Lautsprecher
• LVGL-Demoprojekte und Arduino-Beispiele vorinstalliert
• Optimiertes Layout für Embedded-Systeme
• Austauschbares Funkmodulkonzept für unterschiedliche Funktechnologien
• Geeignet für Smart Home, Industrieautomation, Umweltüberwachung, Medizintechnik, Landwirtschaft, Smart City und IoT-Anwendungen
• Meshtastic dient ausschließlich zur Beschreibung der Firmware- und Netzwerkkompatibilität.

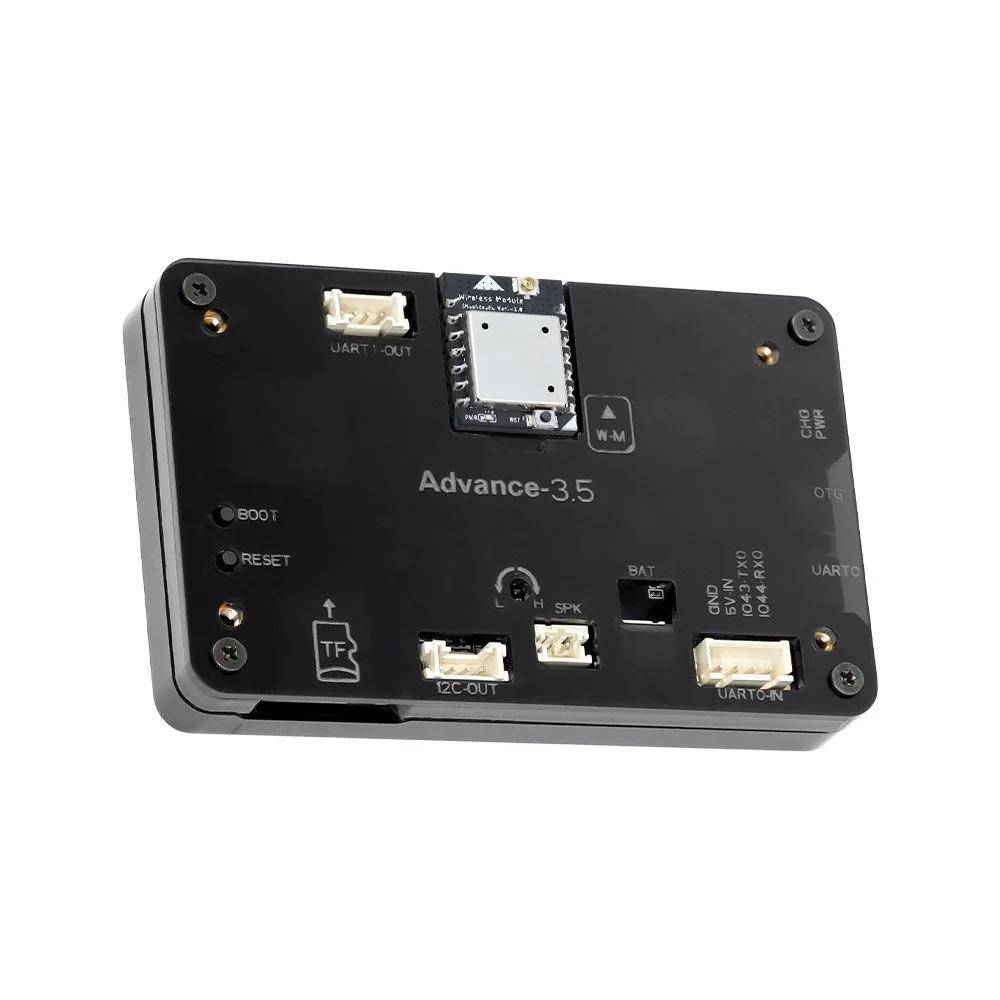

• 1x CrowPanel Advance 3.5" ESP32 HMI Display mit Gehäuse
• 1x SX1262 Meshtastic Funkmodul mit 868 MHz oder 915 MHz Antenne
• 1x USB-A auf USB Type-C Kabel
• 1x Crowtail/Grove auf 4-Pin DuPont Kabel
• 1x Antenne

• Produktdokumentation
• ESP32-S3 Datenblatt
• Meshtastic Web-Flasher
• Meshtastic Map
