Produktbeschreibung

Überblick

Spezifikation: - Pumpe: Volumenstrom: 0 - 4,3 m3/h, Förderhöhe: 0 - 7,2 m, Energieeffizi- enzindex: EEI

Beschreibung

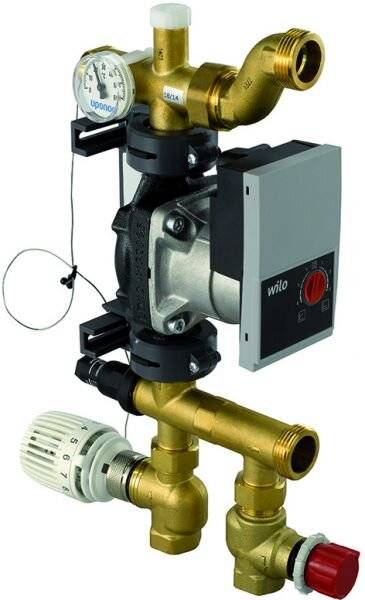

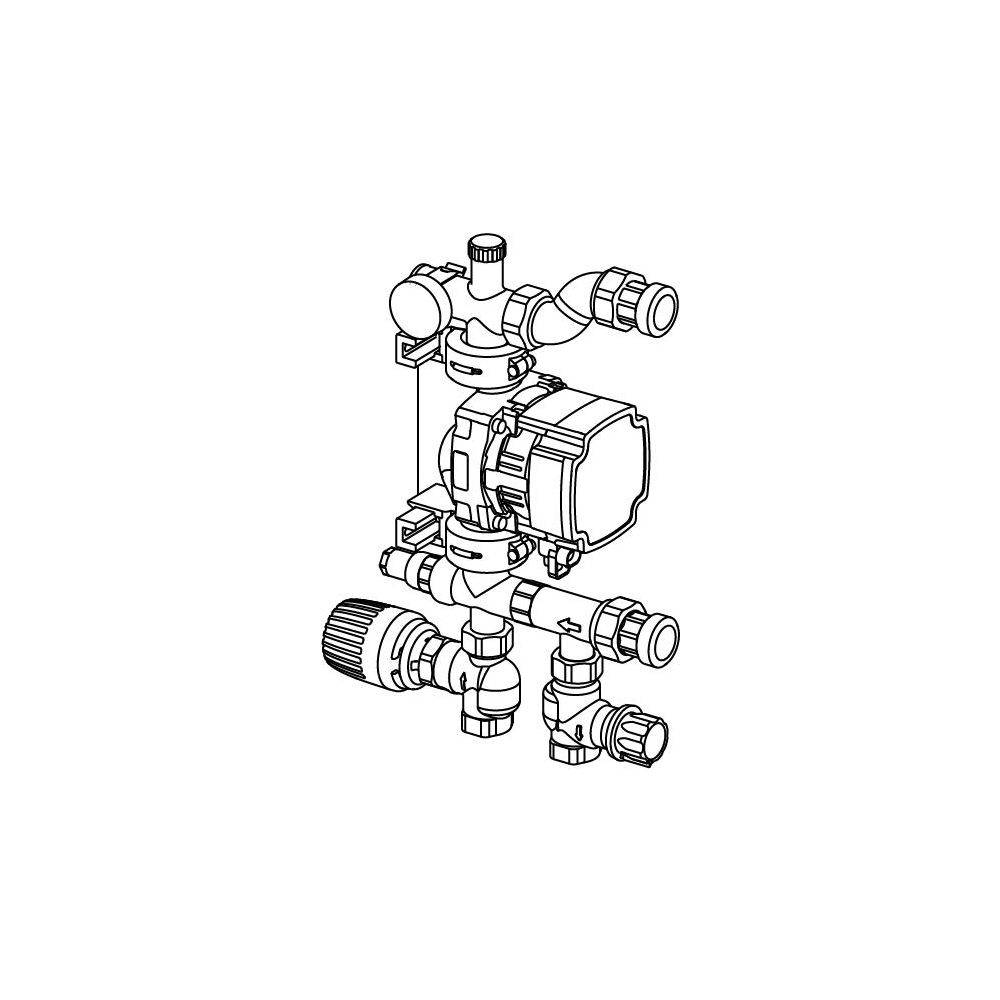

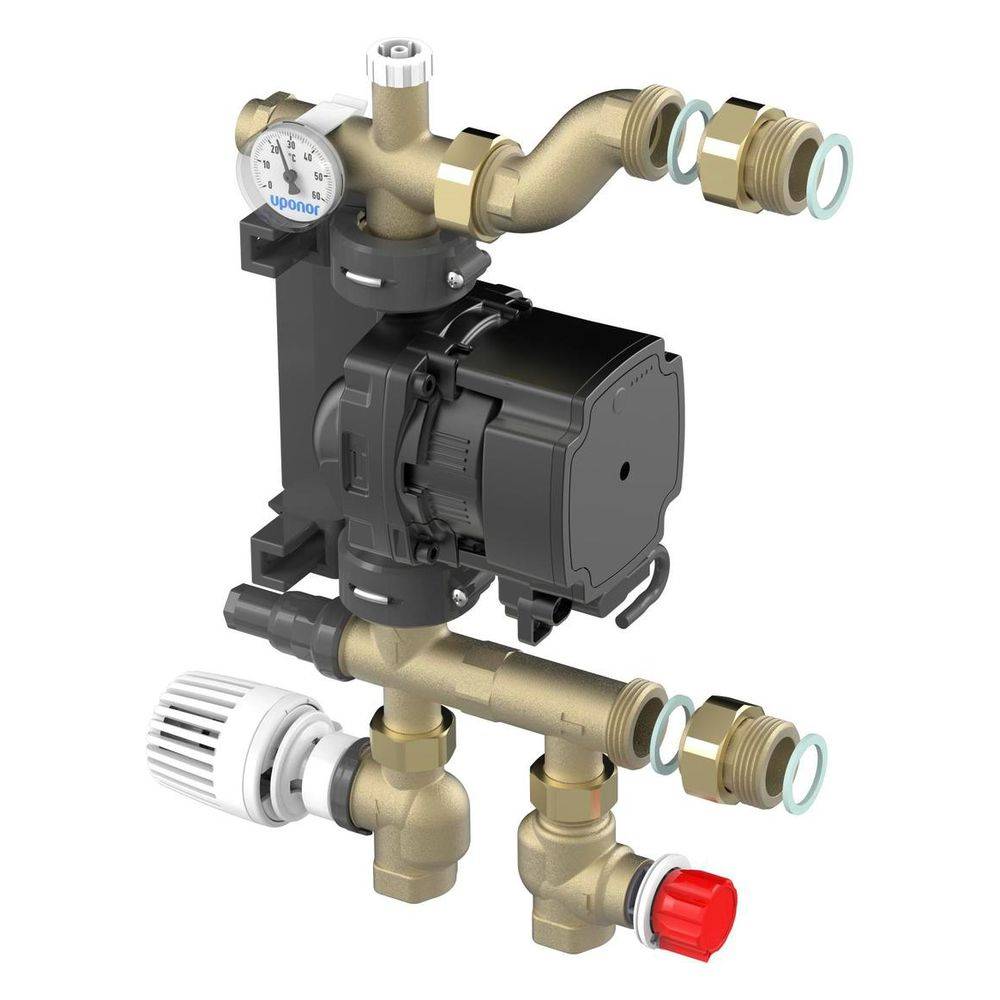

Die Uponor Fluvia T Pumpengruppe Push-23-B-W (Artikelnummer 1078304) ist eine vormontierte Einheit zur effizienten und präzisen Regelung kleiner Flächenheizungen. Sie ist für den Anschluss an Uponor Heizkreisverteiler konzipiert und kann sowohl an Wänden als auch in Verteilerschränken installiert werden. Mit einer maximalen Wärmebelastung von 10 kW und einer integrierten Grundfos-Pumpe bietet sie eine zuverlässige Lösung für moderne Heizsysteme.

Wie wird die Vorlauftemperatur geregelt?Die Pumpengruppe verfügt über ein integriertes Thermostat mit Kapillarrohrfühler, das eine konstante Vorlauftemperatur auf der Sekundärseite sicherstellt. Die Regelung erfolgt im Bereich von 20 bis 55 °C. Das Thermostat steuert präzise die Wassertemperatur und die Durchflussmenge, um eine optimale Wärmeabgabe zu ermöglichen. Ein Vorlauf-Thermostatventil mit einem kvs-Wert von 1,2 m³/h und ein Rücklauf-Regulierventil mit einem kvs-Wert von 2,7 m³/h unterstützen die präzise Steuerung.

Welche Leistung bietet die integrierte Pumpe?Die integrierte Grundfos-Pumpe arbeitet mit einem Volumenstrom von 0,1 bis 0,4 m³/h und erreicht eine Förderhöhe von 0,2 bis 1,1 m. Ihr Energieeffizienzindex (EEI) liegt bei ≤ 0.20, was einen energieeffizienten Betrieb ermöglicht. Diese Leistungsdaten sind speziell auf die Anforderungen kleiner Flächenheizungen abgestimmt.

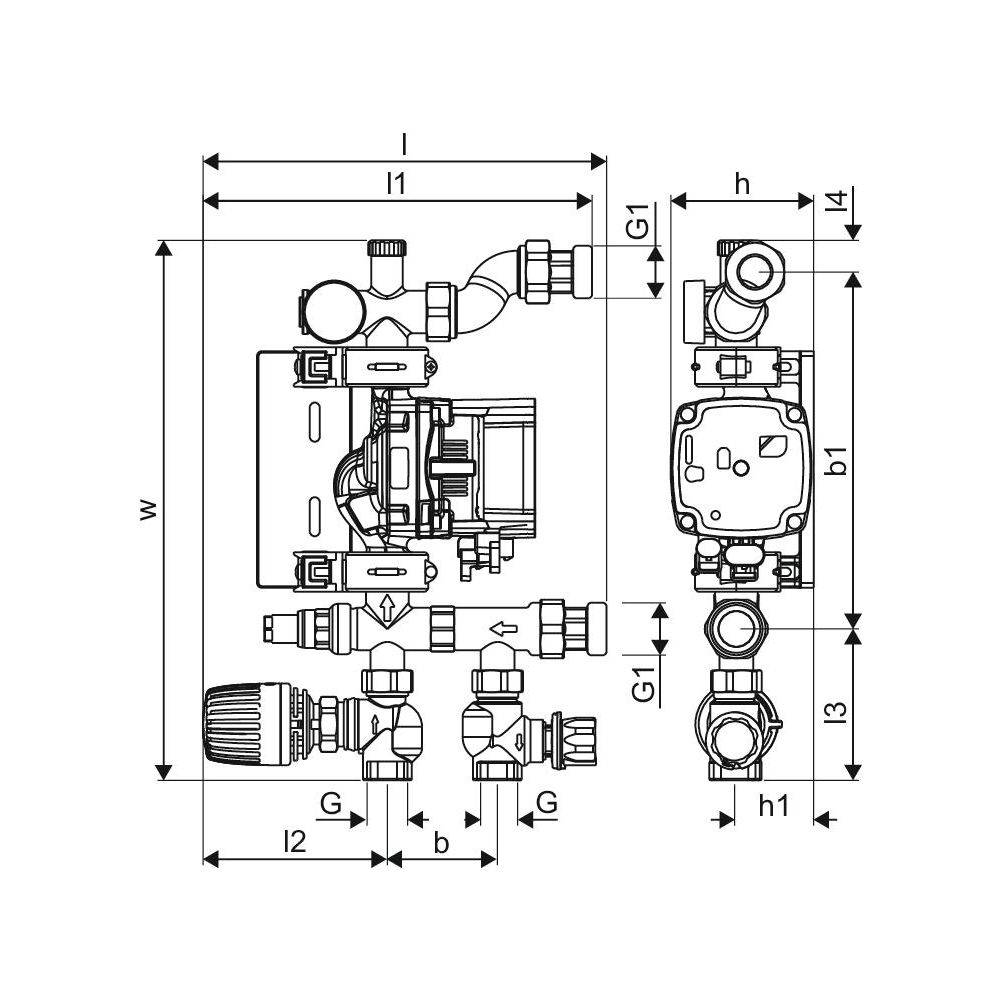

Welche Anschlussmöglichkeiten und Installationsoptionen sind gegeben?Der Primärkreis der Pumpengruppe ist mit einem Rp 3/4" Anschluss ausgestattet, während der Sekundärkreis einen G1" Anschluss für den direkten Anschluss an Uponor Verteiler bietet. Eine primäre Klemmverschraubung für CU-Rohr 15 mm ist vorhanden. Für den optionalen Anschluss an sekundäre Kugelhähne sind zwei Verschraubungen G1"/G1" IG/AG beigefügt. Ein Wandbefestigungssatz ermöglicht die Montage sowohl rechts als auch links vom Verteiler.

Welche Betriebsdaten sind zu beachten?Die Uponor Fluvia T Pumpengruppe ist für eine maximale Wärmebelastung von 10 kW ausgelegt. Die maximale Primärtemperatur beträgt 90 °C, während die maximale Sekundärtemperatur 55 °C erreicht. Der maximale Betriebsdruck liegt bei 6 bar. Ein integriertes Entlüftungsventil sorgt für eine einfache Inbetriebnahme und Wartung. Die Pumpengruppe ist zudem mit einem Thermometer ausgestattet.

Technische Daten
Maximale Wärmebelastung: 10 kW
Max. Primärtemperatur: 90 °C
Max. Sekundärtemperatur: 55 °C
Regelbereich Sekundär-Vorlauftemperatur: 20 - 55 °C
Max. Betriebsdruck: 6 bar
Volumenstrom Pumpe: 0,1 - 0,4 m³/h
Förderhöhe Pumpe: 0,2 - 1,1 m
Energieeffizienzindex (EEI) Pumpe: ≤ 0.20
Anschluss Primärkreis: Rp 3/4"
Anschluss Sekundärkreis: G1"

Die Uponor Fluvia T Pumpengruppe Push-23-B-W bietet eine effiziente und zuverlässige Lösung für die Temperaturregelung kleiner Flächenheizungen. Mit einer maximalen Wärmebelastung von 10 kW, einer präzisen Vorlauftemperaturregelung von 20 bis 55 °C auf der Sekundärseite und einem maximalen Betriebsdruck von 6 bar bietet sie eine hohe Leistungsfähigkeit. Die vormontierte Einheit mit integrierter Grundfos-Pumpe und flexiblen Montagemöglichkeiten ist ideal für eine einfache und schnelle Installation in modernen Heizsystemen.

Lieferumfang
1x Uponor Fluvia T Pumpengruppe, Push-23-B-W
1x Wandbefestigungssatz
1x Entlüftungsventil
2x Verschraubung G1"/G1" IG/AG
