Beschreibung

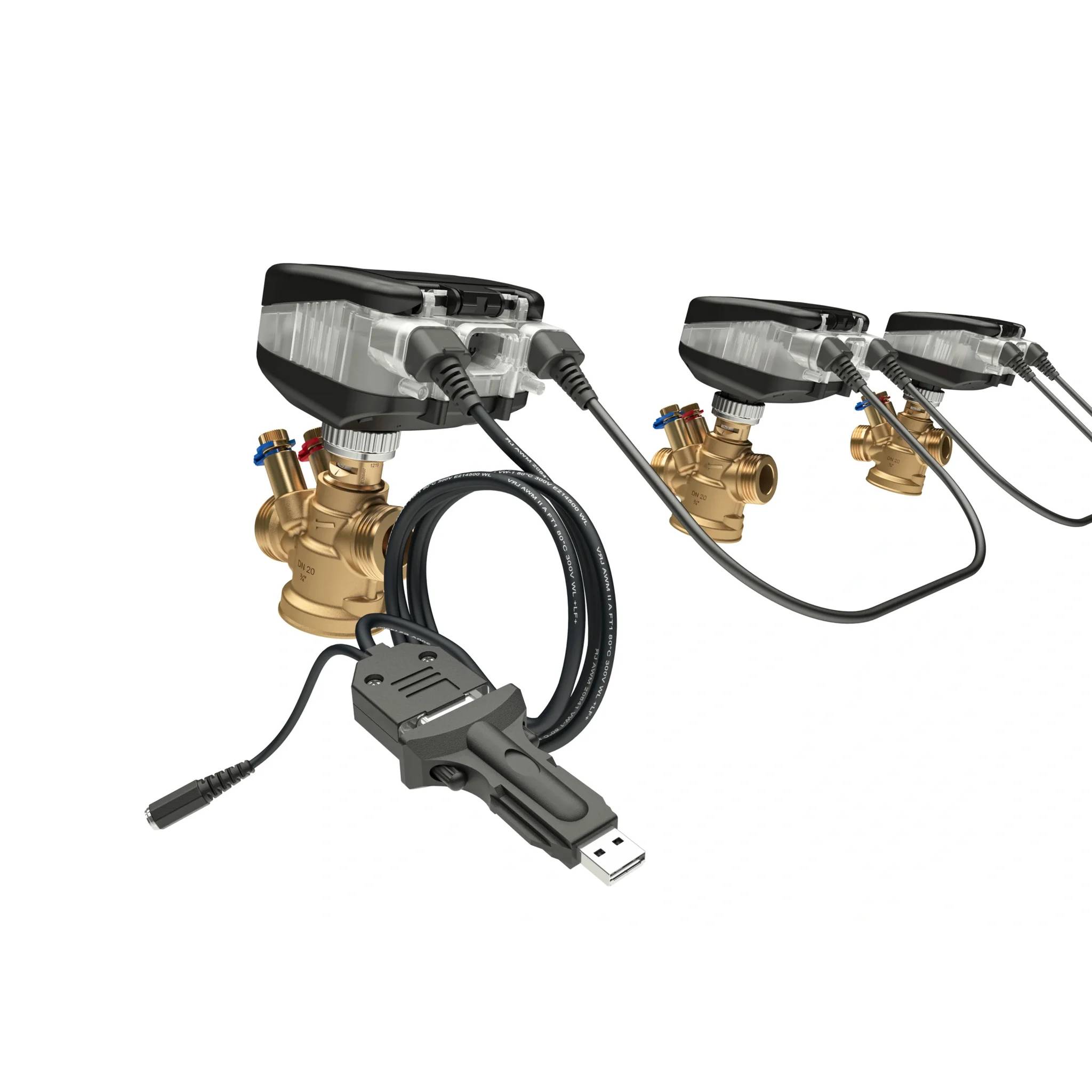

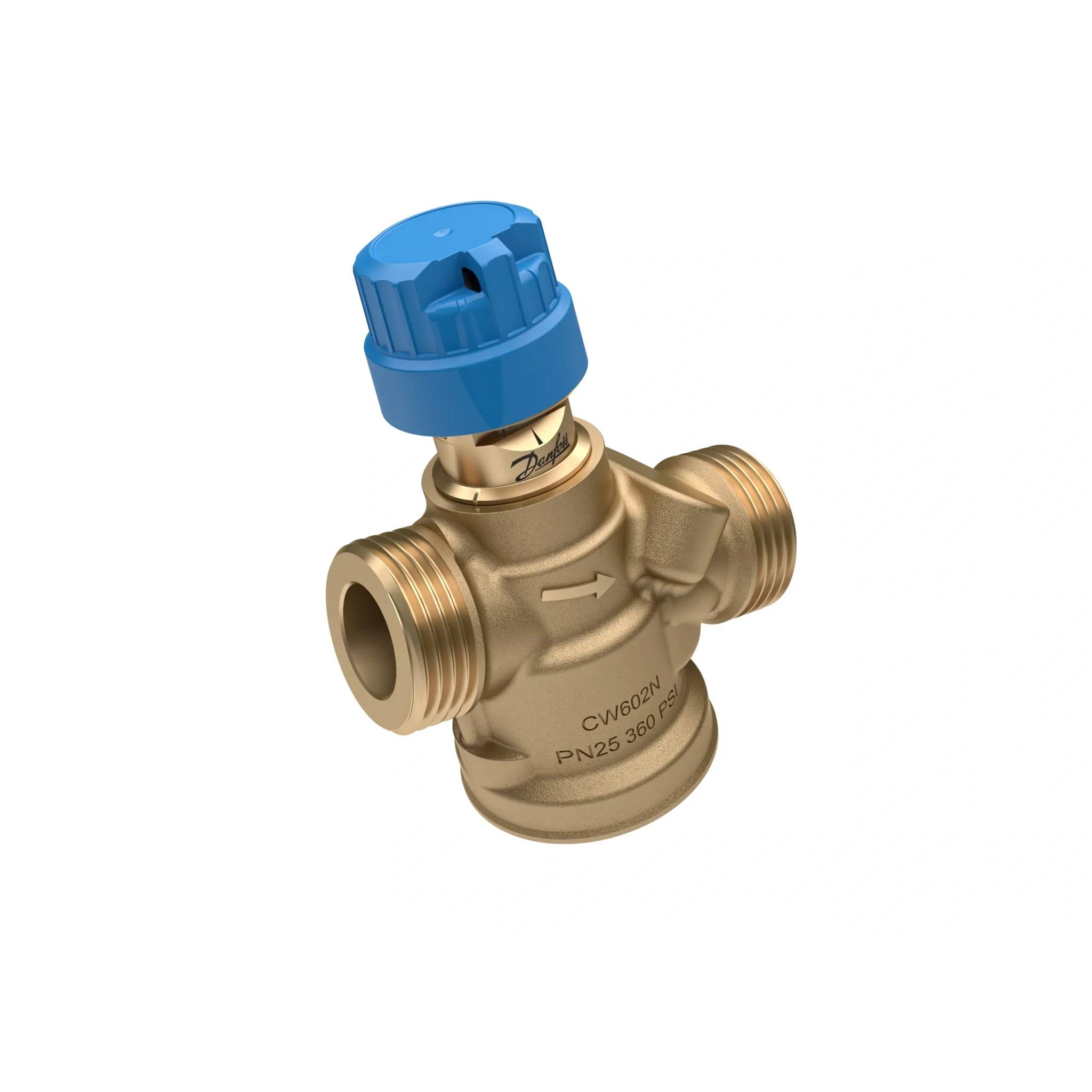

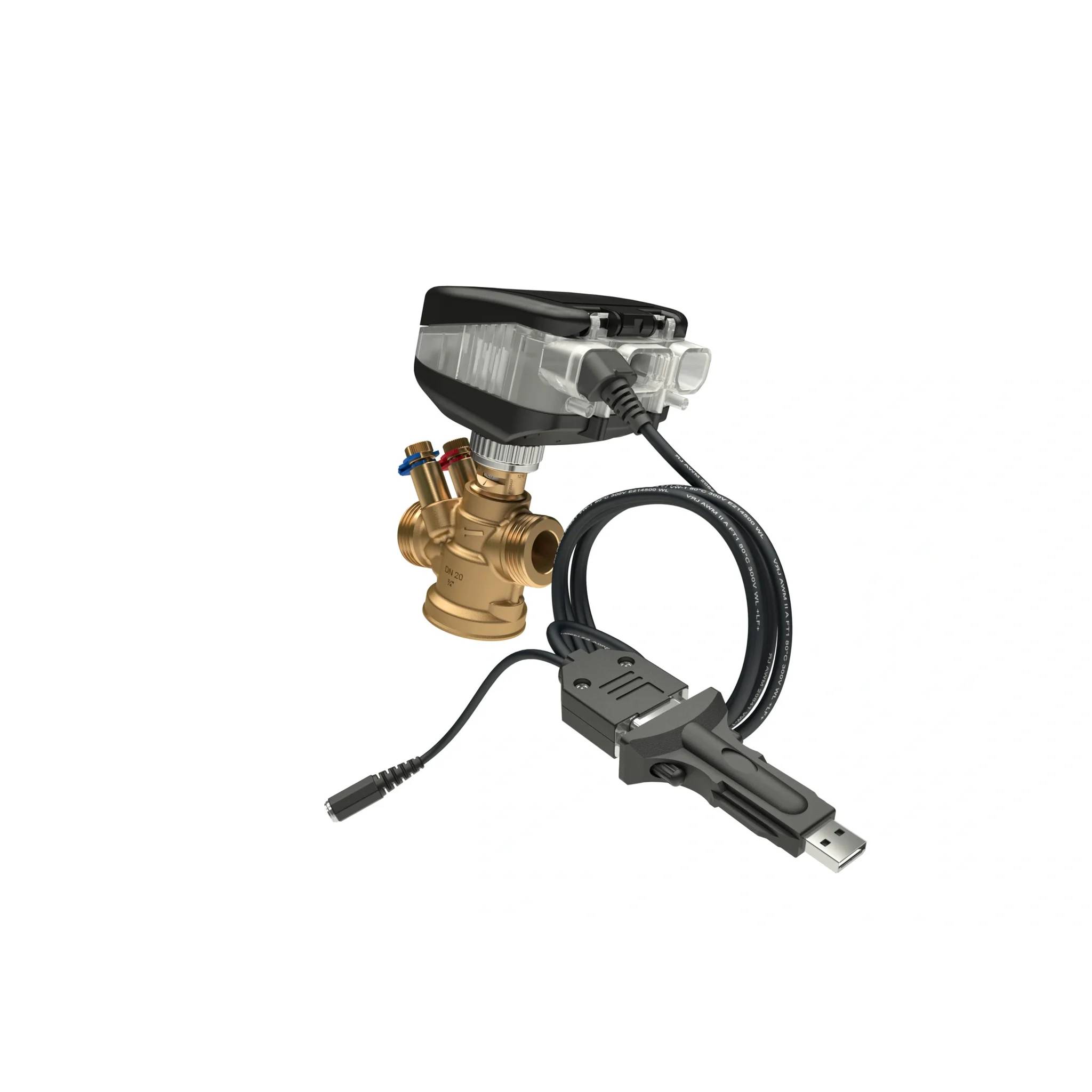

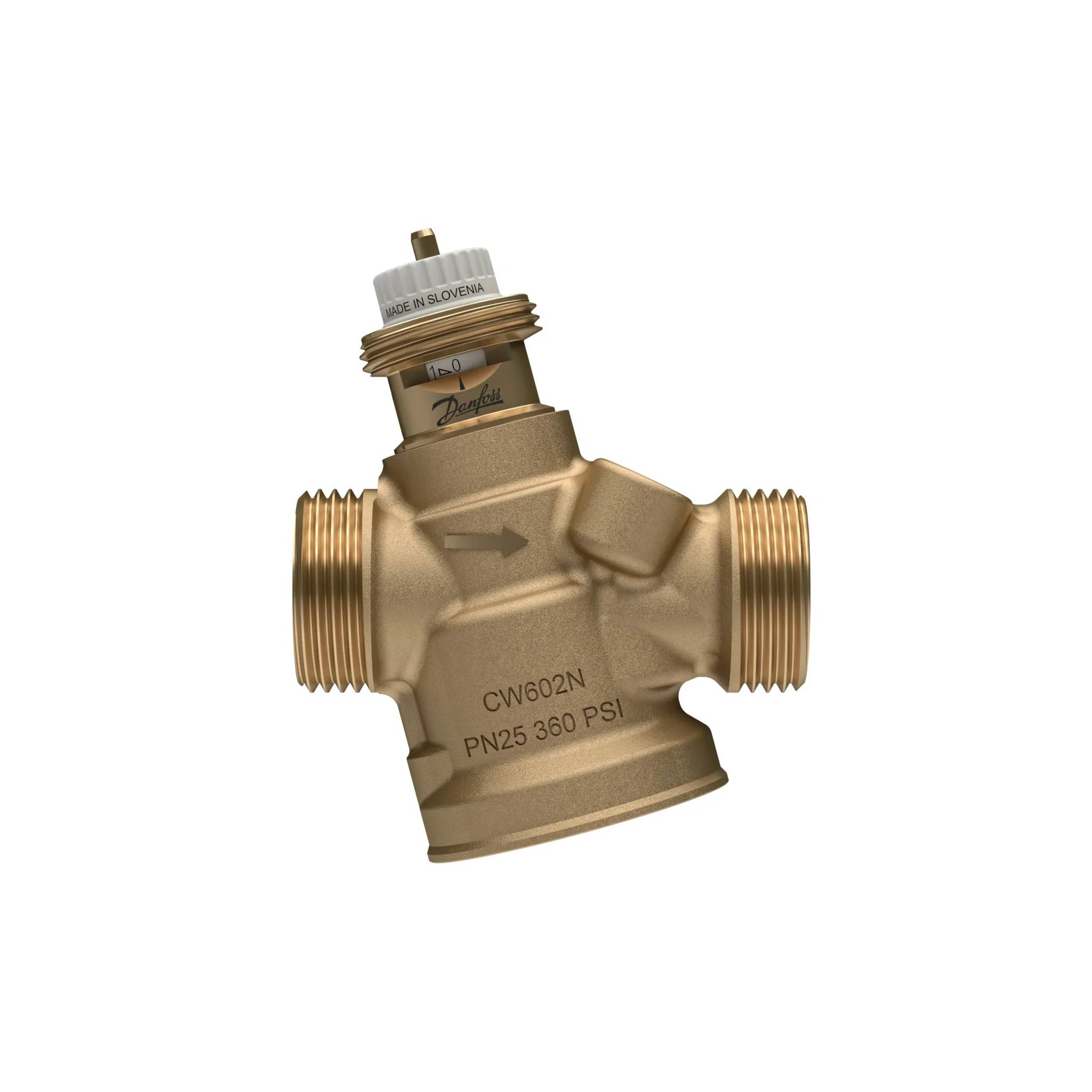

Das Danfoss AB-QM 4.0 ist ein druckunabhängiges Abgleich- und Regelventil mit linearer Regelcharakteristik. Es arbeitet unabhängig vom verfügbaren Druck und der voreingestellten Durchflusseinstellung. Es gewährleistet eine gleichbleibend höchste Ventilautorität von 100% bei allen Einstellungen. Das Ventil moduliert den Durchfluss über einen Stellantrieb mit einem Stellverhältnis von 1:1000, wobei die Einstellung eine Genauigkeit von unter 1% des eingestellten Durchflusses erreicht. Es ist zur Aufnahme eines Stellantriebs vorbereitet. Die gleichprozentige Regelkennlinie ist über motorische Danfoss Stellantriebe (AME, NovoCon(R)) umstellbar. Zusammen mit dem intelligenten Stellantrieb NovoCon(R) ermöglicht das AB-QM 4.0 die Integration perfekter Hydraulik in moderne Gebäudeautomation (Gebäudetechnik 4.0). Es ist auch als Durchflussregler für den hydraulischen Abgleich ohne Stellantrieb einsetzbar. Die Einstellung des Durchflusses erfolgt direkt am Ventil. Die Einstellung ist jederzeit von zwei Seiten sichtbar, auch bei montiertem Stellantrieb. Der maximale Durchfluss ist am Ventil gekennzeichnet. Die verschmutzungsresistente Ventilkonstruktion wird durch einen Polymer-Kegel gewährleistet. Das AB-QM 4.0 ist für den Einbau im Vor- oder Rücklauf vorgesehen und besitzt eine integrierte Absperrfunktion, die bis 16 bar schließt. Erhältlich in Ausführungen mit Innen- oder Außengewinde sowie mit bzw. ohne Messnippel zur präzisen Durchflussüberprüfung und Pumpenoptimierung.
- Nennweite: DN20
- Ausführung: ohne Messnippel
- Anschluss: G 1 AG
- Durchfluss (l/h): 120 - 1200
- Medientemperatur: -10 bis 95 °C
- Nenndruck: PN 25
- Fabrikat: Danfoss
- Typ: AB-QM 4.0
- Bestell-Nr.: 003Z8223
