hb-digital Sat Anlage SET Satellitenschüssel Fuba DAA 85cm Alu Anthrazit mit Multischalter 5/12 und LNB Quattro

Überblick

Komplettes SAT-Set für bis zu 12 Teilnehmer mit Fuba 85cm Alu-Schüssel, Quattro LNB und Multischalter

Beschreibung

Technische Daten:

Reflektordurchmesser: 850 x 850mm
Frequenzbereich: 10,75 GHz bis 12,75 GHz
Gewinn: 38,12 dB bis 39,53 dB
Halbwertsbreite bei 12,75 GHz: unter 2,2 deg
Kreuzpolarisationsentkopplung: min. 27 dB
Offset-Winkel: 21,5 deg
Windlast bei max. 20 m/s: 21,3 kg
Windlast bei max. 40 m/s: 85,4 kg
Windlast bei max. 60 m/s: 192,1 kg
Elevationseinstellung: 0 deg bis 90 deg, 0 deg bis 42 deg bei Vormastmontage
Spannbereich Mastschelle: 26 bis 75mm
Reflektormaterial: Aluminium
Reflektormaterial-Staerke: 1,1mm

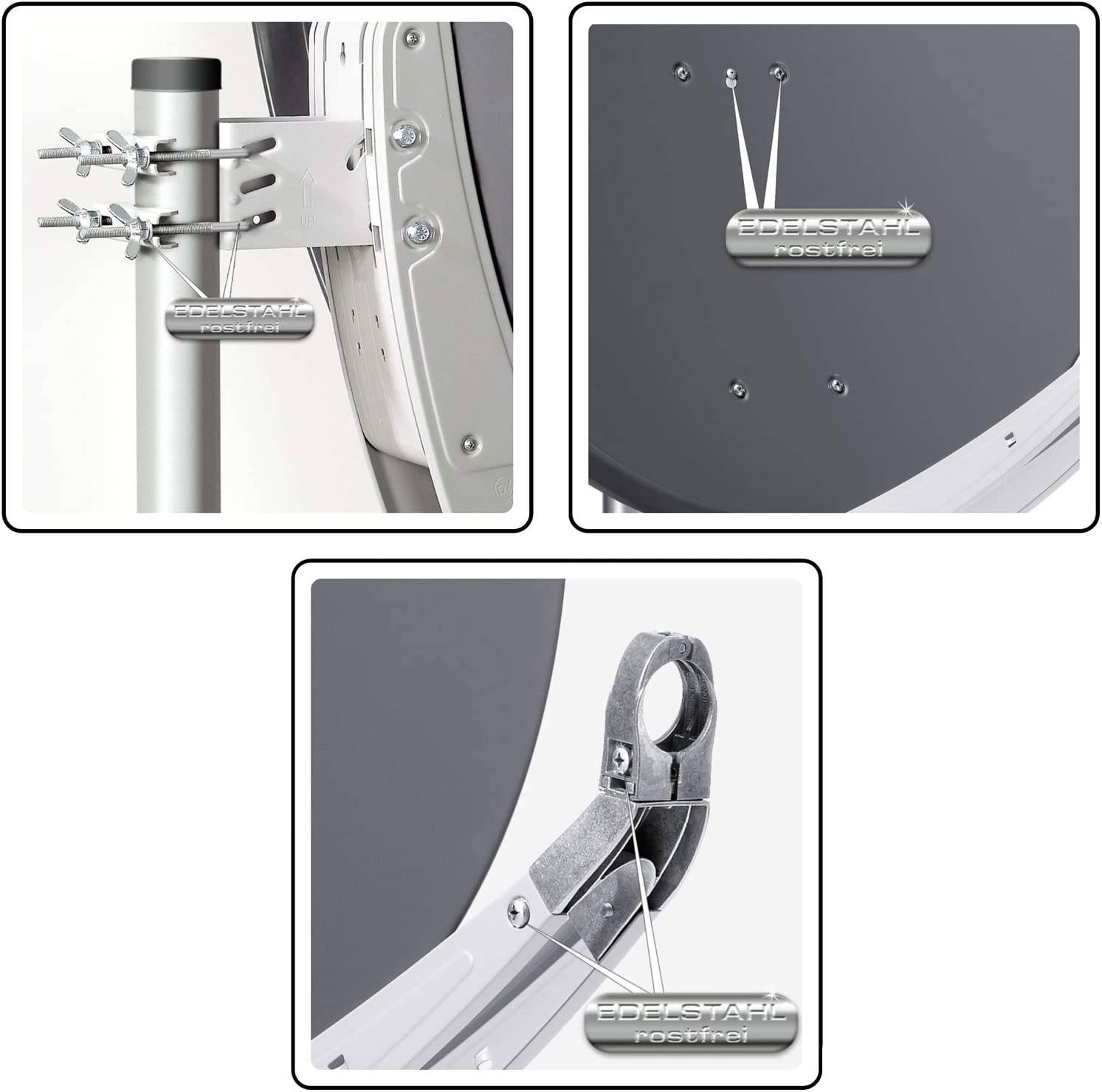

Antennenruecken: Stahl verzinkt mit Kunststoffverbindungen
Schraubensaetze: Edelstahl
Farbe des Rueckenteils: grau, unabhaengig von der Reflektorfarbe
Feedaufnahme: 40mm
LNB-Halter: Aluminium Druckguss

LNB Quattro UHD 414:
Das UHD 414 Quattro LNB ist zum Empfang von analogen und digitalen Sendern, auch HDTV, von jedem Satelliten geeignet. Das LNB bietet ein stabiles Rauschmass von 0,1 dB, eine hochwertige Verarbeitung und ein UV-bestaendiges Wetterschutzgehaeuse mit passgenauer aufsteckbarer Wetterschutzkappe.

Wichtig zu wissen:
Quattro LNBs sind fuer den Anschluss und die Signalverteilung ueber einen Multischalter ausgelegt. Dadurch koennen mehrere Teilnehmer angeschlossen werden.

Technische Daten LNB:
Modell: Universal Quattro UHD 414 LNB
Rauschmass: nur 0,1 dB
Polarisation: horizontal und vertikal, linear
Feed-Durchmesser: 40mm
LTE Filter
Eingangsfrequenzen: 10,7 GHz bis 12,75 GHz
Wasserdicht: 100%
Ausgangsfrequenzbereich: 950 bis 2150 MHz
Oszillator Low-/High-Band: 9,75 / 10,60 GHz
Temperaturbereich: -40 C bis +60 C
Oszillatorstabilitaet: +/- 3 MHz
Verstaerkung: min. 57 dB
Impedanz Ausgang: 75 Ohm
Umschaltung V/H/Hi/Lo: 13/18 VDC, 0-22 kHz
Stromaufnahme: max. 240 mA
Anzahl der Ausgaenge: 4
Anschluesse: F, vergoldet

Multischalter MS 5/12:
Hochmoderne Komponenten aus der Mobilfunktechnik und ein externer AC/DC-Wandler sorgen fuer einen zuverlaessigen und zugleich energiesparenden Betrieb.
Der externe Wandler verringert die Betriebstemperatur des Multischalters, erhoeht die Zuverlaessigkeit und senkt die Betriebskosten.
Vergoldete F-Anschluesse sorgen fuer eine gute Signaluebertragung.

Ein- und Ausgaenge Multischalter:
4 x SAT Eingang fuer 1 Satelliten, z. B. Astra 19 deg oder Hotbird 13 deg
1 x terrestrischer Eingang
12 x Ausgaenge fuer Sat-Receiver
1 x Netzteil

Technische Daten Multischalter:
Der Multischalter SQMS 5 arbeitet ausschliesslich mit Quattro LNBs
Geeignet fuer Digital DVB-S, DVB-S2, DVB-T, DVB-T2, 4K Ultra HD und 3D
Vergoldete F-Anschluesse
LNB Eingaenge: 950 bis 2150 MHz
Terrestrischer Eingang: 5 bis 860 MHz
Ausgaenge: 47 bis 2150 MHz
Daempfung Terr.: 1 dB +/- 2
Daempfung SAT: 0 dB +/- 2
Entkopplung SAT: 30 dB
Ausgangspegel Terr.: max. 85 dBuV
Ausgangspegel SAT: max. 100 dBuV
Wechselspannung: 220 V AC, 50 Hz, +/- 6%
Max. Leistungsaufnahme: 45 W
Ausgangsspannung: 20 V DC
DC-Strom an LNB: max. 1000 mA
DC-Strom an 12 V Ausgaengen insgesamt: max. 300 mA
Abmessungen MS 5/12: ca. 330 x 95 x 30mm, Breite x Tiefe x Hoehe
Loecher fuer Wandverschraubung vorhanden

Hinweise

SAT-Komplettset für bis zu 12 Teilnehmer mit 85cm Alu-Schüssel, Quattro LNB und Multischalter

Lieferumfang

• 1 x Satellitenschüssel Fuba DAA 850 - 85cm anthrazit 1 x Arm 1 x LNB Halterung 1 x Multischalter MS 5/12 1 x Netzteil 1 x LNB Quattro UHD 414 32 x F-Stecker

Stichwörter

Satellitenschüssel, sat, schüssel, anlage, spiegel
