hb-digital Sat Anlage SET Satellitenschüssel Fuba DAA 85cm Alu Anthrazit mit Multischalter 5/16 und LNB Quattro

Überblick

Komplettes SAT-Set für bis zu 16 Teilnehmer mit Fuba 85cm Alu-Schüssel, Quattro LNB und Multischalter

Beschreibung

Technische Daten Satellitenschuessel:

Reflektordurchmesser: 850 x 850mm
Frequenzbereich: 10,75 GHz bis 12,75 GHz
Gewinn: 38,12 dB bis 39,53 dB
Halbwertsbreite bei 12,75 GHz: unter 2,2 deg
Kreuzpolarisationsentkopplung: min. 27 dB
Offset-Winkel: 21,5 deg
Elevationseinstellung: 0 deg bis 90 deg, bei Vormastmontage 0 deg bis 42 deg
Spannbereich Mastschelle: 26 bis 75mm
Feedaufnahme: 40mm

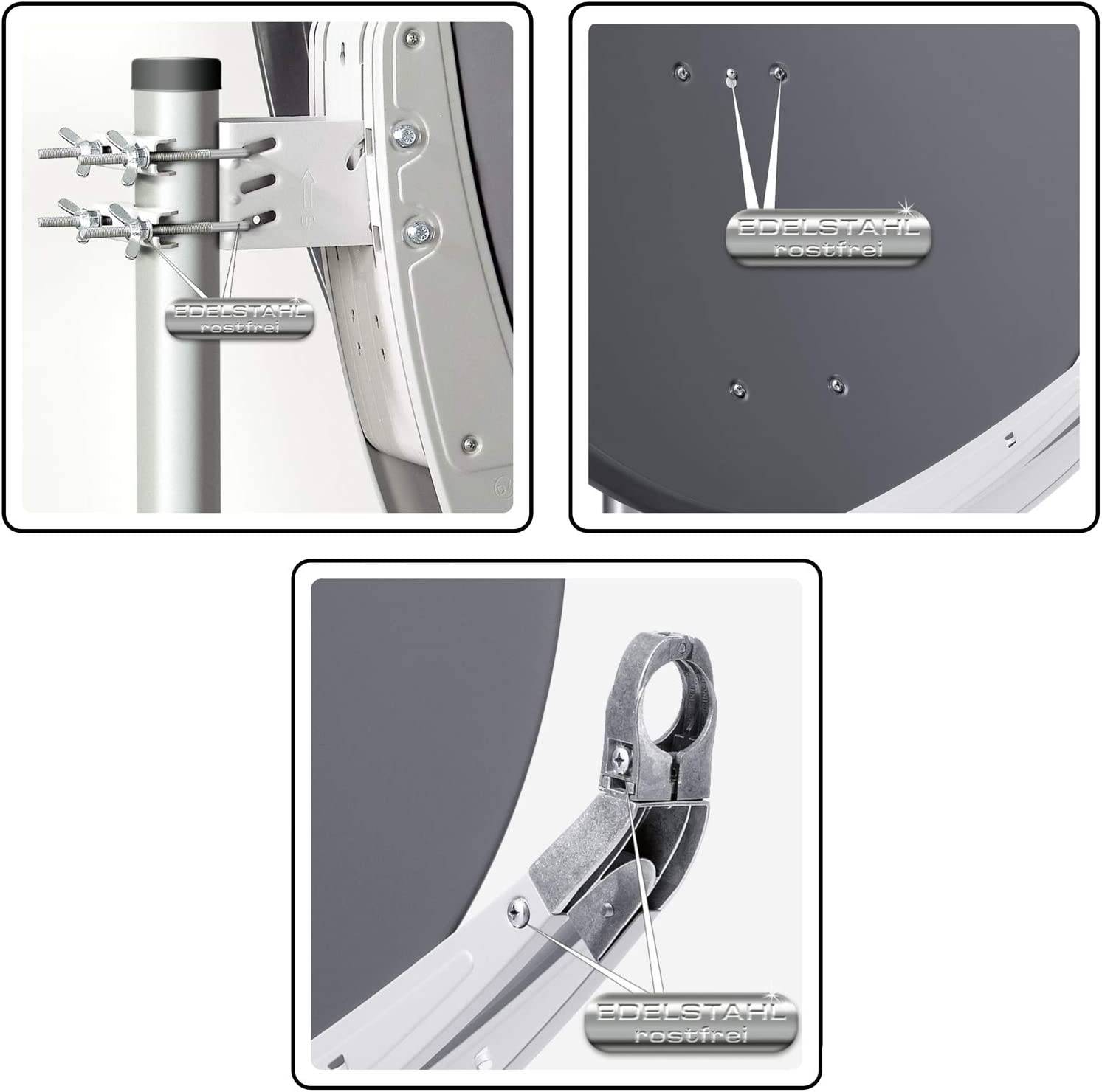

Material und Belastbarkeit:

Reflektormaterial: Aluminium
Reflektormaterial-Staerke: 1,1mm
Antennenruecken: verzinkter Stahl mit Kunststoffverbindungen
Schraubensaetze: Edelstahl
LNB-Halter: Aluminium Druckguss
Farbe des Rueckenteils: grau, unabhaengig von der Reflektorfarbe
Windlast bei max. 20 m/s: 21,3 kg
Windlast bei max. 40 m/s: 85,4 kg
Windlast bei max. 60 m/s: 192,1 kg

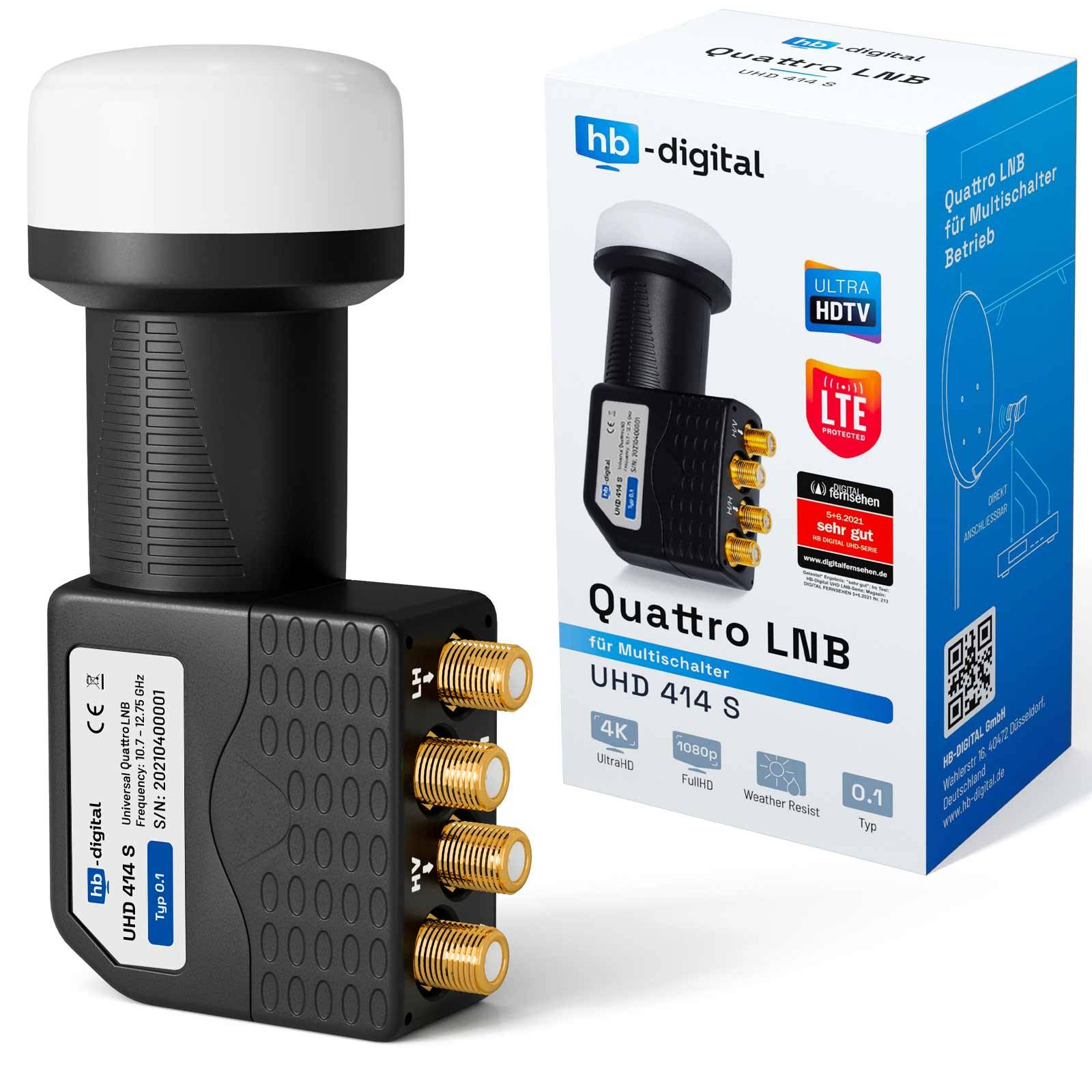

LNB Quattro UHD 414:

Das Universal Quattro UHD 414 LNB ist fuer den Empfang analoger und digitaler Satellitensignale geeignet, einschliesslich HDTV. Es ist fuer den Betrieb mit einem Multischalter ausgelegt und ermoeglicht so die Verteilung des Signals an mehrere Teilnehmer.

Rauschmass: 0,1 dB
Polarisation: horizontal und vertikal, linear
Feed-Durchmesser: 40mm
LTE Filter
Eingangsfrequenzbereich: 10,7 GHz bis 12,75 GHz
Ausgangsfrequenzbereich: 950 bis 2150 MHz
Oszillator Low-/High-Band: 9,75 / 10,60 GHz
Temperaturbereich: -40 C bis +60 C
Oszillatorstabilitaet: +/- 3 MHz
Verstaerkung: min. 57 dB
Impedanz Ausgang: 75 Ohm
Umschaltung V/H/Hi/Lo: 13/18 VDC, 0-22 kHz
Stromaufnahme: max. 240 mA
Anzahl der Ausgaenge: 4
Anschluesse: F, vergoldet
Gehaeuse: UV-bestaendiges Wetterschutzgehaeuse mit passgenauer Wetterschutzkappe

Multischalter MS 5/16:

Der Multischalter MS 5/16 verteilt das Satellitensignal eines Quattro LNBs an bis zu 16 Sat-Receiver. Ein externer AC/DC-Wandler sorgt fuer einen zuverlaessigen und energiesparenden Betrieb. Die vergoldeten F-Anschluesse unterstuetzen eine stabile Signaluebertragung.

4 x SAT Eingang fuer 1 Satelliten, z. B. Astra 19 deg oder Hotbird 13 deg
1 x terrestrischer Eingang
16 x Ausgaenge fuer Sat-Receiver
1 x Netzteil

Technische Daten Multischalter:

Kompatibilitaet: ausschliesslich fuer Quattro LNBs
Geeignet fuer Digital DVB-S, DVB-S2, DVB-T, DVB-T2, 4K Ultra HD und 3D
LNB Eingaenge: 950 bis 2150 MHz
Terrestrischer Eingang: 5 bis 860 MHz
Ausgaenge: 47 bis 2150 MHz
Daempfung Terr.: 1 dB +/- 2
Daempfung SAT: 0 dB +/- 2
Entkopplung SAT: 30 dB
Ausgangspegel Terr.: max. 85 dBuV
Ausgangspegel SAT: max. 100 dBuV
Wechselspannung: 220 V AC, 50 Hz, +/- 6%
Max. Leistungsaufnahme: 45 W
Ausgangsspannung: 20 V DC
DC-Strom an LNB: max. 1000 mA
DC-Strom an 12 V Ausgaengen insgesamt: max. 300 mA
Abmessungen MS 5/16: ca. 460 x 130 x 40mm, Breite x Tiefe x Hoehe
Wandmontage: Loecher fuer Wandverschraubung vorhanden


Hinweise

SAT-Komplettset für bis zu 16 Teilnehmer mit 85cm Alu-Schüssel, Quattro LNB und Multischalter

Lieferumfang

• 1 x Satellitenschüssel Fuba DAA 850 - 85cm anthrazit 1 x Arm 1 x LNB Halterung 1 x Multischalter MS 5/16 1 x Netzteil 1 x LNB Quattro UHD 414 40 x F-Stecker
