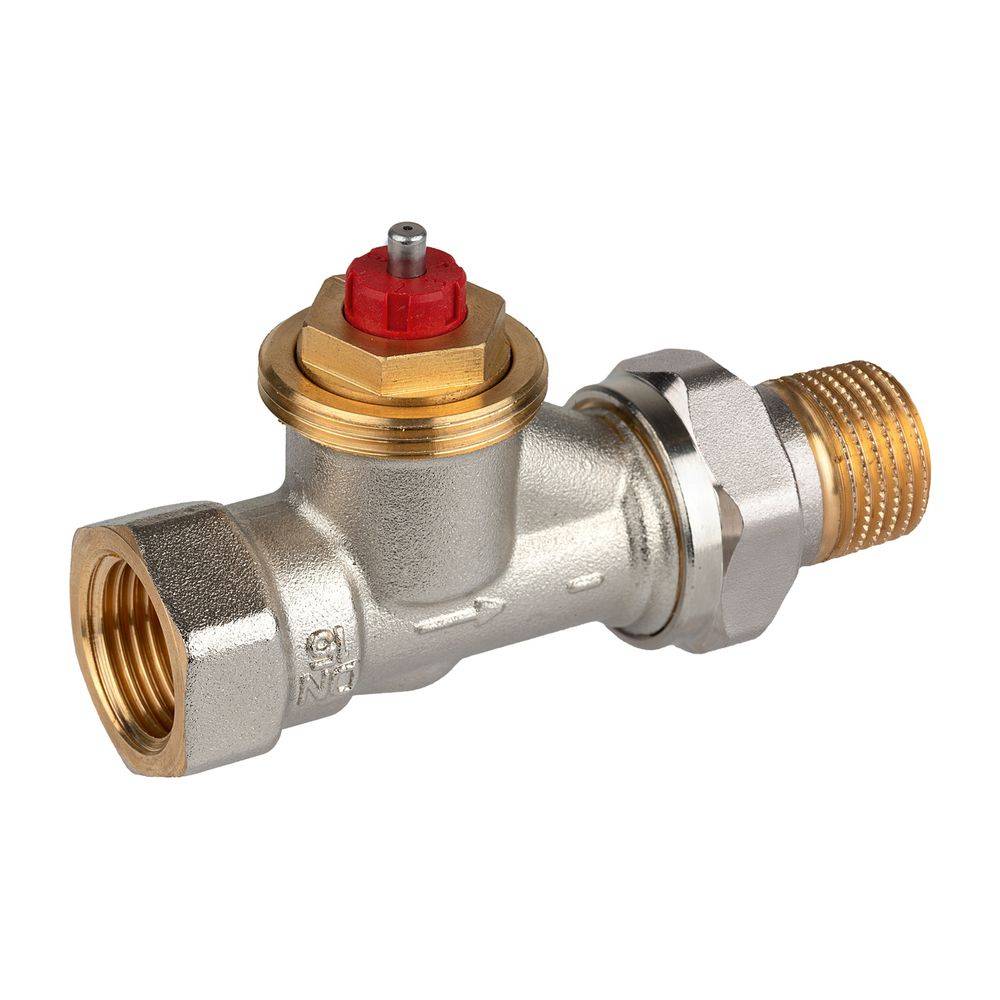

Resideo Thermostatventilkörper FX Messing vernickelt, Durchgang, 1/2"
Produktbeschreibung
Beschreibung
Der Resideo Thermostatventilkörper FX aus vernickeltem Messing ist eine Durchgangs-Ausführung mit einem Anschluss von 1/2 Zoll. Als Teil der V2000FX Serie wurde er speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen entwickelt. Das Ventil zeichnet sich durch eine ausgezeichnete Regelcharakteristik aus und trägt zu optimalem Komfort sowie hoher Energieeffizienz bei. Der Betrieb erfolgt geräuscharm.

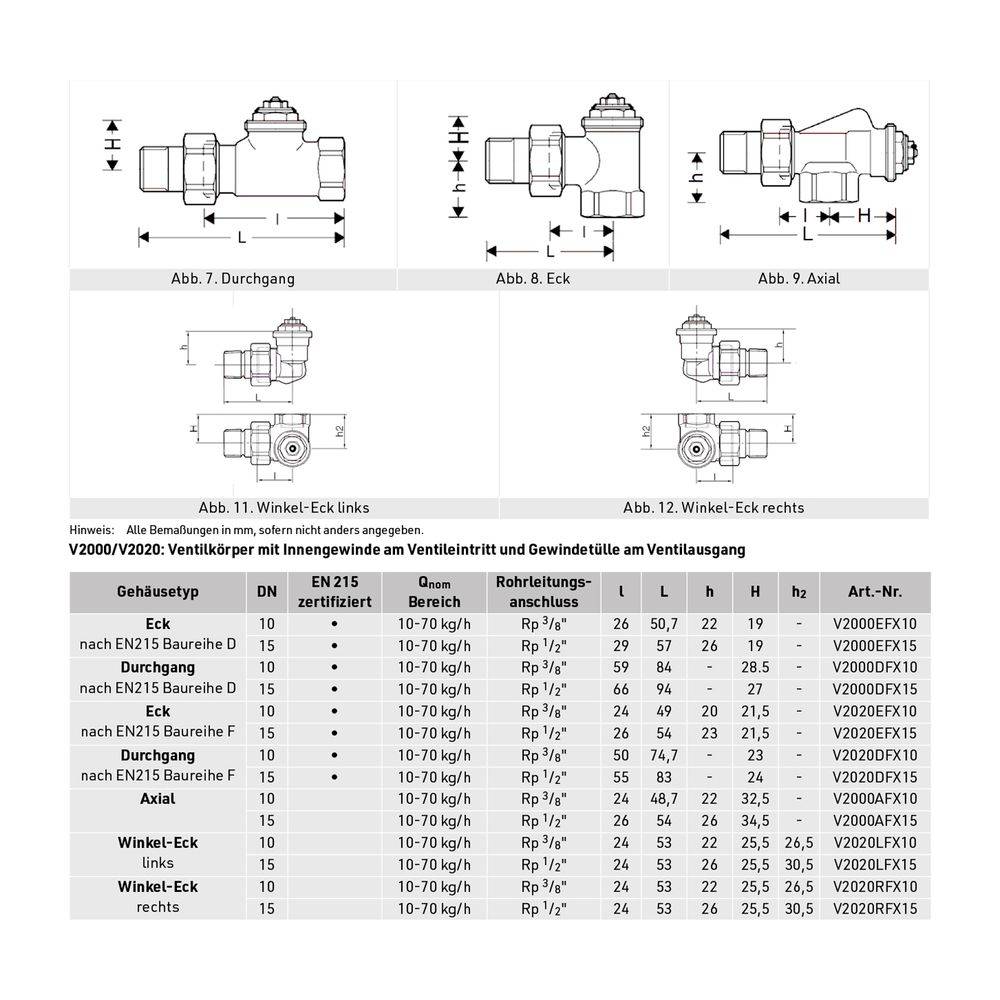

Wie ist der Resideo Thermostatventilkörper FX konstruiert?Der Thermostatventilkörper besteht aus vernickeltem Messing und bietet eine langlebige sowie korrosionsbeständige Oberfläche. Die Bauform ist gerade mit einem Durchgangsanschluss in der Größe 1/2 Zoll (DN15). Die Bauhöhe beträgt 38 mm. Der Thermostatanschluss ist mit einem M30 x 1,5 Gewinde ausgeführt, passend für eine Vielzahl von Heizkörperthermostaten und Stellantrieben. Die Abmessungen entsprechen den Standards gemäß EN215.
Welche Funktionen und Eigenschaften bietet das Ventil?Das Ventil verfügt über eine doppelte O-Ring-Dichtung an der Spindel, die einen wartungsfreien Betrieb ermöglicht. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Der Durchfluss ist auf maximal 130 Prozent des Nenndurchflusses begrenzt, um hydraulische Ungleichgewichte beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Die Durchflussmenge lässt sich einfach mit einem Einstellschlüssel anpassen. Zudem kann das Ventil mit einer Schutzkappe abgesperrt werden.
Für welche Systeme und Antriebe ist der Ventilkörper geeignet?Der Thermostatventilkörper ist speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb konzipiert und nicht für Einrohrsysteme geeignet. Er ist kompatibel mit Wasser als Medium, auch mit bis zu 50 Prozent Glykol gemäß VDI 2035. Die maximale Mediumtemperatur beträgt 120 °C, der maximale Betriebsdruck 10 bar und der maximale Differenzdruck 100 kPa. Das Ventil kann mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde sowie mit HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben und M4410E/K sowie M7410E5001 modulierenden Stellantrieben ausgestattet werden.

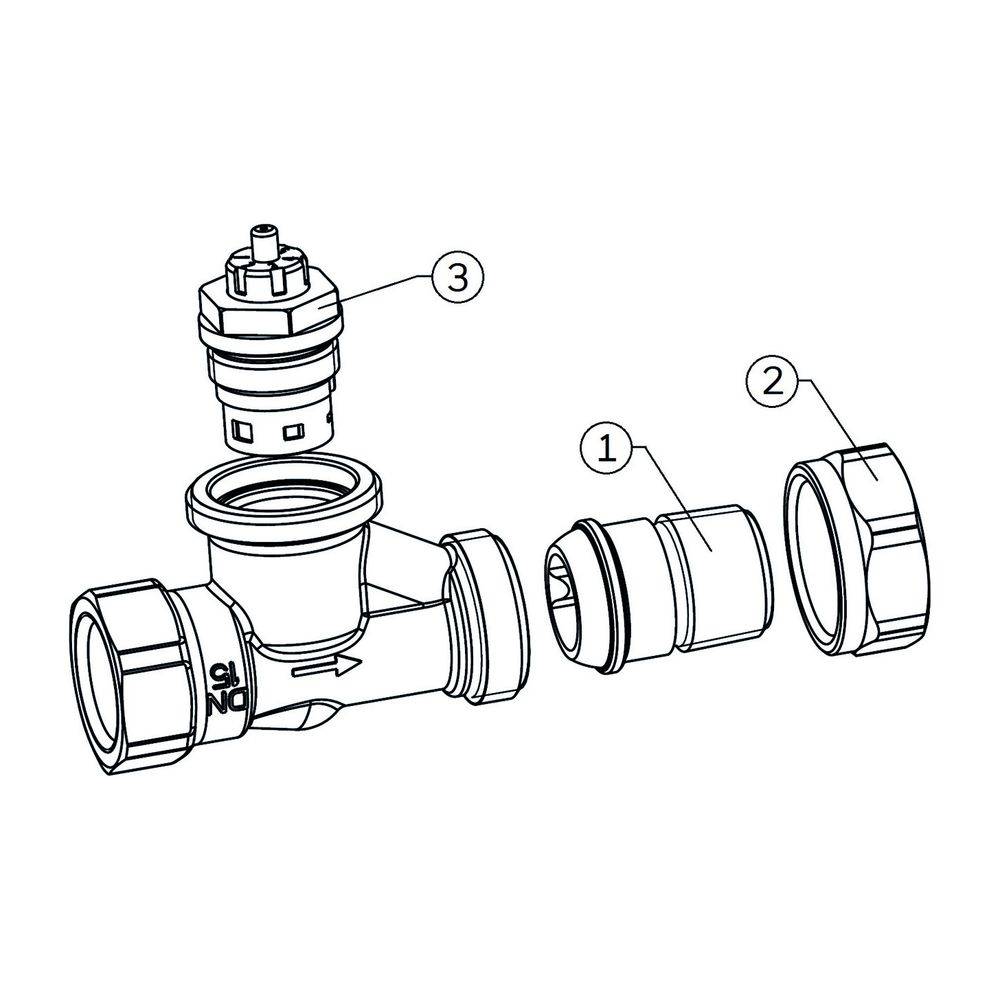

Wie wird der Ventileinsatz gewartet und welche Kompatibilität bietet das AT-Concept?Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Heizungsanlage mit einem speziellen Montagegerät ausgetauscht werden, was Wartungsarbeiten erleichtert und Ausfallzeiten reduziert. Das Ventilgehäuse und der Ventileinsatz sind Teil des AT-Concepts. Dies stellt die Kompatibilität von Gehäuse und Einsatz mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home sicher, die seit 1974 hergestellt wurden.
Technische Daten
Anschlussgröße: 1/2 Zoll (DN15)
Bauhöhe: 38 mm
Werkstoff Gehäuse: Messing vernickelt
Thermostatanschluss: M30 x 1,5
Kvs-Wert: 0,221
Durchflussmenge: 8 l/h - 60 l/h
Max. Betriebsdruck: 10 bar
Max. Differenzdruck: 100 kPa
Mediumtemperatur: -10 °C bis 120 °C
Medium: Wasser mit max. 50 % Glykol nach VDI 2035
Der Resideo Thermostatventilkörper FX bietet eine präzise Regelung und hohe Energieeffizienz für Zweirohr-Heizungssysteme. Mit seinem robusten Messinggehäuse, vernickelter Oberfläche und der einfachen Einstellbarkeit der Durchflussmenge ist er eine zuverlässige Komponente für den Heizungsbetrieb. Er ermöglicht eine Durchflussmenge von 8 l/h bis 60 l/h bei einem maximalen Betriebsdruck von 10 bar und ist für Mediumtemperaturen von -10 °C bis 120 °C ausgelegt.
