Resideo Thermostatventilkörper FX Messing vernickelt, Eck, 1/2"
Produktbeschreibung
Beschreibung
Der Resideo Thermostatventilkörper FX aus der V2000FX Serie ist eine präzise Komponente für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen. Gefertigt aus vernickeltem Messing und in Eck-Ausführung mit einem 1/2 Zoll Anschluss, bietet dieses Ventil eine ausgezeichnete Regelcharakteristik. Es trägt zu optimalem Komfort und hoher Energieeffizienz bei, während es gleichzeitig einen geräuscharmen Betrieb ermöglicht. Das Ventil ist ideal für den Einsatz in Heizkörpern, bei denen eine präzise und zuverlässige Temperaturregelung erforderlich ist.
Wie ist der Thermostatventilkörper konstruiert und welche Materialien werden verwendet?Der Thermostatventilkörper besteht aus vernickeltem Messing, was eine langlebige und korrosionsbeständige Oberfläche bietet. Die Bauform ist rechtwinklig (Eck-Ausführung) mit einer Anschlussgröße von 1/2 Zoll (DN15). Die Bauhöhe beträgt 20 mm. Das Ventil verfügt über einen Thermostatanschluss mit dem Gewinde M30 x 1,5, der eine einfache Montage von Heizkörperthermostaten ermöglicht. Die Farbe des Einstellrings ist rot, was eine schnelle Identifikation erleichtert.
Welche technischen Eigenschaften und Funktionen bietet das Ventil?Das Ventil ist vorab einstellbar und ermöglicht die Begrenzung des Durchflusses auf maximal 130 Prozent des Nenndurchflusses, um ein Ungleichgewicht im hydraulischen Abgleich zu vermeiden. Die Durchflussmenge ist mit einem Einstellschlüssel einfach anpassbar und liegt zwischen 8 und 60 Litern pro Stunde. Der maximale Betriebsdruck beträgt 10 bar und die maximale Mediumtemperatur 120 Grad Celsius. Die maximale Differenzdruckbelastung liegt bei 100 kPa. Das Ventil arbeitet geräuscharm und verfügt über eine doppelte O-Ring-Dichtung an der Spindel, die einen wartungsfreien Betrieb unterstützt. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei.

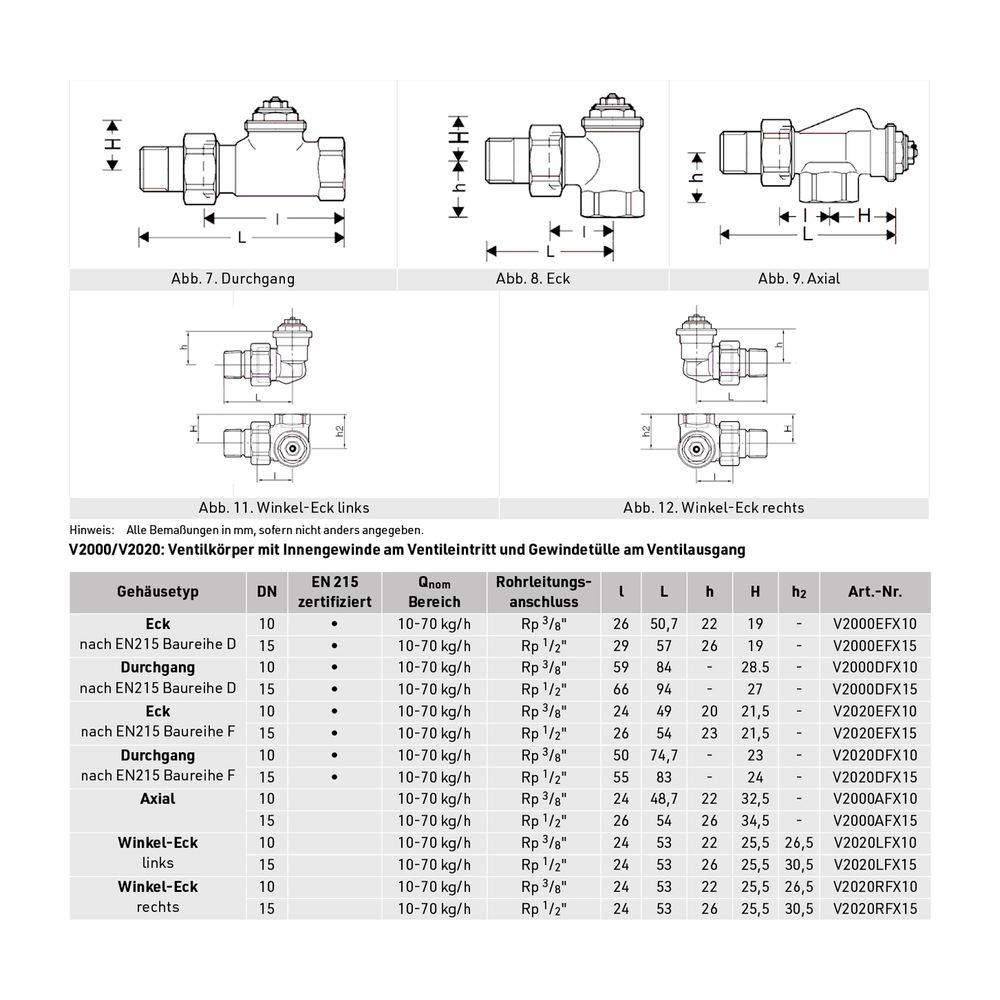

Für welche Heizsysteme und Anwendungen ist der Thermostatventilkörper geeignet?Der Thermostatventilkörper FX ist speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb konzipiert und nicht für Einrohrsysteme geeignet. Er ist kompatibel mit Wasser als Medium, auch mit bis zu 50 Prozent Glykol gemäß VDI 2035. Die Ventile sind in verschiedenen Ausführungen erhältlich, darunter Durchgangs-, Eck-, Axial- und Winkel-Eck-Varianten in den Nennweiten DN10 und DN15, wobei dieses Modell die Eck-Ausführung in DN15 darstellt.

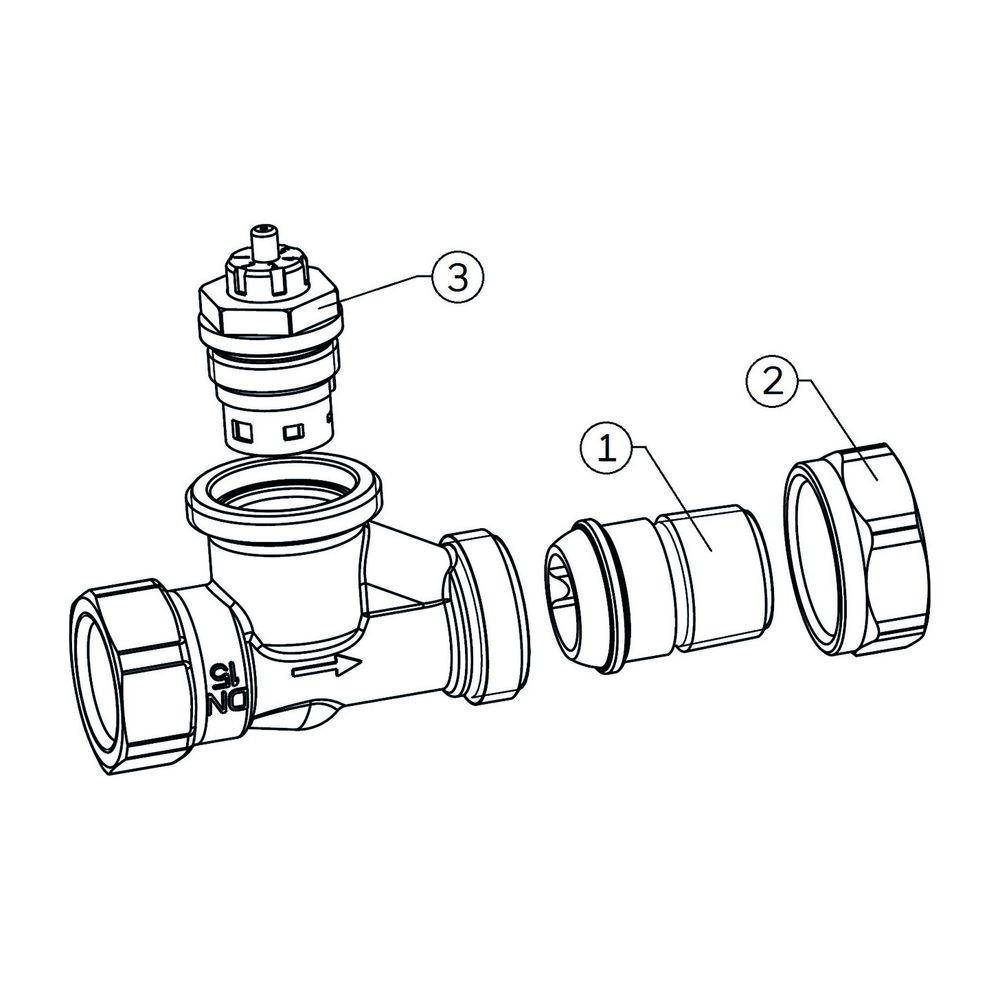

Wie lässt sich der Thermostatventilkörper mit Antrieben und Zubehör kombinieren?Das Ventil kann mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde ausgestattet werden. Zudem ist es kompatibel mit HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantriebe, M5410 2-Punkt-Stellantriebe sowie M4410E/K und M7410E5001 modulierenden Stellantrieben. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Heizungsanlage mit einem Montagegerät ausgetauscht werden, was die Wartung erleichtert. Die Ventile können mit einer Schutzkappe abgesperrt werden, um ungewollte Einstellungen zu verhindern.
Wie ist die Kompatibilität des Ventils mit anderen Thermostatventilen?Das Ventilgehäuse und der Ventileinsatz sind kompatibel mit dem AT-Concept, was die Austauschbarkeit mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt. Dies erleichtert die Integration in bestehende Systeme und den Ersatz von Ventilen ohne umfangreiche Anpassungen.
Technische Daten
Thermostatanschluss: M30 x 1,5
Werkstoff des Gehäuses: Messing vernickelt
Farbe des Einstellrings: rot
Anschlussgröße: 1/2 Zoll (DN15)
Bauhöhe: 20 mm
Kvs-Wert: 0,221
Durchflussmenge: 8 l/h - 60 l/h
Max. Betriebsdruck: 10 bar
Max. Differenzdruck: 100 kPa
Min. Mediumtemperatur: -10 °C
Max. Mediumtemperatur: 120 °C
Medium
