Beschreibung

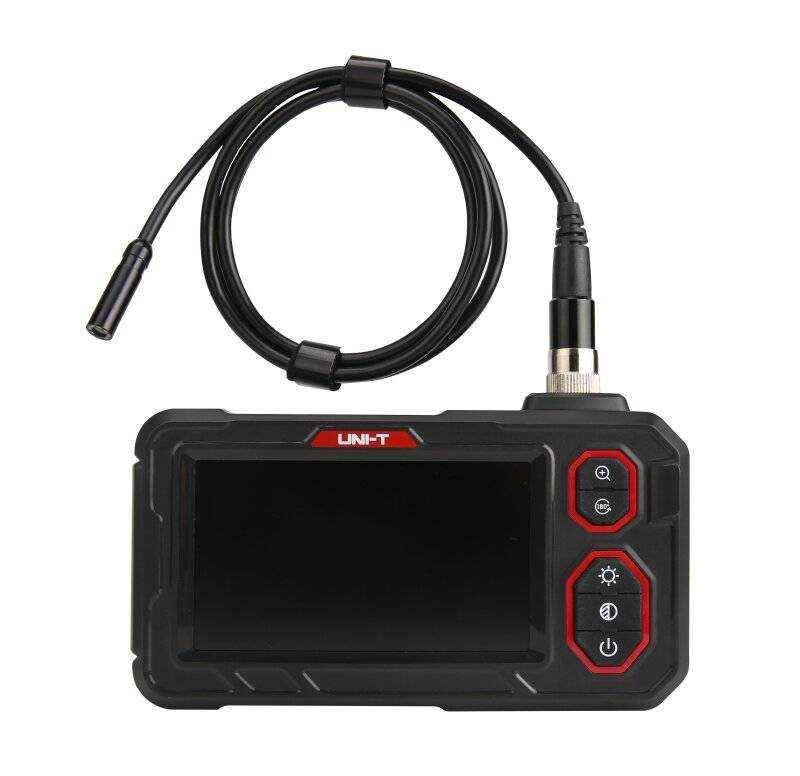

Das UNI-T UT667-5m Industrie-Endoskop ist eine Inspektionskamera mit 5 Meter langer Sonde und 4,3 Zoll IPS LCD Display. Das Gerät dient der visuellen Überprüfung schwer zugänglicher Bereiche in Maschinen, Motoren, Rohrleitungen oder Wandinstallationen. Die Bild- und Videoanzeige erfolgt in Echtzeit mit einer Auflösung von 1280 x 720 Pixeln. Das IPS-Display ermöglicht eine stabile Darstellung aus unterschiedlichen Blickwinkeln. IPS steht für In-Plane Switching und beschreibt eine Display-Technologie mit gleichmäßiger Farbdarstellung und stabilen Kontrasten.Die 5 Meter lange, starre Sonde ermöglicht das Erreichen tiefer und schwer zugänglicher Bereiche.

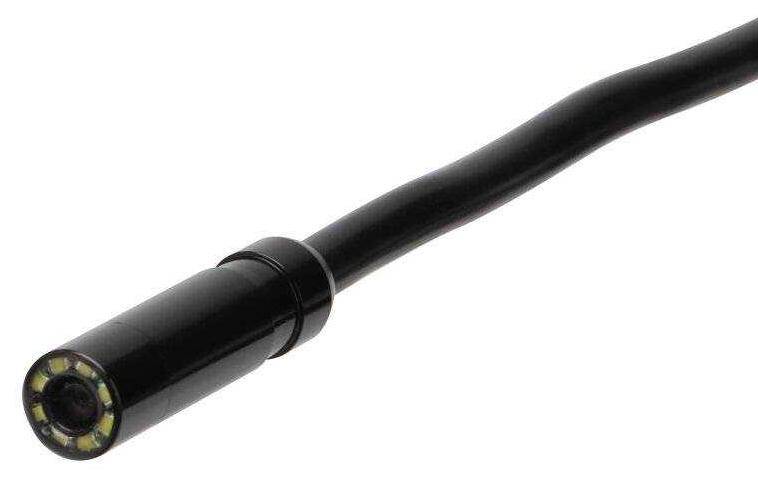

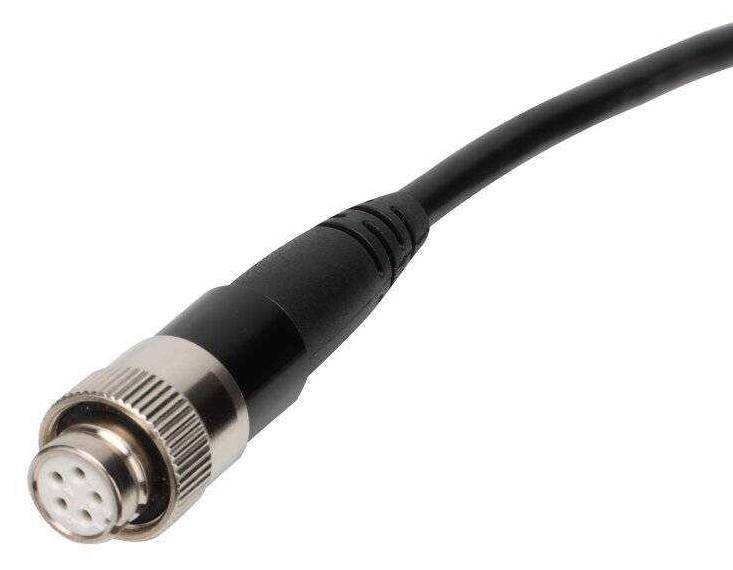

Das Sondenmaterial besteht aus austauschbarem Hartkabel mit Aviation-Stecker. Der Aviation-Stecker ist ein robuster Industrie-Steckverbinder, der eine stabile Verbindung zwischen Sonde und Hauptgerät sicherstellt. Der Kamerakopf mit 8 mm Durchmesser ist mit einem CMOS-Bildsensor ausgestattet und liefert Bilder mit 300.000 Pixeln. Das Sichtfeld beträgt 70°, die Schärfentiefe liegt zwischen 20 mm und 100 mm. Die Kamera ist nach IP67 staub- und wasserdicht ausgeführt und für Inspektionen in feuchten oder nassen Umgebungen geeignet.Acht LEDs am Kamerakopf sind in vier Stufen regelbar und unterstützen die Ausleuchtung bei fehlendem Umgebungslicht. Der integrierte 3,7 V Lithium-Ionen-Akku mit 2000 mAh ermöglicht eine Betriebsdauer von bis zu 5 Stunden. Unterstützt werden Funktionen wie Bildrotation, Zoom, Schwarz-Weiß-Modus und Farbkonvertierung direkt am Gerät. Der Betriebstemperaturbereich liegt zwischen 0 °C und 45 °C. Das Gerät ist gemäß Herstellerangabe CE-konform und RoHS-konform.
Industrie-Endoskope ermöglichen die Sichtprüfung von innenliegenden Strukturen ohne Demontage von Bauteilen. Das Gerät wird zur Fehlerdiagnose in Maschinen, zur Kontrolle von Rohrleitungen, zur Prüfung von Motorbauteilen oder zur Überprüfung von Installationen eingesetzt. Die Kamera überträgt das Live-Bild auf das integrierte Display. Durch die starre, formstabile Sonde kann die Kamera gezielt geführt werden. Die LED-Beleuchtung sorgt für ausreichende Sichtverhältnisse in dunklen Bereichen. Die Bildfunktionen erlauben eine Anpassung der Darstellung an unterschiedliche Inspektionssituationen.
Das Gerät dient der Lokalisierung von Verstopfungen, Rissen, Beschädigungen oder Installationsfehlern in technischen Anlagen. Der CMOS-Sensor erfasst Bilddaten mit 300K Auflösung. Das Sichtfeld von 70° beschreibt den erfassten Bildwinkel der Kamera. Die Schärfentiefe von 20 mm bis 100 mm definiert den Bereich, in dem Objekte klar dargestellt werden können.
Merkmale im Überblick
- 4,3 Zoll IPS LCD Display mit 1280 x 720 Pixel Auflösung
- 5 Meter austauschbare Sonde mit Hartkabel und Aviation-Stecker
- 8 mm Kamerakopf mit CMOS-Sensor und 300.000 Pixel
- IP67 staub- und wasserdichte Kamera
- 8 LEDs mit 4-stufiger Regelung
- Bildrotation, Zoom, Schwarz-Weiß-Modus und Farbkonvertierung
- 3,7 V 2000 mAh Lithium-Ionen-Akku mit ca. 5 Stunden Laufzeit
- Eigenständiges Inspektionsgerät mit integriertem Display
- Modell: UT667-5m
- Displaygröße: 4.3 Zoll IPS LCD
- Displayauflösung: 1280 x 720 Pixel
- Sondenlänge: 5 Meter
- Sondenmaterial: Austauschbares Hartkabel mit Aviation-Stecker
- Kameradurchmesser: 8 mm
- Schutzart Kamera: IP67
- Bildsensor: CMOS
- Pixel: 300.000
- Sichtfeld (FOV): 70°
- Schärfentiefe (DOF): 20 mm - 100 mm
- Beleuchtung: 8 LEDs, in 4 Stufen regelbar
- Akku: 3.7V / 2000mAh Lithium-Ionen
- Akkulaufzeit: ca. 5 Stunden
- Betriebstemperatur: 0°C bis 45°C
- Zertifizierungen: RoHS
- Funktionen: Bildrotation, Zoom, Schwarz-Weiß-Modus, Farbkonvertierung
- UNI-T UT667-5m Industrie-Endoskop
- 5 m Sonde

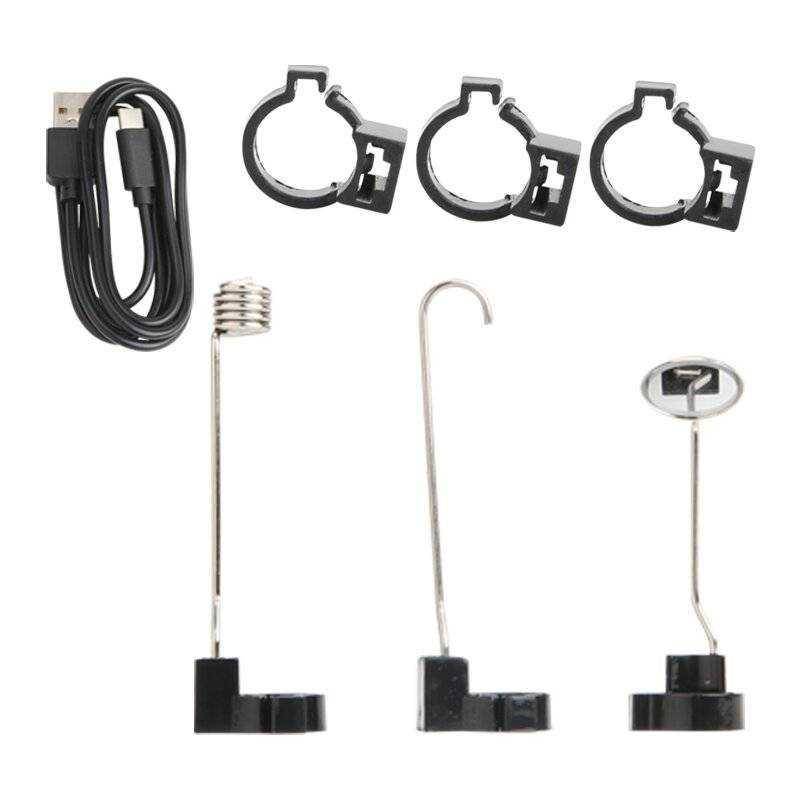

- Haken
- Seitenspiegel
- Magnet
- 3x Befestigungsclips
- Type-C Ladekabel
- Bedienungsanleitung
- Datenblatt
- Bedinungsanleitun (Englisch)
