Beschreibung
Unit PoE-P4 ist ein PoE-Ethernet-Embedded-Controller mit ESP32-P4-SoC. Verwendet wird ein RISC-V-32-Bit-Dual-Core mit 360 MHz sowie ein RISC-V-32-Bit-Low-Power-Single-Core mit 40 MHz. Integriert sind 16MB Flash und 32MB PSRAM. Das Gerät besitzt einen integrierten IP101GRI Ethernet PHY mit Unterstützung für 10/100 Mbps Kommunikation. Unterstützt wird außerdem die PoE-Stromversorgung mit einer maximalen Ausgangsleistung von 6W. Ein Onboard-DC-DC-Wandler versorgt das System mit Strom und vereinfacht die Stromverkabelung in praktischen Anwendungen.

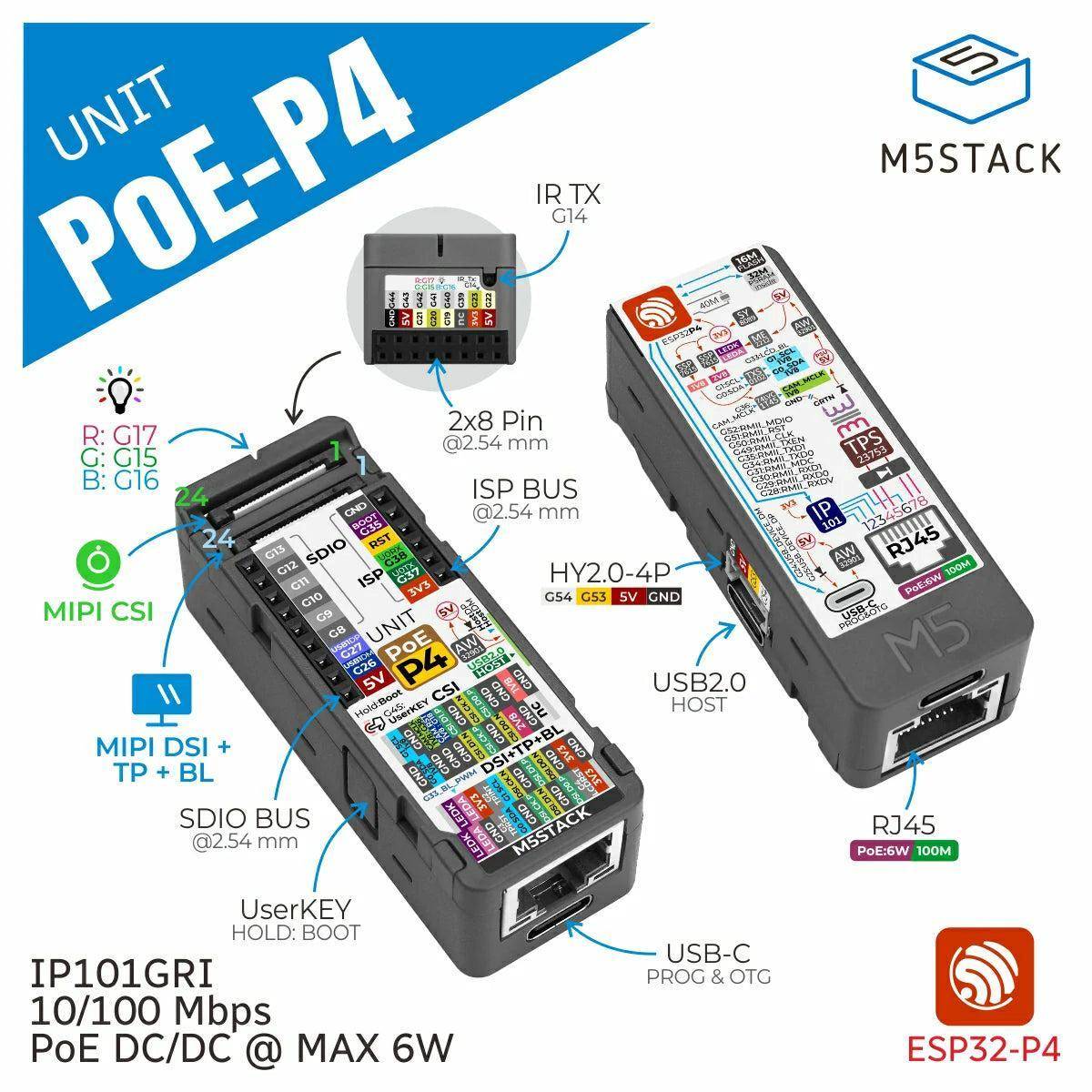

Ausgestattet ist das Gerät mit einer 24P-FPC-Display-Erweiterungsschnittstelle für MIPI DSI + TP + BL sowie einer 24P-FPC-Kameraschnittstelle für MIPI CSI. Dadurch werden hochauflösende Displayausgabe und Bilderfassung unterstützt. Für die Erweiterung externer Komponenten stehen ein USB Type-C Host Port mit USB 2.0 für U-Disk, HID-Geräte und weitere Peripherie sowie ein USB Type-C Anschluss mit USB 2.0 für OTG und Firmware-Download zum Debugging zur Verfügung. Zusätzlich sind eine Hat-Erweiterungsschnittstelle, SDIO- und ISP-IO-Erweiterungsschnittstellen sowie eine Grove-Schnittstelle vorhanden. Dadurch ist die Verbindung mit verschiedenen Sensoren und Peripheriegeräten möglich.
Das Gerät integriert außerdem eine RGB-Status-LED, eine Infrarot-Senderschaltung und eine Benutzertaste für Statusanzeige, lokale Interaktion und Infrarot-Signalübertragung. Genannt werden als Anwendungen industrielle Human-Machine-Interface-Systeme, PoE-Smart-Terminals, Vision-Acquisition-Knoten, Smart-Home-Controller und Edge-Computing-Geräte.
Bei diesem Produkt handelt es sich um einen Embedded-Controller mit Ethernet, PoE-Stromversorgung und mehreren Erweiterungsschnittstellen. Es kann zur Anzeige und Verarbeitung von Daten, zur Bilderfassung, zur Anbindung von Sensorik und Peripherie sowie für Steuerungsaufgaben verwendet werden. Die Kombination aus Ethernet, PoE und verschiedenen Schnittstellen ermöglicht Datenübertragung und Stromversorgung über ein einziges Ethernet-Kabel sowie den Anschluss weiterer Module über USB, FPC, Hat-, SDIO-, ISP- und HY2.0-4P-Schnittstellen.
Der ESP32-P4 dient als Hauptcontroller und verarbeitet Steuerungs-, Kommunikations- und Anwendungsaufgaben. Flash und PSRAM stellen Speicher für Firmware, Daten und Laufzeitfunktionen bereit. Die MIPI-DSI-Schnittstelle ist für Displays vorgesehen, die MIPI-CSI-Schnittstelle für Kameramodule. USB Host ermöglicht den Anschluss externer USB-Geräte, während der OTG- und Firmware-Download-Anschluss für Entwicklung, Debugging und Datenverbindung genutzt werden kann. RGB-LED, Benutzertaste und Infrarot-Sender erweitern das Gerät um lokale Anzeige- und Bedienfunktionen.
In einfachen Worten ist das Produkt eine kompakte Steuer- und Netzwerkeinheit mit PoE, die Daten verarbeiten, ein Display und eine Kamera anbinden und mit weiteren Modulen erweitert werden kann. Es eignet sich für Anwendungen, bei denen Netzwerkverbindung, Stromversorgung über Ethernet und mehrere Hardware-Schnittstellen in einem Gerät benötigt werden.
Merkmale im Überblick
- Unterstützt PoE-Stromversorgung über Active Ethernet
- Datenübertragung und Stromversorgung über ein einzelnes Ethernet-Kabel
- 1x Benutzertaste

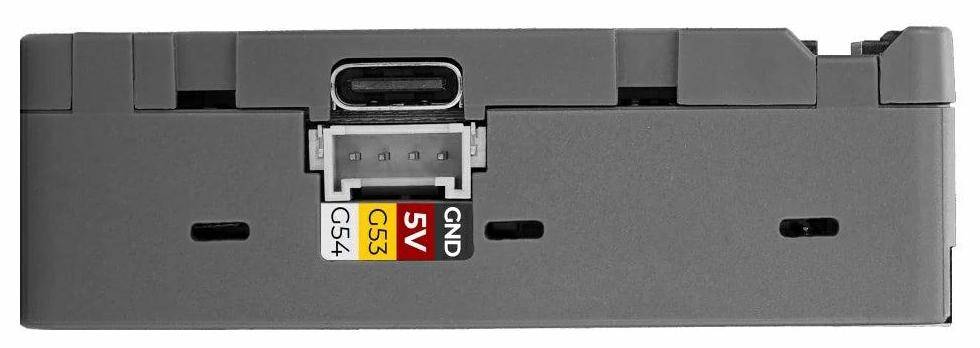

- HY2.0-4P Erweiterungsschnittstelle

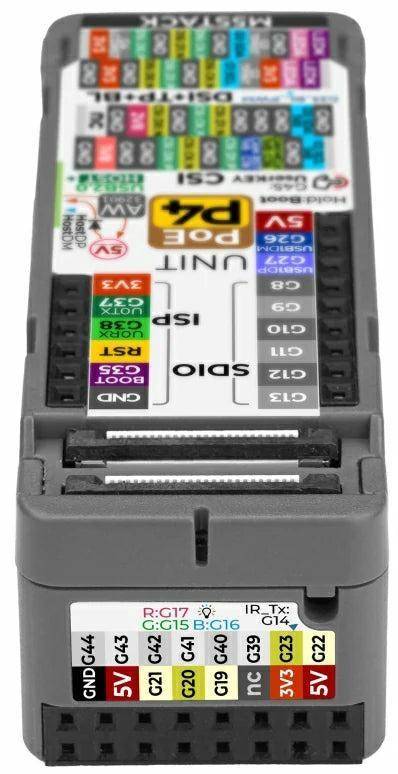

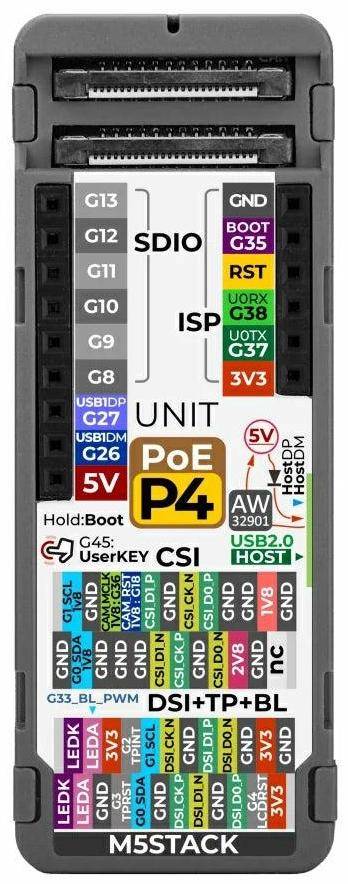

- Hat2-Bus 2.54-16P
- SDIO-Bus 2.56-9P
- ISP-Bus 2.56-6P
- USB-Peripheriegeräte über USB Type-C Host mit USB 2.0
- U-Disk
- HID-Geräte
- Displays über 24P FPC MIPI DSI 2-Lane + TP + BL
- Kameramodule über 24P FPC MIPI CSI 2-Lane
- Sensoren und Peripheriegeräte über Grove-Schnittstelle
- Erweiterungsmodule über HY2.0-4P, Hat2-Bus, SDIO-Bus und ISP-Bus
- SoC: ESP32-P4NRW32
- Prozessor: RISC-V 32-Bit High-Performance Dual-Core Prozessor @ 360 MHz + RISC-V 32-Bit Low-Power Single-Core Coprozessor @ 40 MHz
- Flash: 16MB
- PSRAM: 32MB
- Stromversorgung: DC 5V über USB Type-C / PoE
- Ethernet Controller: IP101GRI
- Ethernet-Geschwindigkeit: 10/100M adaptiv
- Ethernet-Schnittstelle: RJ45
- PoE-Standard: IEEE 802.3at konform
- PoE-Leistung: maximal 6W
- Display-Schnittstelle: 24P FPC MIPI DSI 2-Lane + TP + BL
- Display-Auflösung: MIPI DSI Display bis 1920 × 1080, begrenzt durch Lane-Anzahl und Bildrate
- Kamera-Schnittstelle: 24P FPC MIPI CSI 2-Lane
- USB Type-C: 1x USB Type-C Host Schnittstelle mit USB 2.0
- USB Type-C: 1x USB Type-C Schnittstelle für Firmware-Download / OTG mit USB 2.0
- Stromverbrauch im Betrieb: 5V @ 73.82mA
- Infrarot-Übertragung: 3.3V @ 23.57mA, momentaner Wert
- RGB: 5V @ 75.32mA
- Volllast mit Display, Kamera, IR, RGB und weiteren Funktionen: 277.10mA
- Deep Sleep: 5V @ 19.85mA
- RGB-LED: 1 x NH-B2020RGBA-HF
- Infrarot-Sender: 1 x MHS153IRCT
- Betriebstemperatur: 0 bis 40°C
- Produktgröße: 64.0 x 24.0 x 20.2mm
- Produktgewicht: 28.2g
- Kategorie: Embedded Controller / PoE Ethernet Controller
- Einsatzbereiche: Industrial Human-Machine Interface, PoE Smart Terminals, Vision Acquisition Nodes, Smart Home Controllers, Edge Computing Devices
- Produktname aus den bereitgestellten Informationen: M5Stack Unit PoE with ESP32-P4
- 1 x Unit PoE-P4
- 1 x HY2.0-4P Grove Kabel, 20cm
