Beschreibung

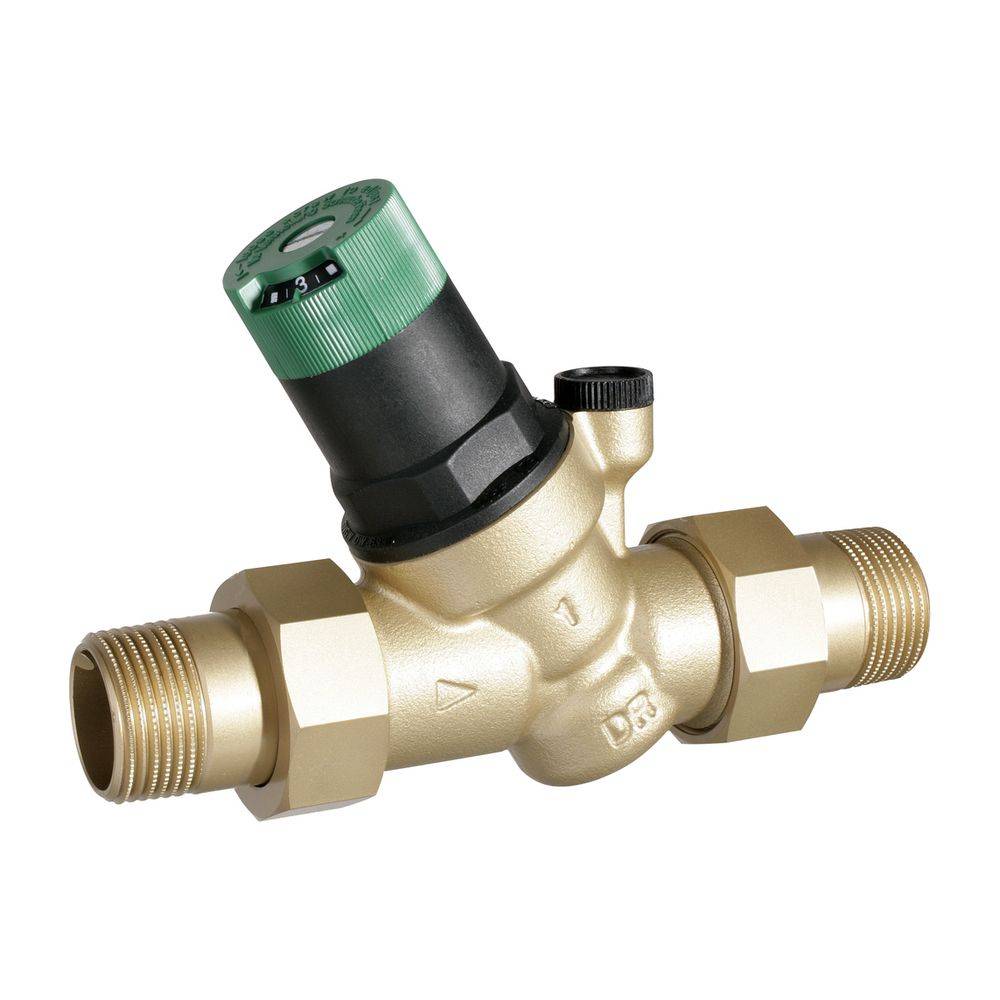

Der Resideo Druckminderer Projekt D05FS mit Einstellanzeige ist eine robuste und präzise Lösung zur Druckregelung in Trinkwasserinstallationen. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit R 3/4 Zoll Außengewindeanschlüssen, ist dieses Bauteil für einen maximalen Vordruck von 25 bar ausgelegt. Es reduziert den Hinterdruck zuverlässig auf einen Bereich von 1,5 bis 6 bar und ist werkseitig auf 3 bar voreingestellt, um Anlagenteile effektiv zu schützen.

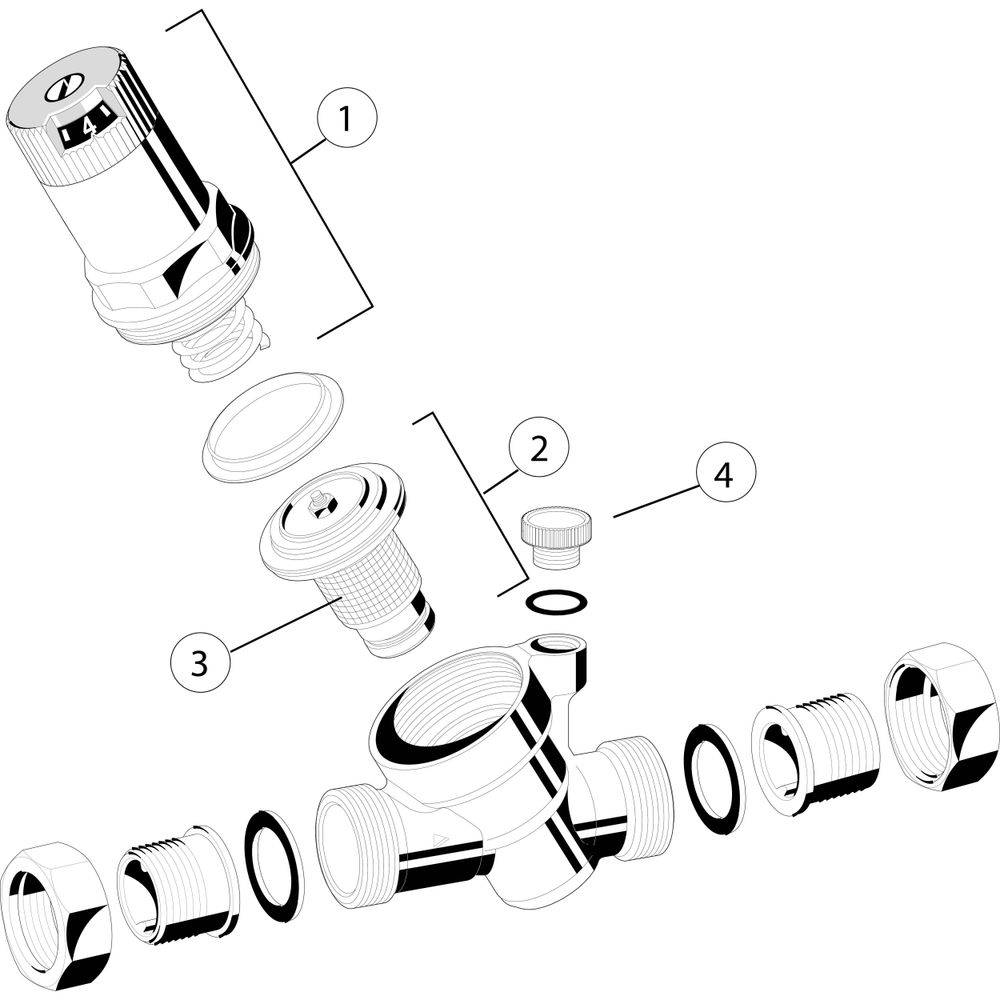

Wie ist der Druckminderer konstruiert?Das Gehäuse des Resideo Druckminderers Projekt D05FS besteht aus entzinkungsbeständigem Messing, ebenso wie die zugehörigen Verschraubungen. Das Ventil verfügt über ein entlastetes Einsitzventil, eine Federhaube und einen Verstellgriff aus hochwertigem Kunststoff. Der Ventileinsatz ist aus korrosionsfestem Kunststoff gefertigt und kann bei Bedarf ausgetauscht werden. Ein serienmäßig integriertes Sieb aus nichtrostendem Stahl schützt das System vor Verunreinigungen. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

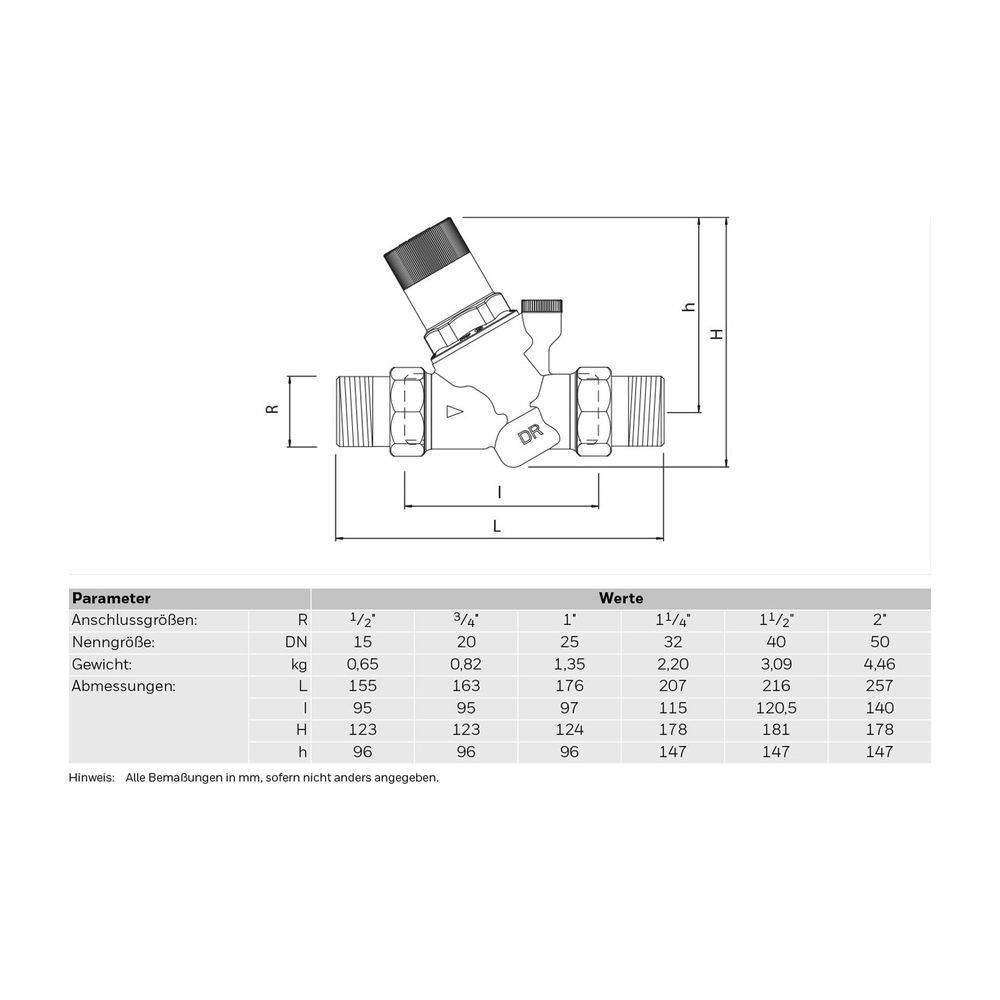

Welche Anschlussarten und Abmessungen sind vorhanden?Der Druckminderer ist mit konischen Außengewindeanschlüssen (BSPT-R nach ISO 7-1 / EN 10226-1) in der Größe 3/4 Zoll (DN 20) ausgestattet. Die Bauhöhe des Bauteils beträgt 123 mm. Die Schlüsselweite der Überwurfmutter liegt bei 37 mm. Das Gehäuse verfügt über einen Manometeranschluss G 1/4 Zoll, ein Manometer ist jedoch nicht im Lieferumfang enthalten.
Für welche Betriebsbedingungen ist der Druckminderer geeignet?Dieses Bauteil ist für einen maximalen Vordruck von 25 bar ausgelegt und regelt den Hinterdruck in einem Bereich von 1,5 bis 6 bar, wobei eine Voreinstellung auf 3 bar erfolgt. Die zulässige Mediumtemperatur im Dauerbetrieb für Flüssigkeiten wie Trinkwasser liegt zwischen 2 °C und 30 °C. Der Druckminderer ist für den Einsatz mit Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf. Der Kvs-Wert beträgt 3,5.
Welche Normen und Prüfungen liegen vor?Der Resideo Druckminderer Projekt D05FS ist DIN/DVGW-bauteilgeprüft für Anschlussgrößen von R1/2 Zoll bis 2 Zoll und entspricht der Druckstufe PN 25.
Technische Daten
Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
Anschlussgröße: 3/4 Zoll (DN 20)
Anschlussart: Außengewinde konisch (BSPT-R)
Bauhöhe: 123 mm
Maximaler Vordruck: 25 bar
Reduzierter Druckbereich: 1,5 bis 6 bar
Voreingestellter Hinterdruck: 3 bar
Mediumtemperatur: 2 °C bis 30 °C
Kvs-Wert: 3,5
Druckstufe: PN 25
Der Resideo Druckminderer Projekt D05FS bietet eine zuverlässige und präzise Druckregelung für Wasserinstallationen. Seine robuste Bauweise aus entzinkungsbeständigem Messing und die einfache Einstellbarkeit des Hinterdrucks von 1,5 bis 6 bar bei einem maximalen Vordruck von 25 bar machen ihn zu einer langlebigen Komponente. Die werkseitige Voreinstellung auf 3 bar und der Nenndurchmesser von 3/4 Zoll unterstreichen die anwendungsfreundliche Konzeption dieses Bauteils.
