Beschreibung
Der Resideo Druckminderer Projekt D05FS mit Einstellanzeige ist eine robuste Lösung zur präzisen Druckregelung in Wasser-, Druckluft- und Stickstoffsystemen. Gefertigt aus entzinkungsbeständigem Messing, bietet dieses Modell eine zuverlässige Leistung bei einem maximalen Vordruck von 25 bar und einem einstellbaren Hinterdruckbereich von 1,5 bis 6 bar, werkseitig auf 3 bar voreingestellt. Er ist ideal für Anwendungen, die eine stabile Druckversorgung erfordern, wie in Trinkwasserinstallationen oder technischen Anlagen.

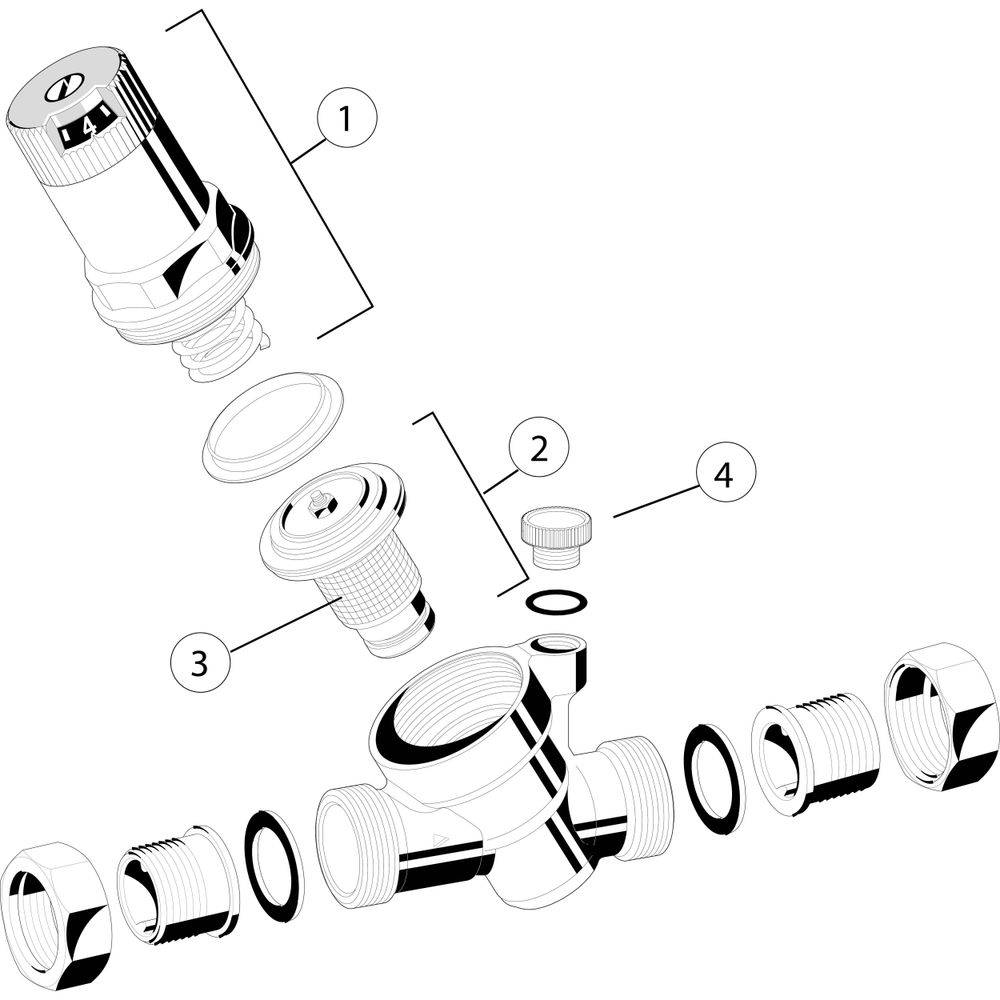

Welche Materialien und Konstruktionsmerkmale zeichnen den Druckminderer aus?Das Gehäuse des Resideo Druckminderers Projekt D05FS besteht aus entzinkungsbeständigem Messing, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Verschraubungen sind ebenfalls aus Messing gefertigt. Eine Federhaube und ein Verstellgriff aus hochwertigem Kunststoff ermöglichen eine einfache und präzise Einstellung des gewünschten Hinterdrucks. Der Ventileinsatz aus korrosionsfestem Kunststoff ist auswechselbar, was die Wartung erleichtert. Ein serienmäßig integriertes Sieb aus nichtrostendem Stahl schützt das System effektiv vor Verunreinigungen. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM).
Für welche Medien und Druckbereiche ist der Resideo Druckminderer geeignet?Dieser Druckminderer ist vielseitig einsetzbar und für die Medien Wasser, Druckluft und Stickstoff konzipiert. Die maximale Mediumtemperatur für allgemeine Anwendungen beträgt 70 Grad Celsius. Für Trinkwasser liegt der empfohlene Temperaturbereich zwischen 2 °C und 30 °C. Der maximale Vordruck darf 25 bar nicht überschreiten. Der Hinterdruck lässt sich flexibel im Bereich von 1,5 bis 6 bar einstellen und ist werkseitig auf 3 bar voreingestellt. Die Druckstufe des Artikels entspricht PN 25.

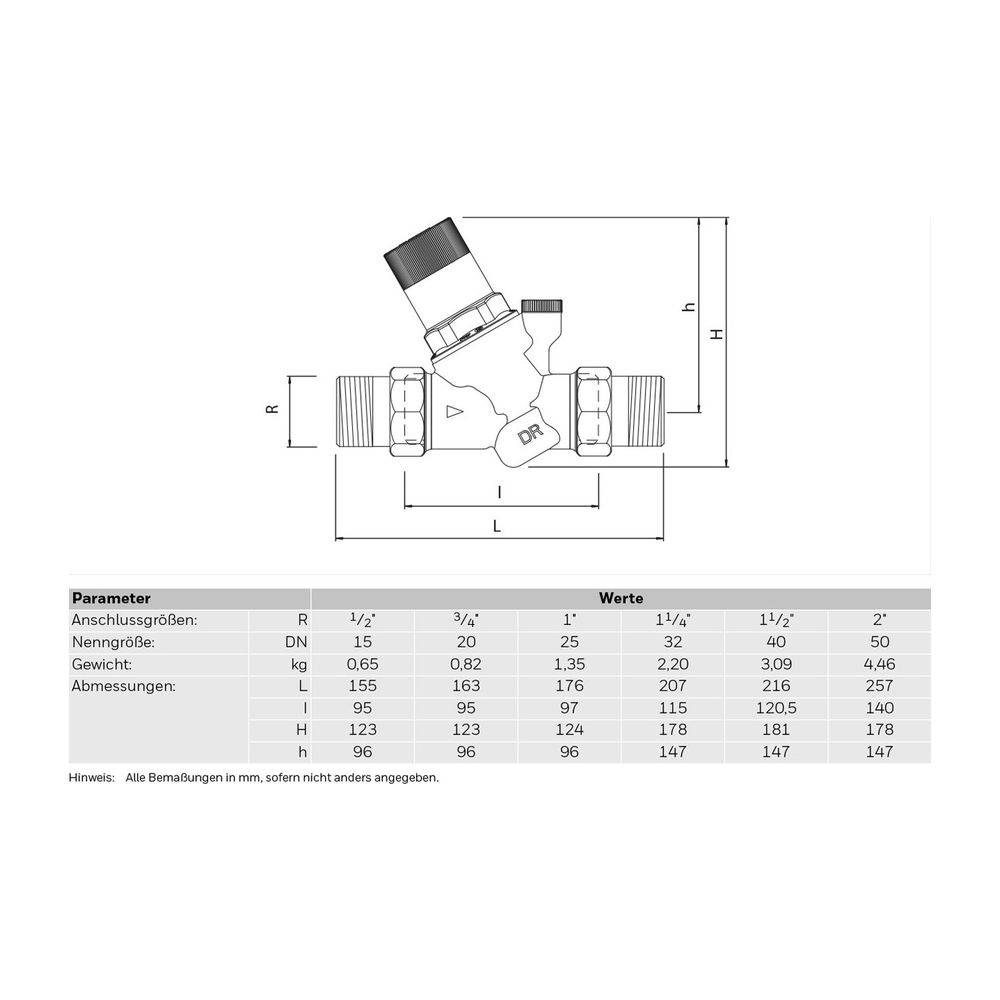

Welche Anschlussarten und Abmessungen sind zu beachten?Der Resideo Druckminderer Projekt D05FS verfügt über zylindrische Außengewindeanschlüsse (BSPP, ISO 228-1) mit einem Nenndurchmesser von 3/4 Zoll (DN 20) an beiden Seiten. Die Rohraußendurchmesser der Anschlüsse betragen jeweils 20 mm, mit einer Anschlusslänge von 47,5 mm. Die Bauhöhe des Geräts beträgt 123 mm. Am Gehäuse ist ein Manometeranschluss G 1/4'' vorhanden, ein Manometer ist jedoch nicht im Lieferumfang enthalten.
Welche Zertifizierungen und Besonderheiten bietet der Druckminderer?Der Druckminderer ist DIN/DVGW-bauteilgeprüft in den Anschlussgrößen R1/2'' bis 2''. Dies bestätigt die Einhaltung relevanter Standards für den Einsatz in entsprechenden Systemen. Eine Besonderheit ist das entlastete Einsitzventil, das zu einer stabilen und präzisen Druckregelung beiträgt. Das Modell ist baugleich mit ehemaligen Honeywell Artikeln des Typs Braukmann D05FS.
Technische Daten
Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1), 3/4 Zoll (DN 20)
Bauhöhe: 123 mm
Maximaler Vordruck: 25 bar
Einstellbarer Hinterdruck: 1,5 - 6 bar (voreingestellt auf 3 bar)
Kvs-Wert: 3,5
Mediumtemperatur (Trinkwasser): 2 - 30 °C
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Druckstufe: PN 25
Manometeranschluss: G 1/4''
Der Resideo Druckminderer Projekt D05FS bietet eine zuverlässige und langlebige Lösung zur Druckreduzierung in Wasser-, Druckluft- und Stickstoffsystemen. Mit seinem robusten Gehäuse aus entzinkungsbeständigem Messing, einem maximalen Vordruck von 25 bar und einem einstellbaren Hinterdruckbereich von 1,5 bis 6 bar, sorgt er für eine präzise und stabile Druckversorgung in vielfältigen Anwendungen.
