LoRaWAN ESP32-S3 Development Board mit Display für IoT-Prototyping & Smart Home
Die LoRaWAN ESP32-S3 Development Board ist eine Entwicklungsplattform für drahtlose Langstreckenkommunikation und eignet sich für IoT-Projekte sowie die Erweiterung von Smart-Home-Systemen. Sie unterstützt die Kommunikationsprotokolle LoRa, LoRaWAN und Meshtastic und kann über ESPHome in HomeAssistant eingebunden werden. Der integrierte ESP32-S3 Mikrocontroller, das 0,96″ Display, Tastenbedienung und vielfältige Schnittstellen ermöglichen eine flexible Nutzung in Test-, Entwicklungs- und Anwendungsumgebungen.
Das Board ermöglicht One-to-One- sowie One-to-Many-Kommunikation über LoRa sowie die Einbindung in LoRaWAN-Netzwerke (inkl. Meshtastic-Protokoll). Die Programmierung erfolgt über Arduino IDE oder YAML (ESPHome) mit vorgefertigten Bibliotheken. Ein tiefgehendes Verständnis der Protokolle ist nicht erforderlich, was den Einstieg in die Entwicklung erleichtert.

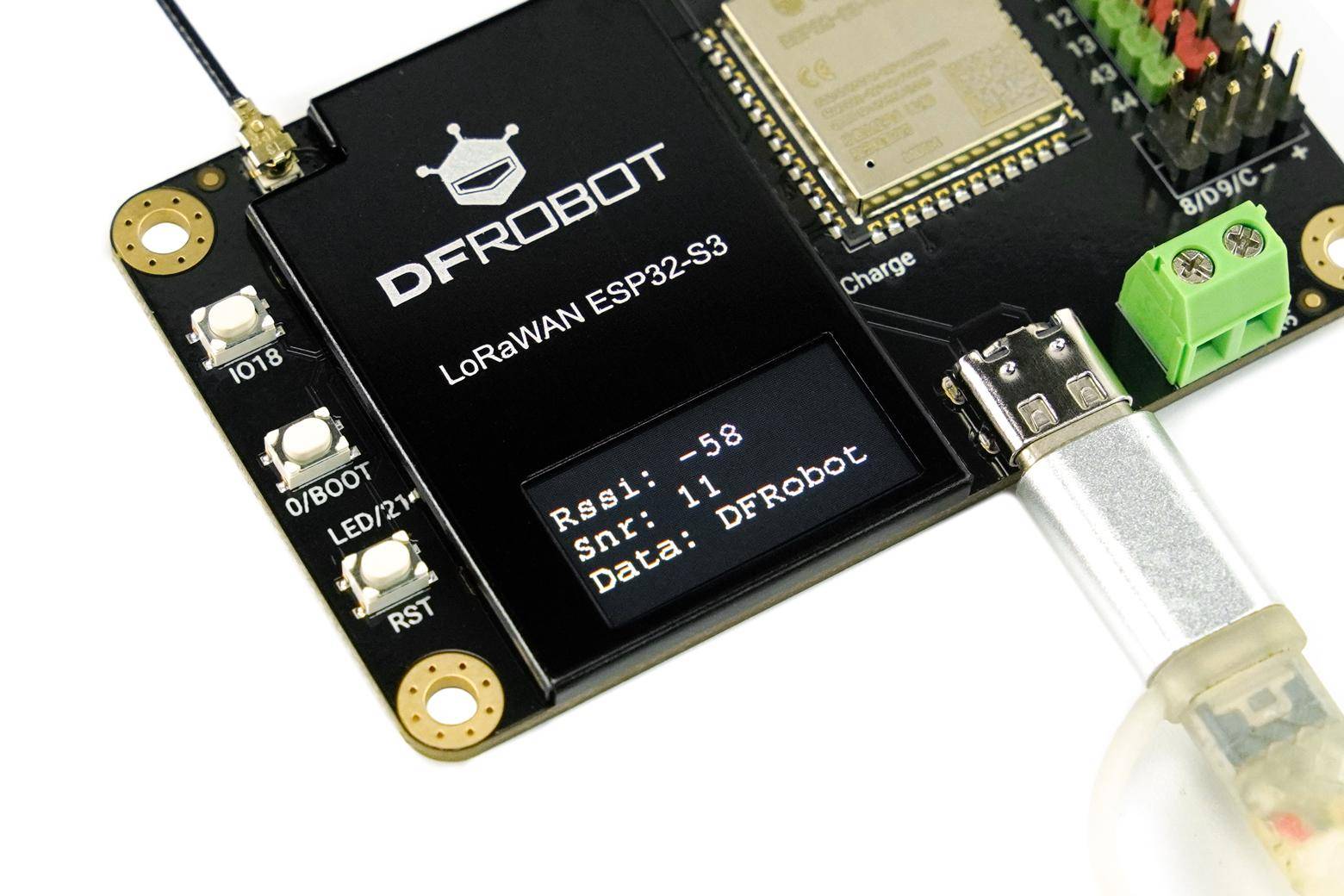

Zur Visualisierung von Daten ist ein LCD-Farbdisplay integriert. Die Bedienung erfolgt über physische Tasten zur Anzeige von Betriebsstatus, Netzwerksignal und Kommunikationsdaten. Dank integriertem Lithium-Batterieanschluss mit Ladefunktion ist der mobile Einsatz möglich. I²C- und Stromschnittstellen erlauben den direkten Anschluss externer Sensoren ohne Lötaufwand.
Das Board ist Bestandteil der DFRobot LoRaWAN-Serie, welche auf einfache Integration und energieeffiziente Netzwerkanwendungen ausgerichtet ist. Typische Anwendungen umfassen LoRaWAN-Netzwerktests, Smart-Home-Erweiterungen in großen Wohnbereichen, Umweltmonitoring im Außenbereich, Fernüberwachung in der Landwirtschaft sowie dezentrale Nachrichtenübermittlung via Meshtastic in netzfernen Umgebungen.
Merkmale im Überblick
- Unterstützung für LoRa, LoRaWAN und Meshtastic Kommunikationsprotokolle
- Integrierbar in HomeAssistant über ESPHome (YAML-Programmierung)
- ESP32-S3 Mikrocontroller mit Dual-Core 32-bit LX7 Prozessor
- Anzeige von Statusdaten über integriertes 0,96″ LCD-Display
- Bedienung über Tasten zur Interface-Steuerung und Datenanzeige
- Anschlüsse für Lithium-Akku mit Ladefunktion
- Mehrere I²C- und Stromschnittstellen für den direkten Sensoranschluss
- Arduino IDE (C++)
- ESPHome / HomeAssistant (YAML)
- DFRobot LoRaWAN-Serie
- Meshtastic-kompatible Geräte
- Betriebsspannung: 3,3 V
- Typ-C Eingangsspannung: 5 V DC
- Max. Ladestrom: 300 mA
- Display: 0,96 Zoll, 160 × 80 Pixel
- Betriebstemperatur: 10 bis +60 °C

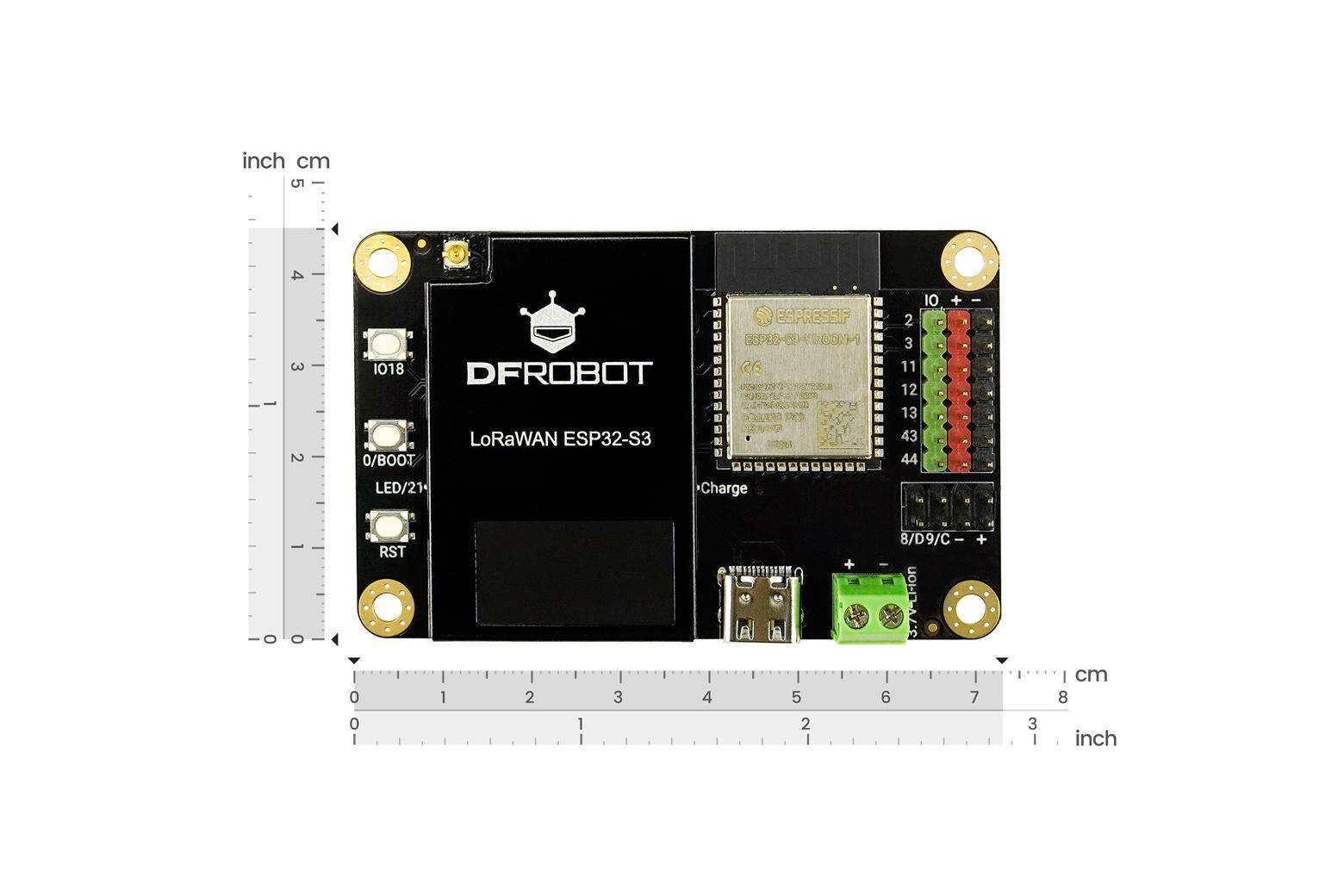

- Modulgröße: 73 × 45 mm
- LoRa-Funkmodul
- RF-Chip: Semtech SX1262
- Frequenzbereich: 850930 MHz
- Sendeleistung: 16 dBm (EU868) / 22 dBm (US915)
- Empfangsempfindlichkeit: 137 dBm (SF=12 / BW=125 kHz)
- ESP32-S3 Mikrocontroller
- Prozessor: Xtensa Dual-Core 32-bit LX7
- Taktfrequenz: 240 MHz
- SRAM: 512 KB
- ROM: 384 KB
- Flash: 4 MB
- Drahtlose Kommunikation: WiFi, Bluetooth 5
- Ermöglicht dezentrale Chat-Kommunikation mit Meshtastic-Netzwerken
- Echtzeitvernetzung mit Sensoren für Smart Home, Umwelt und Agrar

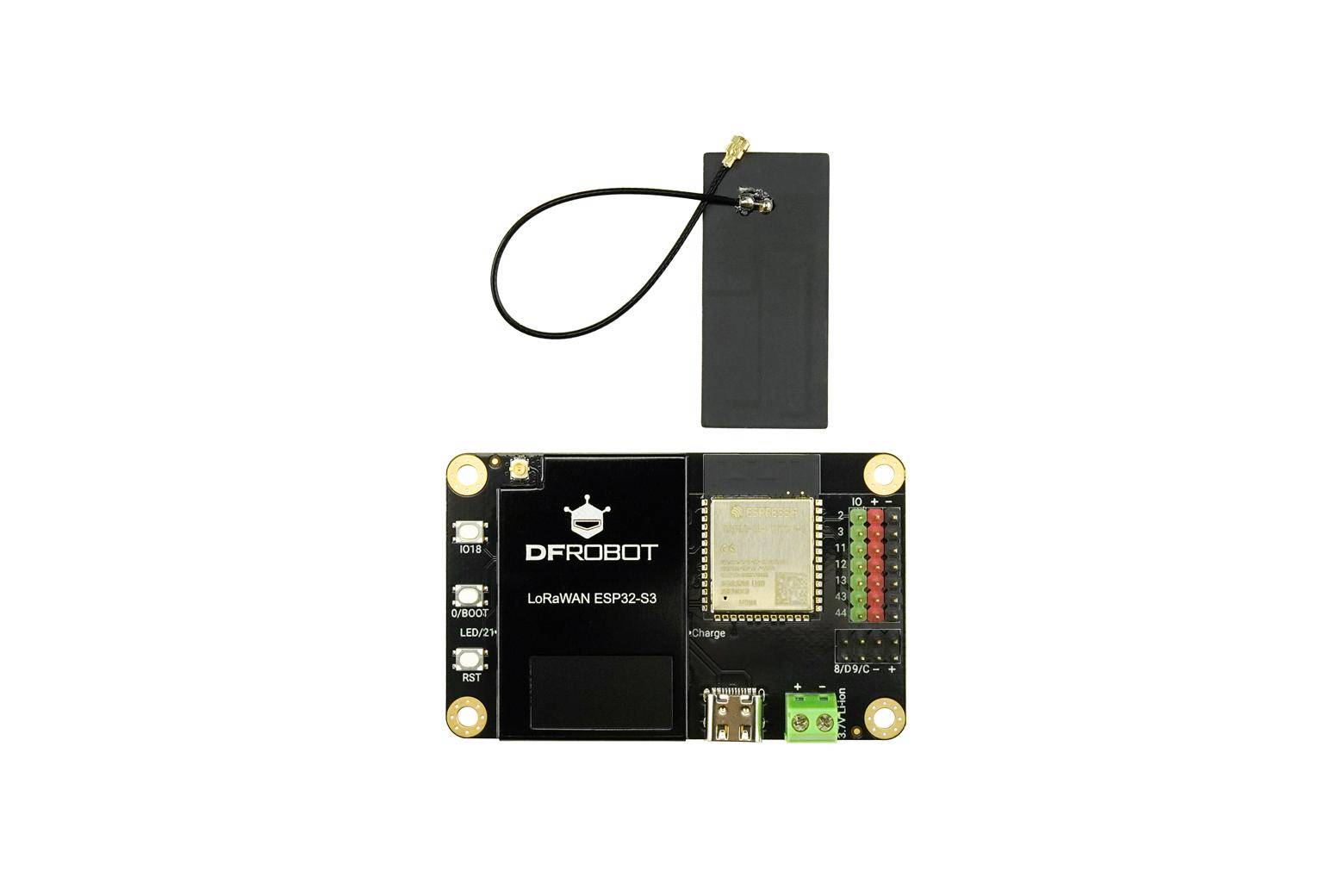

- 1x LoRaWAN ESP32-S3 Development Board
