Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Ausführung E, 3/8"
Produktbeschreibung
Überblick
Honeywell RL-Verschr Verafix-E Regulierbare und absperrbare Verschraubung mit Entleerung, Durchflussrichtung beliebig, Gehäuse aus Rotguss, Spindelabdichtung durch O-Ringe. Baumaße nach DIN 3842, matt vernickelt. DN 10-20 Universalanschluss mit Muffengewinde nach DIN 2999 (ISO 7) für Gewinderohr bzw. für Cu- und Präzisions-Stahlrohr 10-22 mm unter Verwendung von Klemmring und
Beschreibung
Die Resideo Rücklaufverschraubung Verafix-E aus der Honeywell Home Serie ist eine regulierbare und absperrbare Verschraubung aus vernickeltem Messing. Sie ist für den Einsatz in Heizungsanlagen mit Wasser und bis zu 50 % Glykol geeignet und bietet eine flexible Installation durch ihre rechtwinklige Bauform und den Universalanschluss.

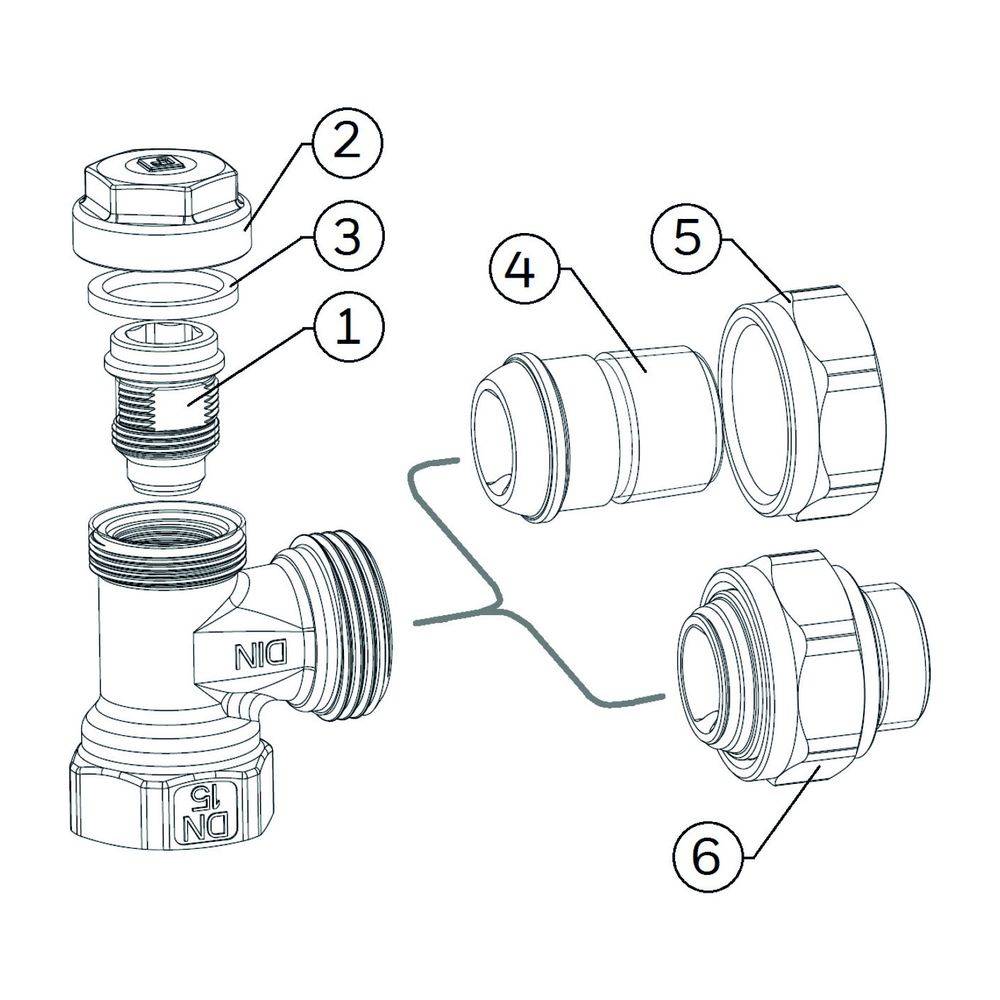

Wie ist die Verafix-E Rücklaufverschraubung konstruiert?Das Gehäuse der Verschraubung besteht aus vernickeltem Messing, was eine hohe Robustheit und Korrosionsbeständigkeit sicherstellt. Die Spindelabdichtung erfolgt durch O-Ringe, die eine zuverlässige Dichtheit ermöglichen. Die Baumaße entsprechen der Norm DIN 3842, und die Oberfläche ist matt vernickelt. Die rechtwinklige Bauform erleichtert die Montage in beengten Einbausituationen.
Welche Anschlussmöglichkeiten bietet die Rücklaufverschraubung?Die Verafix-E verfügt über einen DN 10-20 Universalanschluss mit Muffengewinde nach DIN 2999 (ISO 7) beziehungsweise DIN EN 10226-1. Dies ermöglicht den Anschluss von Gewinderohren sowie von Kupfer- und Präzisions-Stahlrohren mit einem Durchmesser von 10 bis 22 mm. Für die Montage mit Cu- und Präzisions-Stahlrohren sind Klemmring und Druckschraube erforderlich. Die Anschlussgröße beträgt 3/8 Zoll und die Nennweite DN 10. Die Anschlusslängen sind 26 mm und 52 mm.
Wie lässt sich die Verschraubung bedienen und für welche Medien ist sie geeignet?Die Bedienung der Verschraubung erfolgt über einen Innensechskant, der eine präzise Regulierung und Absperrung ermöglicht. Die Verschraubung ist einstellbar und erlaubt eine Durchflussregelung mit einem Kvs-Wert von 1,7. Die Durchflussrichtung kann beliebig gewählt werden, was die Installation vereinfacht. Eine Entleermöglichkeit ist über einen separat erhältlichen Adapter (Artikelnummer: VA3300A001) realisierbar. Die Verschraubung ist für Medien wie Wasser mit bis zu 50 % Glykol nach VDI 2035 ausgelegt. Der Betriebstemperaturbereich liegt zwischen -10 °C und 130 °C, bei einem maximalen Druck von PN 10.

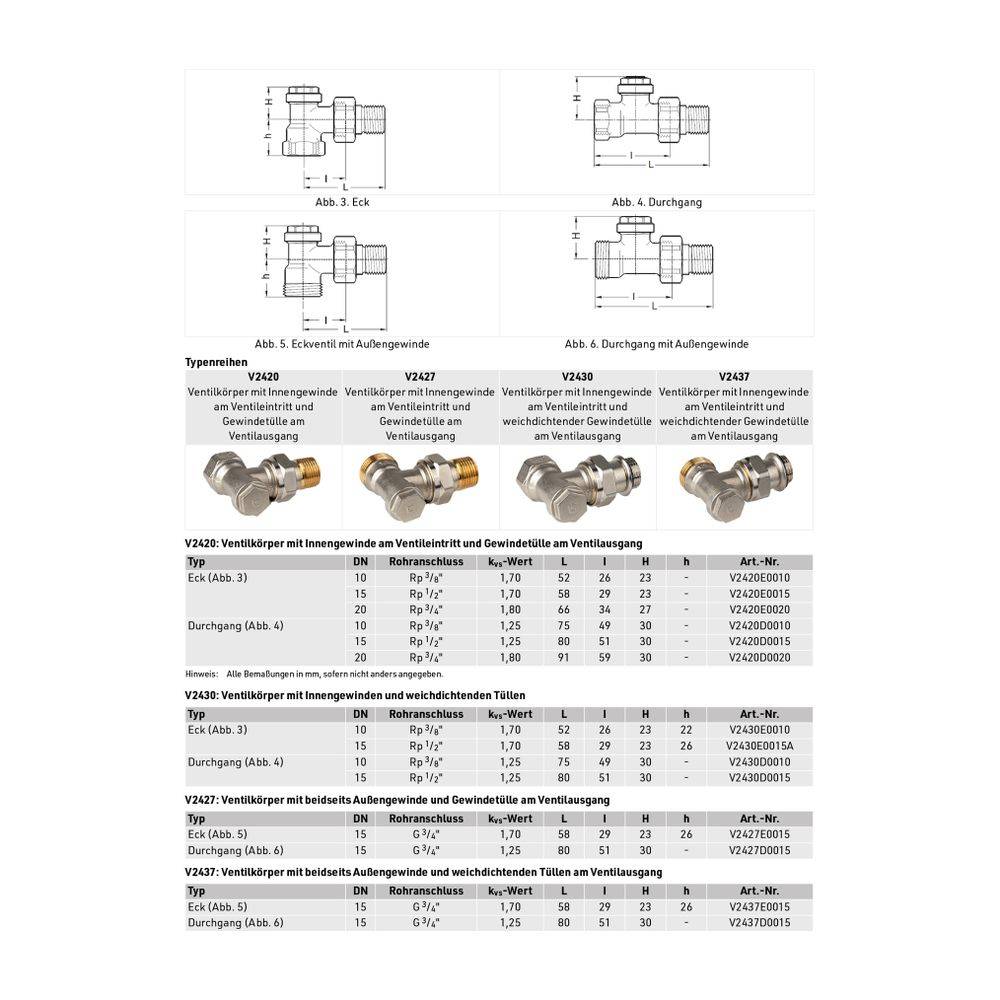

Technische Daten
Werkstoff Gehäuse: Messing, vernickelt
Anschlussgröße: 3/8 Zoll
Nennweite: DN 10
Bauhöhe: 23 mm
Kvs-Wert: 1,7
Medium: Wasser mit max. 50 % Glykol
Min. Mediumtemperatur: -10 °C
Max. Mediumtemperatur: 130 °C
Max. Druck: PN 10
Bauform: Eck
Bedienung: Innensechskant
Ausführung: Innengewinde/Außengewinde
Die Resideo Rücklaufverschraubung Verafix-E aus vernickeltem Messing ist eine robuste und flexible Lösung für Heizungsinstallationen. Mit ihrer regulierbaren und absperrbaren Funktion, der Anschlussgröße von 3/8 Zoll und einem Kvs-Wert von 1,7 ermöglicht sie eine präzise Steuerung des Heizkreislaufs. Der breite Temperaturbereich von -10 °C bis 130 °C und der maximale Druck von PN 10 stellen eine zuverlässige Funktion in verschiedenen Anwendungen sicher.
