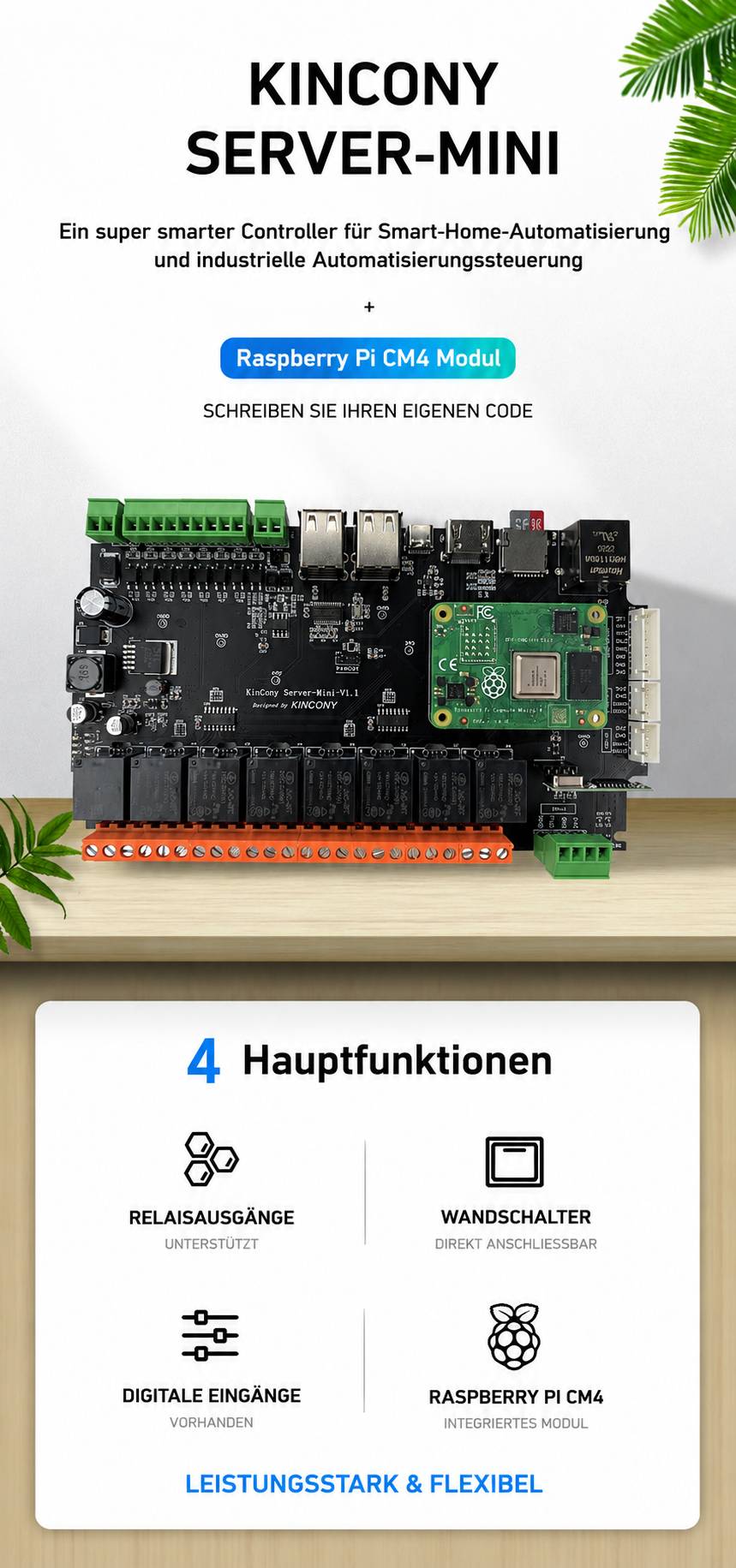

KinCony Server-Mini – Kompakter Smart Home Server mit Raspberry Pi CM4 Lite & 8 Relais
Der KinCony Server-Mini ist ein vielseitiges und leistungsstarkes Steuergerät für die moderne Haus- und Industrieautomation. Diese Mini-Version des KC868-Servers vereint auf kleinstem Raum einen lokalen Automatisierungsserver mit acht Relaisausgängen und acht direkt angebundenen Digitaleingängen. Im Inneren arbeitet ein Raspberry Pi Compute Module 4 Lite, das flexibel per SD-Karte mit Software versehen werden kann – ideal für Updates und individuelle Setup-Wünsche.
Die Besonderheit: Die acht Relais (Schaltleistung je Kanal: max. 277V/16A AC oder 125V/12A AC) und acht Digitaleingänge sind fest mit den GPIO-Pins des CM4 Lite verbunden. Damit lassen sich Leuchten, Heizungen oder Verbraucher unkompliziert steuern – etwa durch Wandtaster, Sensoren oder per Smart-Home-Software wie Node-Red. Dank vorinstalliertem Node-Red können Sie Abläufe nach Wunsch einrichten und bequem über den Browser steuern.
Für höchste Flexibilität bietet das Server-Mini-Board zahlreiche Anschlüsse: Ethernet-Port, vier USB-Anschlüsse, HDMI, TYPE-C, SD-Kartenslot (nur bei Lite-Version nutzbar), 1x SPI-Bus, drei I2C-Busse für Erweiterungen und einen 433MHz RF-Empfänger für Funkintegration. Das stabile Aluminiumgehäuse schützt die Technik zuverlässig und sorgt für optimale Wärmeableitung im Dauerbetrieb.
Die Installation ist einfach über Schrauben oder DIN-Schiene möglich, und das Gerät eignet sich für einen Temperaturbereich von -20°C bis +70°C sowie Luftfeuchtigkeit von 20% bis 80%. Egal ob als Ersatz für klassische Schaltschrankautomaten oder als Herz Ihres Smart Homes: Der Server-Mini steuert Licht, Geräte, Sicherheitssysteme und Automatisierungen streng lokal und datenschutzfreundlich.
Wichtiger Hinweis: Die hier angebotene Version nutzt das Raspberry Pi CM4 Lite Modul. Das Betriebssystem und die gewünschte Hausautomations-Software werden komfortabel per SD-Karte installiert – für maximale Flexibilität bei Updates und Datensicherung.
Vorteile
- 8 Relaisausgänge, steuerbar per Raspberry Pi CM4 Lite (jeweils bis 277VAC/16A)
- 8 direkt angebundene Digitaleingänge, ideal für Taster, Schalter, Sensoren
- Raspberry Pi Compute Module 4 Lite integriert – SD-Kartenbetrieb für einfaches Installieren und Updaten
- Umfassende Schnittstellen: 1x Ethernet, 4x USB, 1x HDMI, 1x TYPE-C, 1x SD-Karte, 1x SPI, 3x I2C
- 433MHz RF-Empfänger integriert – für Funk-Schalter oder Sensoren
- Robustes Aluminiumgehäuse für Schutz und gute Kühlung
- Großer Betriebsbereich: -20°C bis +70°C, 20%–80% Luftfeuchtigkeit
- Kompakte Maße: nur 185 × 105 × 18 mm, passt in viele Einbauumgebungen
- Einfache Bedienung via Node-Red im Browser
- Lokale Steuerung – keine Cloud-Pflicht, hohe Datensicherheit
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | KinCony Server-Mini |
| Maße (L x B x H) | 185 × 105 × 18 mm |
| Betriebsspannung | DC 12–24 V |
| Temperaturbereich | -20°C bis +70°C |
| Luftfeuchtigkeit (Betrieb) | 20%–80% RH |
| Relaisausgänge | 8 Kanäle (COM, NO, NC), max. 277VAC/16A oder 125VAC/12A je Kanal |
| Digitaleingänge | 8 DI-Ports für Sensoren oder Taster |
| RF-Empfänger | 433 MHz |
| Netzwerk | 1x Ethernet-Port |
| USB-Anschlüsse | 4x USB |
| HDMI | 1x HDMI |
| TYPE-C | 1x TYPE-C |
| SD-Karten-Slot | 1x SD (nur Lite-Version) |
| SPI-Bus / I2C-Bus | 1x SPI, 3x I2C |
| Kompatible Raspberry Pi Module | Compute Module 4 Lite (SD-Karte) |
| Montage | Schraub- oder DIN-Schiene |
| Gehäuse | Aluminium |
Lieferumfang
- KinCony Server-Mini Board mit Raspberry Pi CM4 Lite Modul
- Robustes Aluminiumgehäuse
Netzteil und Anschlussleitungen sind nicht im Lieferumfang enthalten und bei Bedarf separat zu bestellen.
FAQ
- Für welche Anwendungen eignet sich der Server-Mini?
- Er dient als lokale Automationszentrale für Smart Home, Licht-, Geräte- und Heizungssteuerung, Sicherheits- sowie Industrieanwendungen – ideal für Haus und Gewerbe.
- Was ist das Besondere am CM4 Lite Modul?
- Mit dem CM4 Lite kann das Betriebssystem bequem auf einer SD-Karte installiert, aktualisiert und gesichert werden – besonders praktisch für flexible Setups und schnelle Softwarewechsel.
- Wie erfolgt die Montage?
- Das Aluminiumgehäuse kann mit Schrauben oder auf einer DIN-Schiene im Schaltschrank befestigt werden.
- Welche Eingänge/Ausgänge stehen zur Verfügung?

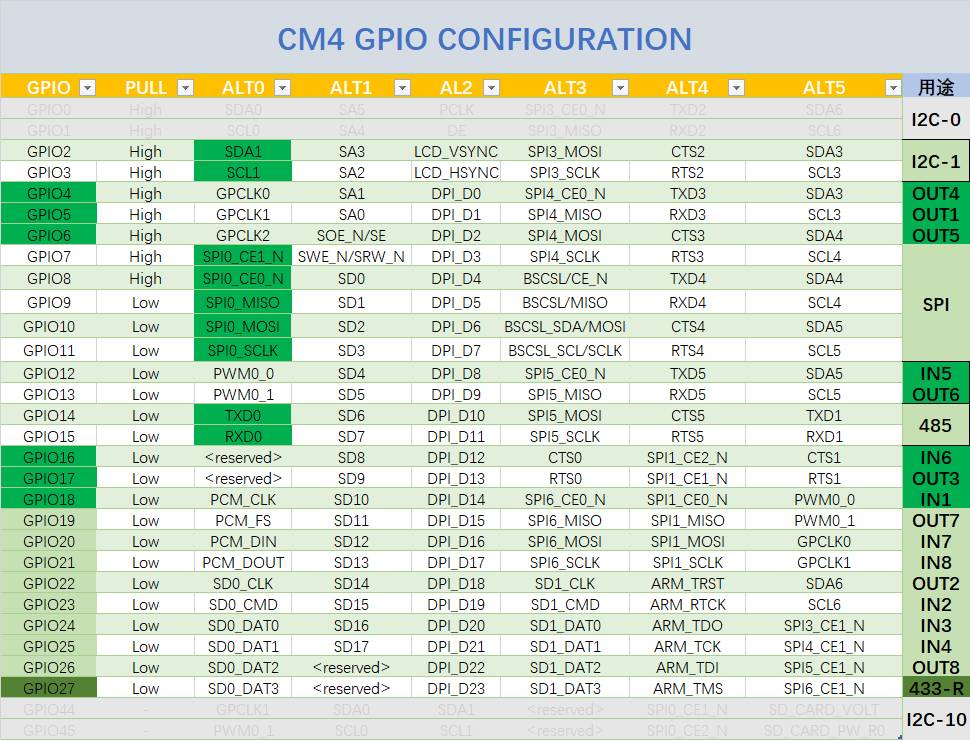

- 8 Relais-Ausgänge zum Schalten von Verbrauchern und 8 Digitaleingänge z. B. für Taster oder Sensoren. Alle sind direkt über die GPIOs des Raspberry Pi angebunden.
- Wie wird das System programmiert und gesteuert?
- Die Steuerung erfolgt über Node-Red, MQTT oder andere kompatible Smart-Home- und Automationslösungen. Die Installation und Konfiguration erfolgen benutzerfreundlich über den Webbrowser.
- Können auch Funksensoren verwendet werden?
- Ja, durch den integrierten 433MHz RF-Empfänger lassen sich verschiedene Funktaster und Sensoren im System einbinden.
- Wie installiere und aktualisiere ich das Betriebssystem?
- Bei der Lite-Version nutzen Sie eine SD-Karte: Einfach das gewünschte Image auf die Karte schreiben, einsetzen und starten. Updates werden durch Austauschen/Klonen der SD-Karte schnell und unkompliziert durchgeführt.
- Kann ich das Gerät komplett lokal nutzen?
- Ja, alle Automatisierungen laufen vollständig lokal ohne Cloud-Abhängigkeit. Das bedeutet mehr Datenschutz und Zuverlässigkeit auch ohne Internetverbindung.
- Welche Lasten und Spannungen darf ich schalten?
- Jedes der 8 Relais kann bis zu 277V AC/16A oder 125V AC/12A steuern. Achten Sie auf die exakte Anschlussleistung der angebundenen Geräte und nutzen Sie geeignete Sicherungen.
- Wie robust ist das Gerät?
- Das massive Aluminiumgehäuse bietet nicht nur Schutz, sondern auch eine gute Wärmeleitung – der Server-Mini ist so für raue Umweltbedingungen und Dauerbetrieb bestens geeignet.
- Welche Schnittstellen helfen bei Erweiterungen?
- Neben Ethernet, USB, HDMI und SD-Slot stehen I2C- und SPI-Schnittstellen bereit – das ermöglicht die problemlose Anbindung von Displays, Erweiterungsboards oder Sensoren.
