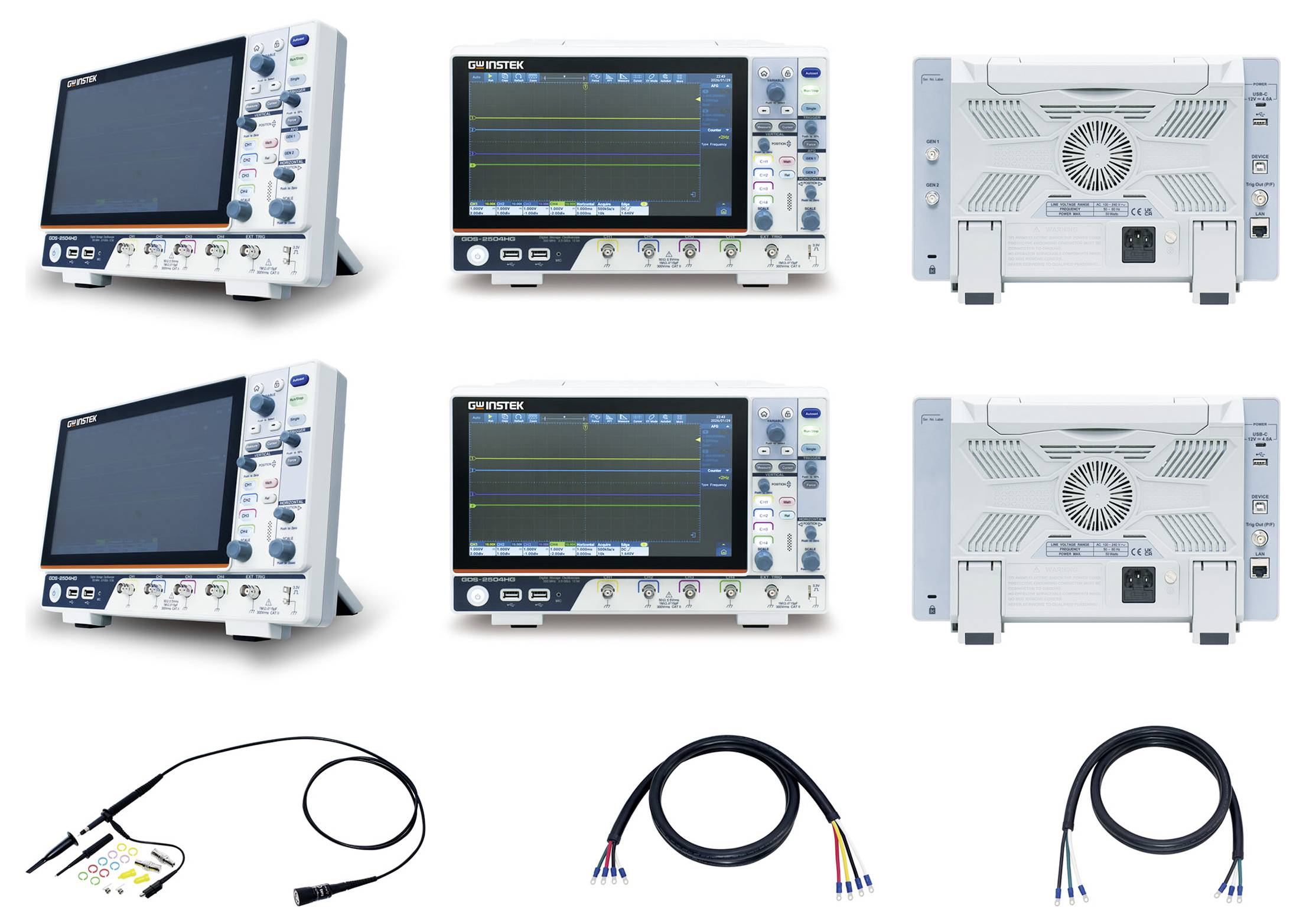

Kollage einer medizinischen Anzeigeeinheit mit Vorder-, Seiten- und Rückansicht mit Kabeln/Zubehör, die das Gerät und seine Anschlüsse veranschaulicht.

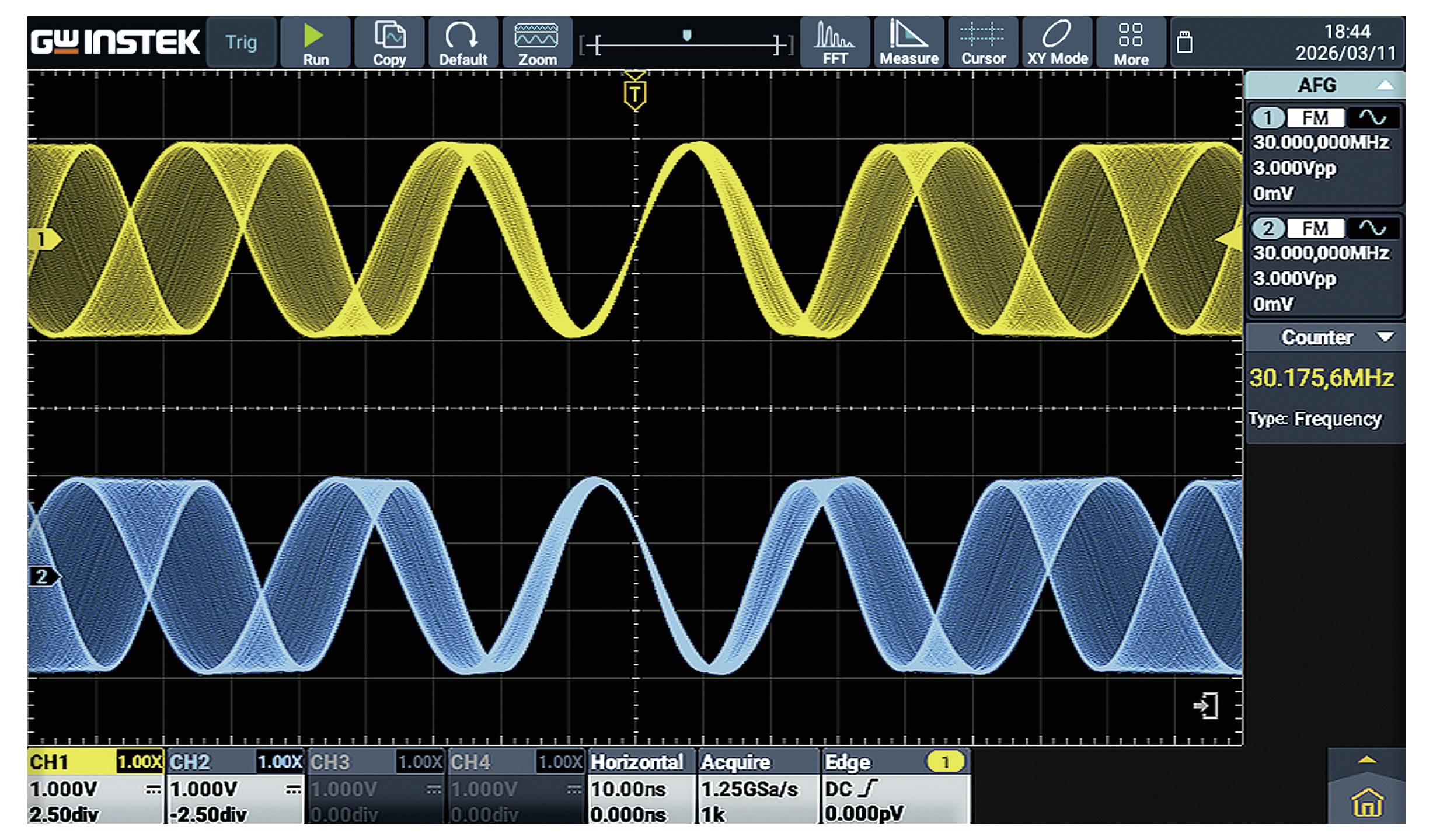

Oszilloskop-Anzeige mit zwei überlagerten Wellenformen, gelb CH1 und blau CH2, mit Frequenzzähler, der etwa 30,176 MHz anzeigt.

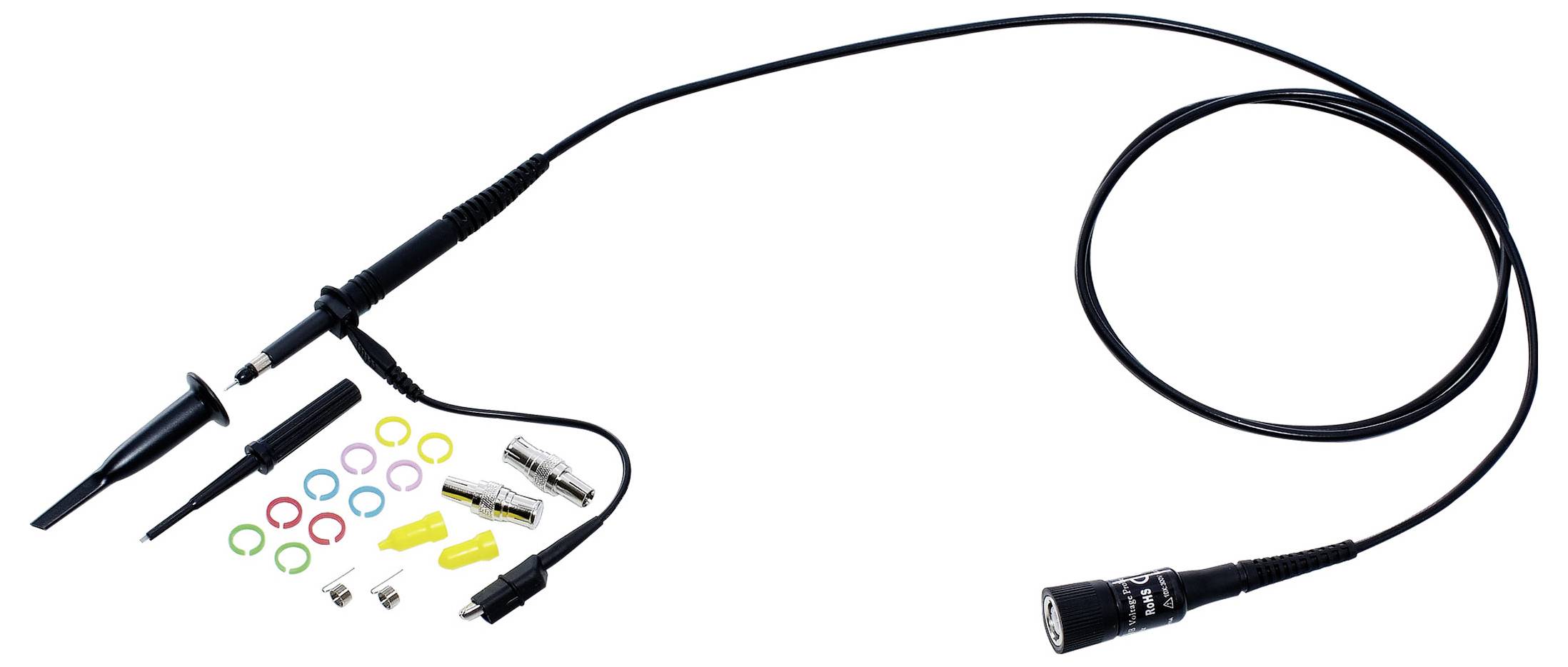

Schwarzes Prüfkabelsatz-Testleitungsset mit zwei spitzen Messspitzen, Klemmen und kleinen Steckverbindern auf weißem Hintergrund.

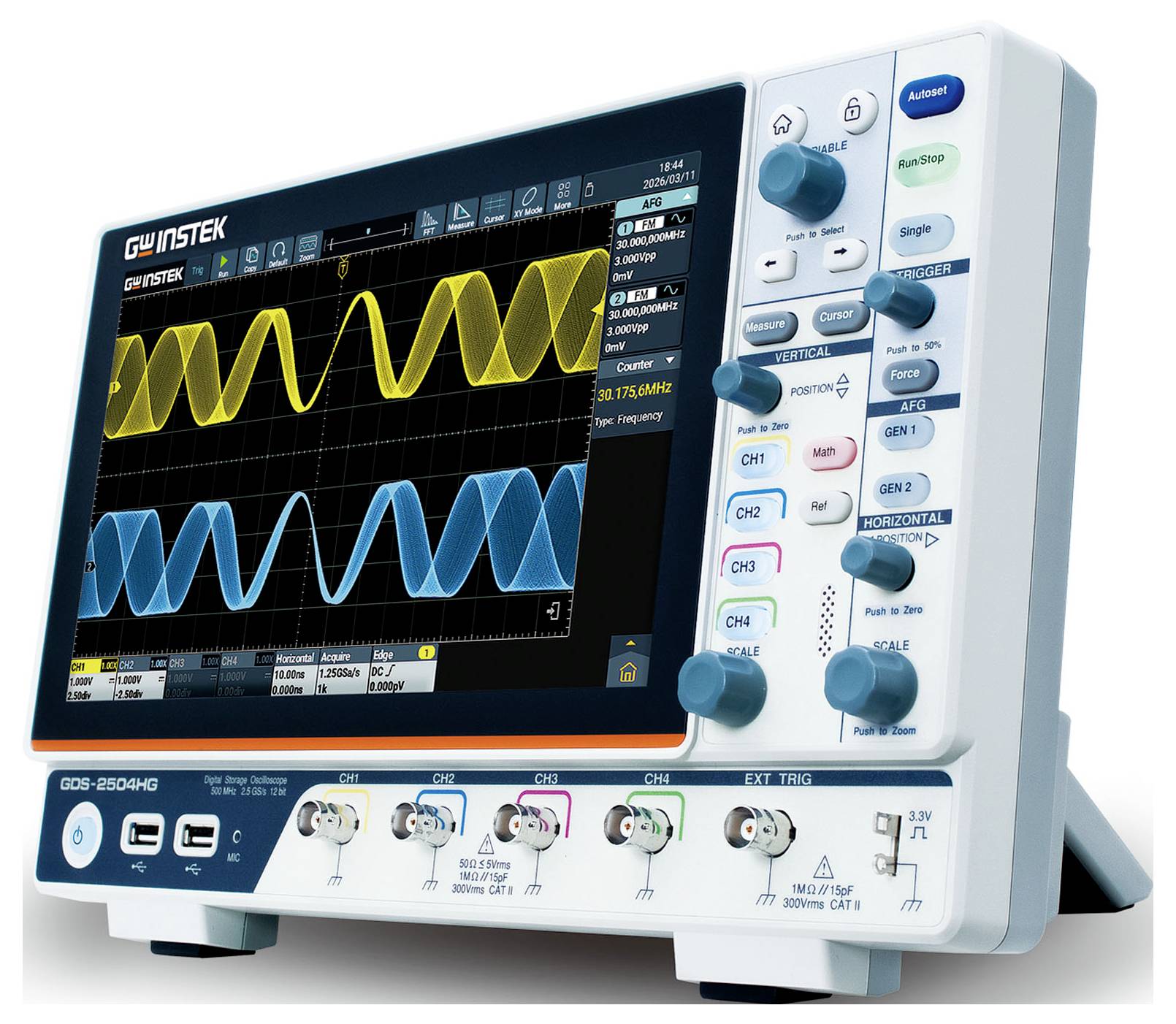

Digitales Oszilloskop mit zwei Wellenformspuren, gelb und blau, auf dem Bildschirm angezeigt, und Bedienknöpfen auf der rechten Seite, auf weißem Hintergrund.

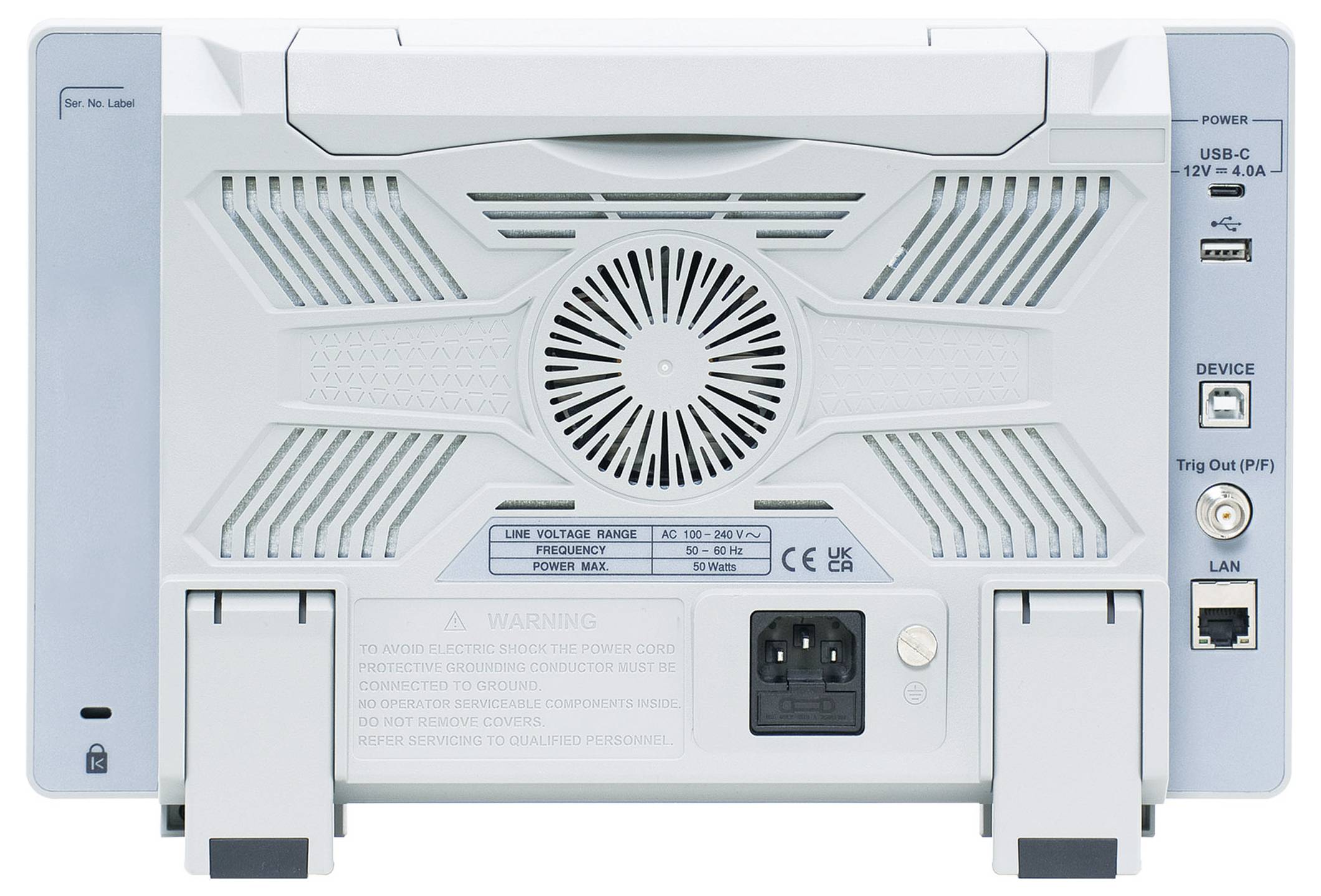

Rückansicht eines Monitors mit Lüftungsgitter, Stromeingangund Seitenschächten mit den Bezeichnungen USB-C, Gerät, Trigger und LAN.
Dieses Angebot gilt nur für Geschäftskunden
30 Tage kostenlose Rücksendung
Verkauf & Versand:
voelkner
GW Instek GDS-2504HG (AFG) Digital-Oszilloskop 500MHz 2.5 GSa/s 500 Mpts 12 Bit Digital-Speicher (DSO) 1St.
Dieses Angebot gilt nur für Geschäftskunden

Produktbeschreibung

Überblick

12-Bit-Hardware-Auflösung
Bandbreite: 500 MHz
Vertikalgenauigkeit: bis zu 5 mV ± 1,5 %
Horizontalgenauigkeit: ± 1 ppm
Maximale Echtzeit-Abtastrate: 2,5 GS/s
Maximale Speichertiefe: 500 Mpts (350/500 MHz); 100 Mpts (250 MHz)
1 Mpt FFT-AnalyseIntegriertes Digitalvoltmeter (DVM), 6-stelliger Frequenzzähler und digitale Filter
Durchdachtes Design zur Vermeidung von Bedienfehlern
14 Trigger-Typen + 43 automatische Messparameter (mit Statistik)
Standardmäßig 5 serielle Bus-Trigger- & Dekodierfunktionen: RS232/UART, I²C, SPI, CAN oder LIN
Leicht zu erlernen und zu bedienen: 11 integrierte Sprachen

Beschreibung

Das GW Instek GDS-2504HG sprengt die Grenzen herkömmlicher Oszilloskope und vereint Laborpräzision mit mobiler Flexibilität. Dank des neu entwickelten 12-Bit-ADCs gehören verrauschte, grobe Wellenformen der Vergangenheit an – ideal für anspruchsvolle Leistungselektronik, Automotive-Bus-Validierung oder den modernen Lehrbetrieb. Ausgestattet mit einem reaktionsschnellen Android-System sowie einem integrierten 50 MHz Arbiträrwellengenerator meistert dieses smarte All-in-One-Werkzeug komplexe Stimulus-Response-Tests und Systemverifikationen im Handumdrehen direkt vor Ort oder am Labortisch.

Eigenschaften

43 automatische Messparameter mit Statistikfunktion.
Android-Betriebssystem mit integriertem WPS Office zur direkten PDF-, Dokumenten- und Videoverarbeitung.
Frequenzganganalyse (Bode-Plot) zur Überprüfung der Stabilität von Netzteilen und Filtern.
Segmentierter Speicher und Peak-Detektion (0,8 ns typisch)

Lieferumfang

  • 1x GDS-2504HG Oszilloskop
  • 4x Passiver Tastkopf
  • 1x Netzkabel
  • 1x USB-Kabel
  • 1x BNC-Kabel
  • Kostenloser Download: OpenWave PC-Software und LabVIEW-Treiber

Stichwörter

GW Instek, 03LLDS2504GS, GDS-2504HG (AFG), oszilloskop, oszi, dso
