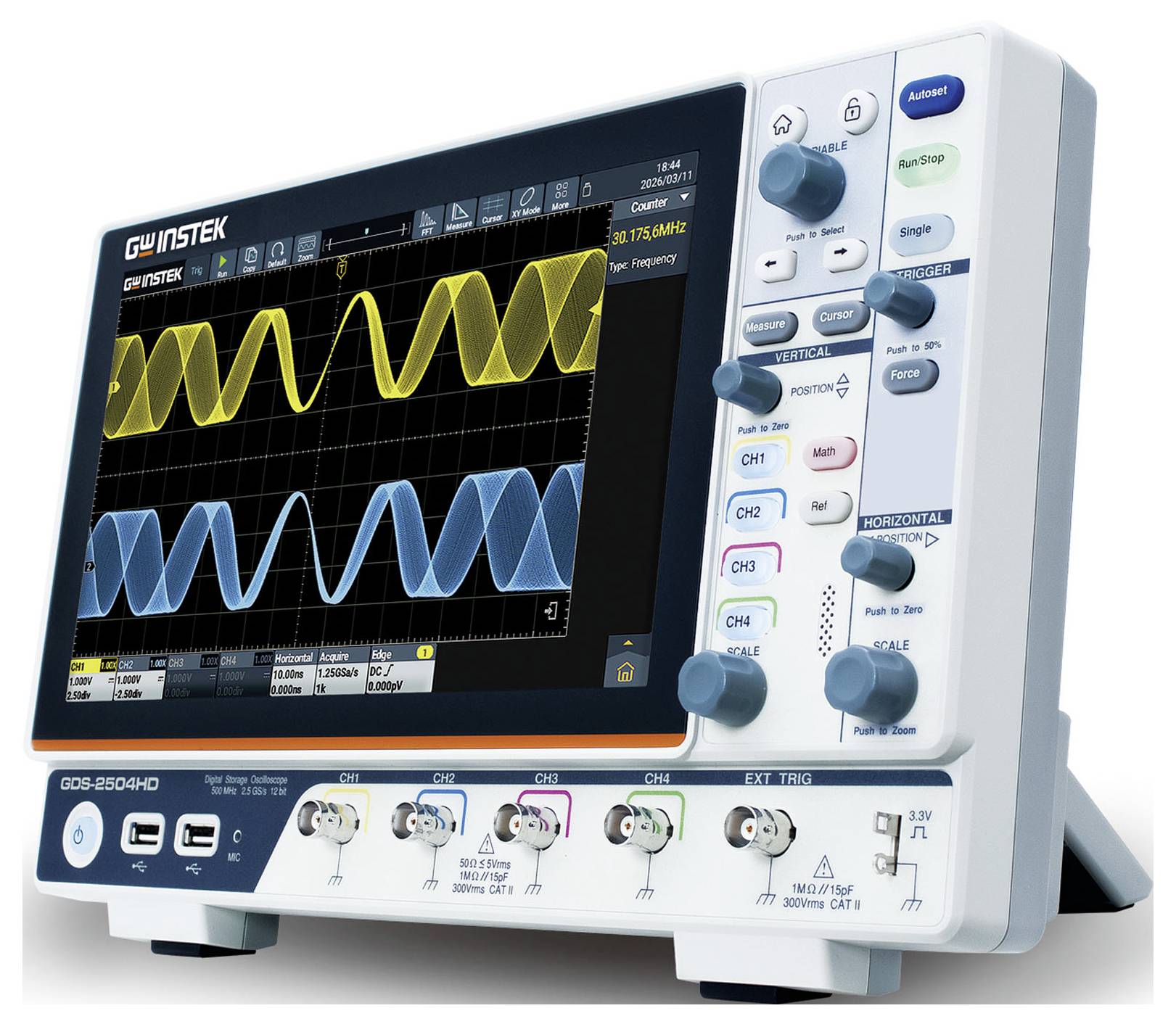

GW Instek GDS-2354HG (AFG) Digital-Oszilloskop 350MHz 2.5 GSa/s 500 Mpts 12 Bit Digital-Speicher (DSO) 1St.
Produktbeschreibung
Überblick
12-Bit-Hardware-Auflösung
Bandbreite: 350 MHz
Vertikalgenauigkeit: bis zu 5 mV ± 1,5 %
Horizontalgenauigkeit: ± 1 ppm
Maximale Echtzeit-Abtastrate: 2,5 GS/s
Maximale Speichertiefe: 500 Mpts (350/500 MHz); 100 Mpts (250 MHz)
1 Mpt FFT-AnalyseIntegriertes Digitalvoltmeter (DVM), 6-stelliger Frequenzzähler und digitale Filter
Durchdachtes Design zur Vermeidung von Bedienfehlern
14 Trigger-Typen + 43 automatische Messparameter (mit Statistik)
Standardmäßig 5 serielle Bus-Trigger- & Dekodierfunktionen: RS232/UART, I²C, SPI, CAN oder LIN
Leicht zu erlernen und zu bedienen: 11 integrierte Sprachen
Beschreibung

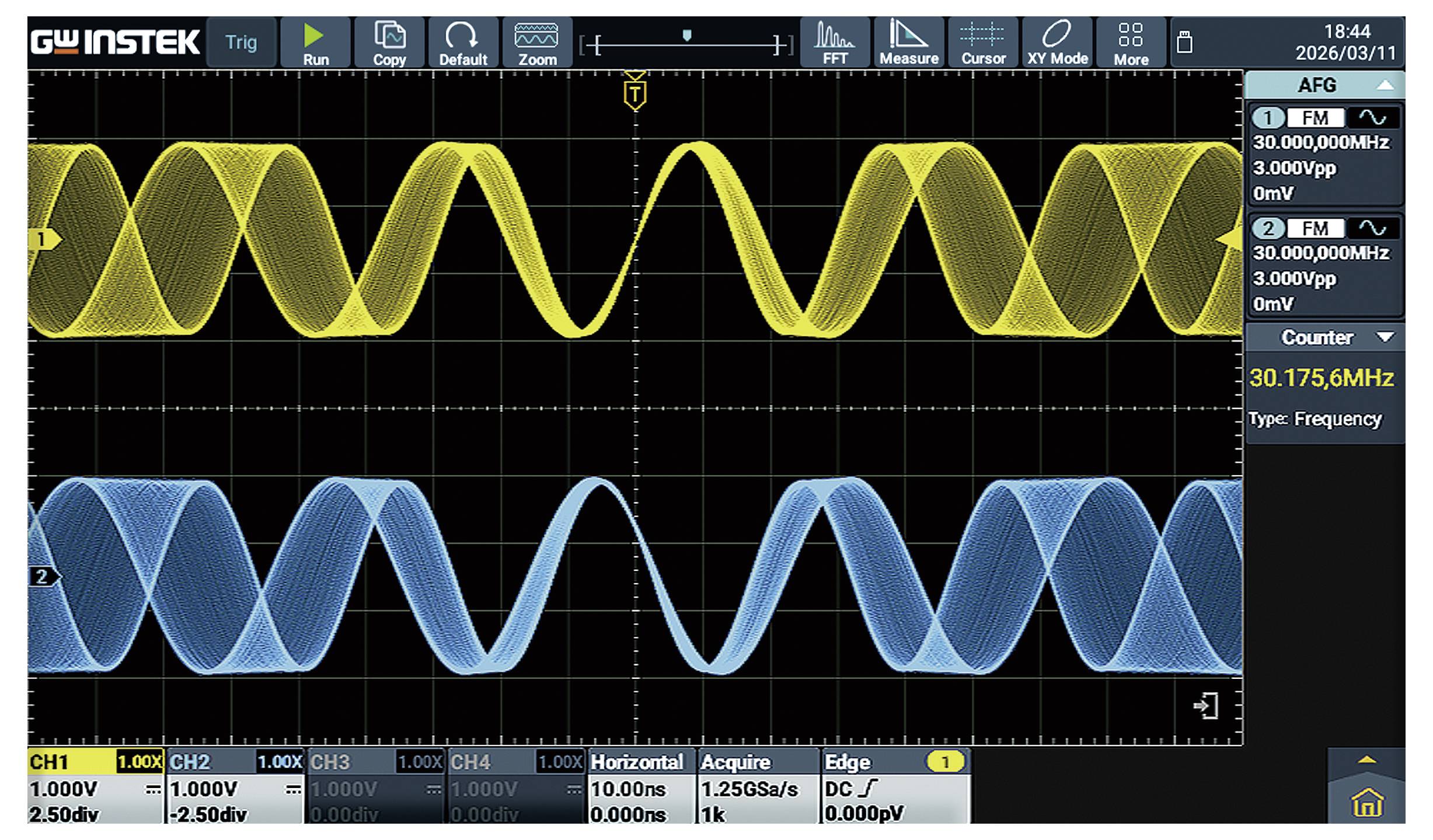

Das GW Instek GDS-2354HG durchbricht traditionelle Labor-Grenzen. Mit seiner echten 12-Bit-Hardware-Hochauflösung liefert es eine kompromisslose Signalreinheit und vertikale Klarheit, die schwächste Nuancen sichtbar macht. Dank des integrierten Android-basierten Systems inklusive smarter Multimedia- und Web-Control-Unterstützung sowie dem eingebauten 50 MHz Arbiträrwellengenerator eignet es sich perfekt als ganzheitlicher Mess-Hub. Ob für den flexiblen Einsatz im Außendienst via Type-C-Speisung oder moderne, digitalisierte Lehr- und Laborumgebungen – dieses All-in-One-Oszilloskop bietet überragende Performance bei exzellenter Wirtschaftlichkeit.
Eigenschaften
14 Trigger-Typen (inkl. Edge, Pulse Width, Runt, Slope und serielle Busse wie I²C, SPI, RS232/UART, CAN, LIN).
43 automatische Messparameter mit Statistikfunktion.
Smarte Android-Benutzeroberfläche mit Multi-Touch, Screen-Recording und WPS-Office-Unterstützung (PDF, Videos, Dokumente).
Frequenzgang-Analyse (FRA) zur Verifikation von Filtern und Netzteilstabilitäten via Bode-Plot.
Interner Speicher für bis zu 3 GB Setups/Wellenformen.

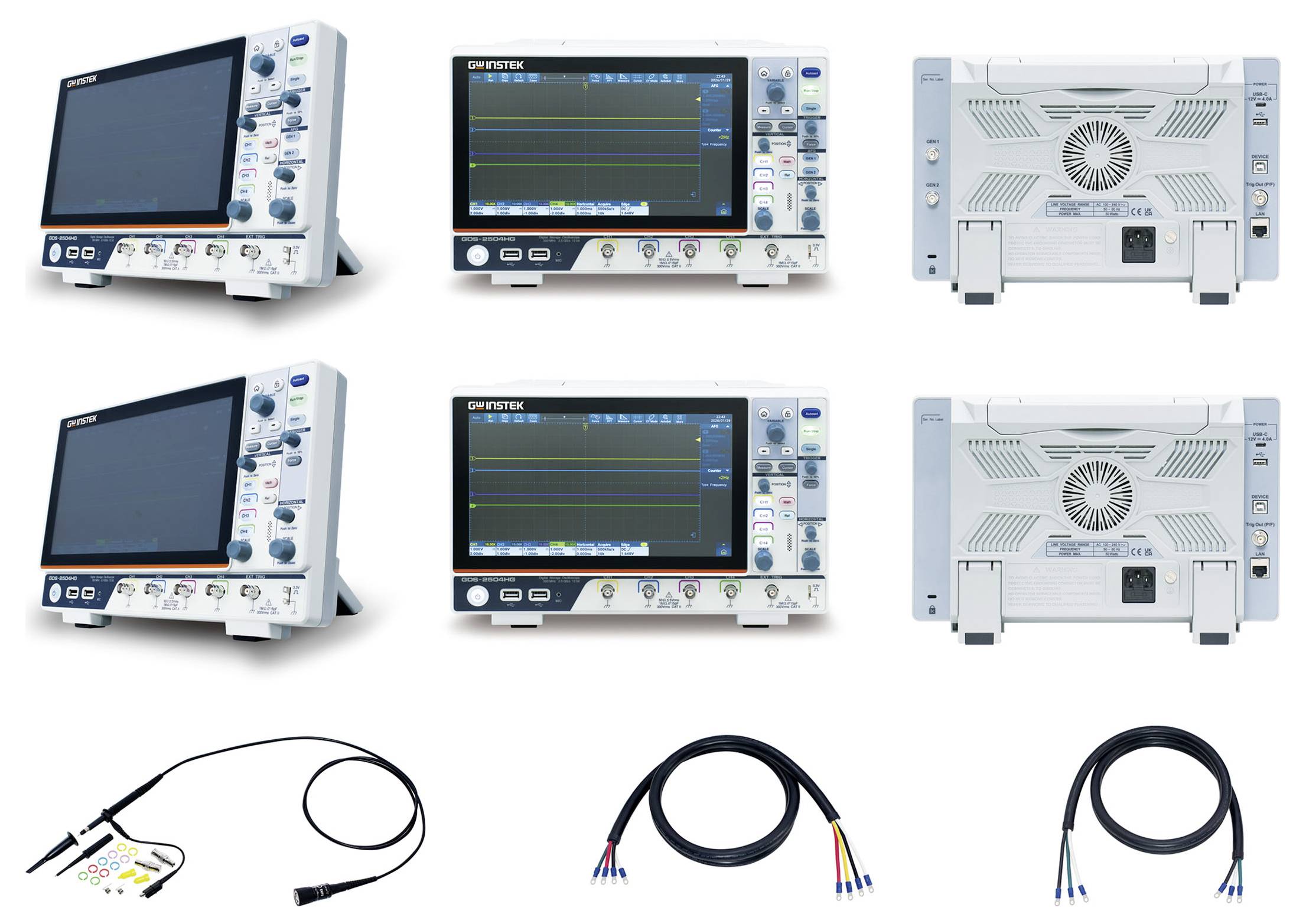

Lieferumfang
- 1x GDS-2354HG Digital-Oszilloskop

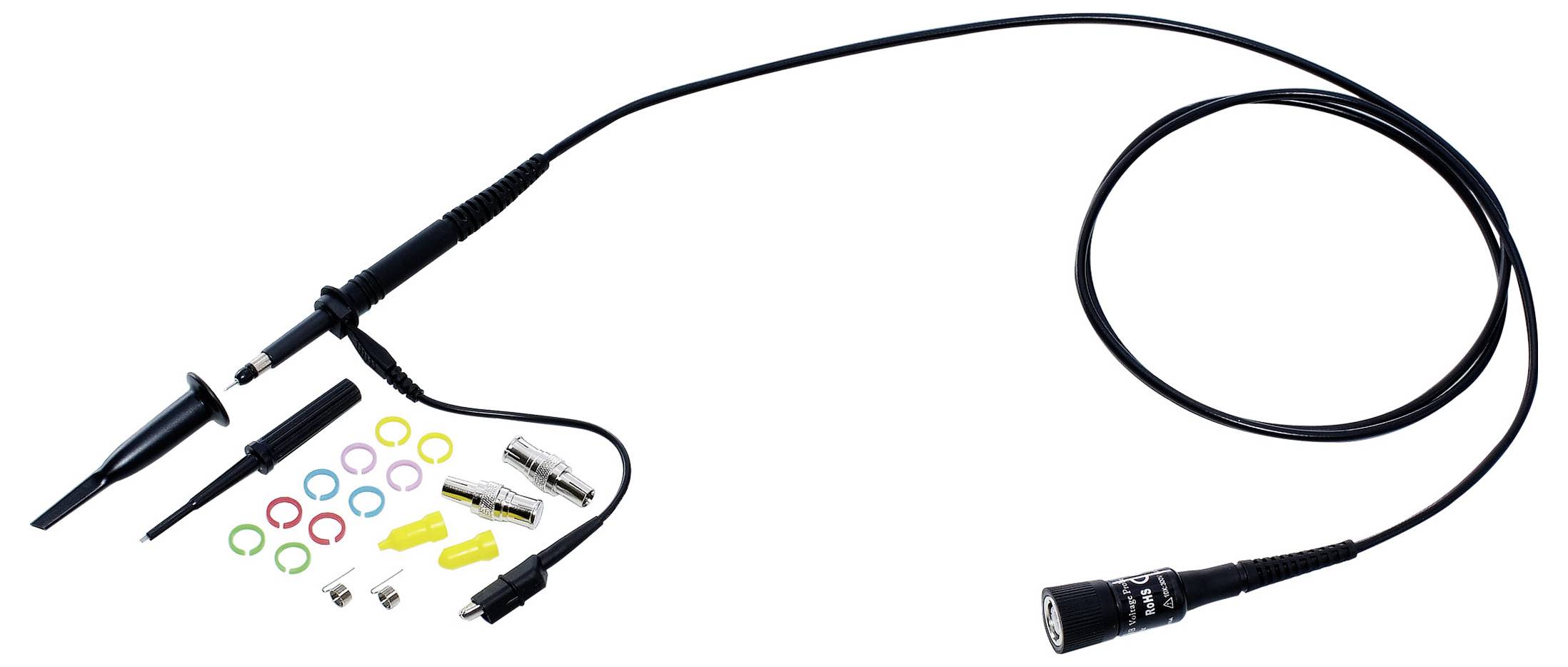

- 4x Passiver Tastkopf
- 1x Netzkabel
- 1x USB-Kabel
- 1x BNC-Kabel
- Kostenloser Download: PC-Software (OpenWave) & LabVIEW-Treibe
Stichwörter
GW Instek, 03LLDS2354GS, GDS-2354HG (AFG), oszilloskop, oszi, dso
