GW Instek GDS-2354HD Digital-Oszilloskop 350MHz 2.5 GSa/s 500 Mpts 12 Bit Digital-Speicher (DSO) 1St.
Produktbeschreibung
Überblick
12-Bit-Hardware-Auflösung
Bandbreite: 350 MHz
Vertikalgenauigkeit: bis zu 5 mV ± 1,5 %
Horizontalgenauigkeit: ± 1 ppm
Maximale Echtzeit-Abtastrate: 2,5 GS/s
Maximale Speichertiefe: 500 Mpts (350/500 MHz); 100 Mpts (250 MHz)
1 Mpt FFT-AnalyseIntegriertes Digitalvoltmeter (DVM), 6-stelliger Frequenzzähler und digitale Filter
Durchdachtes Design zur Vermeidung von Bedienfehlern
14 Trigger-Typen + 43 automatische Messparameter (mit Statistik)
Standardmäßig 5 serielle Bus-Trigger- & Dekodierfunktionen: RS232/UART, I²C, SPI, CAN oder LIN
Leicht zu erlernen und zu bedienen: 11 integrierte Sprachen
Beschreibung
Das GW Instek GDS-2354HD bricht mit herkömmlichen Limitierungen und vereint die hohe Präzision stationärer Laborgeräte mit der Flexibilität tragbarer Instrumente. Dank des neu entwickelten 12-Bit-Hardware-ADCs stellt es Wellenformen kompromisslos scharf und detailgetreu dar – ideal für anspruchsvolle Leistungselektronik, Automotive-Busanalysen oder medizinische Messtechnik. Das intuitive, Android-basierte System ermöglicht eine zeitgemäße, digitale Bedienung, Dokumentenbearbeitung sowie Fernsteuerung, was das Gerät zum perfekten All-in-One-Begleiter in Forschung, Entwicklung und moderner Lehre macht.
Eigenschaften
All-in-One Analyse-Werkzeug: Integrierter 6-stelliger Frequenzzähler, digitales Voltmeter (DVM) und mathematische Funktionen (inklusive Digitalfilter).
Serielles Bus-Triggering & Dekodierung: Standardmäßige Unterstützung für 5 Protokolle: RS232/UART, I²C, SPI, CAN und LIN.
Erweiterte Mathematik: Unterstützt standardmäßig eine 1 Mpts FFT-Analyse zur präzisen Identifikation von Kommunikationsfehlern und EMI.
Umfangreiche Werkzeuge: 14 Triggertypen und 43 automatische Messparameter mit detaillierten Statistikfunktionen.

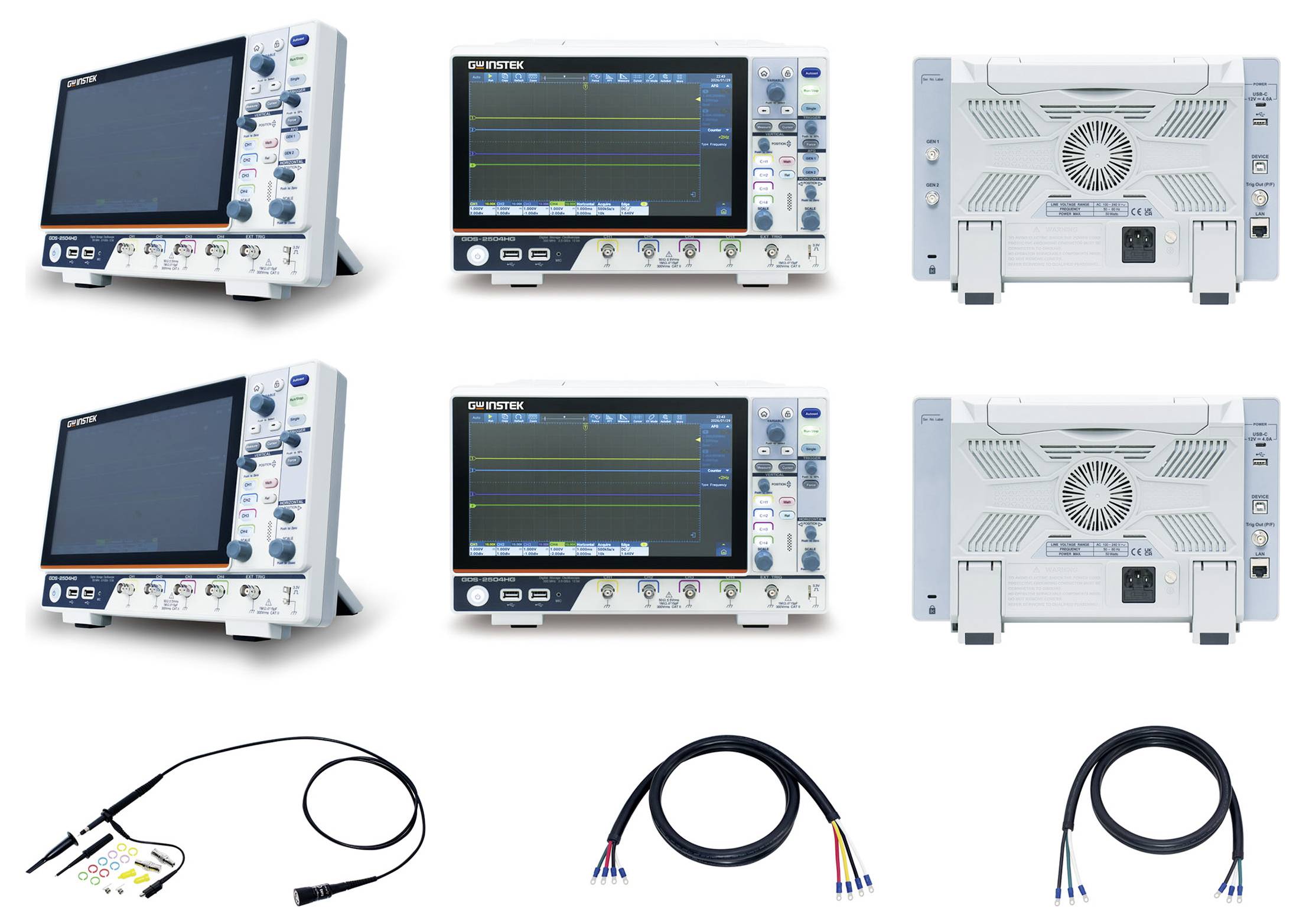

Lieferumfang
- 1x GDS-2354HD Digital Storage Oscilloscope

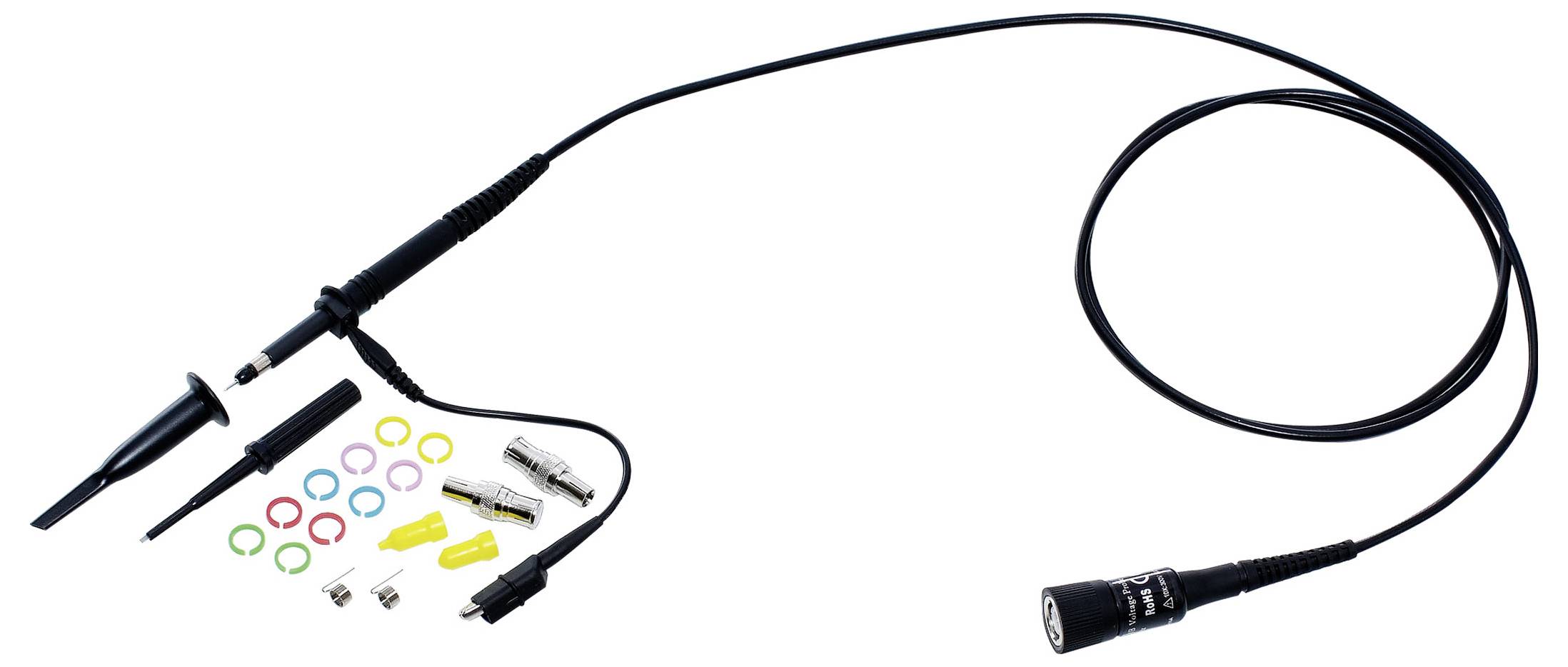

- 4x Passiver Tastkopf
- 1x Netzkabel
- 1x USB-Kabel
- Kostenloser Download: OpenWave PC-Software & LabVIEW-Treiber
Stichwörter
GW Instek, 03LLDS2354DS, GDS-2354HD, oszilloskop, oszi, dso
