GW Instek GDS-2254HG Digital-Oszilloskop 250MHz 2.5 GSa/s 100 Mpts 12 Bit Digital-Speicher (DSO) 1St.

Überblick

Bandbreite: 250 MHz
Vertikalgenauigkeit: bis zu 5 mV ± 1,5 %
Horizontalgenauigkeit: ± 1 ppm
Maximale Echtzeit-Abtastrate: 2,5 GS/s
Maximale Speichertiefe: 100 Mpts (250 MHz)
1 Mpt FFT-AnalyseIntegriertes Digitalvoltmeter (DVM), 6-stelliger Frequenzzähler und digitale Filter
Durchdachtes Design zur Vermeidung von Bedienfehlern
14 Trigger-Typen + 43 automatische Messparameter (mit Statistik)
Standardmäßig 5 serielle Bus-Trigger- & Dekodierfunktionen: RS232/UART, I²C, SPI, CAN oder LIN
Leicht zu erlernen und zu bedienen: 11 integrierte Sprachen

Beschreibung

Das GW Instek GDS-2254HG bricht die traditionellen Grenzen von Laboroszilloskopen. Ausgestattet mit einer echten 12-Bit-Hardware-Auflösung liefert es eine kompromisslose Signalreinheit und stellt selbst schwächste Signalbzw. Wellenformdetails gestochen scharf dar. Dank des innovativen, flüssigen Android-Betriebssystems mit Multi-Touch-Oberfläche und nützlichen Präsentations- und Dokumentenfeatures eignet es sich ideal für moderne Lehrumgebungen, Forschungslabors und den anspruchsvollen Außendienst. Die integrierten Profi-Werkzeuge – wie der 50 MHz Arbiträr-Signalgenerator für Stimulus-Response-Tests und die integrierte Bode-Plot-Funktion zur Stabilitätsanalyse von Netzteilen – machen dieses kompakte Leichtgewicht zu einer vollumfänglichen, mobilen Messzentrale.

Eigenschaften

Betriebssystem: Android-basiertes System mit integriertem WPS Office, Medienplayer und PDF-Unterstützung.
Bedienung: Multi-Touch-Gestensteuerung, Bildschirmaufzeichnung und Web Control zur Fernsteuerung.
Trigger-Typen (14 Formen): Flanke, Pulsbreite (Glitch), Video, Pulse Runt, Anstiegs- und Abfallzeit (Slope), Windows, N-te Flanke, Logik, Timeout, Bus (I²C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen: 43 Messparameter mit statistischer Auswertung.
Erweiterte Analyse: 1 Mpts FFT-Analyse (Darstellung in Vrms, dBVrms, Radiant oder Grad).
Signalspeicherung: Interner Speicher für bis zu 100 MB Messdaten , erweiterbar über USB-Massenspeicher.

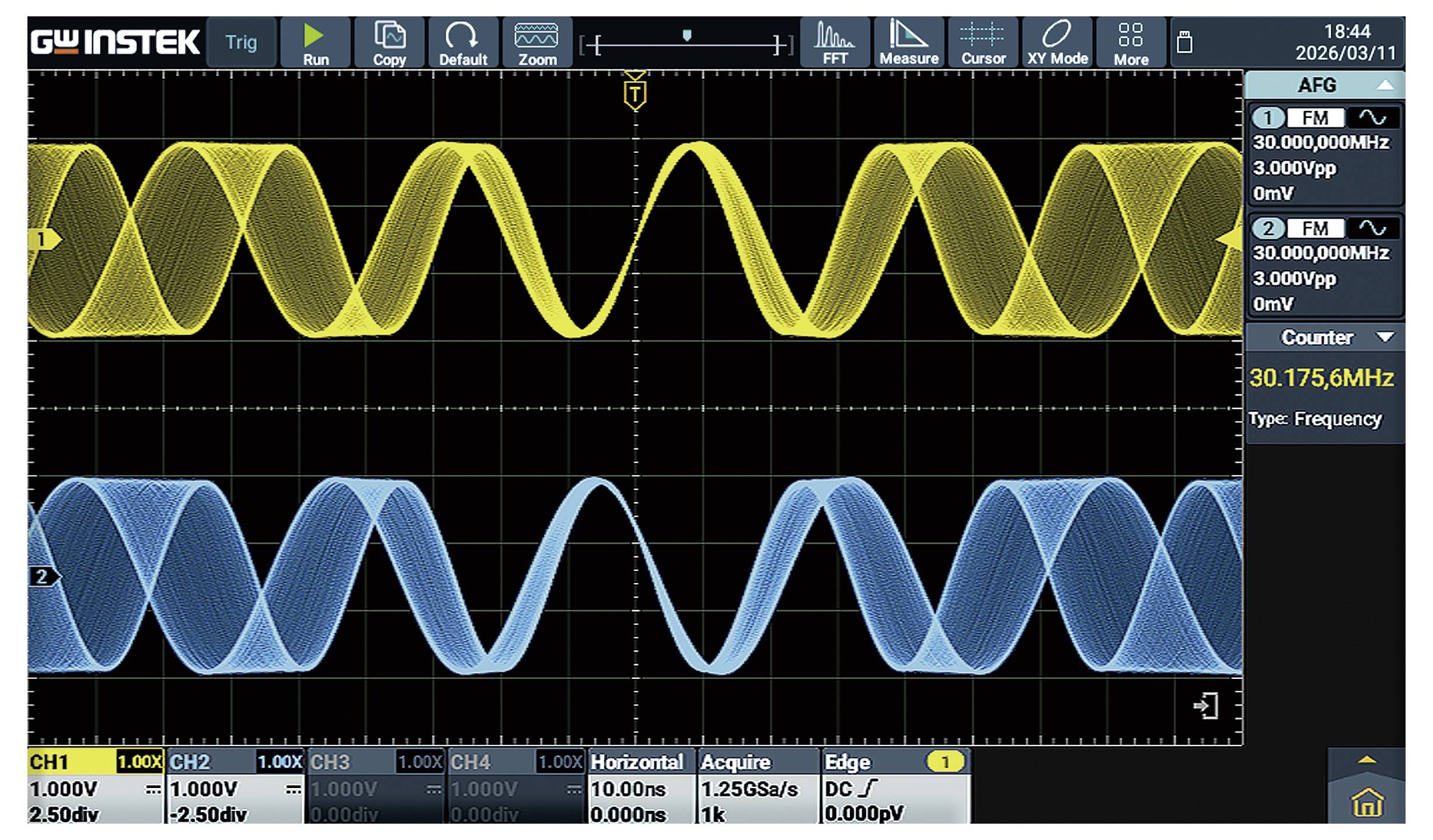

AFG-Zusatzfunktionen: One-Key-Copy zur Replikation realer Signalanomalien.

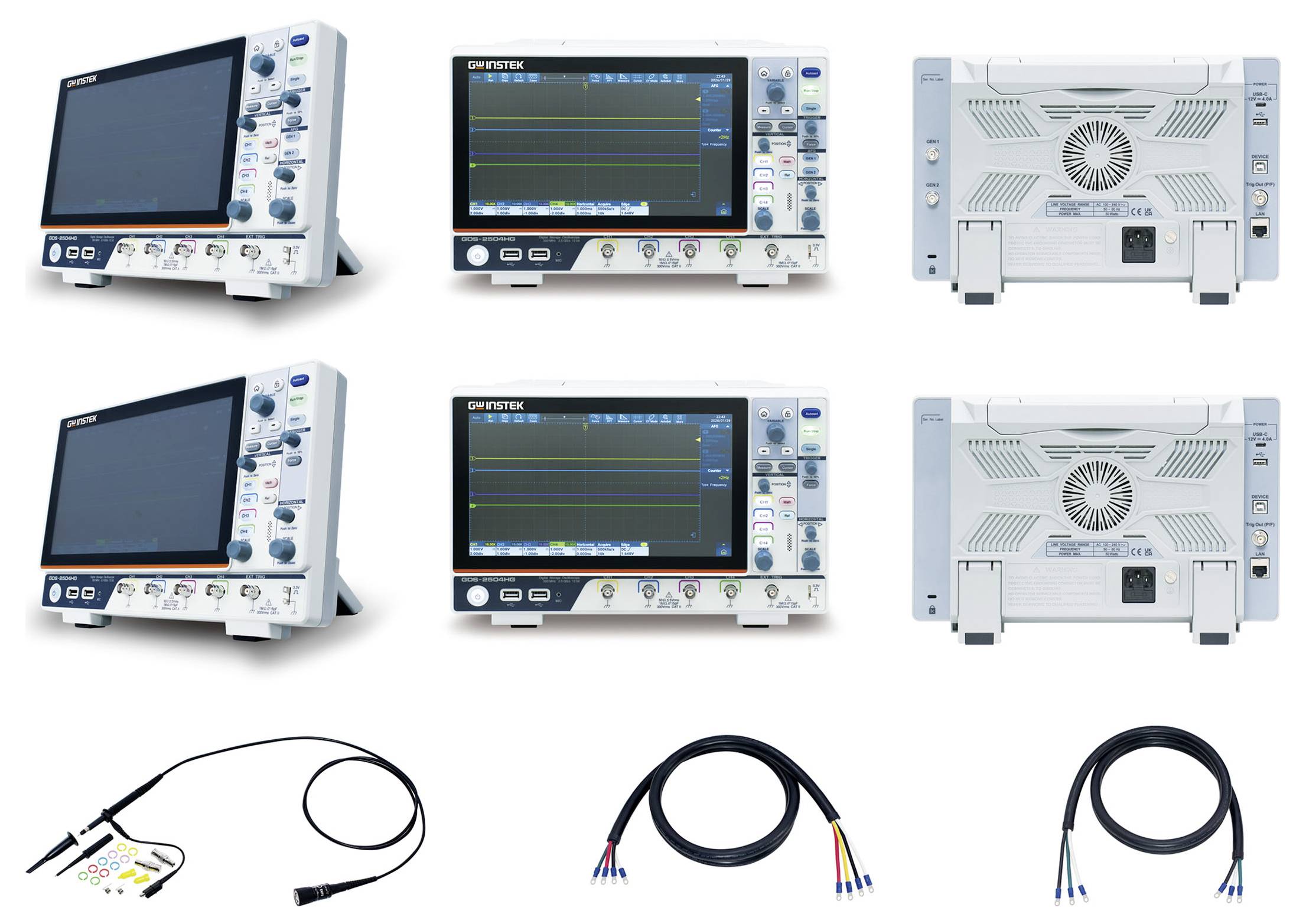

Lieferumfang

• 1x Digitales Speicheroszilloskop GDS-2254HG

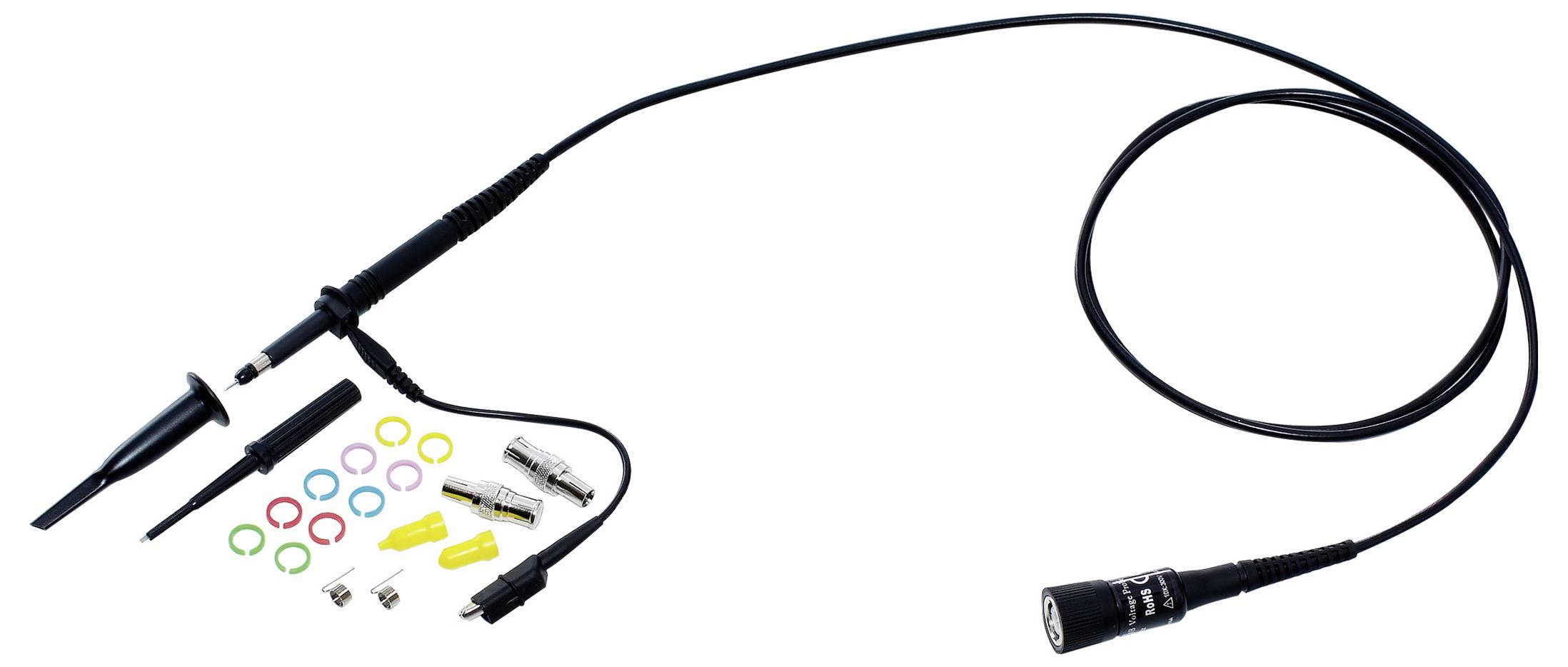

• 4x Passiv-Messsonden (Probes)
• 1x Netzkabel
• 1x USB-Kabel
• 1x BNC-Kabel
• Kostenloser Download: PC-Software "OpenWave" und LabVIEW-Treiber
