Beschreibung
Konzept und Funktion

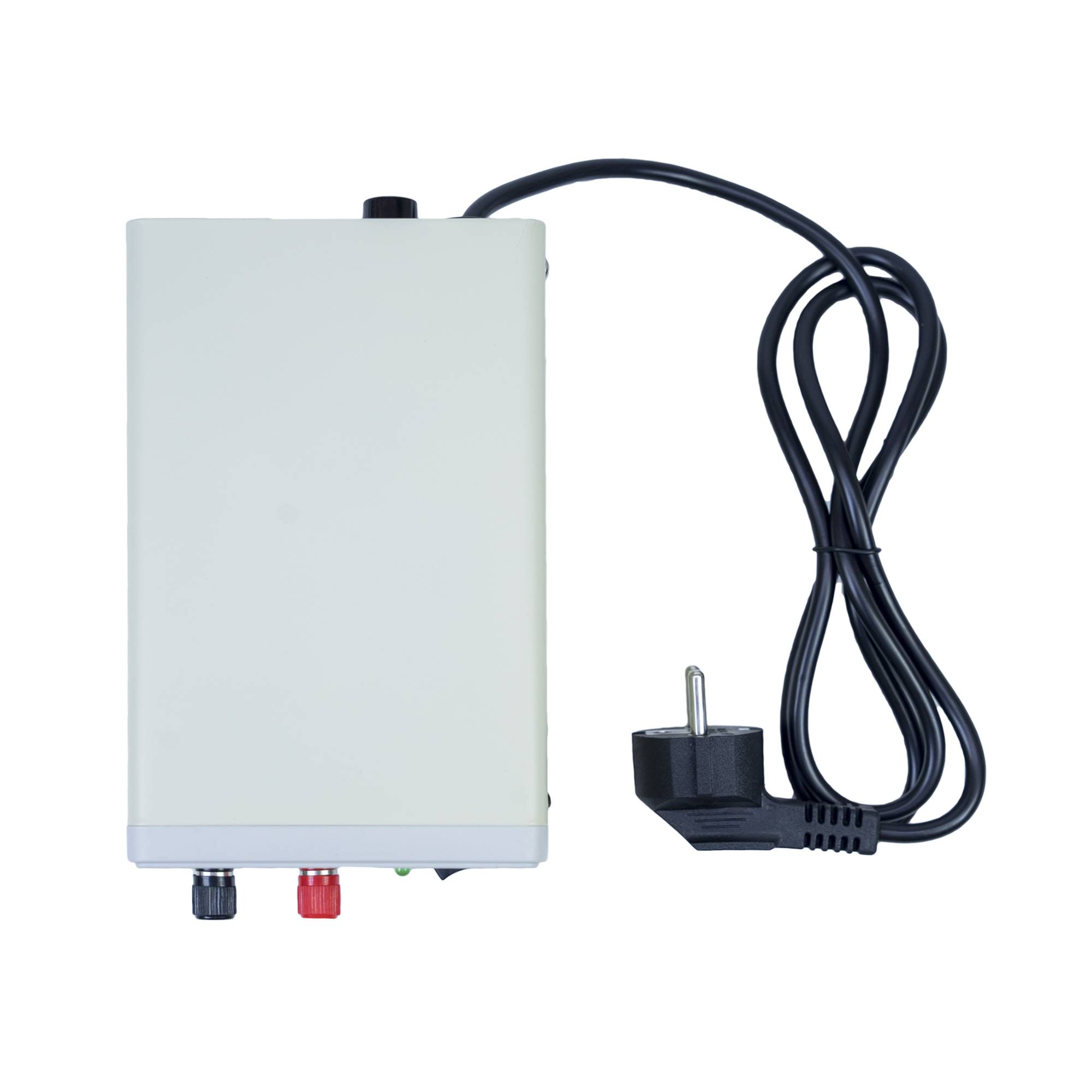

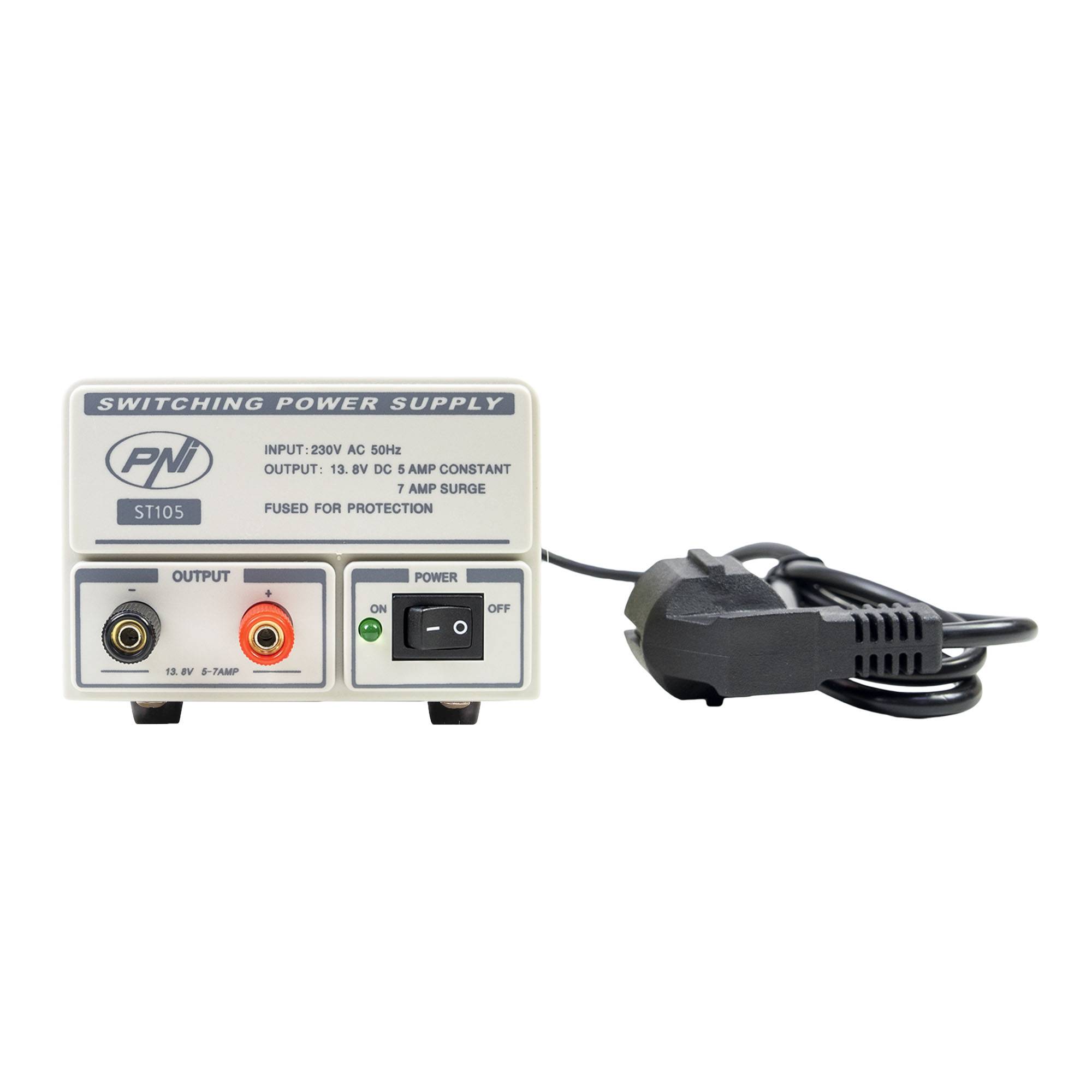

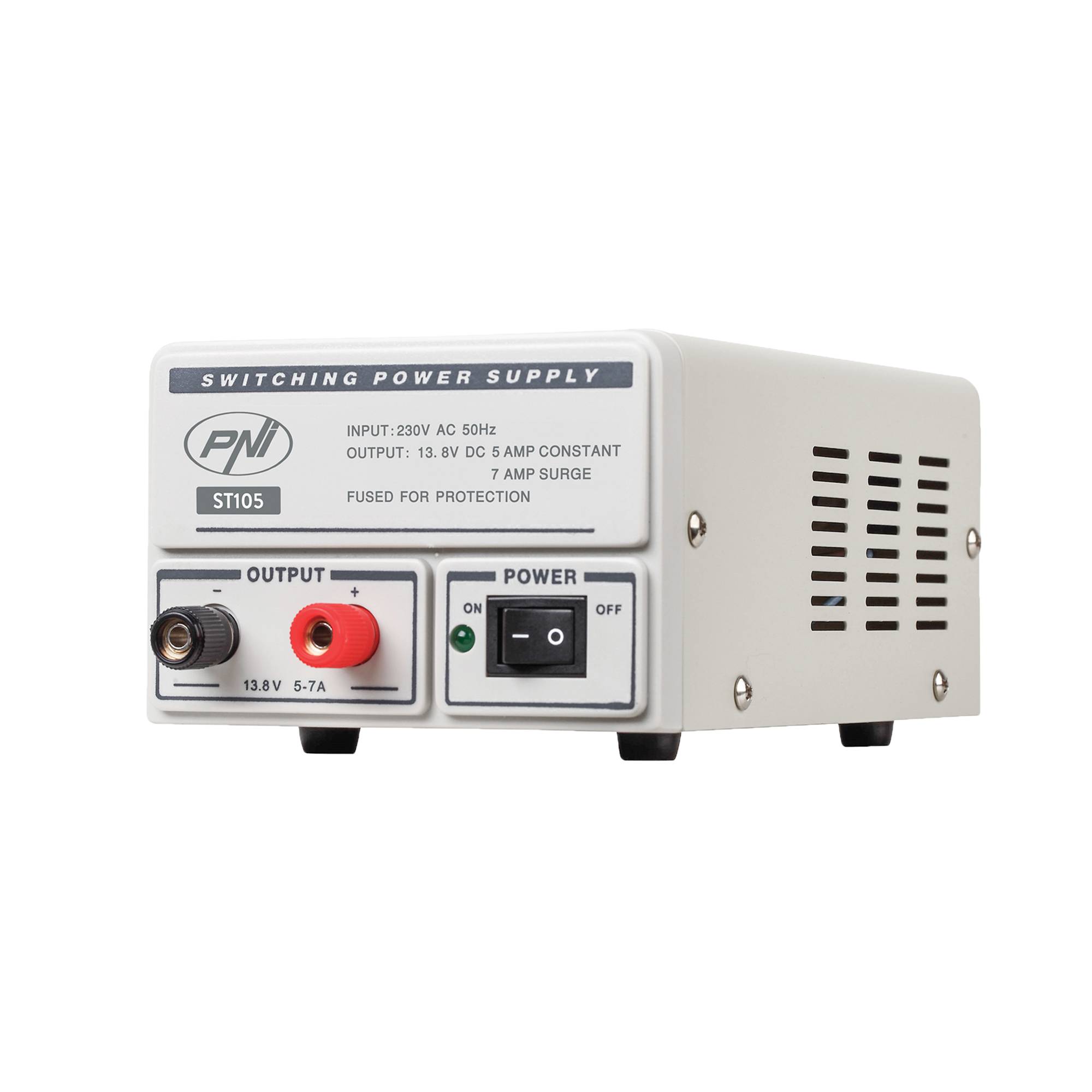

Das Schaltspannungsnetz PNI ST105 wandelt das Netzteil aus dem 230 V AC Netz in eine DC DC DC Gleichspannung (13,8 V nominal) um und unterstützt einen Gleichstrom von bis zu 5 A, mit einer Spitze von bis zu ~7 A. Mit dieser Funktion eignet sich das Gerät für die Stromversorgung von elektronischen Geräten, die eine 12 V DC Stromversorgung benötigen.
Wichtigste technische Spezifikationen
Der ST105 unterstützt eine Eingangsspannung von 230 V AC ±20 % bei 50 Hz und einen Ausgang von 13,8 V DC ±2 %. Die Welligkeit (Welligkeitsspannung) beträgt nicht mehr als 100 mVp-p, was auf ein geringes elektrisches Rauschen hinweist.
|
Vorteile in der Anwendung und typische Anwendungen
Dank seiner Schalttechnologie bietet der ST105 einen hohen Wirkungsgrad und geringe Verluste und ermöglicht so einen langzeitstabilen Betrieb mit Schutz vor Überlast und instabilen Spannungen. Er ist ideal für Anwendungen wie CCTV-Systeme, Zutrittskontrolle und andere Installationen, die eine stabile Stromversorgung bei 12 V DC erfordern.
Installation & Sicherheit

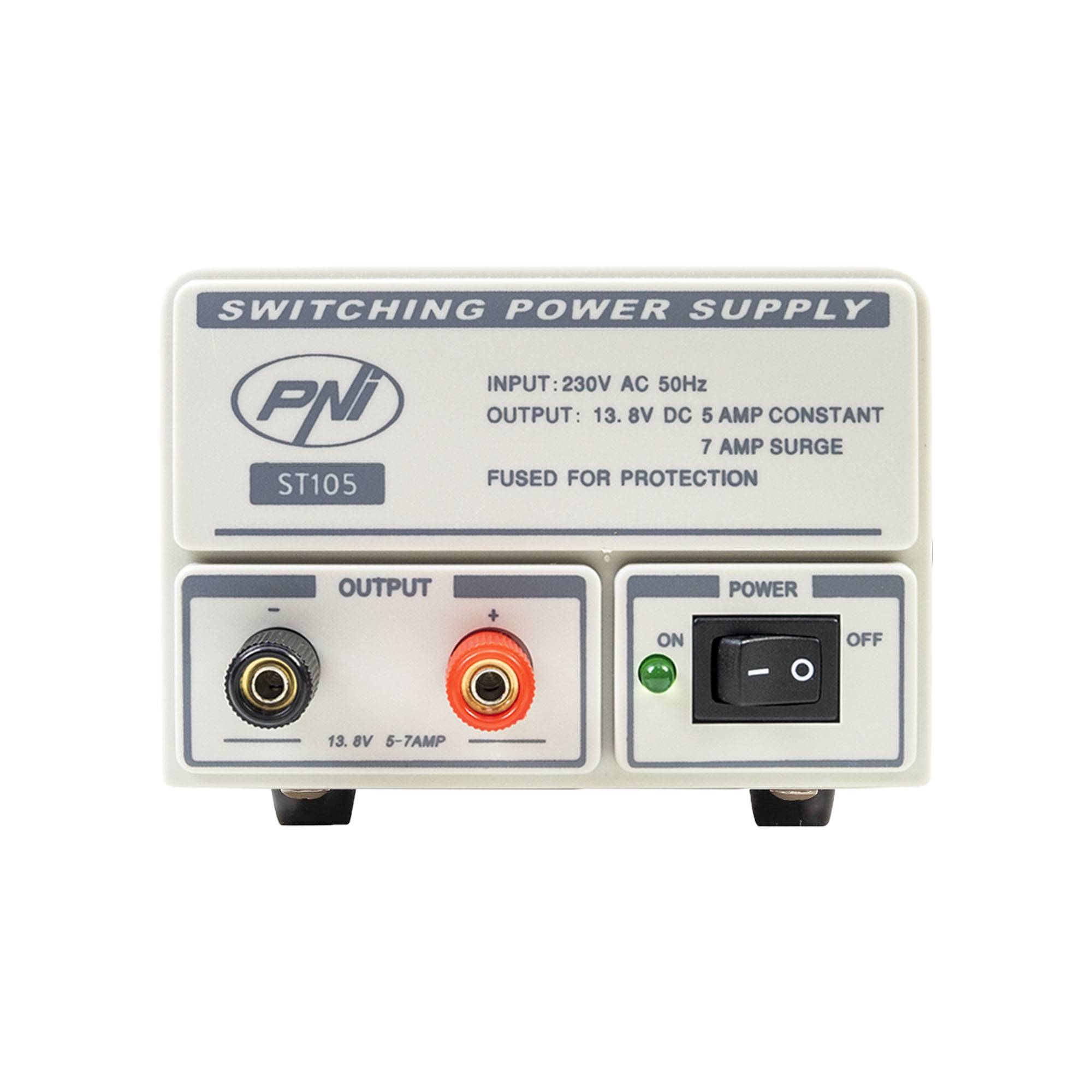

Die Installation ist intuitiv: Schließen Sie die Last an die Ausgangsklemmen (+ und -) an, nachdem Sie die Polarität überprüft haben, dann wird das Gerät über das 230-V-Wechselstromnetz mit Strom versorgt und schaltet zum Einschalten in die ON-Position (LED zeigt den Betriebszustand an). Es wird empfohlen, die Last auf ~80 % des Nennstroms zu begrenzen, um die Haltbarkeit zu gewährleisten. Darüber hinaus ist es notwendig, in einem Raum mit ausreichender Belüftung zu installieren, ohne die Kühllöcher zu verstopfen, und Feuchtigkeit oder Staub zu vermeiden, um Überhitzung oder Fehlfunktionen zu vermeiden.
|
