Beschreibung
Schutz und Steuerung von einphasigen Solaranlagen
Um die Kabelverbindungen zwischen den PV-Komponenten und dem Wechselrichter zu reduzieren, die Zuverlässigkeit zu erhöhen und die Wartung zu vereinfachen, ist die Kombinationsbox bei großen netzgekoppelten PV-Anlagen in der Regel erforderlich.
Der PNI CBM-2 wurde speziell entwickelt, um diese Anforderung zu erfüllen.
Mit der Kombibox entsteht eine Komplettlösung für eine Photovoltaik-Stromerzeugungsanlage mit Wechselrichter. Über eine Kombinationsbox kann der Anwender je nach DC-Eingangsspannungsbereich des Wechselrichters eine bestimmte Anzahl von PV-Komponenten mit gleichen Spezifikationen zu einer einzigen Komponentengruppe zusammenfassen.
|
Technische Spezifikationen

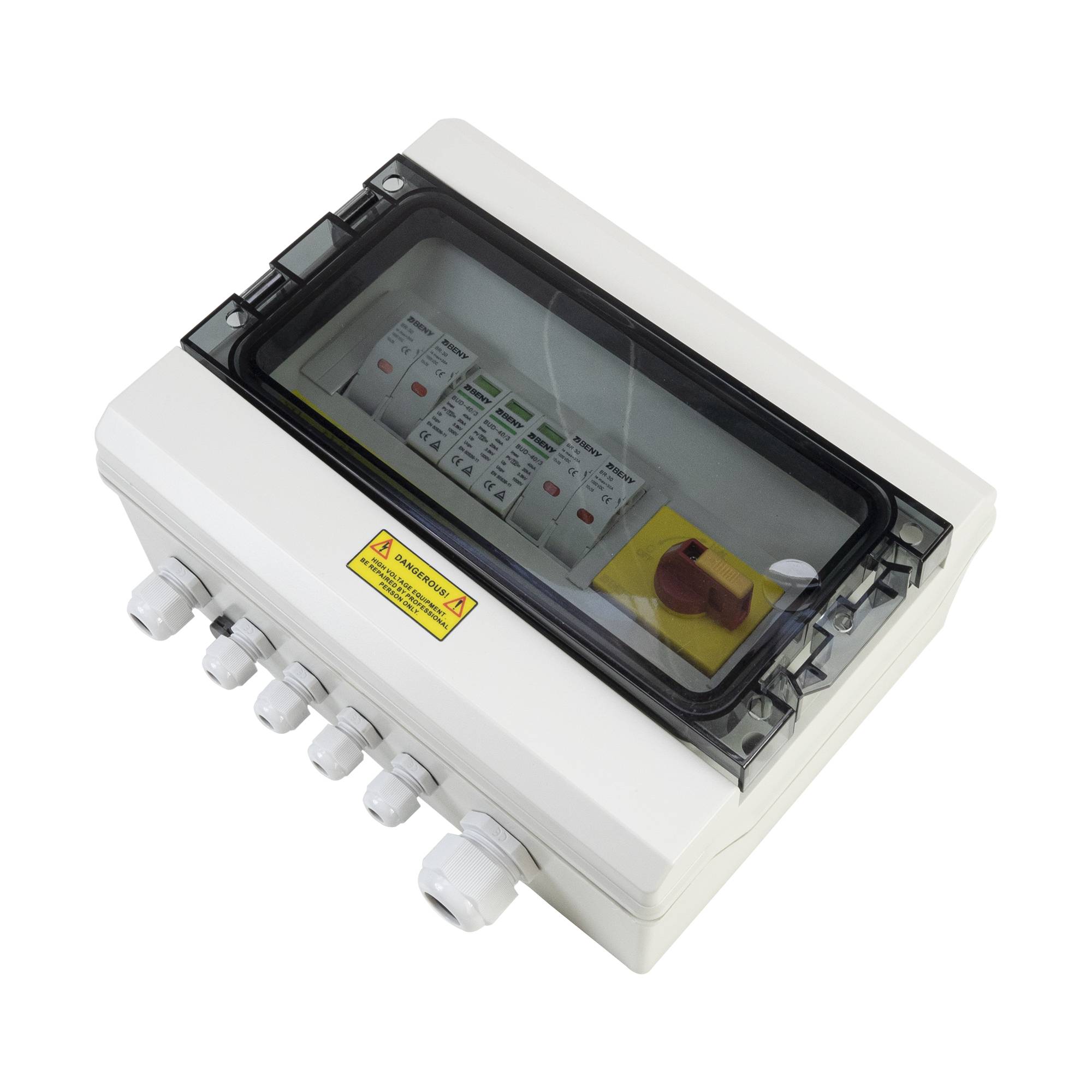

PNI CBM-2 kann dank der Schutzart IP65 im Freien installiert werden. Die Box verhindert Schäden an den Bauteilen durch UV-Strahlen, Säuren, Feuchtigkeit, Schimmel oder Nagetiere.

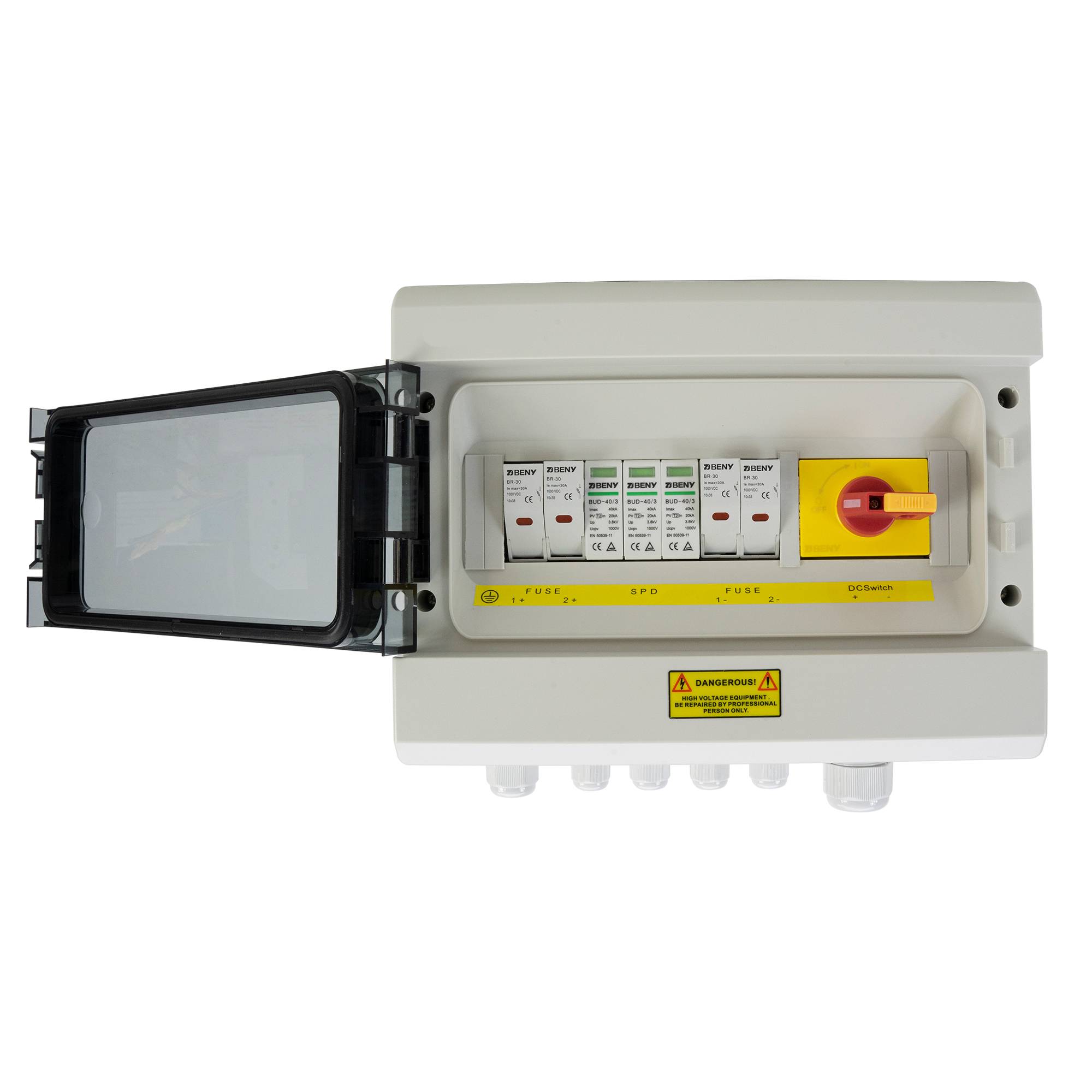

Bei Eingriffen in die Installation erleichtert der PNI CBM-2 die Unterbrechung des Systems und vereinfacht den Anschluss der Leitungen.

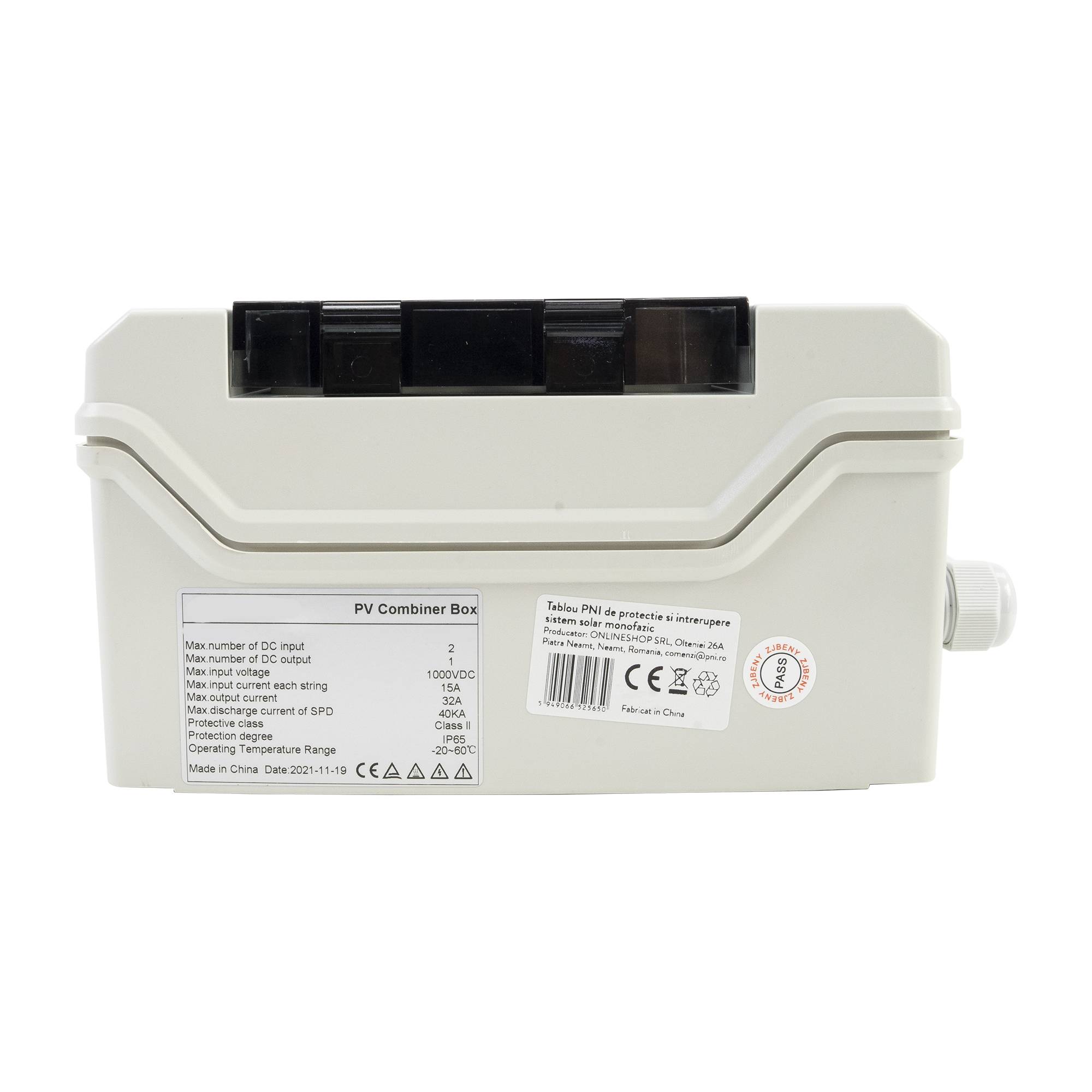

Spezifikationen | |
Die Anzahl der DC-Eingänge | 2 | Größe | 292 x 220 x 120 mm |
Anzahl der DC-Ausgänge | 1 | UV-Beständigkeit | Ja |

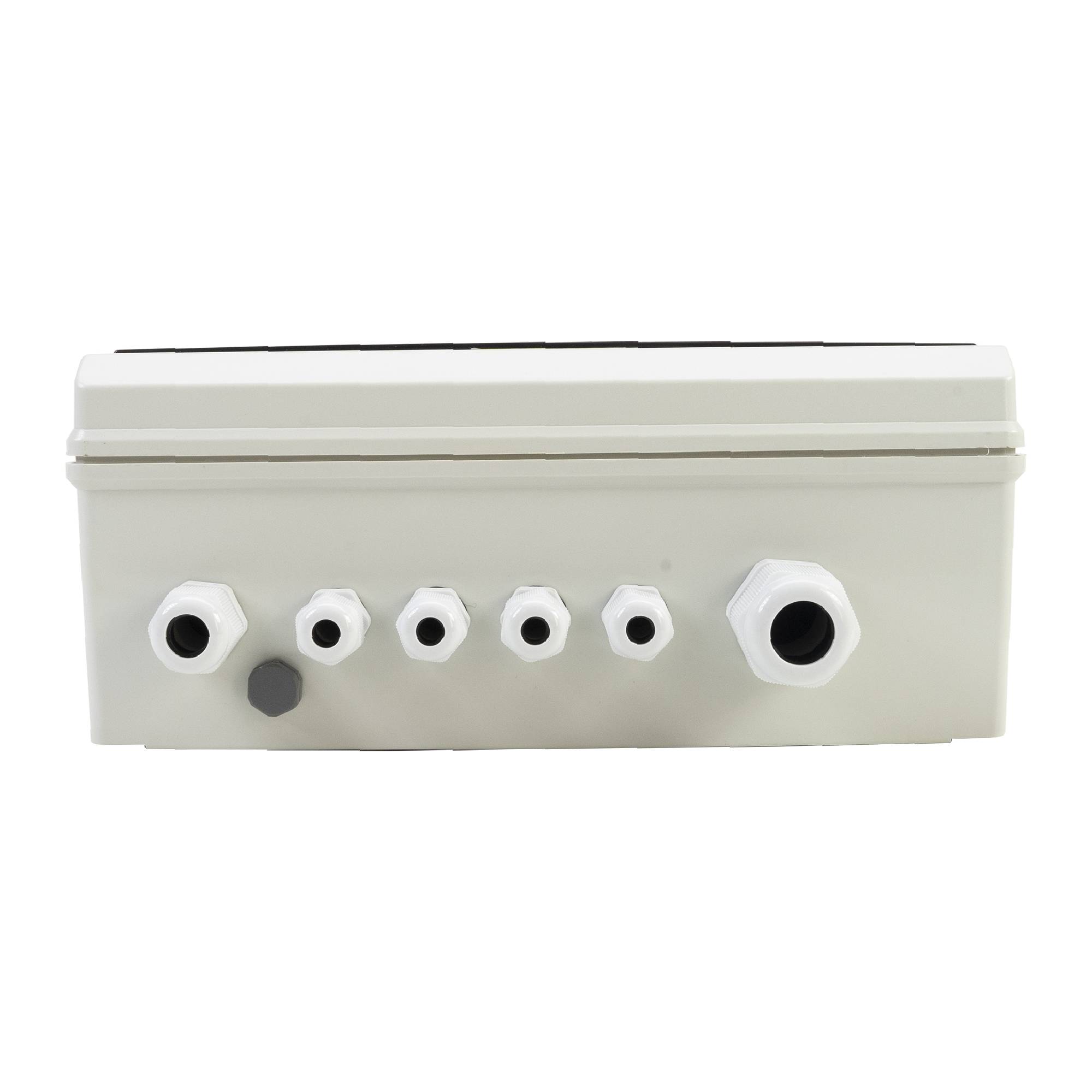

Maximale Nennspannung | 1000 V Gleichstrom | Eingangskabel | PG09 |
DC-Überspannungsschutz | In=20kA, Imax=40kA, 1000V DC | Kabel für Ausgänge | PG21 |
Unterstützung für DC-Sicherung | Imax=30A, 1000V DC | Erdungsstecker | PG13.5 |
DC-Sicherheitsverbindung | 15 | Schutzgrad | IP65
