Beschreibung
Schutz und Steuerung des dreiphasigen Solarsystems
Um die Kabelverbindungen zwischen den PV-Komponenten und dem Wechselrichter zu reduzieren, die Zuverlässigkeit zu verbessern und die Wartung zu vereinfachen, wird die Kombibox in der Regel für große dreiphasige netzgekoppelte PV-Anlagen benötigt.

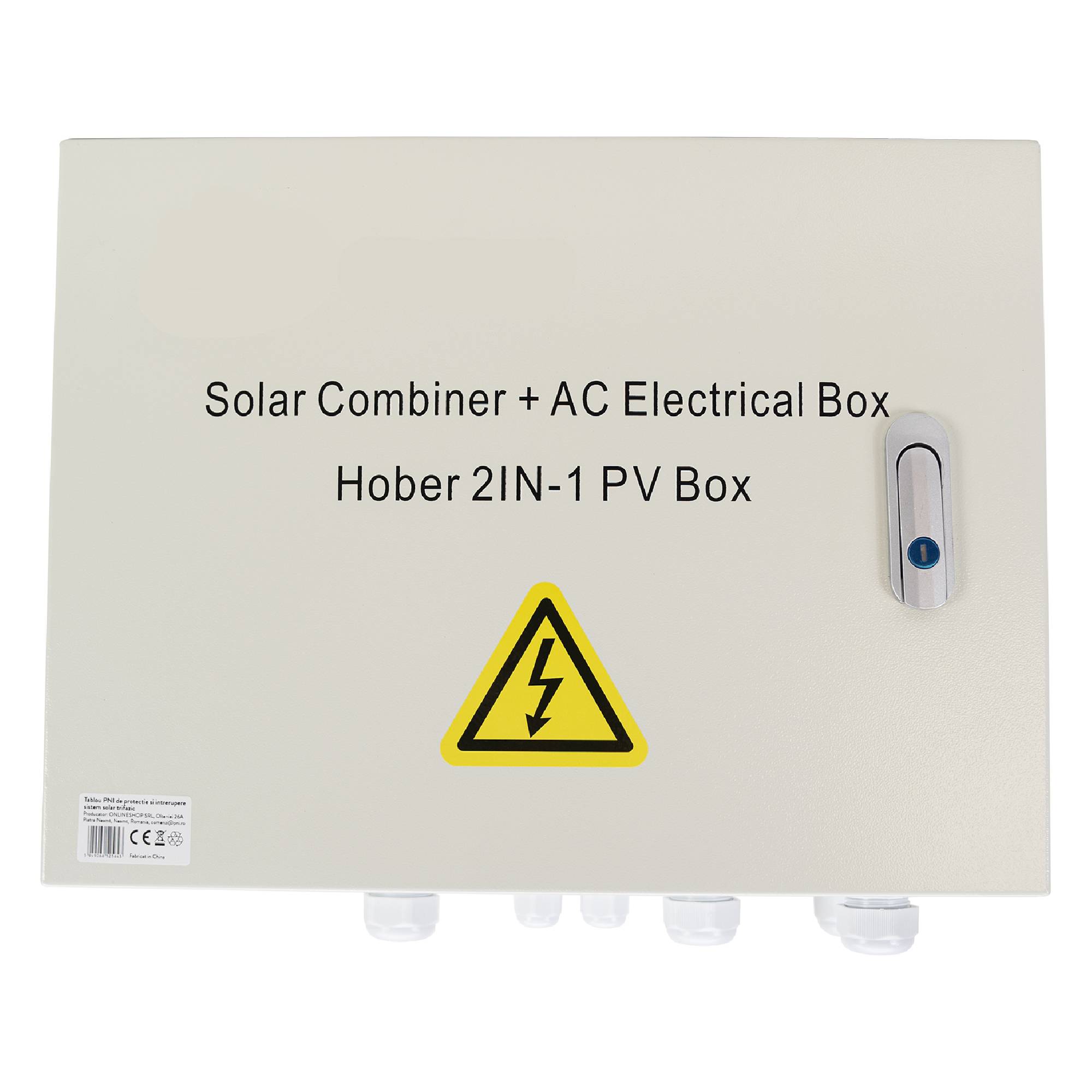

Das PNI CBT-3 wurde speziell entwickelt, um diese Anforderung zu erfüllen.
Die Kombibox schafft eine Komplettlösung für eine Photovoltaik-Stromerzeugungsanlage mit Wechselrichter. Durch die Verwendung einer Kombibox kann der Anwender abhängig vom DC-Eingangsspannungsbereich des Wechselrichters eine bestimmte Anzahl von PV-Komponenten mit gleichen Spezifikationen zu einer einzigen Komponentengruppe zusammenfassen.
|
Technische Spezifikationen
PNI CBT-3 kann dank der Schutzart IP65 im Freien installiert werden. Das Metallgehäuse verhindert Schäden an den Komponenten durch UV-Strahlen, Säuren, Feuchtigkeit, Schimmel oder Nagetiere.

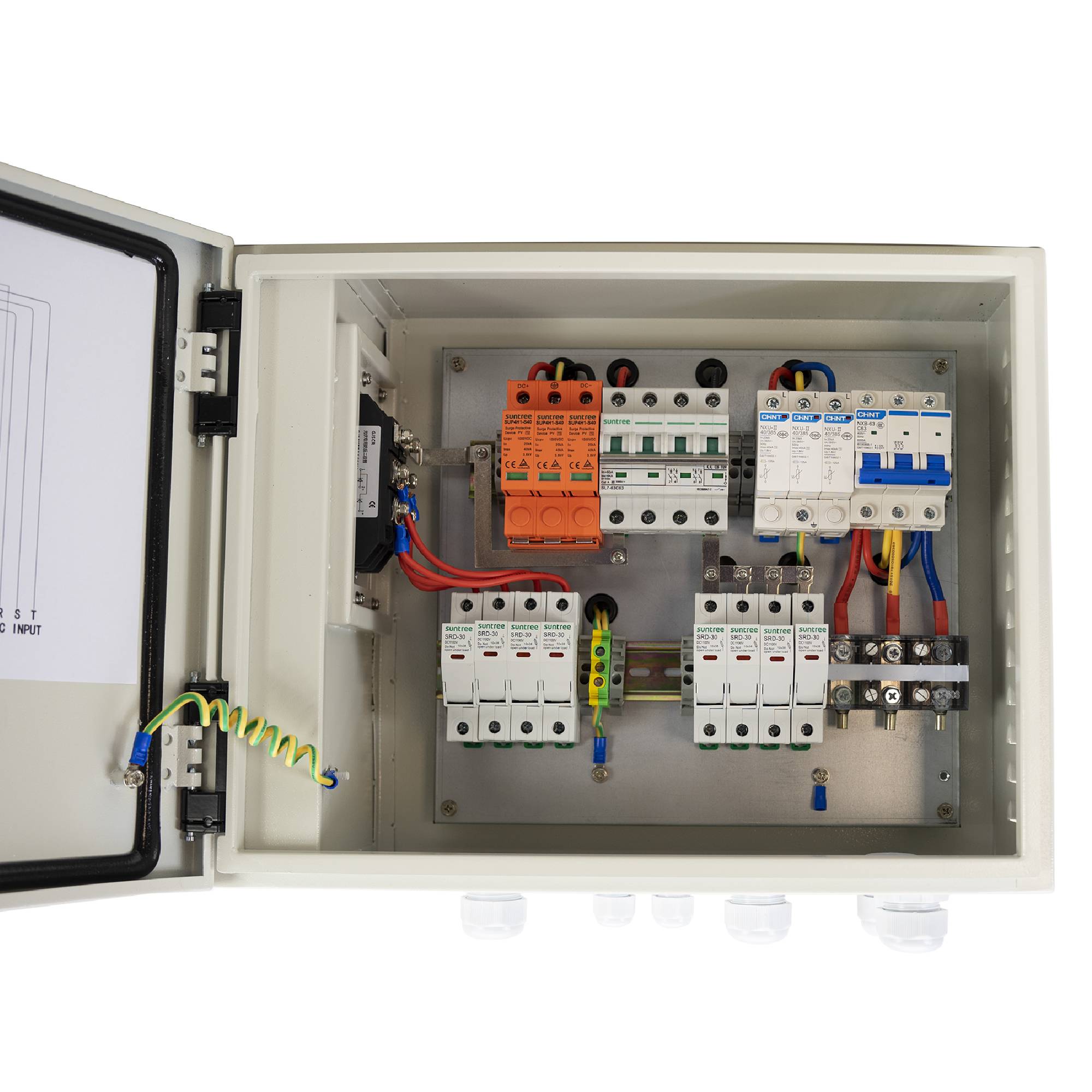

Bei Eingriffen in die Installation erleichtert PNI CBT-3 die Unterbrechung des Systems und vereinfacht den Anschluss der Kabel.
Spezifikationen | AC-EINGANG |
Solareingangspaare (+,-) | 4 | AC-Eingangsspannung | dreiphasig 380-440V |
Maximaler Eingangsstrom für jeden String | 15 | Maximaler AC-Eingangsstrom | dreiphasig 63A |
Sicherheitsstrom für jeden Strang | 15 | Größe des AC-Ausgangskabels | 10MM2 |
Geben Sie die Kabelgröße für jeden String ein | 4MM2 | AC-Überspannungsschutz | Ja |
Ausgangspaare (+,-) | 1 | Maximaler dreiphasiger AC-Ausgangsstrom | 63A |
Ausgangskabelgröße | 12MM2 | Arbeitstemperatur | -20 °C ~ +50 °C |
DC-Unterbrechungsstrom | 63A | Kühlungsmethode | natürlich |
Maximale Solareingangsspannung | DC1000V | Größe des Erdungskabels | 6MM2 |
DC-Überspannungsschutz | DC1000V | Größe | 440 x 380 x 170 mm
Maximaler DC-Ausgangsstrom | 60A | Gewicht | 10,2 kg
