Beschreibung
Der ultradünne kreisförmige Flex-Kraftsensor ist ein graphenbasierter flexibler Dünnfilmsensor für Hochtemperaturumgebungen bis 120 °C. Der Sensor arbeitet in einem Druckerfassungsbereich von 20 g bis 6 kg, erreicht eine Reaktionszeit von unter 1 ms und unterstützt direktes Löten. Das Bauteil ist für Umgebungen mit erhöhten thermischen und mechanischen Anforderungen ausgelegt und dient der präzisen Erfassung von Druck- und Kraftänderungen.
Der Sensor ist für anspruchsvolle Anwendungen entwickelt und bietet gegenüber herkömmlichen FSR-Sensoren eine hohe Temperaturbeständigkeit sowie eine direkte Lötbarkeit für dauerhafte elektrische Verbindungen. Der lineare Messbereich von 20 g bis 6 kg, die Aktivierungszeit von unter 0,01 s und die Reaktionszeit von unter 1 ms unterstützen eine schnelle und genaue Signalerfassung. Mit einer Lebensdauer von mehr als 10 Millionen Betätigungszyklen eignet sich der Sensor für Anwendungen in Robotik, Industrieautomatisierung und Fahrzeugelektronik.
Der graphenbasierte Aufbau ermöglicht einen Betrieb im Temperaturbereich von -40 °C bis +120 °C. Dadurch eignet sich der Sensor für Anwendungen in Motorraumnähe, industriellen Anlagen und anderen Umgebungen, in denen übliche FPC-Sensoren an ihre Grenzen kommen. Der Widerstand verändert sich linear mit dem aufgebrachten Druck. Das vereinfacht die Auswertung der Messdaten und unterstützt den Einsatz in Echtzeitregelungen und interaktiven Systemen. Die Dicke von nur 0,45 mm erleichtert die Integration in kompakte Baugruppen, ohne das mechanische Profil eines Geräts wesentlich zu verändern. Die Unterstützung für direktes Löten ermöglicht feste Leitungsverbindungen ohne zusätzliche Steckverbinder und unterstützt dadurch eine stabile Signalübertragung auch in bewegten oder vibrationsbelasteten Anwendungen.
Der Sensor kann in Greifsystemen für Kraftrückmeldung, als taktile Oberfläche in Robotiksystemen, zur Sitzbelegungserkennung, zur Drucküberwachung beheizter Flächen, in Sicherheitsschaltern, zur druckbasierten Füllstandserfassung sowie in druckempfindlichen Bedienfeldern und elektronischen Musikinstrumenten eingesetzt werden.
Merkmale im Überblick
- Graphenbasierter flexibler Dünnfilmsensor zur Druck- und Krafterfassung
- Geeignet für Hochtemperaturanwendungen bis 120 °C
- Ultradünne Bauform für kompakte Geräte und flache Einbausituationen
- Linearer Messbereich zur vereinfachten Auswertung von Druckänderungen
- Schnelle Reaktionszeit für Echtzeitrückmeldungen und Regelungsaufgaben
- Direkt lötbar für dauerhafte und feste elektrische Verbindungen
- Für häufige mechanische Betätigung mit hoher Lebensdauer ausgelegt
- Geeignet für Robotik, Industrie, Fahrzeugelektronik und interaktive Eingabesysteme
- Einsetzbar für Kraftrückmeldung, Drucküberwachung, Schaltfunktionen und berührungsempfindliche Bedienelemente
- Robotiksysteme
- Industrieautomatisierung
- Fahrzeugelektronik
- Druckempfindliche Bedienfelder
- Elektronische Musikinstrumente
- Sicherheitsschalter
- Druckbasierte Füllstandserfassung
- Wearables und bewegte Baugruppen mit direkter Lötverbindung
- Sensortyp: kreisförmiger flexibler Kraftsensor
- Materialbasis: Graphen

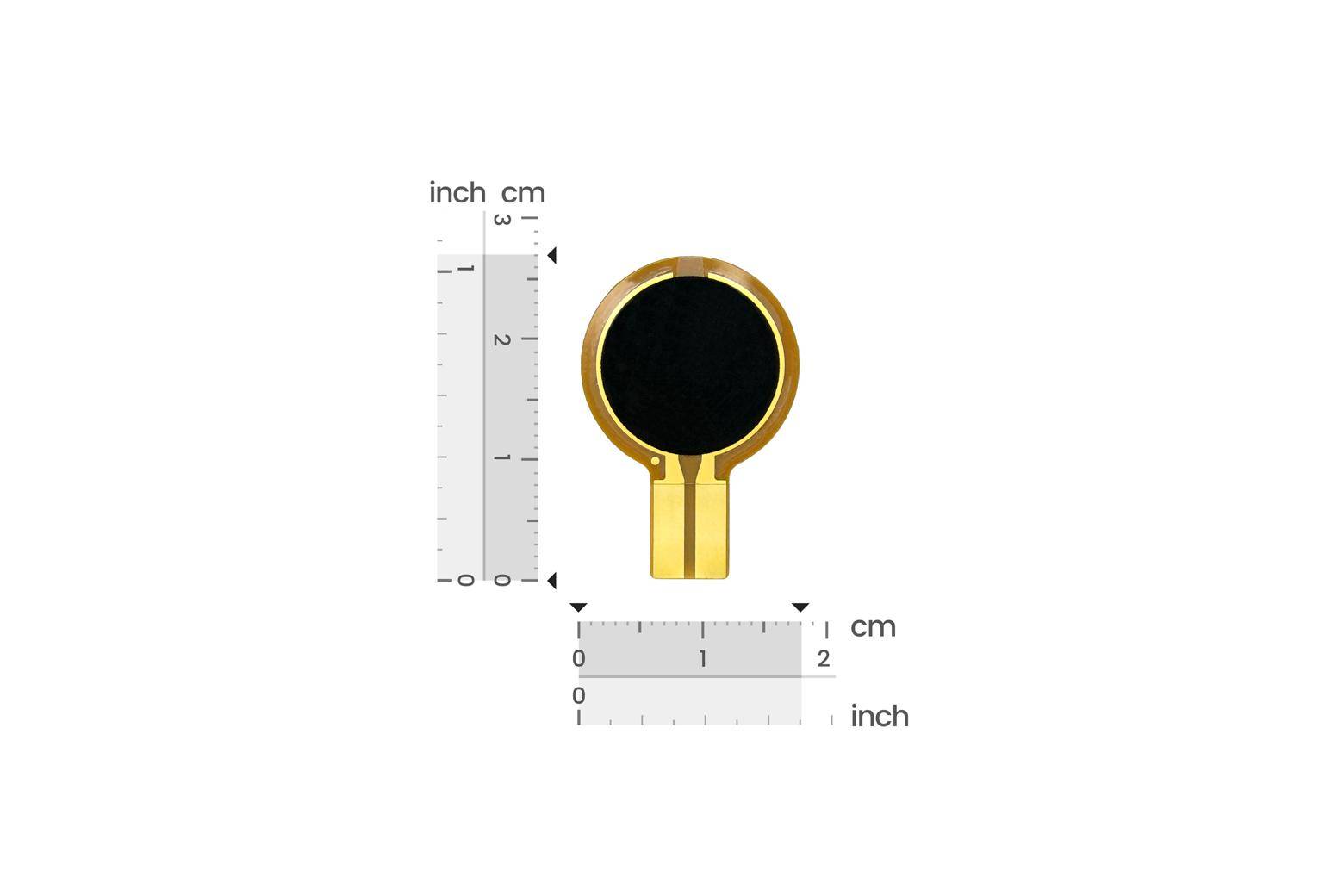

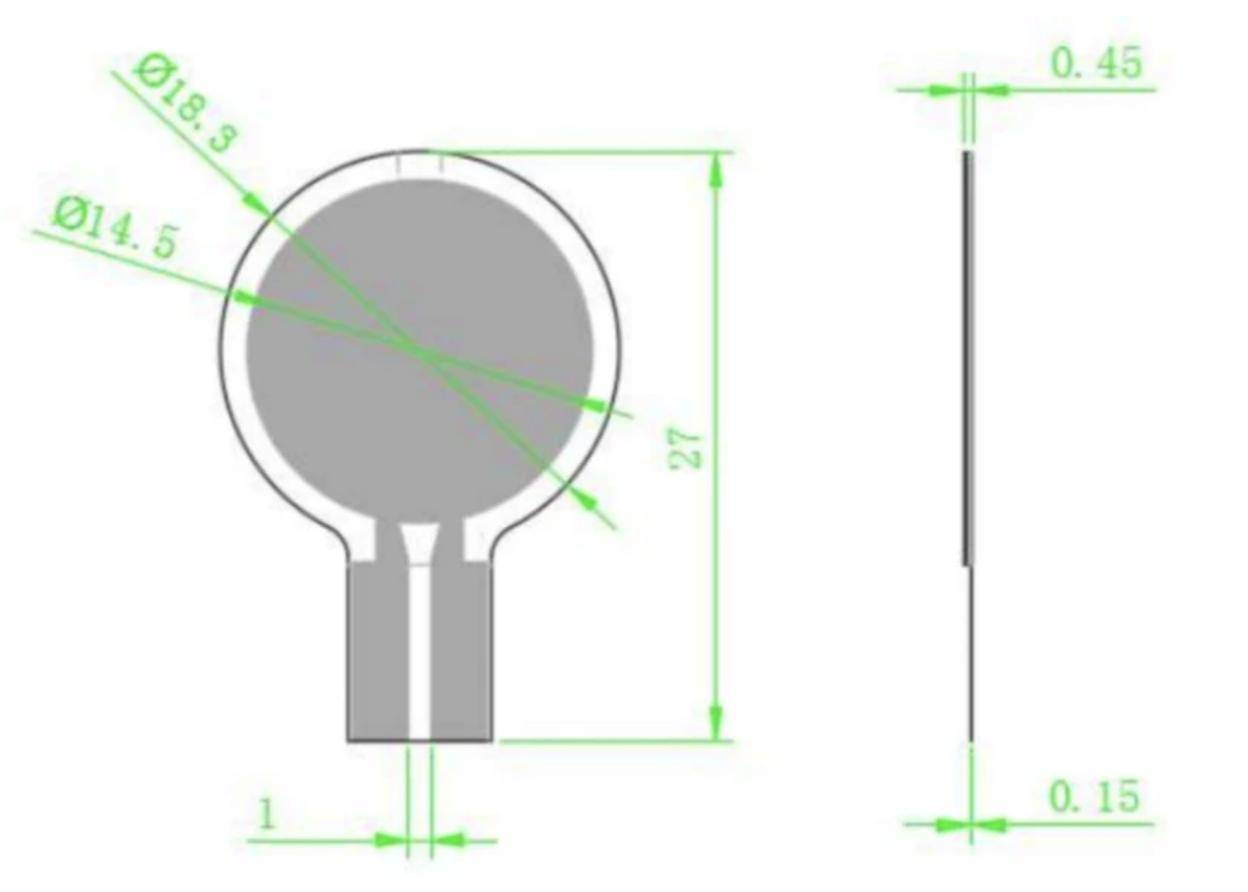

- Dicke: 0,45 mm
- Betätigungskraft: 20 g
- Druckbereich: 20 g bis 6 kg
- Widerstand bei Betätigungskraft 20 g: unter 200 kΩ
- Widerstand bei Endbereich 6 kg: unter 1 kΩ
- Reaktionszeit: unter 1 ms
- Aktivierungszeit: unter 0,01 s
- Betriebstemperatur: -40 °C bis +120 °C
- Lebensdauer: mehr als 10 Millionen Zyklen bei 1 kg Kraft und flexibler Betätigung
- 1x ultradünner kreisförmiger Flex-Kraftsensor
