Beschreibung

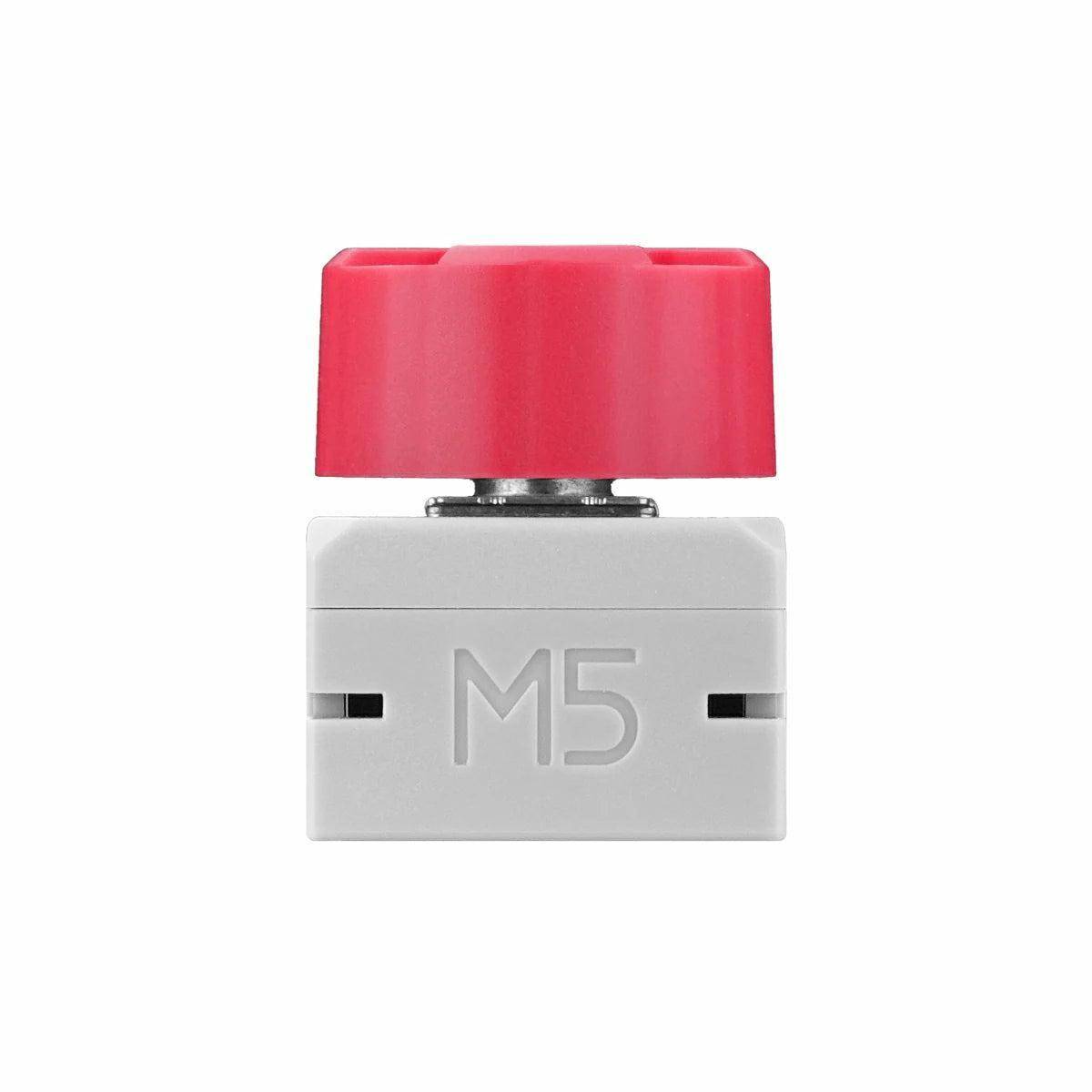

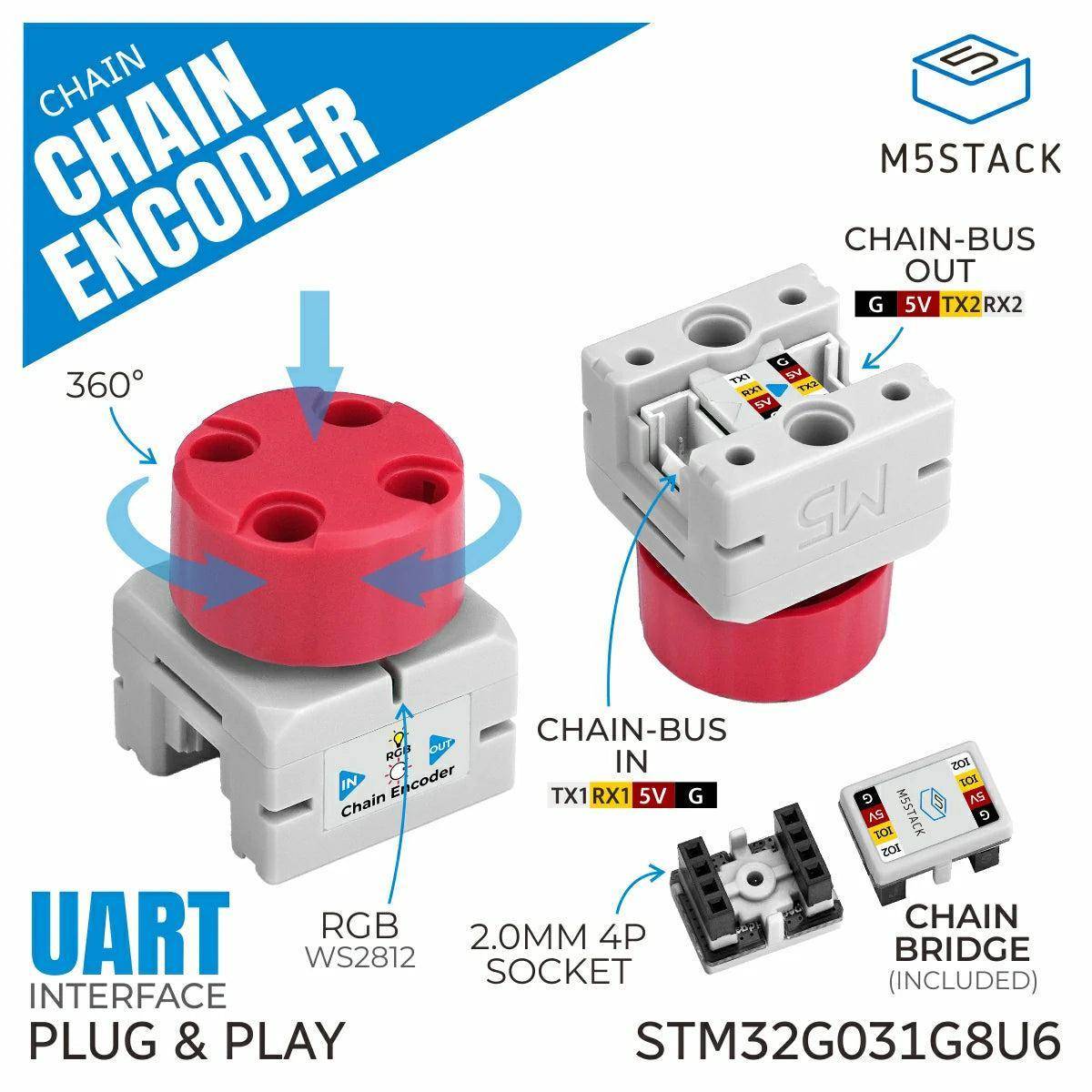

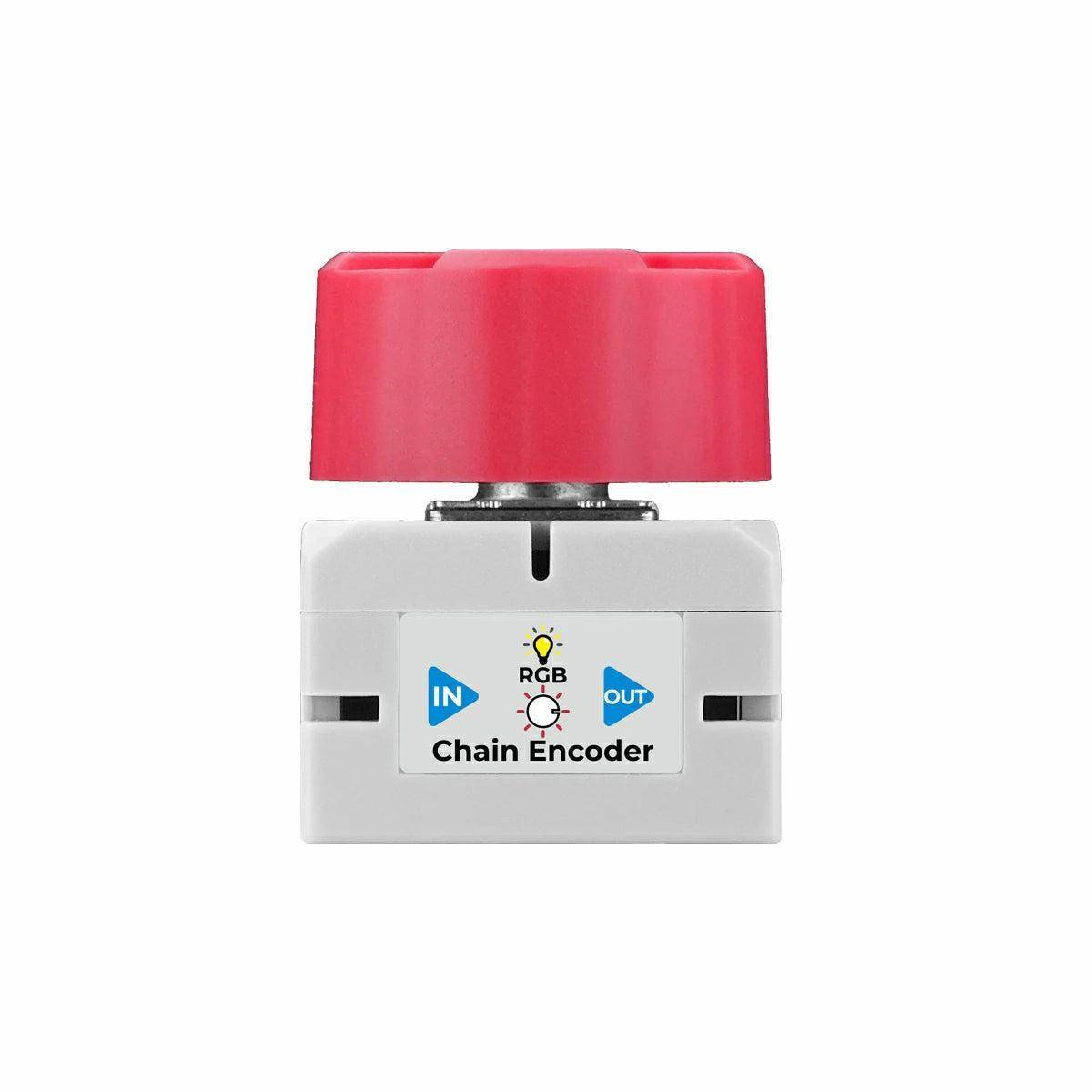

Der Chain-Encoder mit STM32G031 ist ein Eingabemodul der M5Stack Chain-Serie. Das Modul integriert intern einen AB-Drehgeber und unterstützt die Erkennung der Drehrichtung sowie die Zählung von Impulsen. In der Mitte des Drehknopfs steht zusätzlich eine Tasterfunktion zur Verfügung. Für Statusanzeige und interaktive Darstellung ist eine programmierbare RGB-LED integriert. Die Kappe des Drehgebers verfügt über Klemmbaustein-kompatible Montageöffnungen und ermöglicht dadurch verschiedene mechanische Verbindungen. Das Modul eignet sich für Anwendungen wie Mensch-Maschine-Interaktion und Smart-Home-Steuerung.
Der Chain-Encoder integriert den Core-Controller STM32G031G8U6 und verwendet ein UART-Serial-Daisy-Chain-Kommunikationsprotokoll. Über zwei HY2.0-4P-Erweiterungsschnittstellen lassen sich weitere Geräte der Chain-Serie anschließen, um umfangreichere interaktive Anwendungen aufzubauen.
Das Modul dient als kompakter Eingabeknoten für Dreh-, Klick- und Statusfunktionen in vernetzten Steuerungs- und Bedienaufbauten. Es kann zum Einstellen von Werten, zum Navigieren durch Menüs, zum Auslösen von Funktionen und zur Anzeige von Zuständen verwendet werden.
Merkmale im Überblick
- Eingabemodul der M5Stack Chain-Serie für dreh- und tastbasierte Bedienung
- AB-Drehgeber zur Erkennung von Drehrichtung und Impulszählung
- Tasterfunktion in der Mitte des Drehknopfs
- Programmierbare RGB-LED zur Statusanzeige und interaktiven Rückmeldung
- STM32G031G8U6 als zentrale Steuereinheit des Moduls
- UART-Seriellkommunikation für die Verkettung mehrerer Chain-Module

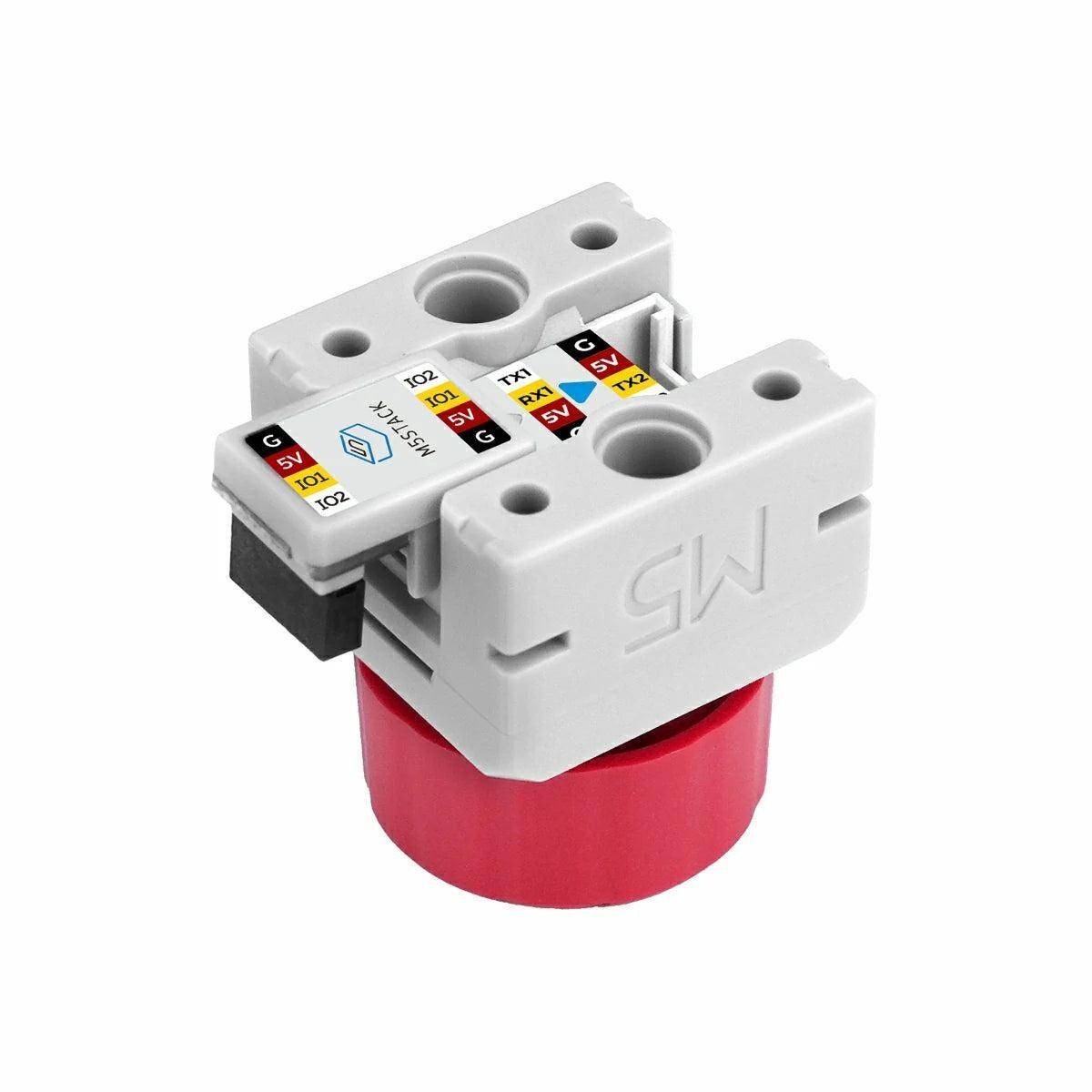

- Zwei HY2.0-4P-Schnittstellen zur Erweiterung mit weiteren Geräten der Chain-Serie
- Klemmbaustein-kompatible Montageöffnungen für mechanische Aufbauten
- Geeignet für Mensch-Maschine-Interaktion und Smart-Home-Steuerung
- M5Stack Chain-Serie
- Chain-Serie-Geräte über UART Daisy-Chain
- Klemmbaustein-kompatible Aufbauten
- Mikrocontroller: STM32G031G8U6
- Eingangsspannung: DC 5 V
- Kommunikation: UART 115200 bps, 8N1
- Schnittstellen: 2 x HY2.0-4P
- RGB-LED: 1 x WS2812B
- RGB-Stromaufnahme bei Versorgung: 22,51 mA
- Betriebstemperatur: 0 bis 40 °C
- Produktgröße: 23,9 x 23,9 x 29,8 mm
- 1x Chain-Encoder
- 1x Chain-Bridge
