Beschreibung
Das M5Stack M5StampS3 BAT-Modul mit Batterieanschluss ist ein eingebettetes Kernmodul mit integrierter Energieverwaltung. Es basiert auf dem ESP32-S3-PICO-1-N8R8 Hauptcontroller, unterstützt 2,4 GHz Wi-Fi und verfügt über 8 MB Flash sowie 8 MB PSRAM.
Das Modul stellt 11 GPIO-Leads und 1 Wake-up IO bereit. Zusätzlich ist ein 24-poliger BTB-Steckverbinder vorhanden, der eine DVP-Schnittstelle unterstützt. Über den integrierten Batterieanschluss kann eine externe 3,7V-Lithiumbatterie angeschlossen werden.
Das M5PM1 Multi-Stage Power Control Design unterstützt die Steuerung von Energieein- und -ausgang, das Laden von Lithiumbatterien sowie die Überwachung von Eingangs- und Batteriespannung. Der externe Low-Power-Wake-up ermöglicht das Aktivieren des Systems über Wake-up IO, wenn der Hauptcontroller im Schlafmodus ist.

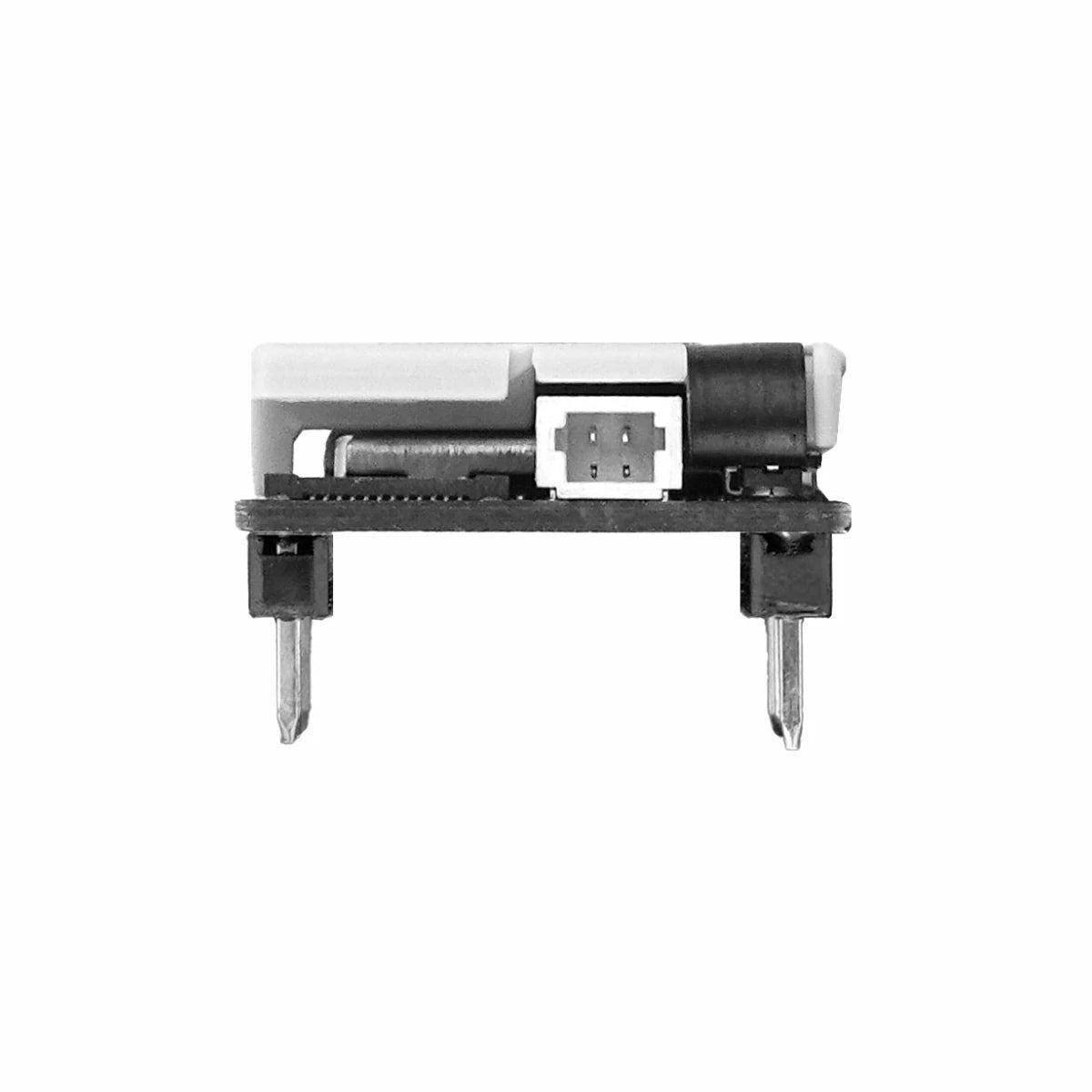

Die DIP-Version wird mit vorverlöteten 2,54 mm Standard-Pin-Headern geliefert. Dadurch kann das Modul über PCB-Steckung, Breadboard oder Dupont-Kabel in Anwendungen eingebunden werden. Es eignet sich für die Entwicklung von IoT-Projekten und batteriebetriebenen Steuerungs- oder Sensorknoten.

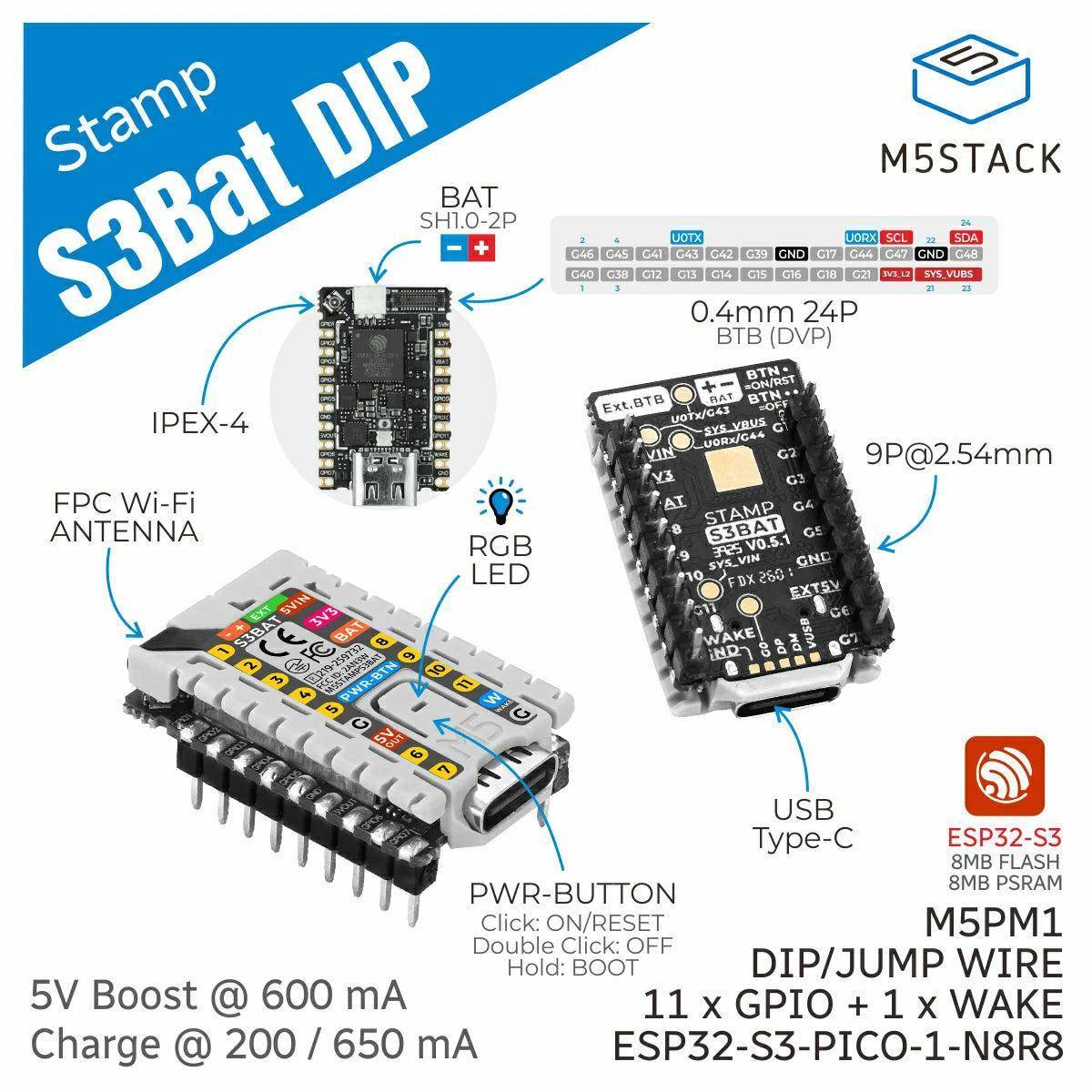

Merkmale im Überblick
- ESP32-S3-PICO-1-N8R8 Hauptcontroller
- 8 MB Flash und 8 MB PSRAM
- 2,4 GHz Wi-Fi
- 24-poliger BTB-Steckverbinder mit Unterstützung für DVP-Schnittstelle
- M5PM1 Low-Power Power Management
- 11 x GPIO-Leads und 1 x Wake-up IO
- 1 x RGB-LED
- Stromversorgung über 3,7V Batterie, USB Type-C oder DC 5V
- 2,54 mm Standard-Pin-Header
- ESP32-S3-basierte Entwicklungs- und Embedded-Anwendungen
- IoT-Projektentwicklung
- PCB-Montage
- Breadboard-Aufbauten
- Verbindungen über Jumper-Kabel
- Externe 3,7-V-Lithium-Batterien mit SH1.0-Anschluss
- USB-Type-C-Stromversorgung
- DC-5V-Stromversorgung
- Erweiterungen über 24P-BTB-Anschluss
- Artikelnummer: M5-S015-DIP
- Type: mit 2,54 mm Header-Pins
- SoC: ESP32-S3-PICO-1-N8R8 mit Dual-Core Xtensa LX7 Prozessor, bis zu 240 MHz
- Flash: 8 MB
- PSRAM: 8 MB
- Wi-Fi: 2,4 GHz Wi-Fi
- Eingangsspannung: 3,7V Batterie, USB Type-C oder DC 5V
- RGB LED: 1 x WS2812
- Batterieanschluss: SH1.0

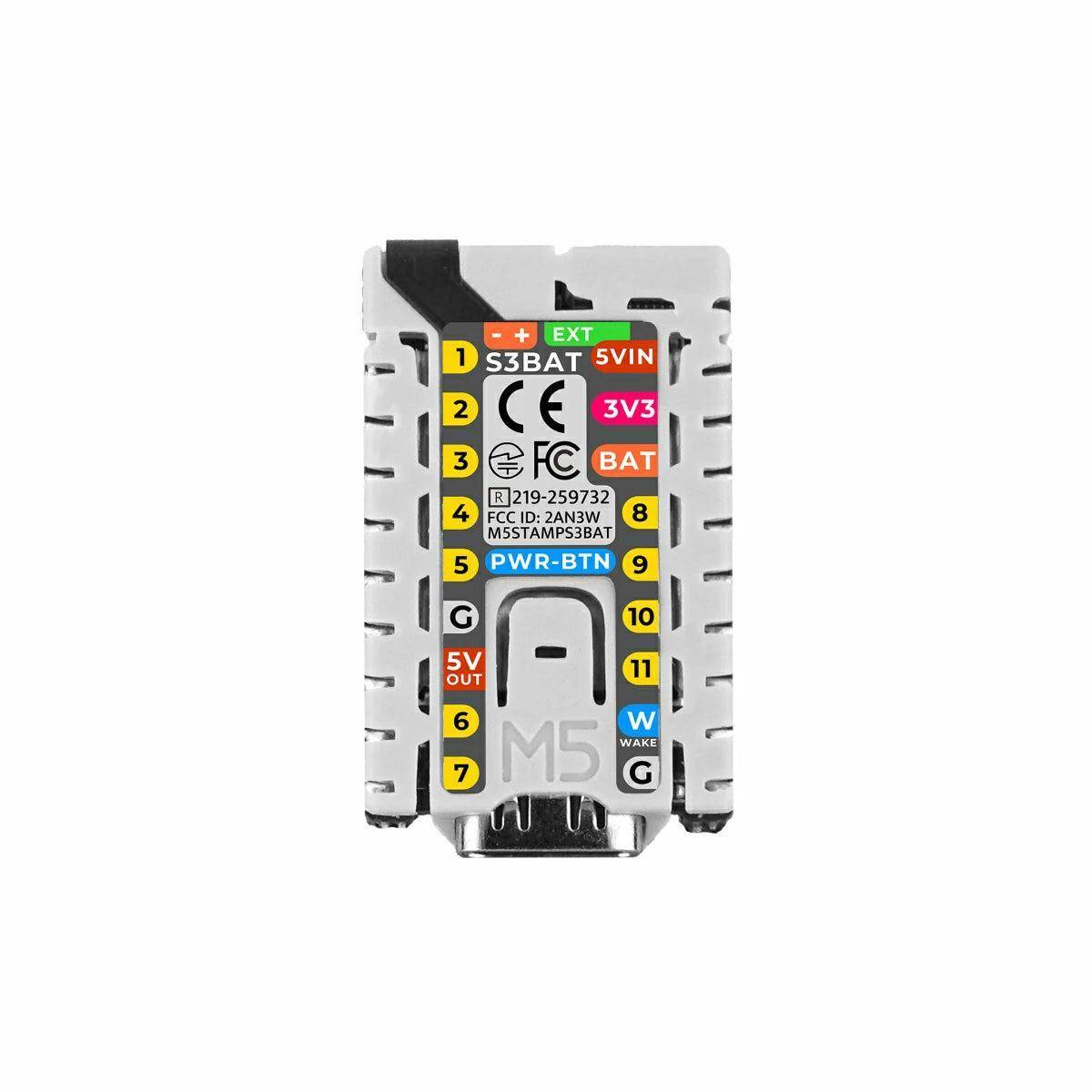

- Pad GPIO Leads: 11 x GPIO G1 bis G11 und 1 x Wake-up IO PY_G4_WAKE
- BTB Interface GPIO Leads: 19 x GPIO G40, G38, G12, G13, G14, G15, G16, G18, G21, G46, G45, G41, G43, G42, G39, G17, G44, G47, G48
- BTB Socket: BTB0.408-24PLBDR-M41, 12*2P-FPC Direkteinsteckung, Schwarz, 0,4 mm Pitch
- Antennenanschluss: IPEX-4
- Batterieanschluss: SH1.0-2P
- Antennentyp: FPC Antenne
- Betriebstemperatur: 0 bis 40 °C
- Stromverbrauch Schlafmodus: 4,2V bei 13,43 µA
- Stromverbrauch Standby: 4,2V bei 955,36 µA
- Stromverbrauch leichte Last: 4,2V bei 26,83 mA
- Stromverbrauch Volllast: 4,2V bei 27,49 mA
- Produktgröße: 29,8 x 18,0 x 12,0 mm
- Produktgewicht: 4,5 g
- Verpackungsgröße: 44,0 x 32,5 x 17,0 mm
- Bruttogewicht: 9,4 g
- Eine programmierbare RGB-LED ist integriert.
- DVP bezeichnet eine digitale Videoschnittstelle für Kameradaten.
- Low-Power-Wake-up bezeichnet das Aufwecken eines Systems aus einem stromsparenden Zustand.
- 1 x Stamp-S3Bat DIP / Stamp-S3Bat
- 1 x SH1.0 Batterieanschlusskabel
