Überblick
Messbereich 0Hz…3GHz
2 Messeingänge DC…200MHz, 1 Messeingang 100MHz…3GHz
Eingang A/B: Eingangsimpedanz 1MΩ/50Ω (umschaltbar), Empfindlichkeit 25mVEff
Eingang C: Eingangsimpedanz 50Ω, Empfindlichkeit 30mVEff
400 MHz Zeitbasis mit 0,5ppm Stabilität
10 Digit Auflösung bei 10s Messzeit
9 Messfunktionen, externes Gate und Arming
Eingang für externe Zeitbasis (10MHz)
Standard: TCXO (Temperaturstabilität: ±0,5 x 10-6)
Optional: OCXO (Temperaturstabilität: ±1 x 10-8)
Intuitive Bedienung mit einem Tastendruck – jede Funktion direkt anwählbar
Galvanisch getrennte USB/RS-232 Dual-Schnittstelle, optional IEEE-488 (GPIB)
Beschreibung

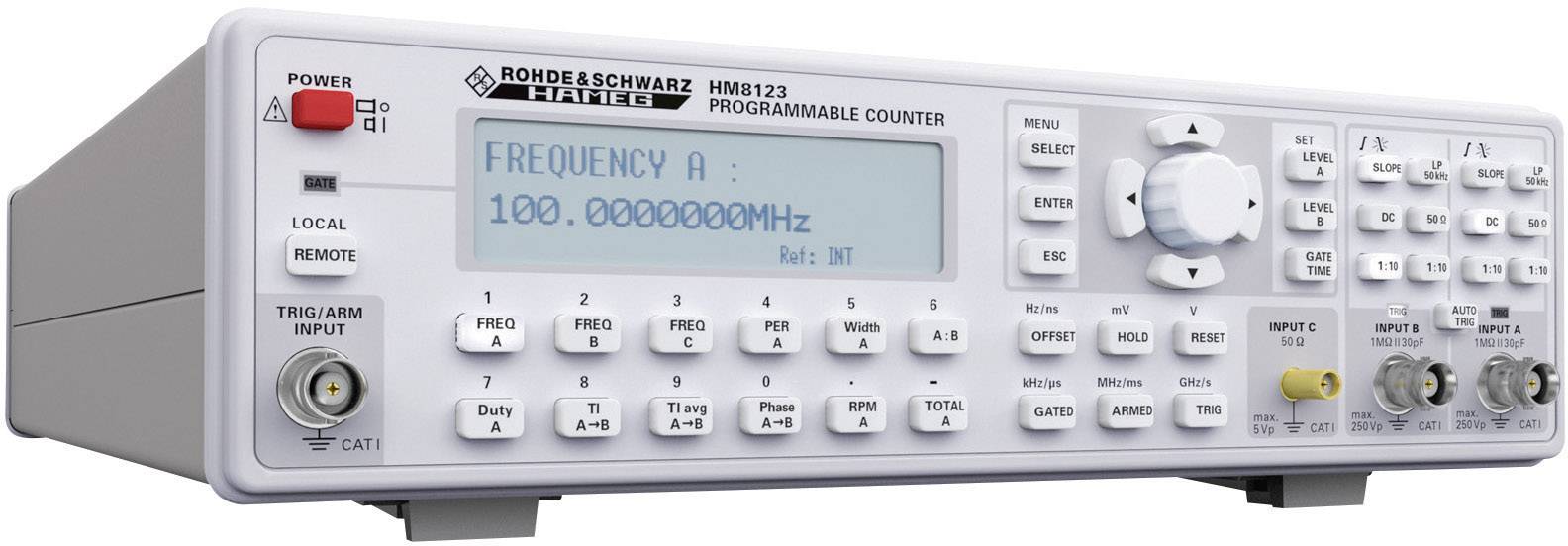

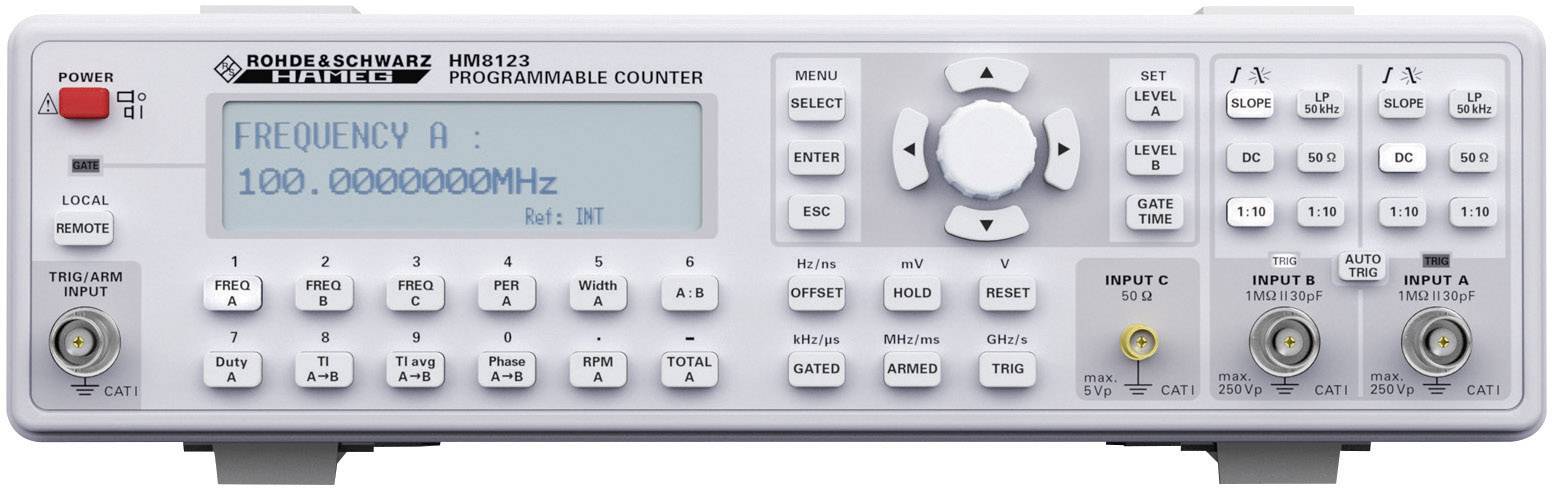

Der microprozessorgesteuerte Universalzähler besitzt zwei Eingänge und ermöglicht Messungen in einem Frequenzbereich bis 3 GHz. Die Quarzzeitbasis ist temperaturkompensiert.
Eigenschaften
9 Messfunktionen (Frequenz, Periodendauer, Ereigniszählung, Drehzahl, Frequenzverhältnis, Zeitintervall, Impulsbreite, Zeitintervall (Mittelwert), Phase, Tastverhältnis, Burst-Messungen), externes Gate und Arming · Eingangscharakteristik (Eingang A,B): · Frequenzbereich 0 bis 200 MHz · Empfindlichkeit 25 mVeff (Sinus) DC bis 80 MHz, 80 mV (Puls) 65 mVeff (Sinus) 80 MHz bis 200 MHz (Normaltriggerung) 50 mVeff (Sinus) 20 Hz bis 80 MHz (Autotrigger) · Eingangsrauschen: typ. 100 µV · Eingangsimpedanz 1 MΩ II 30 pF · Trigger programmierbar per Drehregler oder Software · Eingangscharakteristik (Eingang C): · Frequenzbereich 100 MHz bis 3 GHz · Empfindlichkeit 30 mVeff bis 1 GHz (typ. 20 mVeff) 100 mVeff bis 3 GHz (typ. 80 mVeff) · Eingangsimpedanz 50 Ω nominal · Eingangscharakteristik (External Gate): · Eingangsimpedanz 5 kΩ · max. Eingangsspg. ± 30 V · High-/Low-Pegel: > 2 V / < 0.5 V · Min. Impulsdauer 200ns · Frequenzmessung Eingang A, B, C: · LSD: 0.00000125 x Frequenz / Messzeit · Auflösung ± 1 LSD · Genauigkeit ±(Auflösung/Frequenz ±Zeitbasisungenauigkeit ±Triggerfehler2)/Messzeit) · Periodendauermessung: 5 ns bis 10000s · LSD: 0.00000125 x Periode / Messzeit · Auflösung ± 1 LSD · Ereigniszählung (manuelle/externe Steuerung): Bereich: DC bis 20 MHz · Min. Pulsdauer 25 ns · LSD ± 1 Ereignis · Auflösung LSD · Genauigkeit ±Auflösung/Periode ±(Triggerfehler2)/Messzeit) · Torzeit: Bereich 1 ms bis 65 s · Auflösung 1 ms · Externe Torzeit: min. 20 µs · Zeitbasis: 400 MHz Takt, 10 MHz Quarz · Stabilität 0,5 ppm · 9 Digit Auflösung bei 1 s Messzeit.
