Beschreibung
M5Stack Core2 ESP32 IoT Development Kit v1.3

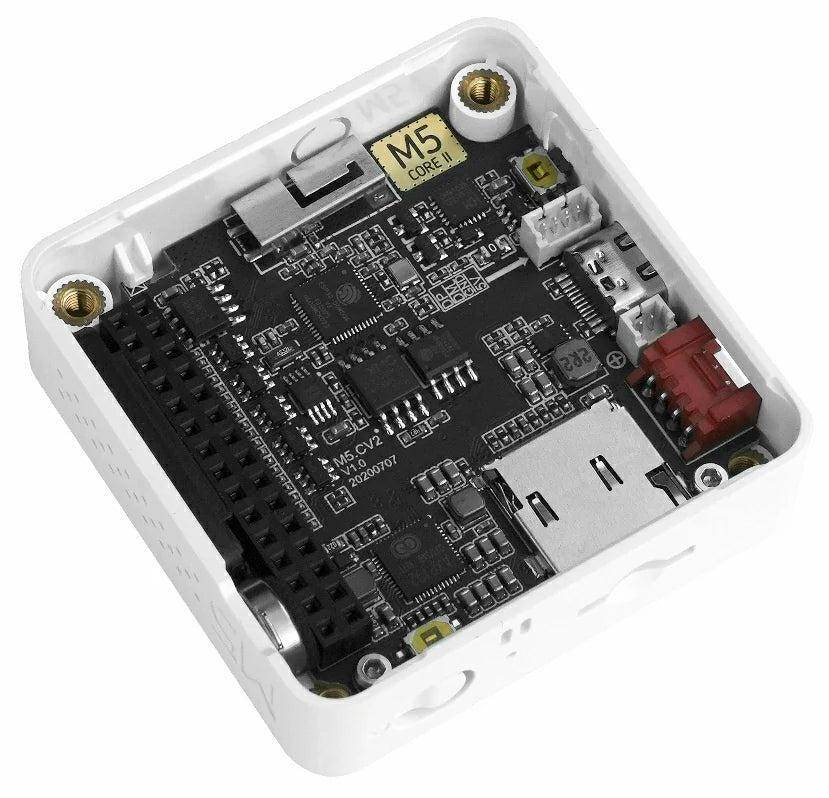

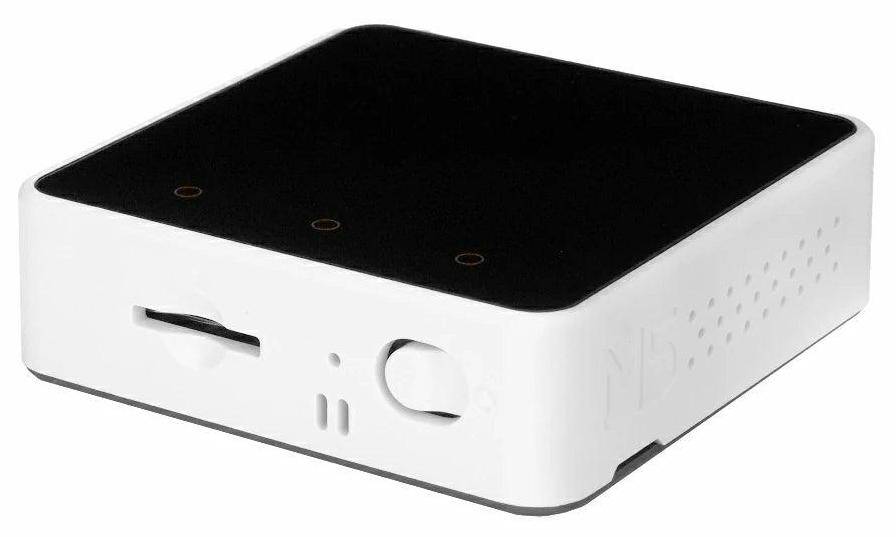

M5Stack Core2 v1.3 ist ein integrierter Controller für IoT-Anwendungen. Das Development Kit verwendet den ESP32-D0WDQ6-V3 Core mit Xtensa Dual-Core 32-Bit LX6 Prozessor und 240 MHz. Die Platine verfügt über 16 MB Flash, 8 MB PSRAM und unterstützt 2,4-GHz-Wi-Fi. Die Version basiert auf Core2 v1.0, behält den AXP192 Power Management IC bei und nutzt auf der rückseitigen Erweiterungsplatine eine BMI270 6-Achsen-IMU. Dadurch werden Lageerkennung und Gesamtleistung verbessert, ohne Systemarchitektur oder Kompatibilität zu verändern. Für die Bedienung besitzt das Gerät einen 2,0-Zoll-Farb-Touchscreen mit kapazitiver Touch-Funktion. Die drei punktförmigen Touch-Zonen auf der Frontseite sind programmierbar und können drei virtuellen Tasten zugeordnet werden. Ein integrierter Vibrationsmotor erzeugt taktile Rückmeldung. Für Speicher- und Audiofunktionen sind ein microSD-Kartensteckplatz und ein Lautsprecher vorhanden. Die Audioausgabe erfolgt über eine digitale I2S-Schnittstelle über den NS4168-Verstärker, um Verzerrungen zu verringern und die Klangqualität zu verbessern. Das Gerät integriert außerdem einen RTC-Echtzeituhr-IC und einen 500-mAh-Lithium-Akku. Die rückseitige Erweiterungsplatine enthält eine BMI270 6-Achsen-IMU und ein Mikrofon für Bewegungserfassung und Audioaufnahme. Das Produkt eignet sich für IoT-Terminals, Geräte zur Mensch-Maschine-Interaktion, Lageerkennung und eingebettete Multifunktions-Entwicklungsanwendungen.
Das Development Kit kann als kompakte Steuer- und Anzeigeeinheit in IoT-, DIY-, Smart-Home- und Embedded-Projekten eingesetzt werden. Der ESP32 übernimmt Rechenaufgaben, Funkkommunikation und Schnittstellensteuerung. Touchscreen, virtuelle Tasten, Lautsprecher, Mikrofon, Vibrationsmotor, IMU, Echtzeituhr, Akku und Erweiterungsschnittstellen ermöglichen die Entwicklung von Geräten mit Anzeige, Bedienung, Bewegungserkennung, Audiofunktion und mobiler Stromversorgung.
Core2 v1.3 ist ein kleiner programmierbarer Computer mit Bildschirm, Funkverbindung, Akku und mehreren eingebauten Sensor- und Bedienfunktionen. Programme können über UiFlow1, UiFlow2, Arduino IDE, ESP-IDF oder PlatformIO erstellt werden. Die integrierte IMU erkennt Bewegung und Lage, das Mikrofon nimmt Audiosignale auf, der Lautsprecher gibt Ton aus und der Touchscreen dient zur Bedienung. Die technischen Angaben wurden anhand der bereitgestellten Produktdaten und der Herstellerdokumentation geprüft.
Merkmale im Überblick
- ESP32-D0WDQ6-V3 Core mit Dual-Core Prozessor und 240 MHz
- 16 MB Flash
- 8 MB PSRAM
- 2,4-GHz-Wi-Fi

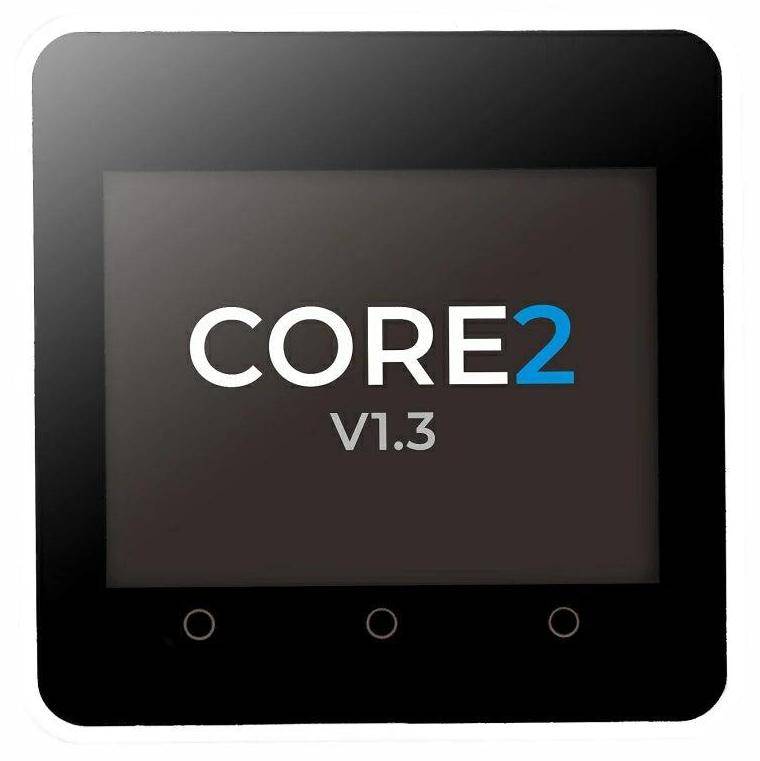

- 2,0-Zoll-Farb-Touchscreen mit kapazitiver Touch-Funktion
- Drei programmierbare virtuelle Bildschirmtasten
- Integrierter Lautsprecher
- Vibrationsmotor für taktile Rückmeldung
- BMI270 6-Achsen-IMU
- PDM-Mikrofon
- AXP192 Power Management
- RTC Clock
- Integrierter 500-mAh-Lithium-Akku
- HY2.0-4P Erweiterungsschnittstelle
- microSD-Kartensteckplatz
- UiFlow1
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
- USB Type-C
- GROVE über I2C, I/O und UART
- SoC: ESP32-D0WDQ6-V3 Dual-Core Processor, 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Wi-Fi: 2,4 GHz Wi-Fi
- Eingangsspannung: 5 V bei 500 mA

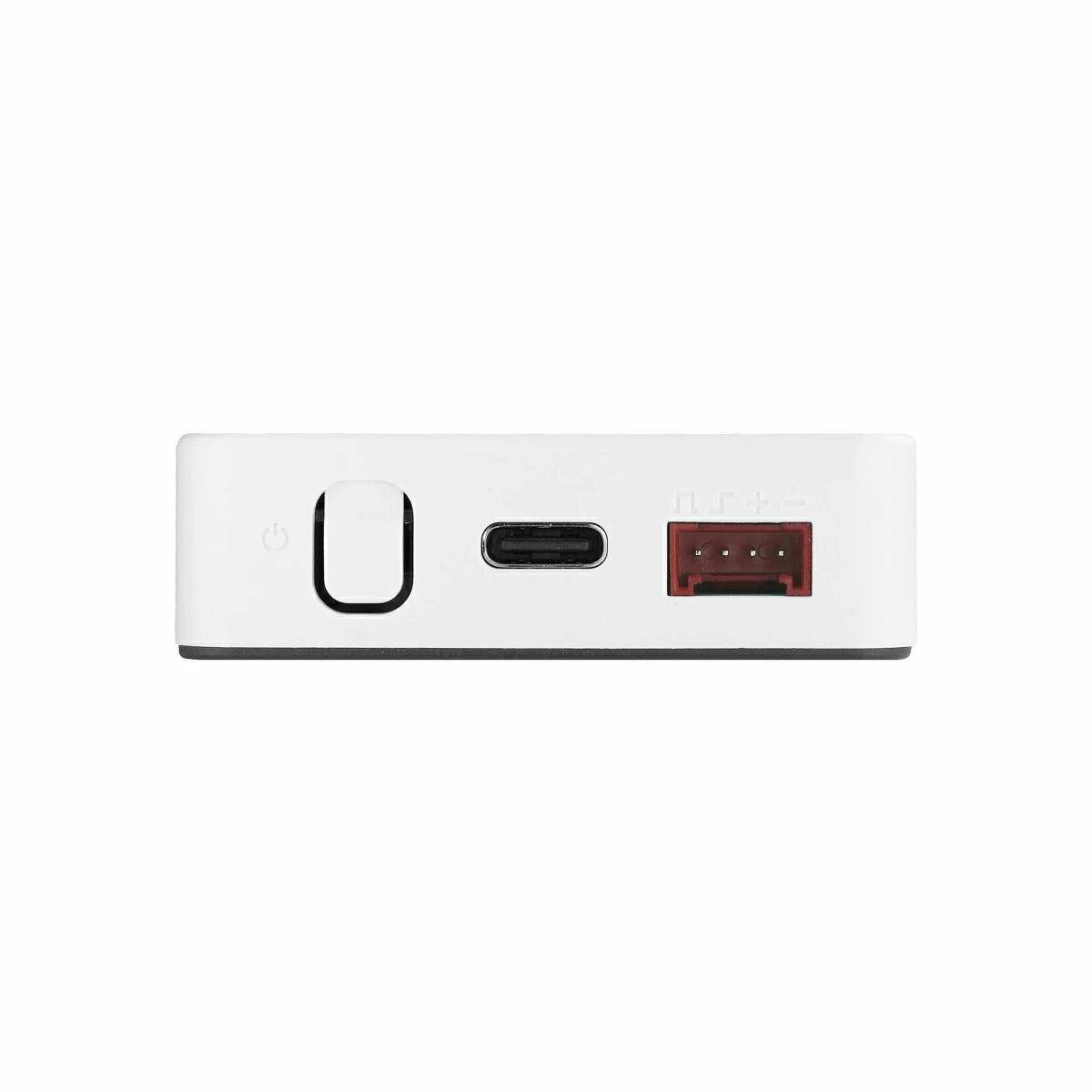

- Host Interface: USB Type-C x 1, GROVE I2C plus I/O plus UART x 1
- LED: grüne Power Indicator LED
- Tasten: Power Button, RST Button, Screen Virtual Buttons x 3
- Vibration Alert: Vibration Motor
- IPS LCD Screen: 2,0 Zoll bei 320 x 240, ILI9342C
- Capacitive Touch IC: FT6336U
- Microphone: SPM1423
- I2S Amplifier: NS4168
- IMU: BMI270
- RTC: BM8563
- PMU: AXP192
- USB-TTL: CH9102F
- Lithium Battery: 3,7 V bei 500 mAh
- RTC Battery: MS412FE 3 V 1,0 mAh rechargeable micro lithium battery
- Charging Current: 0,219 A
- Current After Full Charge Power Off: 0,055 A
- Current When Fully Charged Power On: 0,147 A
- Antenna: 2,4G 3D Antenna
- Operating Temperature: 0 bis 60 °C
- Base Screw Specification: Hex Countersunk M3
- Internal PCB Reserved Interface: Battery Interface, Spec 1,25 mm-2P
- Internal PCB Reserved Interface: USB Line Interface, Spec 1,25 mm-4P
- Product Size: 54,0 x 54,0 x 16,5 mm
- Product Weight: 58,8 g
- Package Size: 80,0 x 59,9 x 21,6 mm
- Gross Weight: 88,2 g
- Kategorie: IoT Development Kit, Controller, Embedded Development Board
- Einsatzbereich: IoT, DIY Projects, Smart Home Devices, Human-Machine Interaction, Pose Detection, Embedded Multi-Function Development
- Power On: einmaliges Drücken der linken Power-Taste
- Power Off: langes Drücken der linken Power-Taste
- Reset: einmaliges Drücken der RST-Taste an der Unterseite
- Der integrierte Vibrationsmotor von Core2 v1.3 weist eine strukturelle Überschneidung mit Base-Series-Bases auf. Core2 v1.3 sollte nicht mit Base-Series-Erweiterungsbasen gestapelt werden.
- Beim Stapeln mit M5-Modulen muss der Battery Bottom von Core2 v1.3 entfernt werden.
- Für den Erhalt von I2S-Mikrofon-, IMU- und Akkufunktionen beim Stapeln zusätzlicher Module wird M5GO Bottom2 genannt.
- Einige Bildschirmränder können eine Touch-Nichtlinearität aufweisen. Ein Update der Bildschirm-Firmware über M5Tool kann dieses Verhalten beheben.
- 1 x Core2 v1.3
- 1 x USB Type-C Cable, 20 cm
- 1 x L-förmiger Sechskantschlüssel 2,0 mm für M2,5-Schraube
- Herstellerdokumentation M5Stack Core2 v1.3
