Produktbeschreibung

Überblick

Add-on-Modul f?r The Pill by Shelly - das analoge Sensoren und DC-Spannungen bis 30?V misst. Ideal zur ?berwachung von Batterien - Stromversorgungen und anderen Niederspannungsger?ten.*Das Analog 0-30?V Add-on wird separat verkauft und ben?tigt das 5-Terminal Add-on - um sich mit The Pill by Shelly zu verbinden.Hauptmerkmale- Messbereich: 0-30 V DC- Erweitert den Messbereich des The Pill f?r Sensoren und Batterien- Kompatibel ?ber das 5-Terminal Add-on- 1 Analog-Eingang (AN) + 2 konfigurierbare digitale Ein-/Ausg?nge (3,3 V Logiklevel)- 5 V Spannungsausgang f?r angeschlossene Sensoren

Beschreibung

Add-on-Modul zur Erweiterung des Messbereichs von The Pill by Shelly für analoge Sensoren und Gleichspannungen bis 30 V. Das Modul eignet sich zur Überwachung von Batterien, Stromversorgungen und anderen Niederspannungsgeräten. Die Verbindung mit The Pill erfolgt über das separat erhältliche 5-Terminal Add-on.

Das Modul ermöglicht die Messung von typischen Spannungsquellen wie 4,2 V, 12 V oder 24 V, die in vielen Batterie- oder Netzteilanwendungen vorkommen. Es ist kompatibel mit gängigen analogen Sensoren mit einem Ausgang von 05 V. Zusätzlich stehen zwei konfigurierbare digitale Ein- oder Ausgänge mit 3,3 V Logiklevel sowie ein 5 V Ausgang zur Stromversorgung angeschlossener Sensoren zur Verfügung.

Das Analog 030 V Add-on erweitert die Funktionen von The Pill durch die Integration eines zusätzlichen Analogeingangs mit einem Messbereich bis 30 V DC. Es erlaubt die präzise Erfassung von Spannungen in typischen Niederspannungsanwendungen. Zwei digitale IO-Pins können flexibel als Eingänge oder Ausgänge genutzt werden. Der integrierte 5 V Ausgang dient als Stromquelle für Sensoren oder als zusätzliche Spannungsversorgung für The Pill.

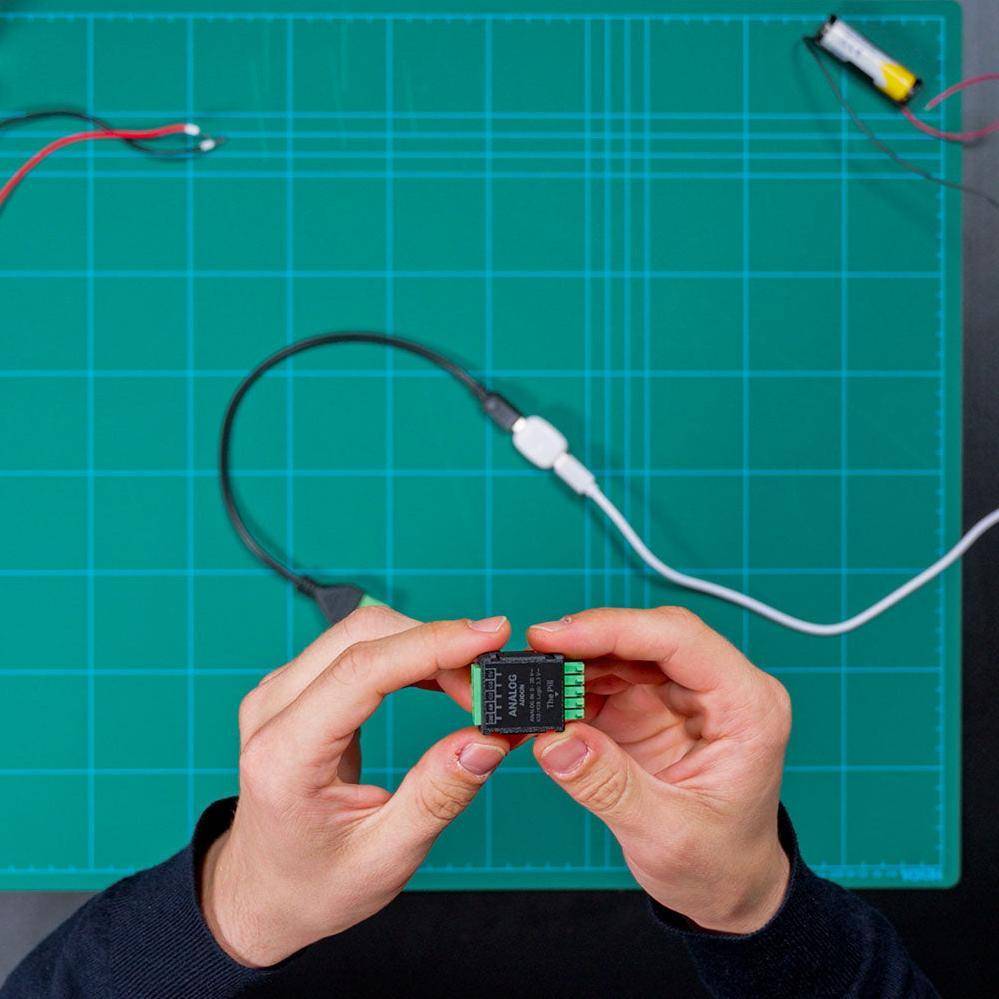

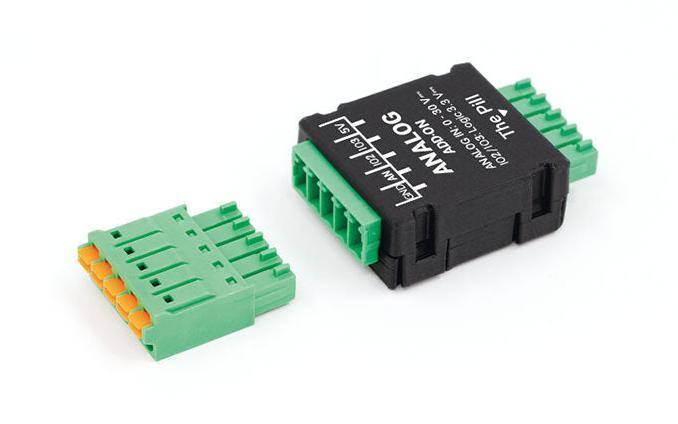

Das Modul wird über einen speziellen Steckverbinder an das 5-Terminal Add-on angeschlossen und bildet somit eine funktionale Erweiterung für die Daten- und Signalverarbeitung in Kombination mit The Pill.

Das Analog 030 V Add-on misst Gleichspannungen bis 30 V über einen dedizierten Analogeingang. Es eignet sich zur Erweiterung von The Pill zur Spannungsüberwachung von Sensoren, Netzteilen oder Batterien. Zusätzlich erlaubt es die digitale Ansteuerung oder Erfassung von Signalen über zwei 3,3 V IO-Pins. Die Versorgung angeschlossener Sensoren kann über den integrierten 5 V Ausgang erfolgen. Die Montage erfolgt durch die Verbindung mit dem 5-Terminal Add-on, welches separat erhältlich ist.

Merkmale im Überblick

Analoge Spannungsmessung bis 30 V DC
Ein zusätzlicher Analog-Eingang (030 V)
Zwei digitale IO-Pins (3,3 V Logik)
5 V Ausgang zur Sensorversorgung
Erweiterung nur mit 5-Terminal Add-on verwendbar
Geeignet zur Messung von 05 V Sensoren und Batterien (4,2 V, 12 V, 24 V)

Kompatibilität

The Pill by Shelly
5-Terminal Add-on (notwendig zur Verbindung)
Analogsensoren (05 V)

Technische Daten

Messbereich Analogeingang: 030 V DC
Voltmeter-Genauigkeit: ±(2 % + 5d)
Digitaleingang Logiklevel: 3,3 V (Active LOW)
Trigger LOW: < 0,83 V
Trigger HIGH: > 2,48 V
Maximale digitale Eingangsspannung: 3,3 V
Max. Schaltspannung: 3,3 V
Max. Schaltstrom: 20 mA
Versorgungsausgang: 5 V (Sensor oder The Pill)
Abmessungen (HxBxT): 36,5 × 26,5 × 11,5 mm
Gewicht: 8 g
Gehäusefarbe: Schwarz
Betriebstemperatur: 0 bis 40 °C
Lagertemperatur: -20 bis 40 °C
Luftfeuchtigkeit: 30 % bis 70 % RH
Maximale Einsatzhöhe: 2000 m

Sonstige Daten

Anschluss über 5-Terminal Add-on

Lieferumfang

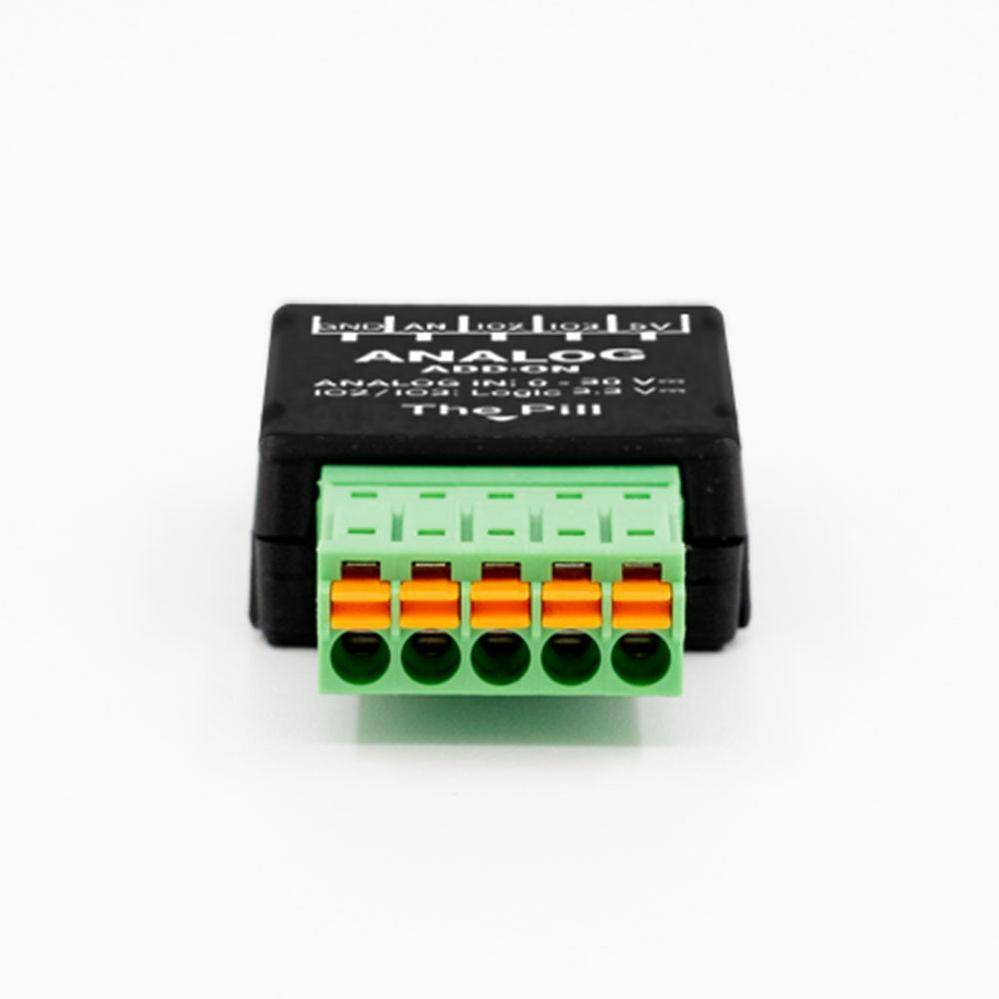

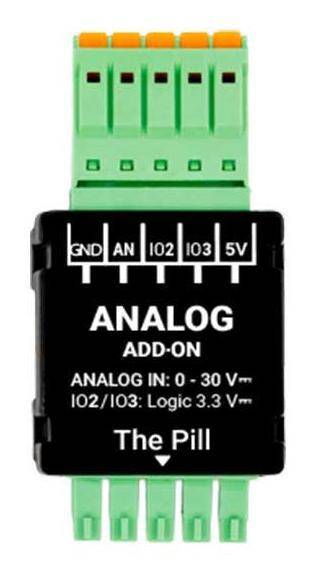

Analog 0-30 V Add-on Modul
