hb-digital CAT 7 Kabel PRO S/FTP PiMF AWG23/1 LSZH B2ca GHMT PoE++ Netzwerkkabel professional 250m

Überblick

CAT 7 PRO Verlegekabel für feste LAN-Installationen S/FTP PiMF Schirmung für stabile 10 Gbit/s Datenübertragung AWG23/1 Massivleiter aus reinem Kupfer LSZH Mantel mit CPR B2ca Brandschutzklasse GHMT zertifiziert und PoE++ kompatibel

Beschreibung

Physikalische Eigenschaften

Leiterquerschnitt: AWG23
Mantel: LSZH

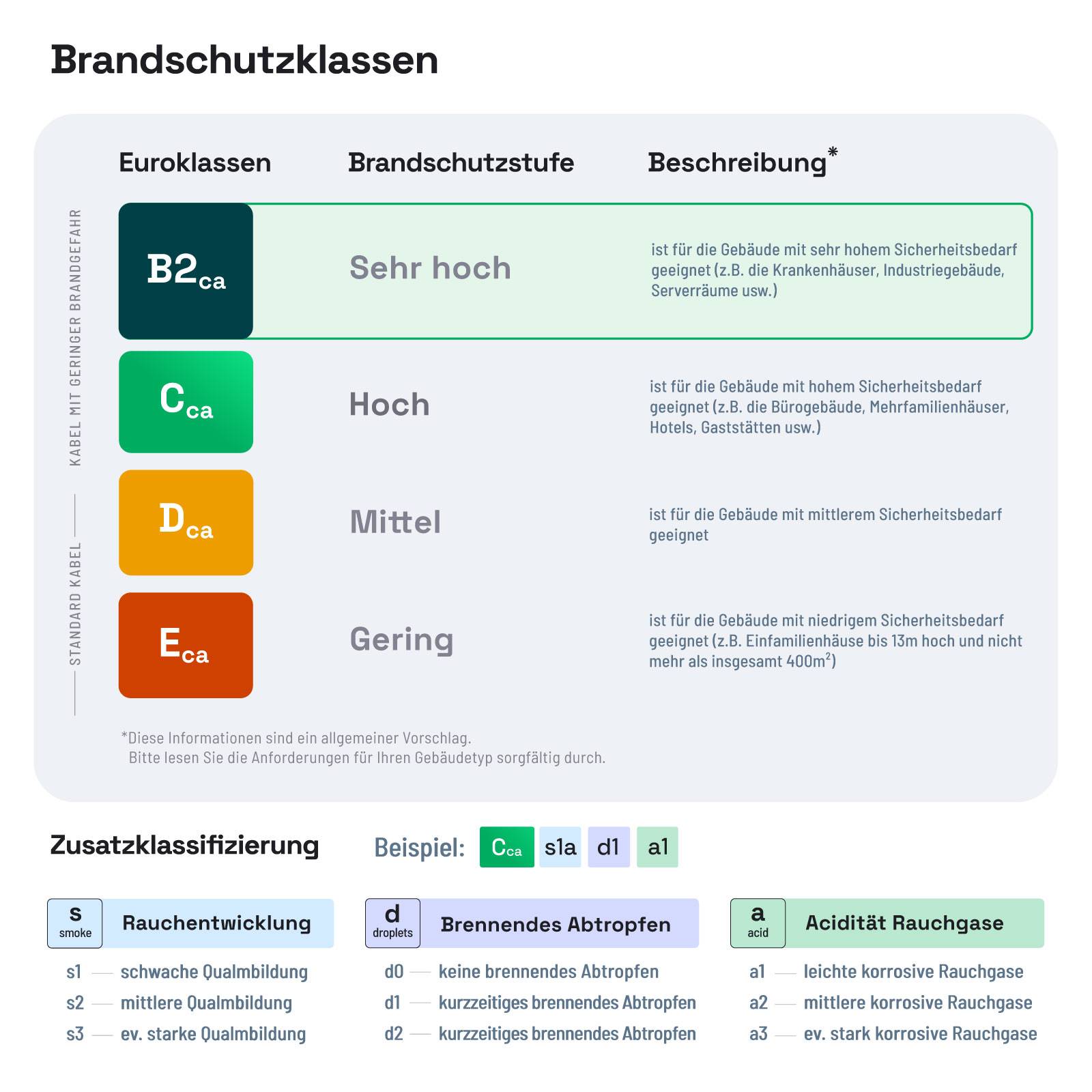

Brandschutzklasse: CPR B2ca
Zertifizierung: GHMT Type Approval

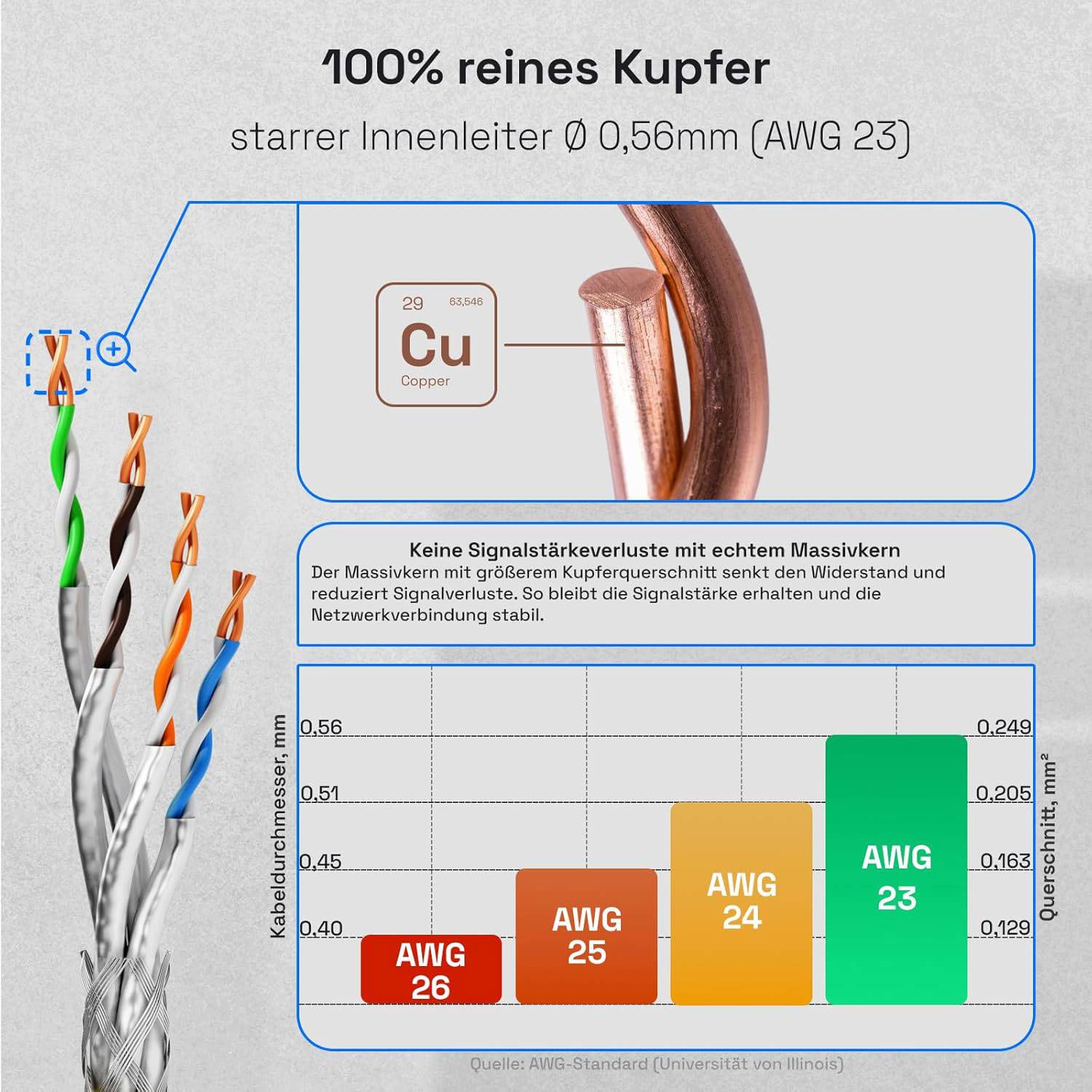

Innenleiter: Bare annealed copper, solid AWG23/1, 0.56 mm
Isolierung: SFS-PE, Foam-Skin Polyethylen, EN 50290-2-23
Anzahl isolierter Leiter: 8, verseilt in 4 Paaren
Farbcode: Blau-Weiss, Orange-Weiss, Gruen-Weiss, Braun-Weiss

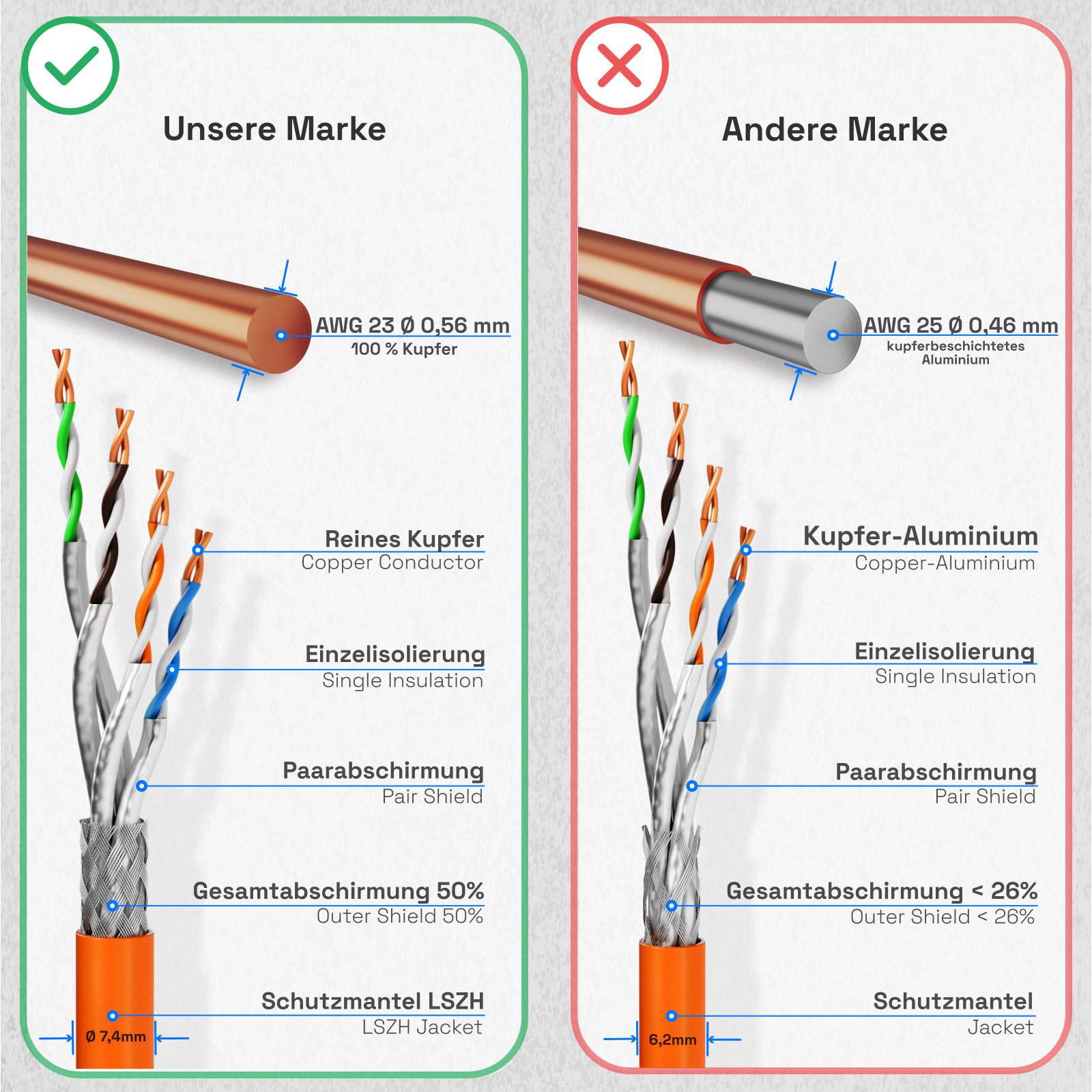

Einzelpaarabschirmung: Aluminiumfolie, 100 Prozent Bedeckung
Gesamtabschirmung: Al-Mg Geflechtschirm, >= 40 Prozent Bedeckung
Aussenmantel: LSZH, EN 50290-2-27, CPR B2ca nach EN 50575
Aussenmanteldicke: 0.60 mm
Aussenmantelfarbe: Orange RAL 2003 oder Gelb RAL 1016
Kupfergehalt: 18.45 kg/km
Aussendurchmesser: 7.2 mm +/- 0.3 mm

Mechanische Eigenschaften

Zugfestigkeit: max. 150 N
Dynamischer Biegeradius: min. 8x OD
Statischer Biegeradius: min. 4x OD
Transport- und Lagertemperatur: -20 C bis +60 C
Betriebstemperatur: -20 C bis +50 C
Installationstemperatur: 0 C bis +50 C

Elektrische Eigenschaften

Impedanz: 100 +/- 15 Ohm bei 4-100 MHz, 100 +/- 25 Ohm bei 100-600 MHz
Kapazitaet: 45 pF/m nominal bei 1 kHz
Kapazitaetsungleichgewicht: max. 1.6 pF/m bei 1 kHz
Isolationswiderstand: min. 5 GOhm x km
DC-Widerstand: max. 95 Ohm/km, max. 2 Prozent Widerstandsungleichgewicht
DC-Schleifenwiderstand: max. 190 Ohm/km, max. 2 Prozent Widerstandsungleichgewicht
Spannungsfestigkeit: max. 72 Vdc
Koppeldaempfung: CA-Type 1b
Signalausbreitungsverzoegerung: max. 450 ns/100 m
Ausbreitungsverzoegerung: max. 10 ns/100 m
Trennklasse: d nach EN 50174-2
NVP: 79 Prozent

Normen

ISO/IEC 11801 3rd Ed.
IEC 61156-5
EN 50173-1/4
EN 50288-4-1
EN 60332-1-2, LSZH
EN 60754-1/2, LSZH
EN 61034-2

Anwendungsbereiche

Anwendung: Primary Campus, Secondary Riser, Tertiary Horizontal
Netzwerkstandards: IEEE 802.3, 10Base-T, 100Base-T, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T, PoE, PoE Plus, 4PPoE

Eigenschaften

CAT 7 PRO Verlegekabel S/FTP PiMF Schirmung AWG23/1 Kupfer-Massivleiter PoE, PoE+ und 4PPoE kompatibel

Hinweise

Verlegekabel ohne RJ45-Stecker. Für Netzwerkdose, Keystone-Modul oder Patchpanel geeignet

Lieferumfang

• 1 x 250m Netzwerkkabel CAT 7 Pro Verlegekabel AWG23 B2ca
