Beschreibung

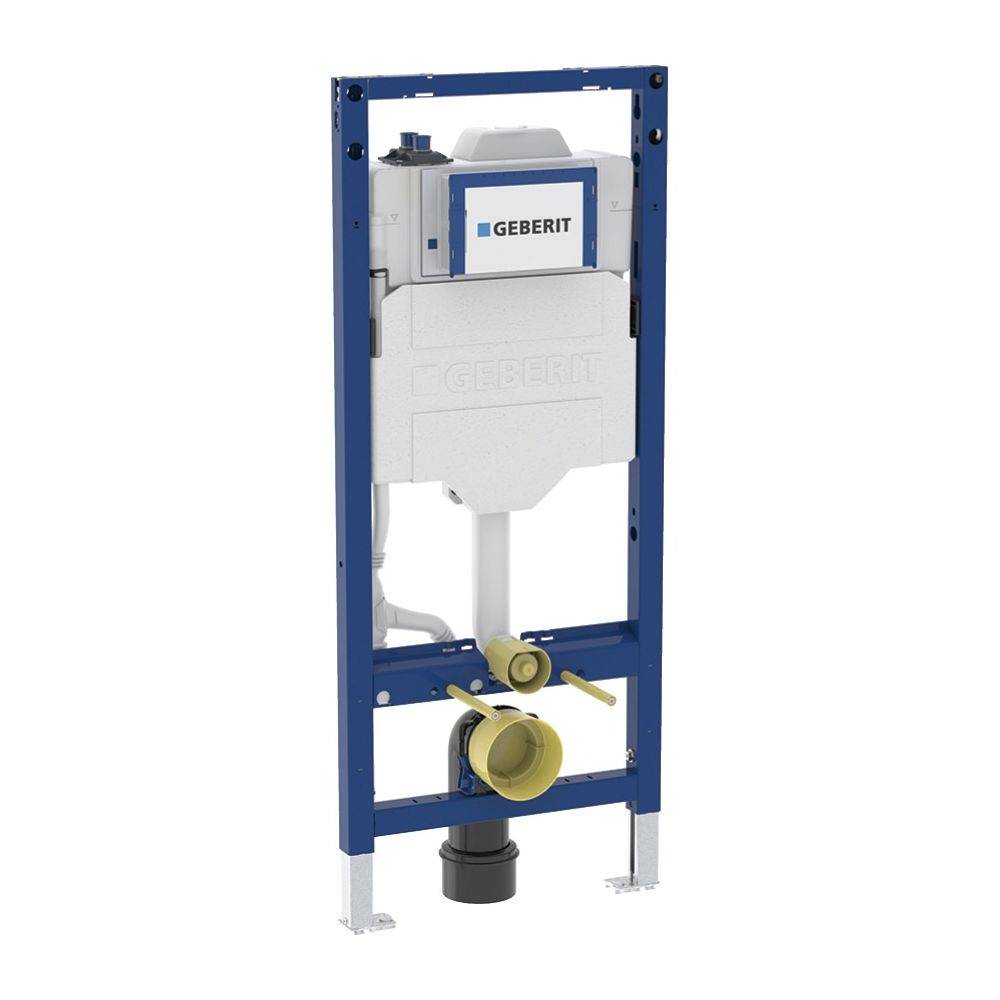

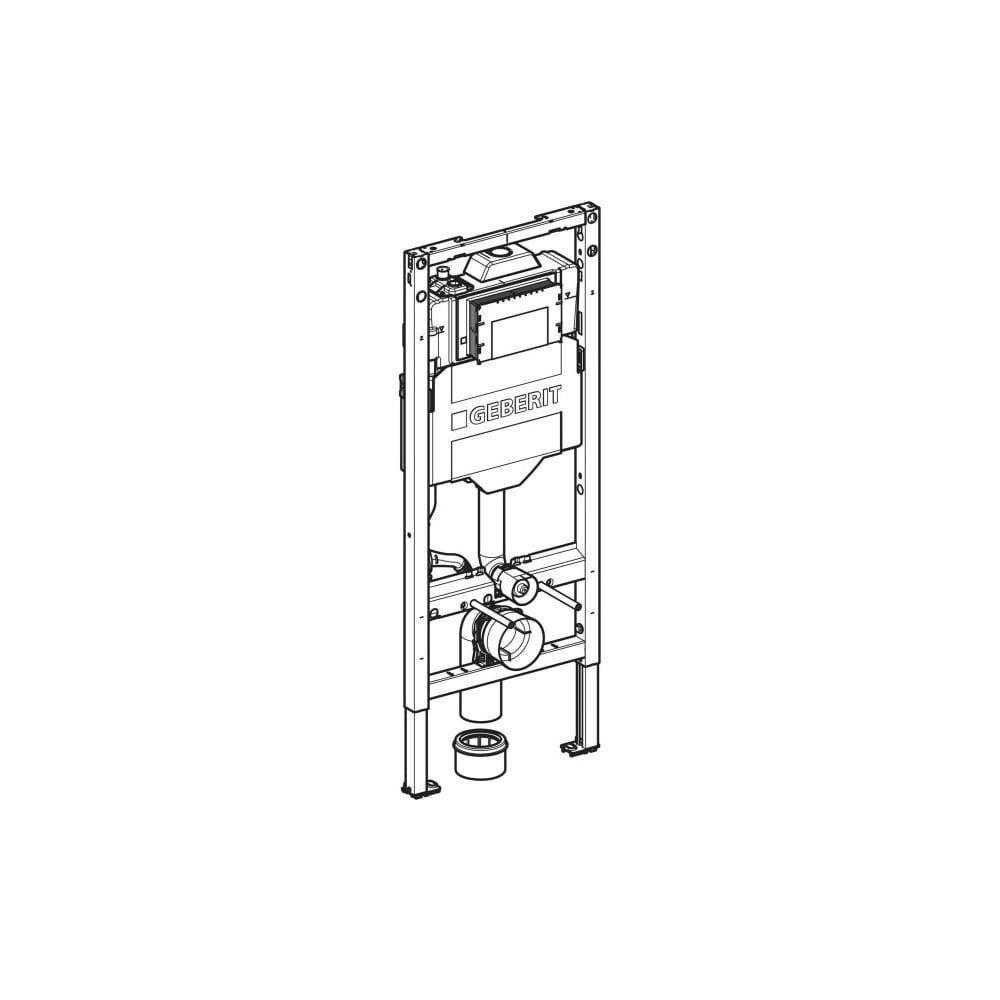

Geberit Duofix Element für Wand-WC, 120 cm, mit Sigma UP-Spülkasten 12 cm, mit HS30 Hygienespülung
Verwendungszwecke
Zum Verhindern von Stagnation in Trinkwasserleitungen
Für Metall- und Holzständerwände
Für Geberit Duofix Systemwände
Serviceöffnung mit integriertem Feuchtigkeitsschutz
Intervallspülung Einstellbereich 1-7 Tage
Intervallspülzeit Einstellbereich 10 sec.-10 min.
Eigenschaften
Rahmen für Wand-WCs mit Anschlussmassen nach EN 33 und Ausladung bis 70 cm
Mit Auszugsblech für seitliche Befestigung über dem Element an Metall- oder Holzprofilen oder an Geberit Duofix Systemständern
Alternative Befestigungsposition für Wandanker
Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
Mit Überlaufschutzsensor
Schnittstelle Digital I/O (zentrale Spülauslösung, potentialfreie Störungsanzeige, Ansteuerung externes Magnetventil)
Spülprogramme wählbar (Zeit oder Intervall)
Funktionsstatistiken via Geberit Control App abrufbar
Geräteeinstellungen und Bedienung mit Mobilgerät über integrierte Bluetooth-Schnittstelle
Drahtgebunden vernetzbar mit Geberit Gateway via GEBUS Konverter
Stromversorgung durch externes Netzteil oder durch Buskonverter mit integriertem Netzteil
Protokolliert über 5000 Spülvorgänge
Nutzungserkennung
Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
Technische Eigenschaften
Schutzart: IP45
Betriebsspannung (V DC): 12 V DC
Leistungsaufnahme Stand-by (W): 1 W
Fließdruck (kPa) - min. bis max.: 10–1000 kPa
Kaltwassertemperatur (°C) - max.: 25 °C
Warmwassertemperatur (°C) - max.: 70 °C
Spülmenge Werkseinstellung für Spülkasten (l): 6 / 3 l
Große Spülmenge Einstellbereich für Spülkasten (l): 4 / 4,5 / 6 / 7,5 l
Kleine Spülmenge Einstellbereich für Spülkasten (l) - min. bis max.: 2–4 l
Durchfluss bei 300 kPa / 3 bar (l/s): 0,16 l/s
Mindestfließdruck für Berechnungsdurchfluss (kPa): 10 kPa
Berechnungsdurchfluss (l/s): 0,09 l/s
Spülleistung pro Magnetventil (l/min): 4 l/min
Intervallspülung Werkseinstellung (h): 72 h
Intervallspülmenge Werkseinstellung (l): 3 l
Spülvolumen pro Tag (l) und Magnetventil - max.: 40 l
Spülintervall (h) - min.: 24 h
Werkstoff: Stahl
Höhenverstellbar: Ja

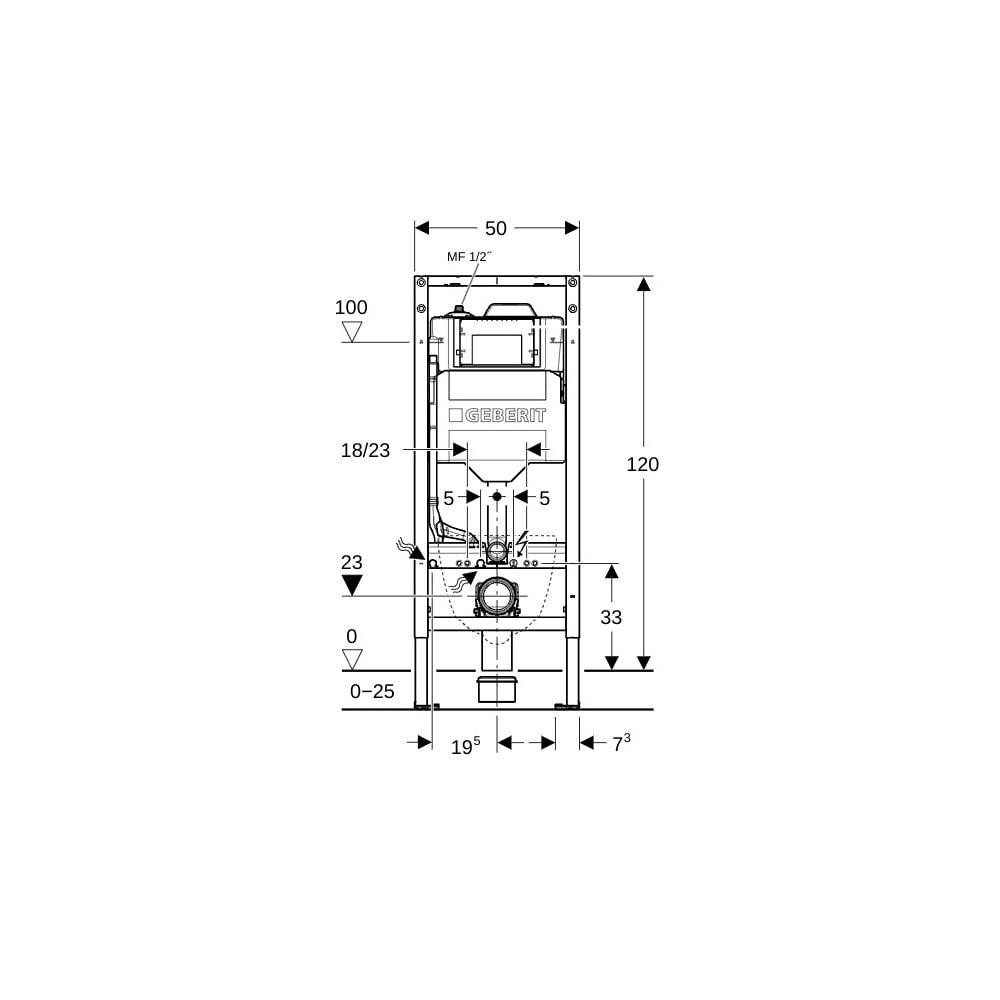

B / Breite (cm): 50 cm
H / Höhe (cm): 120 cm
T / Tiefe (cm): 12 cm
Anschluss: 2 Wasseranschlüsse
Leistungsaufnahme (W): 7,2 W
Zusätzlicher Lieferumfang
Bauschutz für Serviceöffnung
Anschlussset für WC, ø 90 mm
Anschlussbogen 90° aus PE-HD, ø 90 mm
Übergangsmuffe aus PE-HD, ø 90 / 110 mm
Magnetventileinheit mit Sicherungsstift und Durchflussbegrenzer
Steuereinheit
Befestigungs- und Schutzmaterial
