Beschreibung
Waveshare ESP32-S3-Zero Basic Kit, OLED 1,5 Zoll, PIR Sensor, WS2812 RGB, USB-C, 240 MHz
Das Waveshare ESP32-S3-Zero Basic Kit ist ein Einsteiger-Set, das speziell für die Mikrocontroller-Modelle ESP32-S3, ESP32-C6 und ESP32-C3 konzipiert wurde. Es enthält eine Auswahl an getesteten Modulen und Komponenten, die von Fachkräften zusammengestellt wurden und bietet eine umfangreiche Sammlung an Anleitungen und Ressourcen für den direkten Einstieg in Arduino-, MicroPython- und ESP-IDF-Programmierung.

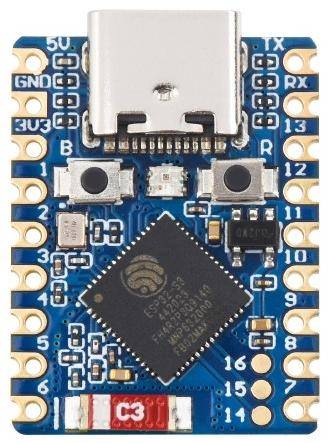

Das Herzstück des Sets ist das Modul ESP32-S3-Zero, das mit einem ESP32-S3 Xtensa 32-Bit LX7 Dual-Core-Prozessor ausgestattet ist. Dieser erreicht eine Taktfrequenz von bis zu 240 MHz und unterstützt 2.4 GHz Wi-Fi (802.11 b/g/n) sowie Bluetooth 5 (Low Energy). Bei der enthaltenen Version handelt es sich um einen ESP32-S3-Zero ohne vorgelötete Pin Header. Eine 40PIN Stiftleiste liegt bei und ist eigenständig anzulöten. Für die Montage der Stiftleiste wird eine Lötstation benötigt.

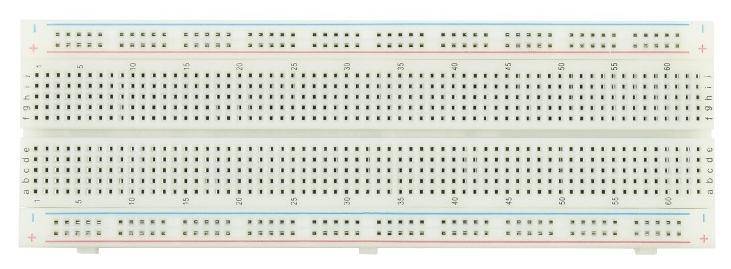

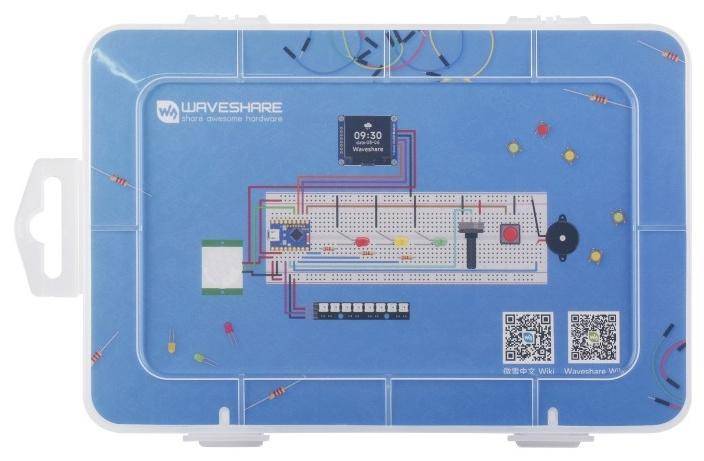

Das Set umfasst zahlreiche elektronische Bauteile, darunter ein 1,5 Zoll OLED-Modul mit SSD1327-Treiberchip, ein PIR-Bewegungssensor, ein 8-Bit-WS2812-RGB-LED-Streifen, ein aktiver Summer, ein einstellbares Potentiometer, mehrere LEDs und Taster sowie Widerstände. Für den Aufbau elektronischer Schaltungen stehen ein Breadboard mit 830 Kontakten und Jumper-Kabel zur Verfügung. Ein USB-Typ-C-Kabel dient der Spannungsversorgung, Programmierung und dem Debugging. Alle Komponenten werden in einer Aufbewahrungsbox geliefert.
Das Kit eignet sich für den Einstieg in die Mikrocontroller-Programmierung, insbesondere in den Bereichen Wi-Fi-, Bluetooth-, Sensorik- und LED-Steuerung. Es kann für Schulungszwecke, DIY-Projekte und prototypische Entwicklungen verwendet werden. Die enthaltenen Module ermöglichen die Umsetzung grundlegender Anwendungen wie Bewegungserkennung, Anzeigeausgaben, akustische Signalisierung, Lichtsteuerung und analoge Messungen.
Der enthaltene Mikrocontroller ESP32-S3-Zero verarbeitet Informationen über WLAN oder Bluetooth und kann über USB programmiert werden. Die angeschlossenen Sensoren und Aktoren lassen sich mittels digitaler oder analoger Schnittstellen einbinden und über entsprechende Bibliotheken in der Software ansteuern. Die bereitgestellten LEDs und Taster eignen sich zur Erstellung einfacher Interaktionen oder Simulationen, etwa einer Verkehrsampel oder eines Warnsystems. Das OLED-Modul ermöglicht die Anzeige von Informationen oder Statusmeldungen, während das Potentiometer zur Justierung von Werten wie Helligkeit oder Lautstärke dient.
Das Set eignet sich zur Realisierung typischer Anwendungen in der Mikrocontroller-Programmierung. Dazu gehören unter anderem die Entwicklung von Bewegungsmeldern, Anzeigeeinheiten, RGB-LED-Steuerungen, akustischen Alarmgebern sowie die Durchführung einfacher Analogwertmessungen mit Potentiometern. Durch die enthaltenen Komponenten lassen sich vielfältige Projekte umsetzen, die eine Anbindung über WLAN oder Bluetooth sowie eine Interaktion mit Benutzeroberflächen oder Sensoren erfordern. Die mitgelieferten Tutorials erleichtern die Einarbeitung in die jeweiligen Programmierumgebungen.
Merkmale im Überblick
- ESP32-S3 Mikrocontroller mit 240 MHz Dual-Core-Prozessor
- Unterstützung von 2.4 GHz Wi-Fi und Bluetooth 5 (LE)
- ESP32-S3-Zero ohne vorgelötete Pin Header
- 40PIN Stiftleiste zum Selbstanlöten im Lieferumfang enthalten
- 1,5 Zoll OLED-Modul mit SSD1327 Treiber, SPI/I2C
- Pyroelektrischer Infrarotsensor (PIR) für Bewegungserkennung
- 8-facher WS2812 RGB-LED-Streifen
- Aktiver Summer zur akustischen Signalausgabe
- Potentiometer (010 kΩ) für analoge Eingaben
- LEDs und Taster in drei Farben
- 330-Ohm-Widerstände zur Strombegrenzung
- 830-Punkt-Experimentierboard und Jumperkabel
- USB-Typ-A zu Typ-C Kabel (~1 m Länge)
- Aufbewahrungsbox für Komponenten
- ESP32-S3
- ESP32-C6
- ESP32-C3
- Arduino IDE
- MicroPython
- ESP-IDF
- Prozessor: ESP32-S3 Xtensa 32-bit LX7 Dual-Core
- Taktfrequenz: bis zu 240 MHz
- WLAN: 2.4 GHz, 802.11 b/g/n
- Bluetooth: Version 5 (Low Energy)
- Display: 1,5 Zoll OLED, SSD1327, SPI/I2C
- Sensor: PIR-Infrarotsensor, digitaler Ausgang
- LED: 8 × WS2812 RGB, steuerbar
- Widerstand: 330 Ω
- Potentiometer: 010 kΩ
- Versorgung: USB Type-C
- Entwickelt für Lernzwecke und Prototyping
- Komponenten durch Fachpersonal getestet
- 1x ESP32-S3-Zero (ohne vorgelötete Pin Header)
- 1x 40PIN Stiftleiste
- 1x 1,5 Zoll OLED-Modul
- 1x PIR Bewegungssensor
- 1x Aktiver Summer
- 1x 8-Bit WS2812 RGB LED
- 1x Einzel-Potentiometer
- 3x Runde Taster
- 3x 5mm LED
- 10x 330 Ohm Widerstände
- 1x Experimentierboard
- 1x USB Type-A zu Type-C Kabel (~1 m)
- 1x Jumper-Kabel männlich-männlich 10PIN (~200 mm)
- 1x Jumper-Kabel weiblich-weiblich 10PIN (~200 mm)
- 1x Jumper-Kabel männlich-weiblich 10PIN (~200 mm)
- 1x Aufbewahrungsbox
- Produktseite mit Anleitungen und Ressourcen
