Beschreibung
Dieses Bundle kombiniert den Waveshare PCIe zu M.2 Adapter mit PoE HAT und das BerryBase Aluminiumgehäuse zu einer aufeinander abgestimmten Erweiterungsplattform für den Raspberry Pi 5. Der Adapter erweitert den Raspberry Pi 5 um einen NVMe-SSD-Anschluss sowie eine PoE-Funktion (Power over Ethernet), über die das Gesamtsystem mit Strom und Netzwerkdaten über ein einziges Netzwerkkabel versorgt werden kann. Das Gehäuse nimmt den Raspberry Pi 5 zusammen mit dem aufgesteckten HAT auf, schützt die Komponenten und unterstützt dabei sowohl passive als auch aktive Kühllösungen. Raspberry Pi 5, NVMe-SSD sowie weiteres Zubehör sind nicht im Lieferumfang enthalten das Bundle ermöglicht den Einsatz mit verschiedenen Raspberry Pi 5 Varianten je nach Anforderung.

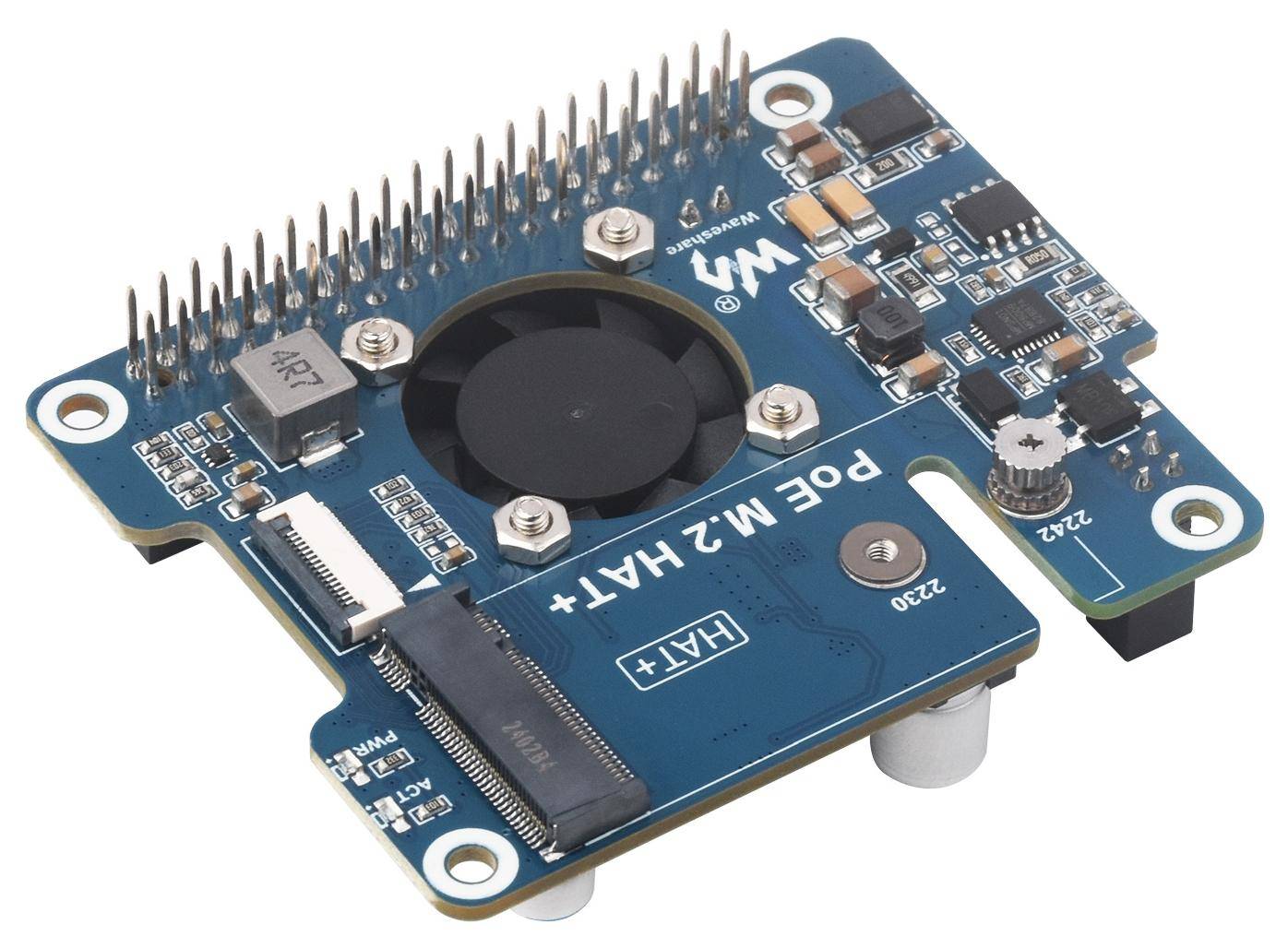

Der Waveshare PCIe zu M.2 Adapter ist speziell für den Raspberry Pi 5 entwickelt und wird über die 16-PIN PCIe-Schnittstelle des Raspberry Pi 5 angebunden. Er unterstützt NVMe-Protokoll M.2 Solid State Drives in den Formfaktoren 2230 und 2242 und ermöglicht Hochgeschwindigkeits-Lese- und Schreibvorgänge über PCIe Gen2 und Gen3 mit bis zu 8 Gbps. Das Booten des Raspberry Pi 5 direkt von der angeschlossenen SSD wird unterstützt. Die integrierte PoE-Funktion entspricht dem IEEE 802.3af/at-Standard und erlaubt die gleichzeitige Strom- und Datenversorgung über ein einziges Ethernet-Kabel. IEEE 802.3af/at bezeichnet einen international genormten Standard, der definiert, wie Netzwerkgeräte über Ethernet-Kabel mit Strom versorgt werden können ohne separate Stromleitung.

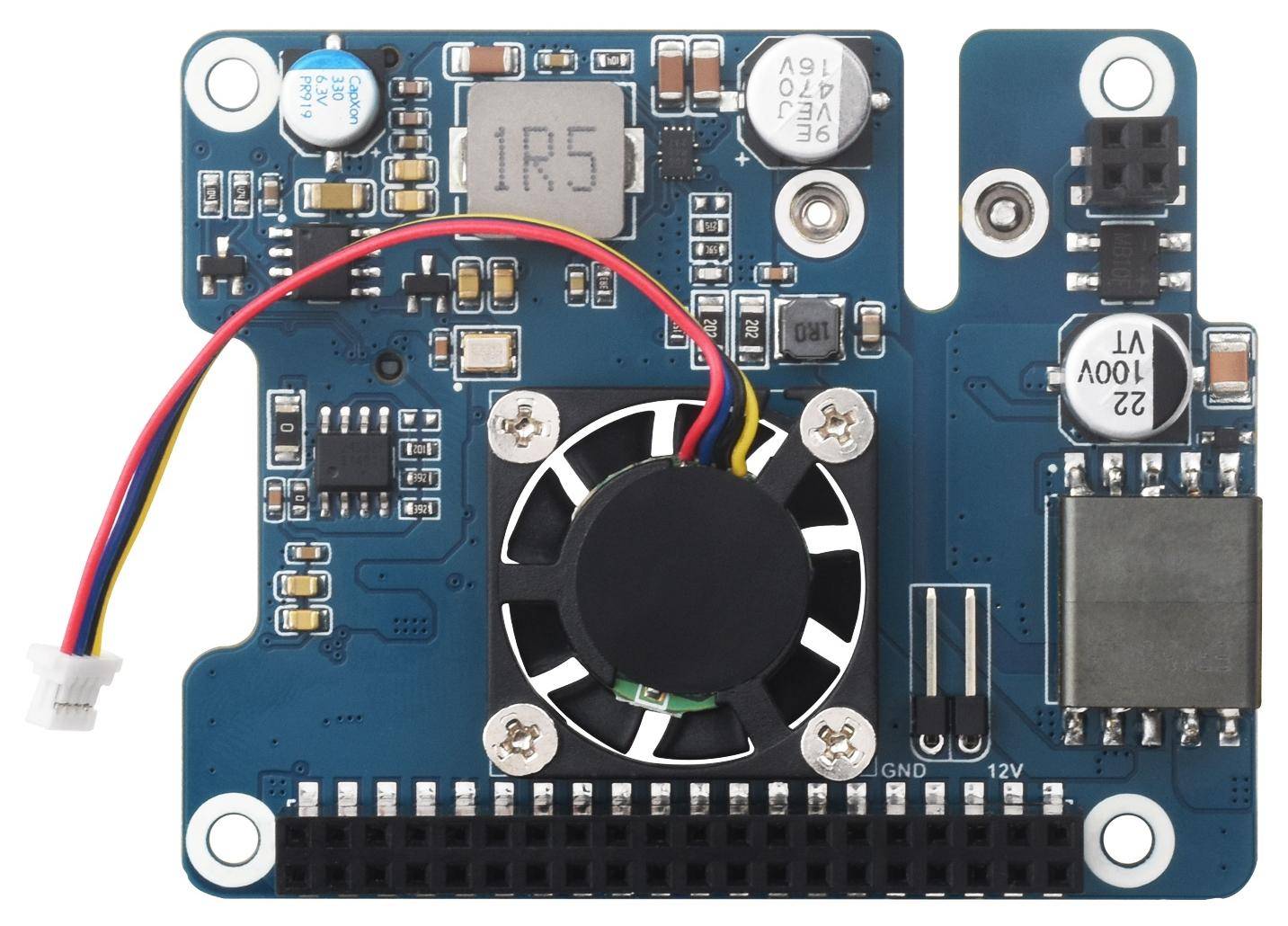

Der 40-PIN GPIO-Header des Raspberry Pi 5 bleibt durch die stapelbare Ausführung des HATs zugänglich, sodass weitere HATs aufgesteckt werden können. Onboard-LED-Anzeigen ermöglichen eine visuelle Überwachung des Betriebsstatus. Ein integrierter aktiver Kühlventilator sorgt für Wärmeabfuhr am HAT selbst. Zusätzlich stehen ein 5V-Header mit bis zu 4,5 A Ausgangsstrom sowie ein 12V-Header mit bis zu 2 A zur Versorgung weiterer externer Geräte bereit. Die Gesamtleistungsabgabe über 12V- und 5V-Header zusammen beträgt maximal 25 W.

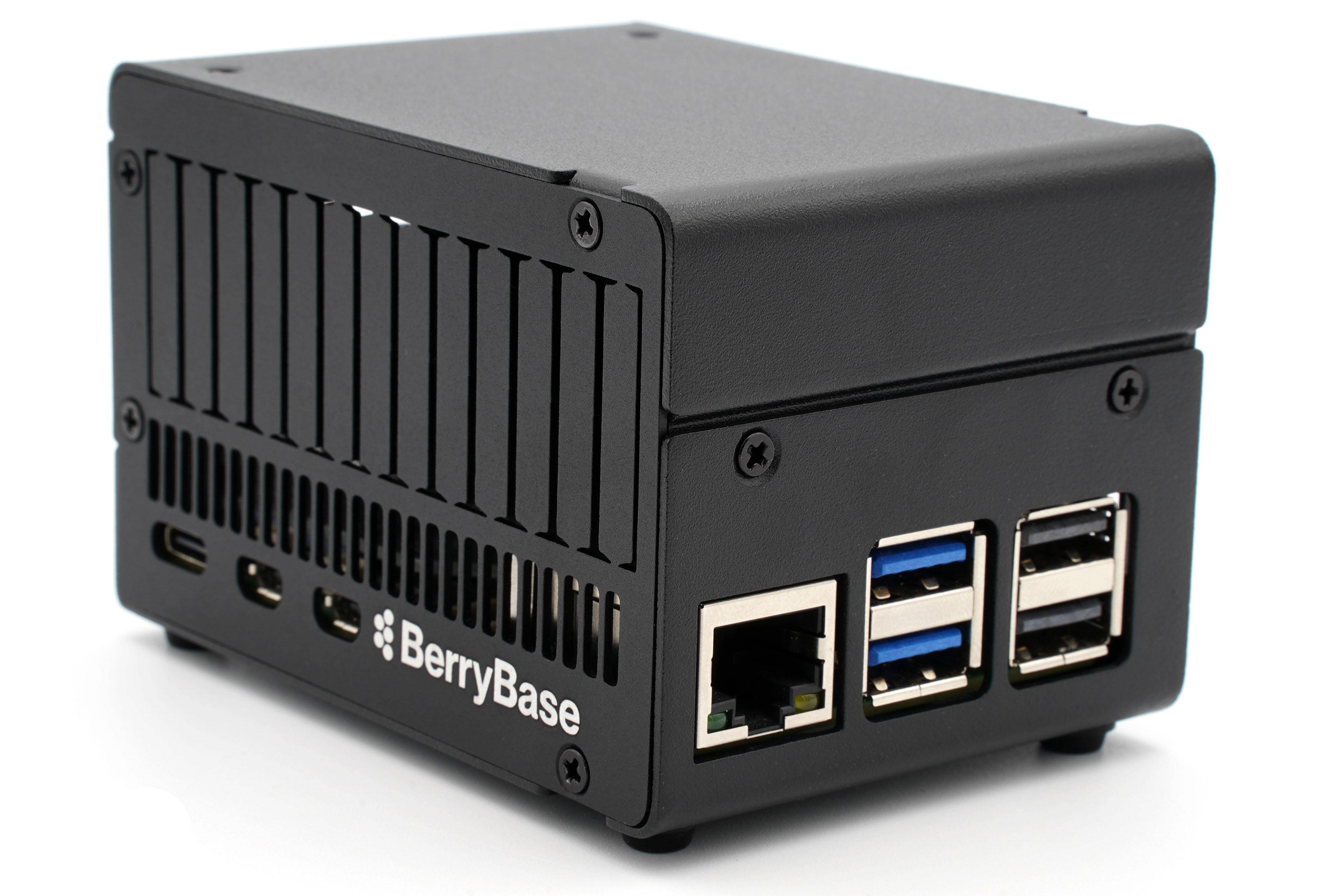

Das BerryBase Gehäuse besteht aus sandgestrahltem, eloxiertem Aluminium und einem pulverbeschichteten Stahlrahmen. Es ist für den Einsatz mit NVMe HATs sowie dem offiziellen Raspberry Pi Active Cooler und kompatiblen flachen Kühllösungen ausgelegt. Ein abnehmbarer Deckel und anpassbare Seitenwände mit herausbrechbaren Rippen ermöglichen die gezielte Schaffung von Öffnungen für Kabeldurchführungen, Steckverbinder und Buchsen sowohl für den Zugriff auf den Raspberry Pi als auch auf Anschlüsse von HATs. Mitgelieferte Distanzstücke in 18 mm und 20 mm Länge ermöglichen die Montage von Erweiterungsplatinen mit unterschiedlichen GPIO-Header-Höhen. Ein stapelbarer GPIO-Header ist im Lieferumfang des Gehäuses enthalten.
Integrierte Ventilationsöffnungen unterstützen die passive Kühlung. Ein externer Starttaster erlaubt das Ein- und Ausschalten des Raspberry Pi 5 ohne Öffnen des Gehäuses relevant für den Einsatz in fest installierten oder schwer zugänglichen Umgebungen. Gewindebohrungen für den BerryBase Kamerahalter sowie zwei Schlüssellochbohrungen an der Unterseite für eine Wandmontage sind vorhanden. Rutschhemmende Gummifüße sichern den Stand auf Tisch- oder Regalflächen.
Das Bundle eignet sich für Anwendungen, bei denen schneller lokaler Massenspeicher, netzwerkbasierte Stromversorgung ohne separate Netzteilleitung und ein robustes, geschlossenes Gehäuse kombiniert werden sollen. Typische Einsatzbereiche sind IoT-Gateways und Edge-Systeme, Heim- und Gebäudeautomation, Mediensysteme, industrielle Steuer- und Anzeigeeinheiten sowie Bildungs- und Entwicklungsumgebungen.
Merkmale im Überblick
- PCIe-zu-M.2 Adapter speziell für Raspberry Pi 5, angebunden über 16-PIN PCIe-Schnittstelle
- NVMe-SSD-Unterstützung: M.2-Formfaktoren 2230 und 2242, PCIe Gen2 und Gen3, bis zu 8 Gbps
- Boot-Unterstützung: Booten des Raspberry Pi 5 von der angeschlossenen NVMe-SSD möglich
- PoE-Funktion nach IEEE 802.3af/at: Strom- und Datenversorgung über ein Ethernet-Kabel
- 40-PIN GPIO-Header stapelbar weitere HATs anschließbar
- Onboard-LED-Anzeigen zur Betriebsstatusüberwachung
- Integrierter aktiver Kühlventilator am HAT
- 5V-Header-Ausgang: bis zu 4,5 A / 12V-Header-Ausgang: bis zu 2 A (gesamt max. 25 W)
- Gehäuse aus sandgestrahltem, eloxiertem Aluminium mit pulverbeschichtetem Stahlrahmen

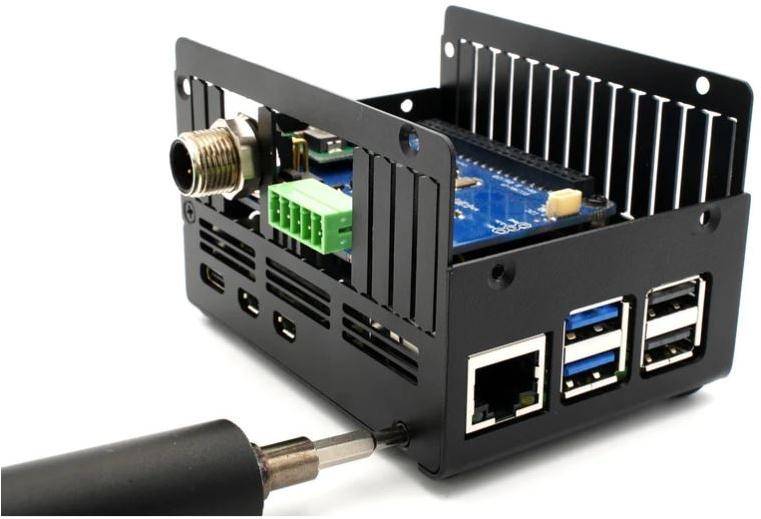

- Abnehmbarer Deckel und Seitenwände mit herausbrechbaren Rippen für flexible Kabelführung
- Distanzstücke (18 mm / 20 mm) für HATs mit unterschiedlichen GPIO-Header-Höhen
- Externer Starttaster am Gehäuse
- Ventilationsöffnungen für passive Kühlung, vorbereitet für aktive Kühllösungen
- Wandmontage über Schlüssellochbohrungen an der Gehäuseunterseite möglich
- Rutschhemmende Gummifüße für Tisch- und Regalbetrieb
- Gewindebohrungen für BerryBase Kamerahalter
- Raspberry Pi 5 (nicht im Lieferumfang)
- NVMe-Protokoll M.2 SSDs, Formfaktoren 2230 und 2242 (nicht im Lieferumfang)
- IEEE 802.3af/at PoE-fähige Netzwerk-Switches und Injektoren
- Raspberry Pi 5 HATs (weitere, stapelbar über GPIO-Header)
- Offizieller Raspberry Pi 5 Active Cooler und kompatible flache Kühllösungen
- BerryBase Kamerahalter
- Schnittstelle Raspberry Pi 5: 16-PIN PCIe-Kabel (40 mm)
- SSD-Schnittstelle: M.2 NVMe, Formfaktoren 2230 und 2242
- PCIe-Generation: Gen2 und Gen3
- Datentransferrate: bis zu 8 Gbps
- Netzwerkstandard: IEEE 802.3af/at PoE
- PoE-Stromeingang: 37V57V DC
- Leistungsausgabe GPIO (5V): 4,5 A max.
- 2-Pin-Header-Ausgabe (12V): 2 A max.
- Gesamtleistung 12V + 5V-Header: max. 25 W
- HAT-Abmessungen: 56,5 x 70,0 mm
- Gehäusematerial: Sandgestrahltes, eloxiertes Aluminium / pulverbeschichteter Stahlrahmen
- Distanzstücke: 18 mm und 20 mm
- Kompatibles SBC: Raspberry Pi 5
- Verbindung HAT zu Raspberry Pi 5 über 16-PIN-Kabel (40 mm)
- 40-PIN GPIO-Header des HAT stapelbar für weitere Erweiterungsplatinen
- Installationshinweis HAT: Wärmeleitpads anbringen, Metallkühlkörper installieren, HAT fixieren
- Seitenwände des Gehäuses mit herausbrechbaren Rippen zur individuellen Anpassung von Kabel- und Anschlussdurchführungen
- Gehäuse mit Schlüssellochbohrungen an der Unterseite zur Wandmontage
- Typische Anwendungsbereiche: IoT-Gateways und Edge-Systeme, Heim- und Gebäudeautomation, Mediensysteme und Steuerzentralen, industrielle Steuer- und Anzeigeeinheiten, Bildungs- und Entwicklungsumgebungen
- Hinweis: Raspberry Pi 5, NVMe-SSD, Kamerahalter und weitere Elektronik aus Beispielhaften Abbildungen sind nicht im Lieferumfang enthalten.
- 1x Waveshare PoE M.2 HAT+
- 1x Metall-Kühlkörper
- 1x 16-PIN-Kabel (40 mm)
- 1x Wärmepads (3 Stück)
- 1x Schraubenset
- 1x BerryBase Gehäuse für Raspberry Pi 5
- 1x Stapelbarer GPIO-Header
- 1x Distanzstücke-Set (18 mm und 20 mm)
- 1x Gummifüße-Set
- Waveshare Wiki PoE M.2 HAT+ (Installationsanleitung und technische Dokumentation)
