Beschreibung

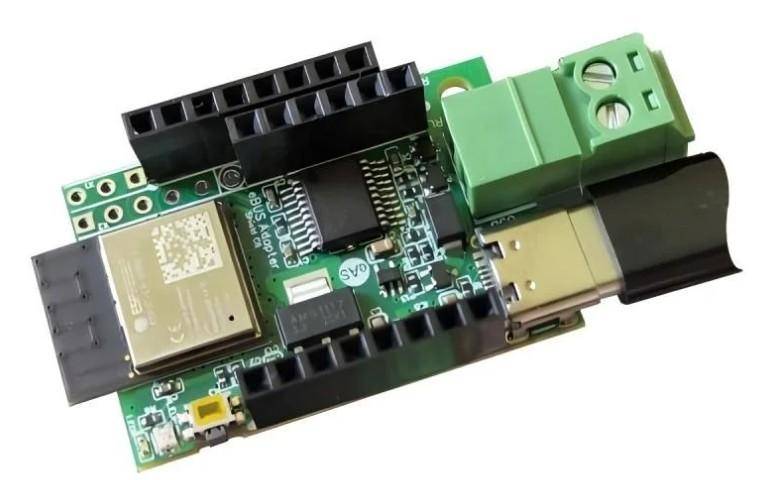

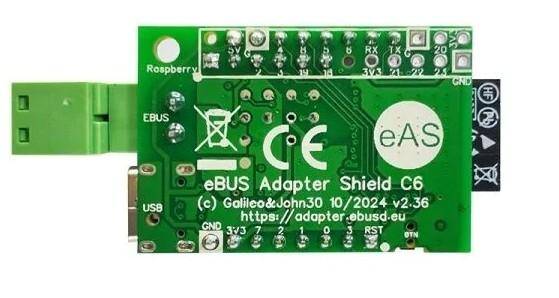

Elecrow eBUS Adapter Shield C6, mit Gehäuse
Der Elecrow eBUS Adapter Shield C6 ist eine vielseitige Schnittstelle, die speziell entwickelt wurde, um die Kommunikation mit eBUS-fähigen Heizungs-, Lüftungs- oder Solarsystemen zu ermöglichen. Mit seiner galvanischen Trennung bietet er nicht nur höchste Sicherheit, sondern auch eine zuverlässige Datenübertragung. Diese neue Version, die auf dem erfolgreichen Vorgängermodell v5 basiert, bringt zahlreiche Verbesserungen wie eine kompaktere Bauweise, einen pluggable eBUS-Anschluss und einen USB-C-Anschluss für eine einfache Integration mit modernen Geräten.
Der integrierte ESP32-C6-Chip ermöglicht sowohl kabelgebundene als auch kabellose Verbindungen, einschließlich WLAN und Ethernet (mit USR-ES1-Modul). Der Adapter unterstützt das erweiterte ebusd-Protokoll und bietet zusätzliche Optionen für Sensorverbindungen, wodurch er sich ideal für komplexe Automatisierungssysteme eignet. Dank der webbasierten Konfigurationsoberfläche und kostenloser Firmware-Updates ist der Adapter einfach zu konfigurieren und jederzeit erweiterbar.
Mit seinem robusten Design, den vielseitigen Anschlussmöglichkeiten und der hohen Zuverlässigkeit ist der eBUS Adapter Shield C6 die perfekte Wahl für Entwickler und Profis, die innovative Lösungen für ihre Heizungs- oder Solaranlagen benötigen.
Merkmale im Überblick
- Vollständige galvanische Trennung ohne Stromaufnahme vom eBUS (Klasse 0 nach eBUS-Spezifikation).
- Flexible Verbindungsmöglichkeiten: USB, WLAN (mit integrierter PCB-Antenne), Raspberry Pi oder Ethernet (über USR-ES1-Modul).
- Kompatibel mit dem erweiterten ebusd-Protokoll für maximale Funktionalität.
- Webbasierte Konfiguration und kostenlose Firmware-Updates.
- Optionale Verbindung zu Sensoren für zusätzliche Anwendungen.
- Geeignet für eBUS-fähige Heizungs-, Lüftungs- und Solarsysteme.
- Pluggable Anschluss für einfache Integration.
- Direkt pluggable auf Raspberry Pi-Boards.
- PCB: 4-Lagen SMD+THT, HASL bleifrei
- Chip: ESP32-C6 mit integrierter Antenne
- Host/Power-Anschluss: USB-C (Kabel optional erhältlich)
- eBUS-Anschluss: Pluggable 3,5 mm (Stecker enthalten), Polarität irrelevant
- Abmessungen: 37x26 mm (ohne Antenne/Anschlüsse), 54x26 mm (mit Antenne und eBUS-Stecker)
- Betriebsspannung: 5V
- Betriebsstrom: <120mA bei aktiviertem WLAN
- Schutz: eFuse für Überstrom- und Überspannungsschutz
- Tests/QA: Jeder Adapter wird unter realen Bedingungen mit einer eBUS-Stromquelle getestet.
- Entwickelt und optimiert für die Verwendung mit ebusd.
- Vollständige Unterstützung des erweiterten ebusd-Protokolls.
- 1x Elecrow eBUS Adapter Shield C6

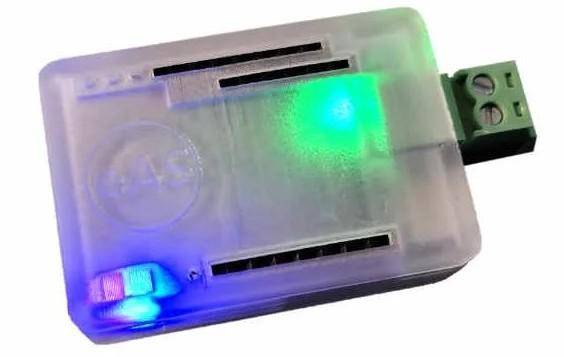

- 1x Gehäuse
- 1x Pluggable 3,5 mm eBUS-Stecker
