Beschreibung
Elecrow CrowPanel Advance 7.0" HMI ESP32-S3 AI-Powered IPS Touch Screen (800x480)
Das CrowPanel Advance 7.0" Display ist ein HMI-Touchscreen mit einem 800 × 480 IPS-Panel und ESP32-S3 Kernprozessor. Der Prozessor verfügt über einen Xtensa 32-Bit LX7 Dual-Core mit bis zu 240 MHz, 512 KB SRAM, 8 MB PSRAM und 16 MB Flash. Integriertes 2,4 GHz Wi-Fi, Bluetooth 5.0 und BLE sorgen in Verbindung mit der integrierten RF-Antenne für stabile drahtlose Kommunikation. Durch die modulare Bauweise können weitere drahtlose Protokolle wie Zigbee, LoRa, nRF2401, Matter, Thread und Wi-Fi 6 unterstützt werden.
Das IPS-Panel mit einem 178° weiten Blickwinkel gewährleistet eine klare Darstellung aus nahezu jeder Perspektive. Die kapazitive Touch-Technologie ermöglicht eine präzise Eingabe. Eine integrierte KI-Funktion erlaubt Sprachinteraktion über das eingebaute Mikrofon und den Lautsprecheranschluss, einschließlich Spracherkennung und Sprachsynthese. Dies eröffnet die Möglichkeit der direkten Kommunikation mit intelligenten Assistenten.
Das Display unterstützt verschiedene Entwicklungsumgebungen wie Arduino IDE, Espressif IDF und PlatformIO. Die Kompatibilität mit der LVGL-Open-Source-Grafikbibliothek ermöglicht die Erstellung individueller Benutzeroberflächen. Zusätzlich kann mit SquareLine Studio die Gestaltung und Implementierung von UIs vereinfacht werden. Eine RTC-Funktion stellt die Genauigkeit der Systemzeit auch bei Stromausfällen sicher. Der kompakte Aufbau mit vertikal angeordneten Schnittstellen unterstützt die Integration in eingebettete Systeme.
Das Display eignet sich für zahlreiche Anwendungen in den Bereichen industrielle Automatisierung, Smart Home, Medizintechnik, Landwirtschaft, Umweltüberwachung, Energietechnik, Logistik, Einzelhandel und Bildung. Es kann in intelligenten Systemen für Fernsteuerung und Überwachung eingesetzt werden.
Merkmale im Überblick
7,0 Zoll IPS-Touchscreen mit 800 × 480 Auflösung
ESP32-S3 Prozessor mit bis zu 240 MHz
Unterstützung von 2,4 GHz Wi-Fi und Bluetooth 5.0
Erweiterbare drahtlose Kommunikation durch modulare Bauweise
Sprachinteraktion durch Mikrofon und Lautsprecheranschluss
Kompatibilität mit Arduino IDE, Espressif IDF, PlatformIO und LVGL
178° Betrachtungswinkel, 400 cd/m² Helligkeit
Eingebaute RTC-Funktion
Kompatibilität
Arduino IDE
Espressif IDF
PlatformIO
LVGL Grafikbibliothek
SquareLine Studio
Technische Daten
Prozessor: Xtensa 32-Bit LX7 Dual-Core, bis 240 MHz
Speicher: 512 KB SRAM, 8 MB PSRAM, 16 MB Flash, 384 KB ROM
Display: 7,0 Zoll IPS, 800 × 480, 16-Bit Farbtiefe
Treiber-IC: SC7277
Touchpanel: Kapazitiv, Single Touch
Blickwinkel: 178°
Helligkeit: 400 cd/m²
Drahtlos: Wi-Fi 2,4 GHz 802.11 a/b/g/n, Bluetooth 5.0, BLE
Optionale Module: Zigbee, LoRa, nRF2401, Matter, Thread, Wi-Fi 6

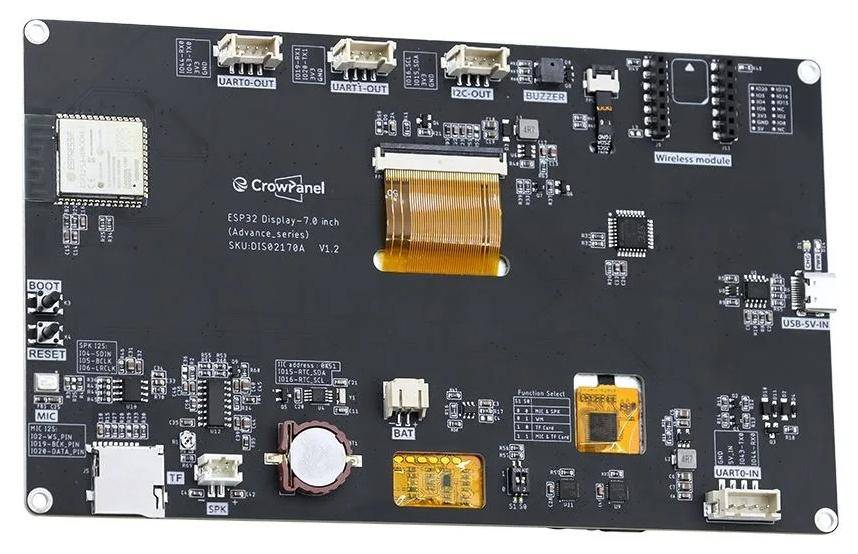

Schnittstellen: USB, UART, I2C, SD-Kartensteckplatz, Batterieanschluss, Lautsprecherport, Mikrofon
Funktionen: RTC, Audioverstärker, Lautstärkeregelung, Batteriemanagement, USB zu UART
LED-Anzeigen: Power (PWR), Ladeanzeige (CHG)
Taster: Reset, Boot
Abmessungen: 181,26 × 108,36 × 16 mm
Aktiver Bereich: 156 × 87 mm

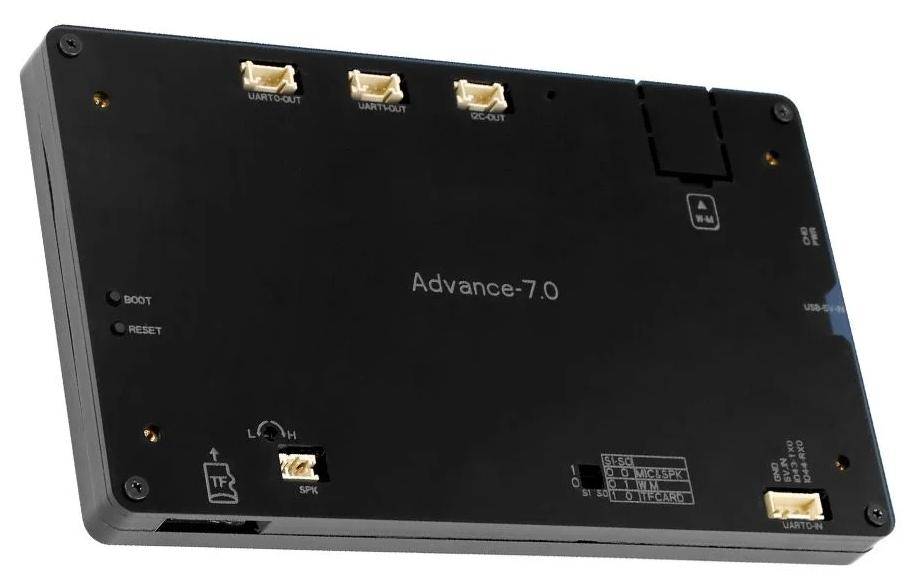

Installation: Rückseitige Befestigung, M3 Schraublöcher
Betriebstemperatur: -20 bis +70 °C
Lagerungstemperatur: -30 bis +80 °C
Stromversorgung: 5 V/2 A über USB oder UART
Sonstige Daten
Unterstützt mehr als 150 Crowtail-Sensoren
Enthält LVGL-Demonstrationsoberfläche und Arduino-Beispiele

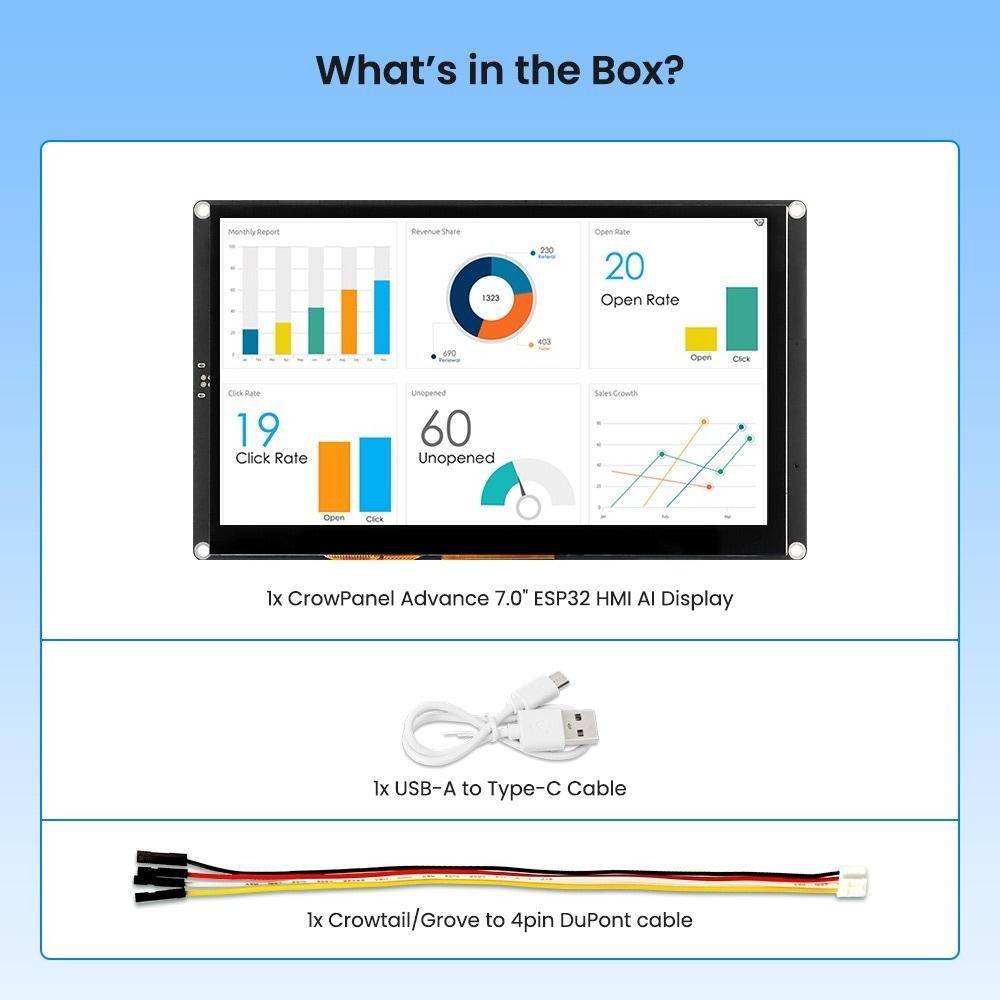

Lieferumfang
1 × CrowPanel Advance 7.0" ESP32 HMI AI Display
1 × USB-A auf Type-C Kabel
1 × Crowtail/Grove zu 4-Pin-DuPont-Kabel
