Beschreibung

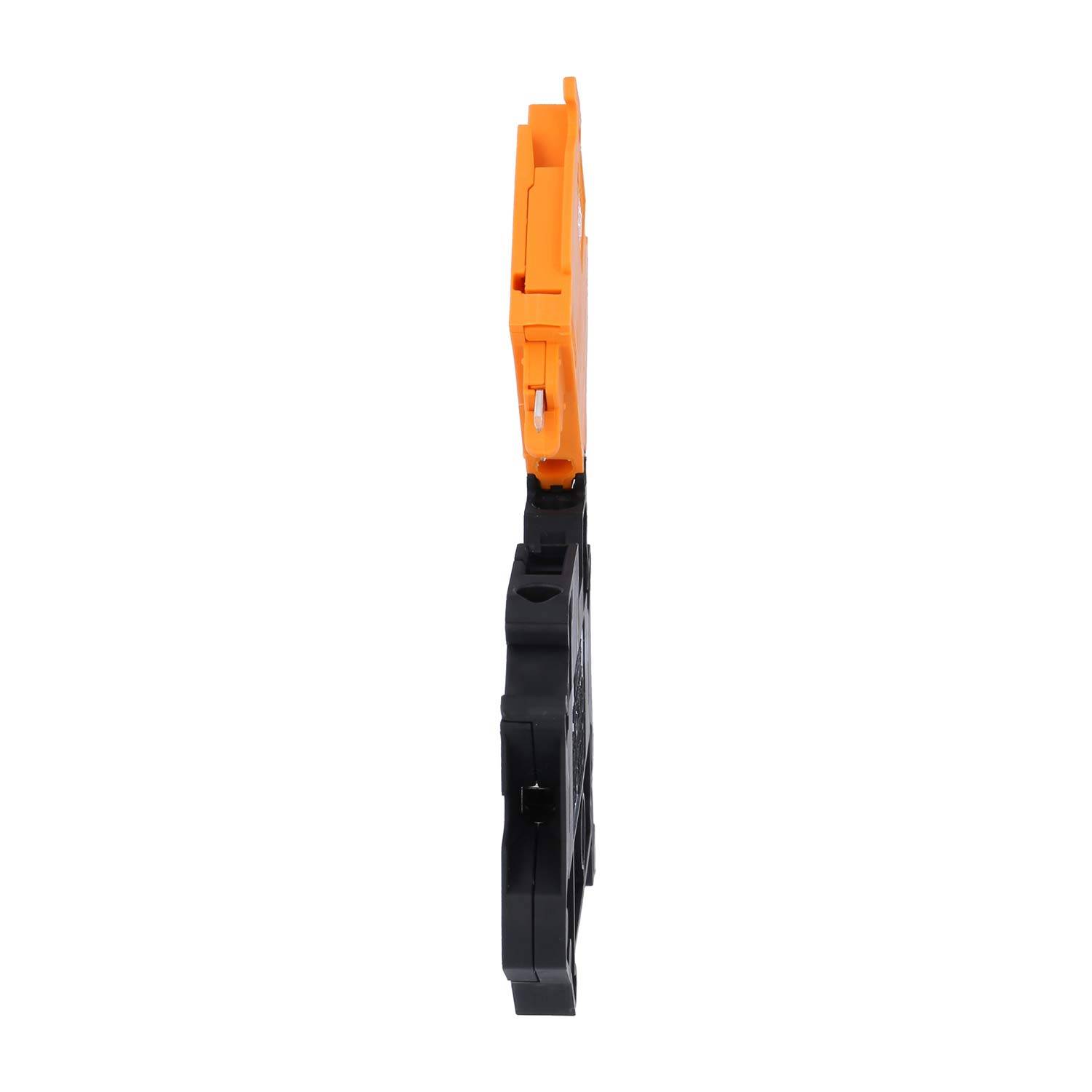

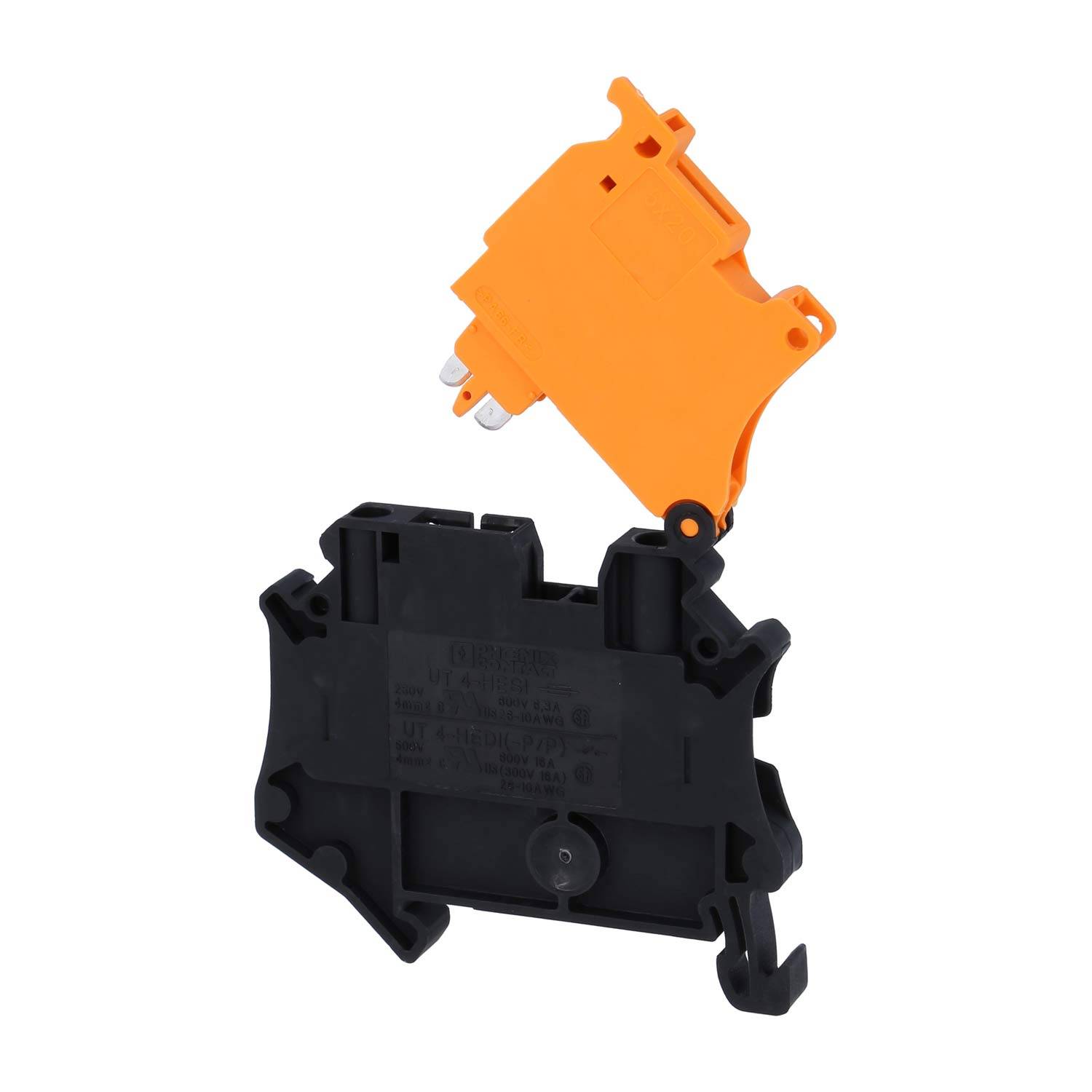

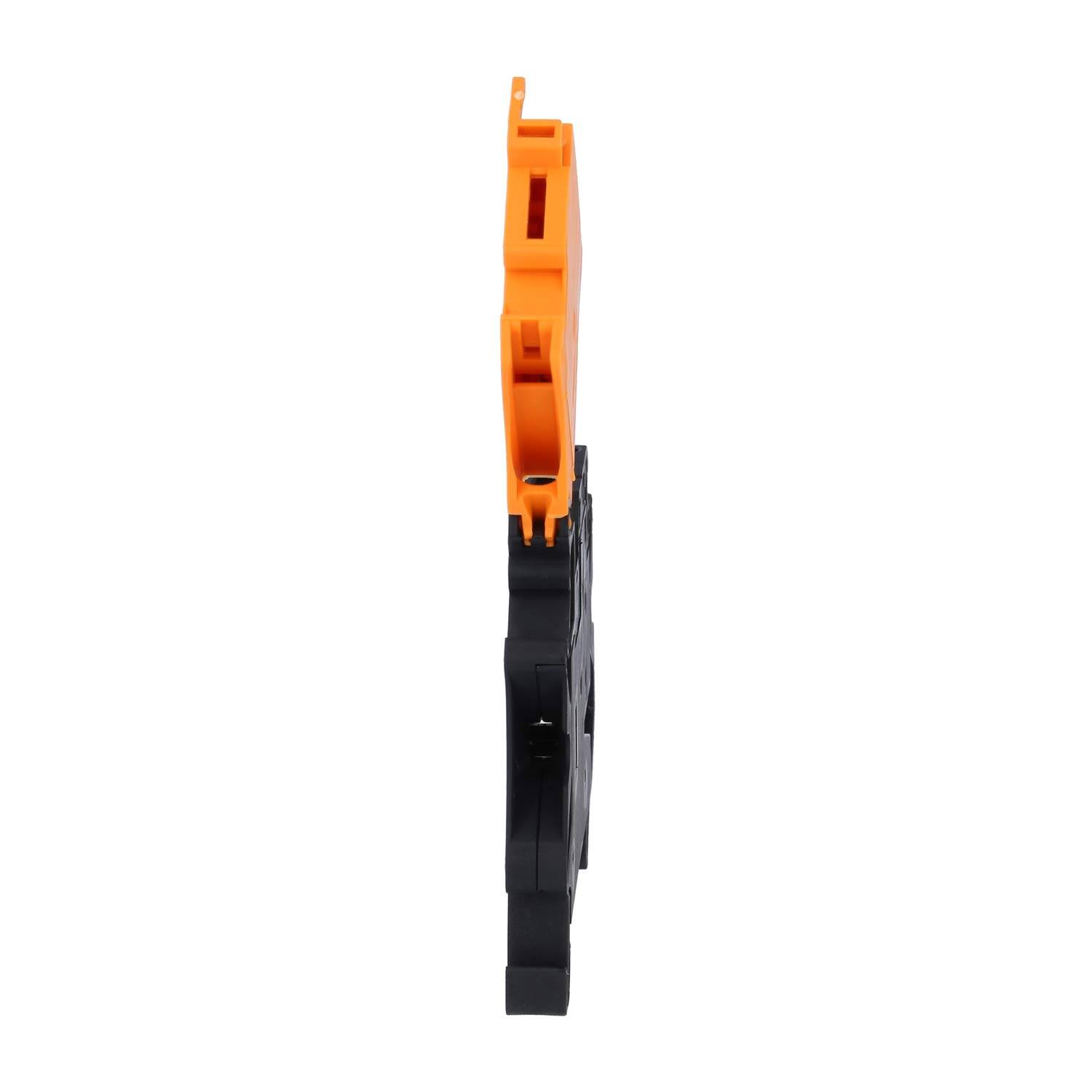

3046249 Phoenix Contact Trennklemme UT 4-HEDI Schraubanschluss Nennspannung 500V Kurzzeitstrom 0,48kA: Typ: Trennklemme Serie: UT 4-HEDI Anschlusstechnik: Schraubanschluss Montageart: NS 35/7,5, NS 35/15 Anzahl der Anschlüsse: 2 Anzahl der Etagen: 1 Lehrdorn: A4 Nennspannung: Spannung: 500V Nennstrom: 20A Belastungsstrom: 20A bei 6mm² Kurzzeitstrom: 0,48kA Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt mm²: Nennquerschnitt: 0,14mm² - 6mm² starr: 0,14mm² - 6mm² flexibel: 0,14mm² - 6mm² Aderendhülse ohne Kunststoffhülse: 0,14mm² - 4mm² Aderendhülse mit Kunststoffhülse: 0,14mm² - 4mm² mit TWIN-Aderendhülse: 0,5mm² - 2,5mm² Querschnitt AWG: Nennquerschnitt: AWG26 - AWG10 starr: AWG26 - AWG10 flexibel: AWG26 - AWG10 Aderendhülse ohne Kunststoffhülse: AWG26 - AWG12 Aderendhülse mit Kunststoffhülse: AWG26 - AWG12 Maße: Länge: 57,8mm Breite: 6,2mm Höhe mit NS35/15: 80,5mm Höhe mit NS35/7,5: 73,0mm Schraubengewinde: M3 Anzugsdrehmoment: 0,6Nm - 0,8Nm Abisolierlänge: 9,0mm Temperaturbereich: -60°C bis 130°C Werkstoff: Isolierstoff: Polyamid (PA) Farbe: Farbton: schwarz / orange Zulassungen / Normen: Brandverhalten nach UL: V2 nach UL94 Merkmale: - Anschluss gemäß Norm IEC 60947-7-1. Übereinstimmende Angaben: Schraubanschlussklemmen
