Beschreibung

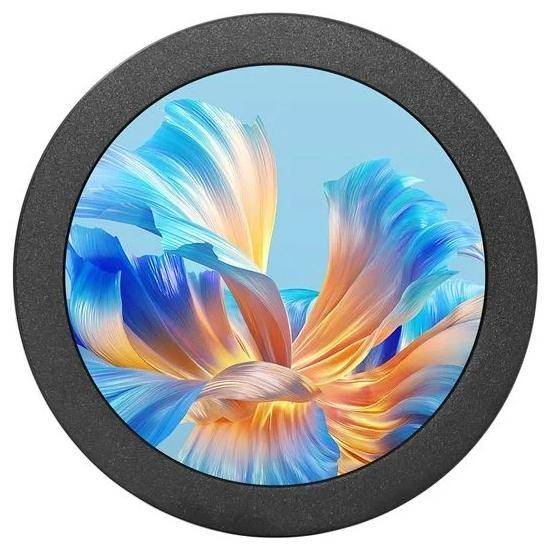

Dieses 2,8 Zoll große runde High-Definition-Display ist ein kreisförmiges Anzeigemodul mit integriertem ST7701S Treiberchip. Das Display verwendet ein IPS-Panel und bietet eine Auflösung von 480×480 Pixeln. Durch diese Paneltechnologie entsteht ein weiter Betrachtungswinkel sowie eine gleichmäßige Farbdarstellung. Das Modul besitzt ein Gehäuse aus einem Stück gefertigtem CNC-bearbeitetem Aluminium, wodurch eine stabile Konstruktion entsteht und eine glatte, abgerundete Oberfläche erreicht wird. Über eine Mini-HD Schnittstelle kann das Display mit verschiedenen Geräten verbunden werden, darunter Einplatinencomputer und Desktop-Systeme.
Das kompakte kreisförmige Display kann als Anzeigelösung in Projekten, in industriellen Steuerungen oder in Desktop-Anwendungen eingesetzt werden.

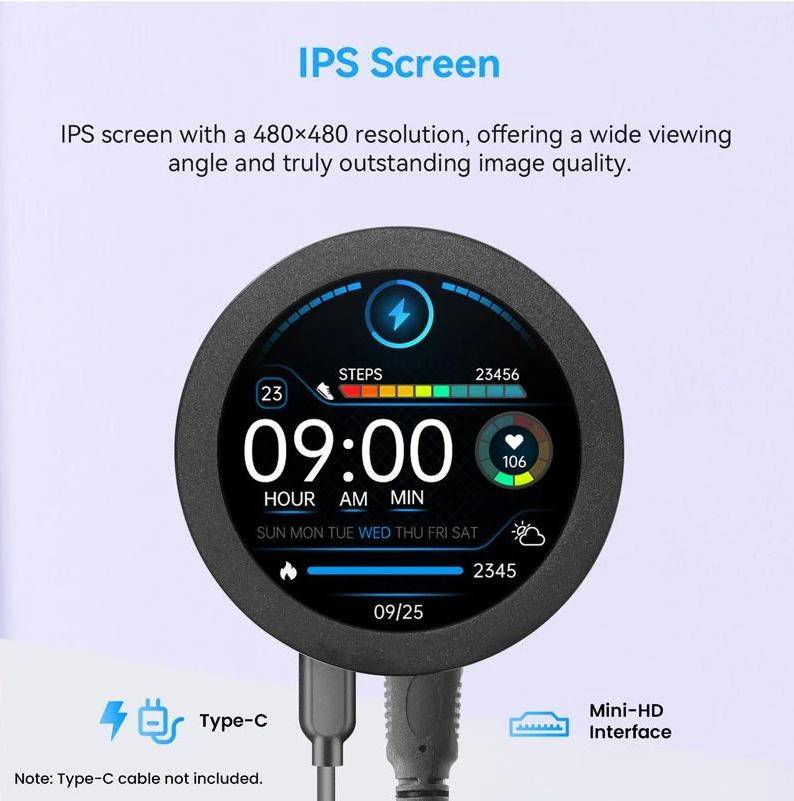

Das Anzeigemodul besitzt ein IPS-Panel mit einer Auflösung von 480×480 Pixeln und ermöglicht dadurch die Darstellung von grafischen Benutzeroberflächen, Statusanzeigen, Systeminformationen oder Visualisierungen. IPS steht für In-Plane Switching und beschreibt eine Displaytechnologie, bei der Flüssigkristalle parallel zur Paneloberfläche ausgerichtet sind. Diese Technik ermöglicht stabile Farben und einen großen Betrachtungswinkel auch bei seitlicher Sicht.

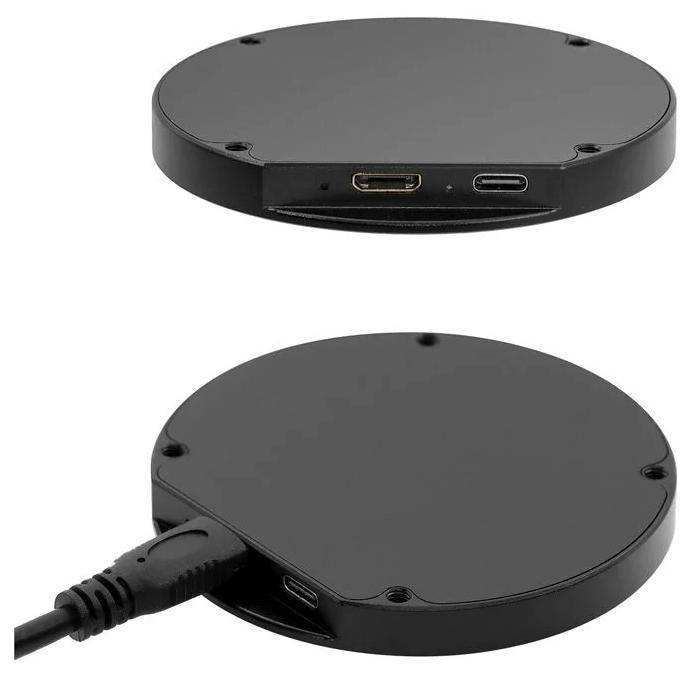

Die Bildsignale werden über eine Mini-HD Schnittstelle übertragen. Diese Schnittstelle ist eine kompakte Variante der HDMI-Schnittstelle und dient zur Übertragung digitaler Video- und Audiosignale. Die Stromversorgung erfolgt über einen USB Type-C Anschluss, der ausschließlich zur Energieversorgung des Displays dient.
Durch die kompakte Bauform mit einem Durchmesser von rund 89,5 mm kann das Modul in Gerätegehäuse, Bedienfelder, Prototypen oder Anzeigeeinheiten integriert werden. Die runde Form ermöglicht beispielsweise den Einsatz als Systemanzeige, Informationsdisplay, Statusanzeige oder grafisches Interface in elektronischen Projekten.
Das Modul dient als Anzeigegerät für Systeme, die ein HDMI-kompatibles Videosignal bereitstellen. Typische Anwendungen sind Visualisierungen in Embedded-Systemen, Anzeigeeinheiten in DIY-Elektronikprojekten, Benutzeroberflächen für Mikrocomputer oder zusätzliche Statusanzeigen für Desktop-Systeme. Durch die Unterstützung verschiedener Betriebssysteme kann das Display als sekundärer Bildschirm oder als eigenständige Anzeigeeinheit für grafische Anwendungen verwendet werden. Die Stromversorgung erfolgt separat über USB-C, während das Bildsignal über Mini-HD übertragen wird. Diese Trennung von Video- und Stromversorgung ermöglicht eine flexible Integration in unterschiedliche Hardwareumgebungen.
Merkmale im Überblick

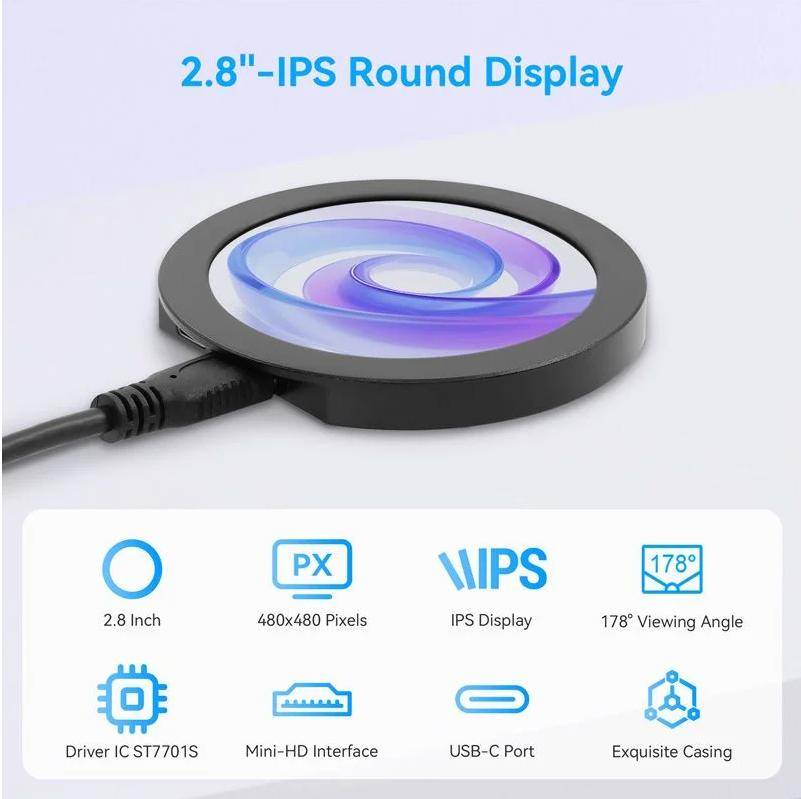

- 2,8 Zoll rundes IPS Display mit 480 × 480 Pixel Auflösung
- ST7701S Display-Treiberchip
- Mini-HD Schnittstelle für Videoeingang
- USB Type-C Anschluss zur Stromversorgung
- Aluminiumgehäuse aus CNC-gefertigtem Unibody
- Großer Betrachtungswinkel von bis zu 178°
- Helligkeitssteuerung über integrierte Taste
- Kompakte Bauform für Integration in Geräte und Projekte
- Raspberry Pi
- PC-Systeme mit HDMI-Ausgang
- Displaygröße: 2.8 Zoll
- Displaytyp: IPS
- Treiberchip: ST7701S
- Auflösung: 480 × 480 Pixel
- Blickwinkel: ALL OCLOCK (rundum Betrachtungswinkel)
- Pixel Pitch: 0.1461 × 0.1462 mm
- Helligkeit: 250 cd/m²
- Betriebsspannung: 5.0 V
- Leistungsaufnahme: 0.9 W
- Videoeingang: Mini HDMI
- Aktive Anzeigefläche: 70.13 × 70.13 mm
- Abmessungen: 89.50 × 89.50 × 10.00 mm
- Gewicht: 85 g
- Helligkeitssteuerung über integrierten Taster im Gehäuse: kurzes Drücken erhöht die Helligkeit in 10 % Schritten, langes Drücken schaltet das Display aus
- USB-C Anschluss dient ausschließlich zur Stromversorgung
- Mini-HD Schnittstelle dient als Videoeingang
- 1 × 2.8 Zoll rundes Display
- 1 × Mini-HD zu HD + USB Kabel
- 1 × Stromkabel
- Benutzerhandbuch
- Technische Zeichnung
