Elecrow CrowPanel Advance 9" HMI-Touch-Display, ESP32-P4/C6, Wi-Fi 6, BT 5.3, Flash/PSRAM, GPIO, 5V

Beschreibung

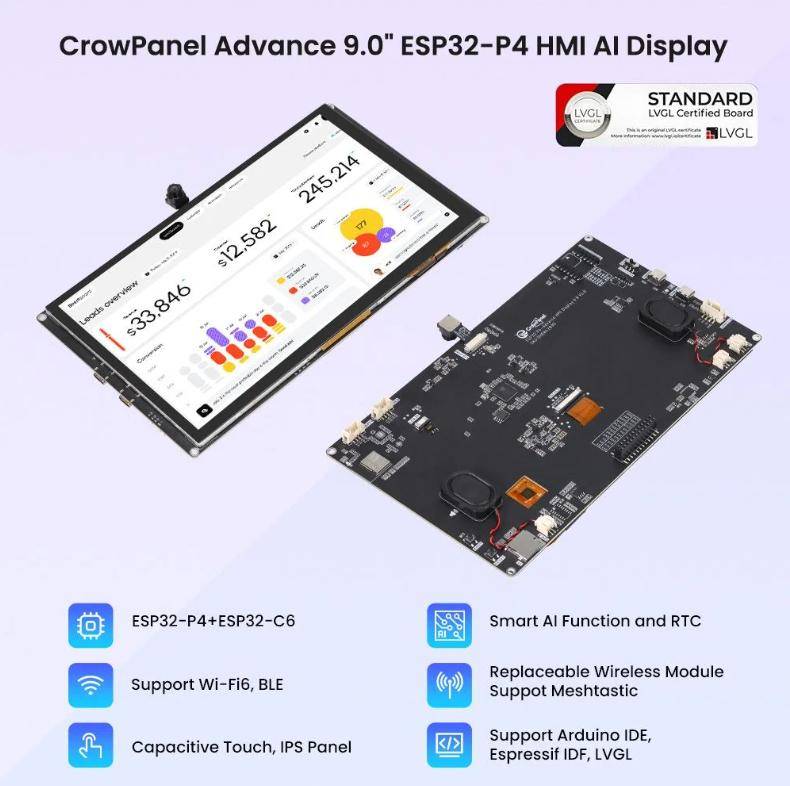

Das CrowPanel Advance 9,0 Zoll ESP32 P4 HMI ist ein leistungsstarkes, intelligentes Touch Terminal für anspruchsvolle Anwendungen im Bereich der Mensch Maschine Interaktion. Es vereint Anzeige, Bedienung, Rechenleistung und drahtlose Kommunikation in einem kompakten System und eignet sich als zentrale Steuer und Anzeigeeinheit für moderne IoT, Smart Home, Industrie und KI Anwendungen.

Die Plattform basiert auf einer Dual Chip Architektur mit dem RISC V basierten ESP32 P4 als Hauptprozessor und dem ESP32 C6 als separatem Funkmodul. Der ESP32 P4 arbeitet mit zwei Rechenkernen mit bis zu 400 MHz und wird durch 16 MB Flash Speicher sowie 32 MB PSRAM ergänzt. Diese Kombination stellt ausreichend Ressourcen für komplexe grafische Benutzeroberflächen, Multimedia Anwendungen und KI gestützte Aufgaben in Echtzeit bereit.

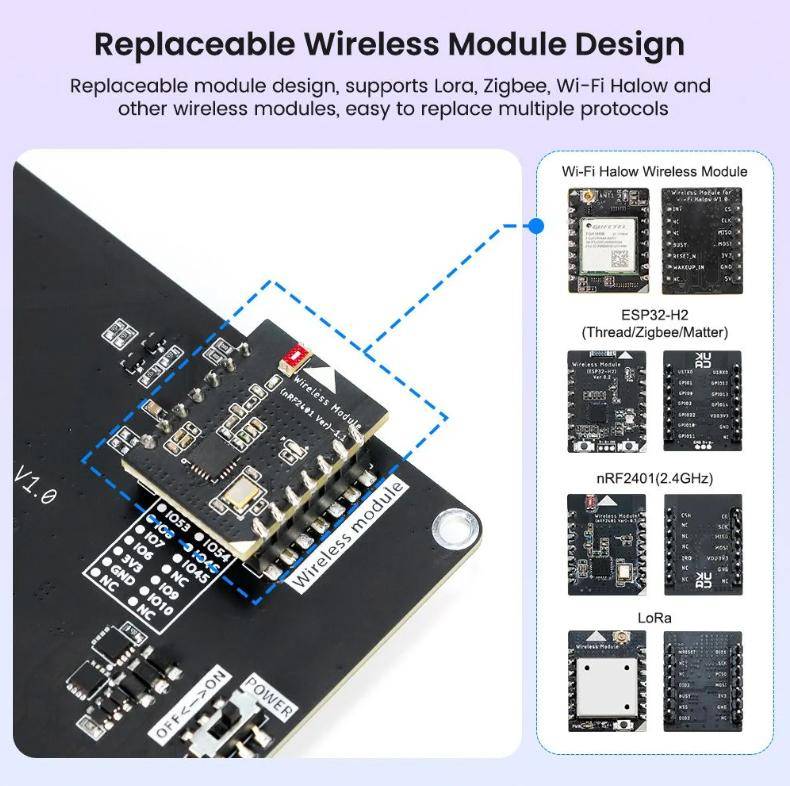

Für die drahtlose Kommunikation ist ein ESP32 C6 MINI 1 Modul integriert, das Wi Fi 6 im 2,4 GHz Bereich sowie Bluetooth 5.3 und BLE unterstützt. Dadurch wird eine stabile Verbindung bei gleichzeitig effizientem Energieverbrauch ermöglicht. Zusätzlich verfügt das System über einen Steckplatz für austauschbare Funkmodule, über den weitere Protokolle wie Thread, Zigbee, Wi Fi Halow, LoRa oder nRF24 realisiert werden können.

Das 9 Zoll große IPS Display bietet eine Auflösung von 1024 × 600 Pixeln, einen weiten Betrachtungswinkel von 178 Grad sowie eine typische Helligkeit von 400 cd pro Quadratmeter. Der kapazitive Touchscreen unterstützt Einzel und Mehrpunkt Berührungen und ermöglicht eine präzise und intuitive Bedienung.

Das Display bildet die Mensch Maschine Schnittstelle, kurz HMI genannt, und stellt Informationen aus dem System in einer für den Anwender verständlichen und interaktiven Form dar.Optional kann eine 2 Megapixel Kamera über die integrierte MIPI CSI Schnittstelle ergänzt werden. In Verbindung mit der Rechenleistung des ESP32 P4 lassen sich damit KI Anwendungen wie Gesichtserkennung oder Objekterkennung direkt auf dem Gerät umsetzen. Die Kamera ist nicht im Lieferumfang enthalten und kann bei Bedarf separat ergänzt werden.

Für Audio Anwendungen ist ein integriertes Audiosystem mit NS4168 Audio Codec, Mikrofon Array und Lautsprecheranschlüssen vorhanden. Dies ermöglicht Sprachinteraktion, Audioausgabe sowie den Einsatz als Sprachsteuerung oder Smart Home Bedienpanel.Das CrowPanel bietet umfangreiche Anschlussmöglichkeiten, darunter zwei USB C Schnittstellen für UART Debugging und USB 2.0 OTG, einen 40 poligen GPIO Header, Crowtail Schnittstellen für I2C und UART, einen SD Kartenhalter sowie Anschlüsse für Lautsprecher und Batterie. Dadurch lässt sich das System flexibel mit Sensoren, Aktoren und Erweiterungsmodulen kombinieren.

Für die grafische Benutzeroberfläche wird die Nutzung der quelloffenen LVGL Bibliothek unterstützt. LVGL ist eine speziell für Embedded Systeme entwickelte Grafikbibliothek, die die Erstellung moderner, performanter Benutzeroberflächen mit geringem Speicherbedarf ermöglicht. Als Entwicklungsumgebungen stehen unter anderem ESP IDF, Arduino IDE sowie Programmiersprachen wie MicroPython, Lua und Rust zur Verfügung.Im Vergleich zu früheren HMI Lösungen auf Basis des ESP32 S3 bietet die ESP32 P4 Serie eine deutlich höhere Rechenleistung für KI Inferenz, Grafikdarstellung und Echtzeit Datenverarbeitung. Dadurch eignet sich das CrowPanel Advance als zentrales Bedienpanel für Smart Home Systeme, industrielle Steuerungen, interaktive Informationssysteme im Handel sowie für Entwicklungs und Bildungsprojekte.

Merkmale im Überblick

• 9-Zoll-IPS-Touchscreen mit 1024×600 Pixel Auflösung
• ESP32-P4 (Dual-Core, 400 MHz) und ESP32-C6 (Wireless-Modul) kombiniert
• 16 MB Flash, 32 MB PSRAM für komplexe Anwendungen
• Wi-Fi 6 und Bluetooth 5.3 für stabile Verbindung bei geringem Energieverbrauch
• Optional integrierbare 2MP-Kamera mit MIPI-CSI für KI-gestützte Bildverarbeitung
• Kapazitiver Multi-Touch (Einzelpunkt und Fünfpunkt-Berührung)
• NS4168-Audio-Codec mit Dual-Lautsprecher und Mikrofon-Array
• Dual-USB-C, 40-poliger GPIO, Crowtail (UART/I2C), SD-Kartenhalter
• Austauschbares Modul für LoRa, Zigbee, Wi-Fi Halow, Matter, Thread u. a.
• LVGL-Unterstützung zur grafischen UI-Entwicklung
• Entwicklungsumgebungen: ESP-IDF, Arduino IDE, LVGL

• Arduino IDE
• ESP-IDF
• LVGL GUI-Entwicklung
• MicroPython, Lua, Rust

• Hauptprozessor: ESP32-P4, Dual-Core, bis 400 MHz
• Zusatzmodul: ESP32-C6-MINI-1 (Wi-Fi 6, Bluetooth 5.3)
• Speicher: 16 MB Flash, 32 MB PSRAM
• System-RAM: 768 KB L2MEM (HP), 32 KB SRAM (LP), 8 KB TCM
• Display: 9.0 Zoll IPS, 1024×600 Pixel, 178° Blickwinkel, 400 cd/m²
• Touchscreen: Kapazitiv, Einzel- und Fünfpunkt
• Farbe: 16,7 Mio. Farben (8 Bit)
• Kommunikation: Wi-Fi 6 (2,4 GHz, 802.11a/b/g/n), Bluetooth 5.3
• Optionale Module: Zigbee, LoRa, nRF2401, Thread, Wi-Fi Halow
• Anschlüsse: USB 2.0, UART, I2C, GPIO (40-polig), SD-Karte, Kamera, Batterie, Lautsprecher
• Funktionen: USB zu UART, Audioverstärker, Lade-IC, Doppelmikrofone
• Tasten/LEDs: Reset, Boot, Power, Ladeanzeige, Betriebsanzeige
• Befestigung: M3-Schrauben (3,2 mm), Einbau, Gehäusemontage
• Betriebstemperatur: -20 °C bis 70 °C
• Lagerungstemperatur: -30 °C bis 80 °C
• Stromversorgung: 5 V/2 A über USB oder UART
• Abmessungen: 222 × 130 × 16 mm

• Ohne Kamera-Modul (optional nachrüstbar)

• 1× CrowPanel Advance 9.0" ESP32-P4 HMI Display (ohne Kamera)

• Produkt-Wiki
• ESP32-P4 Datenblatt
• User-Lessons
