Beschreibung

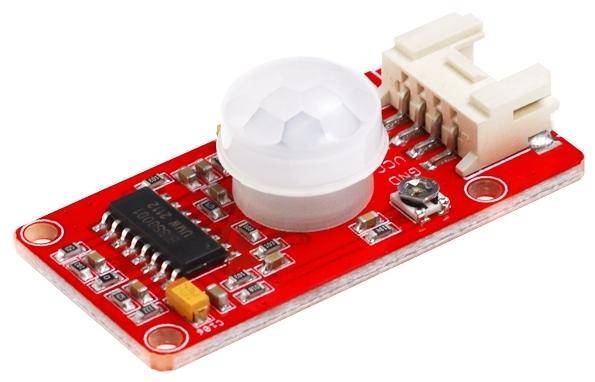

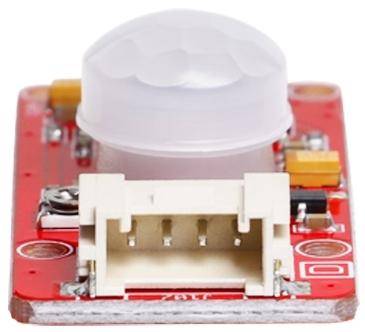

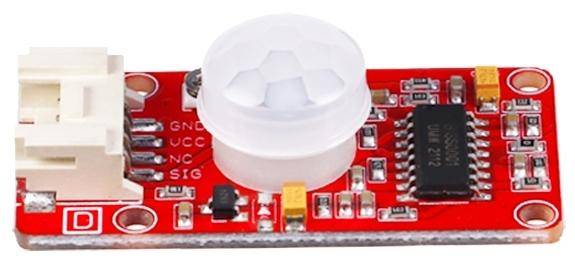

Elecrow Crowtail-PIR Motion Sensor 2.0
Der Elecrow Crowtail-PIR Motion Sensor 2.0 ist ein passiver Infrarotsensor zur Bewegungserkennung. Der Sensor erkennt Bewegungen innerhalb eines Erfassungswinkels von 120 Grad und gibt bei registrierter Bewegung ein digitales HIGH-Signal am SIG-Pin aus. Die maximale Erfassungsreichweite beträgt 6 Meter, standardmäßig sind 3 Meter voreingestellt. Die Reichweite lässt sich über ein integriertes Potentiometer auf der Platine anpassen.
Das Modul eignet sich für Sicherheitsanwendungen, automatische Schalter und Steuerungssysteme in der Automatisierung. Die Crowtail-kompatible Schnittstelle und der JST-PH 2.0 4-Pin-Anschluss ermöglichen eine direkte Verbindung zu einem Mikrocontroller oder einem Crowtail-Basis-Shield. Der Sensor kann direkt programmiert werden, um bei Bewegung eine Reaktion auszulösen, zum Beispiel das Einschalten einer LED.
Ein passiver Infrarotsensor (PIR) erkennt Temperaturunterschiede, die durch bewegte Körper im Erfassungsbereich entstehen. Solche Sensoren werden häufig zur Bewegungserkennung verwendet. Durch das Potentiometer auf der Platine kann die Empfindlichkeit des Sensors angepasst werden, sodass unterschiedliche Distanzen erkannt werden können.
Merkmale im Überblick
- Passiver Infrarotsensor zur Bewegungserkennung
- Crowtail-kompatible Schnittstelle
- Erfassungswinkel von 120 Grad
- Maximale Erfassungsreichweite: 6 Meter (3 Meter voreingestellt)
- Einstellbare Erfassungsdistanz mittels Potentiometer
- Betriebsspannung: 3V5V
- JST-PH 2.0 4-Pin-Anschluss
- Crowtail-System
- Mikrocontroller mit digitalem Eingang
- Spannungsbereich: 3V5V
- Stromaufnahme: 100 µA (maximal)
- Erfassungswinkel: 120 Grad
- Maximale Reichweite: 6 Meter
- Standard-Reichweite: 3 Meter
- Einstellbare Reichweite über Potentiometer
- Ausgangssignal: 0V oder VCC bei erkannter Bewegung
- Anschluss: JST-PH 2.0 4-Pin
- Abmessungen: 40,0 mm x 20,0 mm x 13,0 mm
- Geeignet für Sicherheits- und Automatisierungsanwendungen
- Direkte Integration mit Crowtail-Basis-Shield

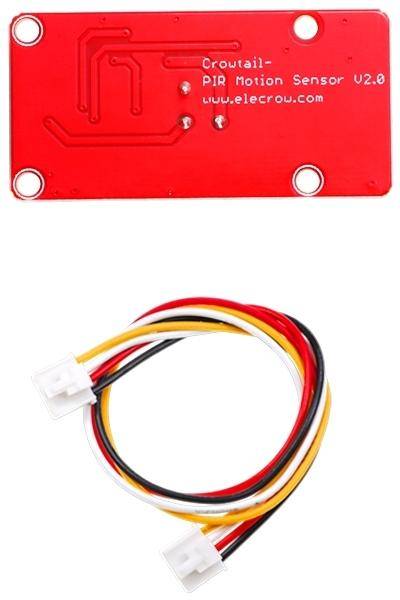

- 1 x Crowtail-PIR Motion Sensor 2.0
- 1 x JST-PH 2.0 4-Pin Anschlusskabel
- Wiki-Seite
- Crowtail PIR Motion Sensor Program
- Crowtail PIR Motion Sensor Eagle Files
