Beschreibung

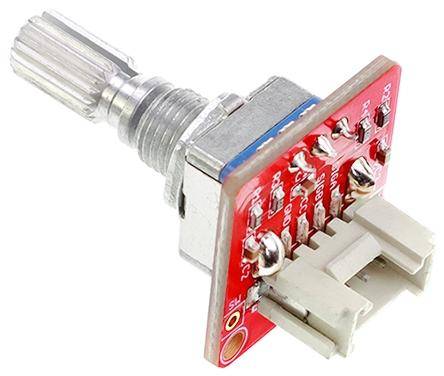

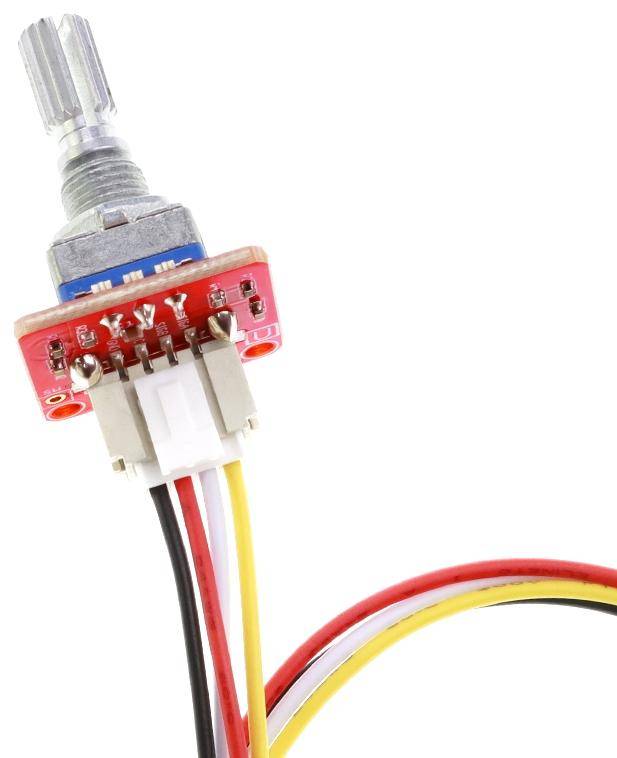

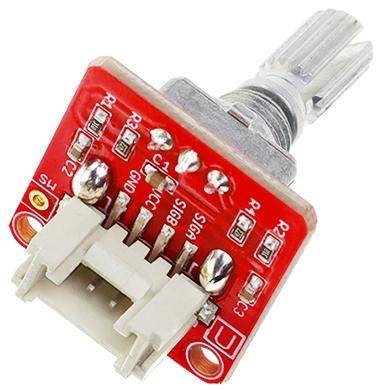

Elecrow Crowtail-Encoder 2.0
Das Elecrow Crowtail-Encoder 2.0 Modul ist ein inkrementeller Drehgeber, der die Drehbewegung einer Achse in elektrische Impulse umwandelt. Diese Impulse ermöglichen eine digitale Erfassung des Drehwinkels sowie der Drehrichtung, entweder im oder gegen den Uhrzeigersinn. Das Modul erzeugt 20 Impulse pro vollständiger Umdrehung und bietet damit eine feine Auflösung für die Positionsbestimmung.
Als inkrementeller Drehgeber unterliegt das Modul keinen Begrenzungen hinsichtlich der Anzahl von Drehungen, im Gegensatz zu einem Drehpotentiometer. Die Ausgabe erfolgt über zwei digitale Signalpins (Signal A und Signal B), wodurch präzise Winkelmessungen und Richtungsbestimmungen möglich sind.
Die digitale Natur der Signale erlaubt eine einfache Integration in Steuerungssysteme und andere elektronische Anwendungen, bei denen genaue Positionsdaten erforderlich sind.Das Modul verfügt über einen integrierten JST-PH 2.0 4-Pin-Anschluss. Dieser Steckverbinder sorgt für eine sichere Verbindung mit Mikrocontrollern und ist kompatibel mit Crowtail-Systemen. Der Anschluss erleichtert die Integration in DIY-Projekte sowie in bestehende Steuerungslösungen.
Der Encoder wandelt Drehbewegungen in elektrische Signale um. Diese Signale bestehen aus Impulsen, die gezählt werden können. Die Anzahl der Impulse entspricht dem Drehwinkel, der zurückgelegt wurde. Zwei Ausgangssignale (A und B) ermöglichen die Bestimmung der Drehrichtung.Ein Encoder misst also, wie weit und in welche Richtung etwas gedreht wurde.
Er wird oft in Robotik und Steuerungssystemen eingesetzt, um Bewegungen zu erfassen und zu steuern.Das Modul kann zur Positions- und Winkelbestimmung verwendet werden. Es eignet sich für den Einsatz in Bereichen wie Robotik, DIY-Elektronik, Steuerungssystemen und anderen Mikrocontroller-basierten Anwendungen. Es bietet eine einfache Schnittstelle zur Positionsmessung, unterstützt die Erkennung der Drehrichtung und lässt sich leicht mit Mikrocontrollern wie Arduino oder Raspberry Pi kombinieren.
Merkmale im Überblick
- Inkrementeller Drehgeber zur Erfassung von Drehwinkel und -richtung
- Digitale Ausgangssignale über Signal A und B
- 20 Impulse pro Umdrehung für hohe Auflösung
- Unbegrenzte Drehungen möglich
- JST-PH 2.0 4-Pin-Anschluss für einfache Integration
- Geeignet für DIY-Projekte, Robotik und Steuerungen
- Arduino
- Raspberry Pi
- Crowtail-Systeme
- Mikrocontroller mit digitalem Eingang
- Modell: CT0004EN
- Spannungsbereich: 4.5 V – 5.5 V DC
- Typische Betriebsspannung: 5.0 V DC
- Stromverbrauch: 10 mA (min), 20 mA (typisch), 30 mA (max)
- Abmessungen: 20,0 x 20,0 x 36,3 mm
- Netto-Gewicht: 7 g
- Ausgangssignale: Digital (Signal A, Signal B)
- Drehbereich: 360° kontinuierlich
- Anschluss: JST-PH 2.0, 4-Pin
- Geeignet für präzise Winkel- und Drehzahlmessungen
- Kann zur Positionsbestimmung in interaktiven Systemen genutzt werden
- Unterstützt Interrupt-basierte Signalverarbeitung

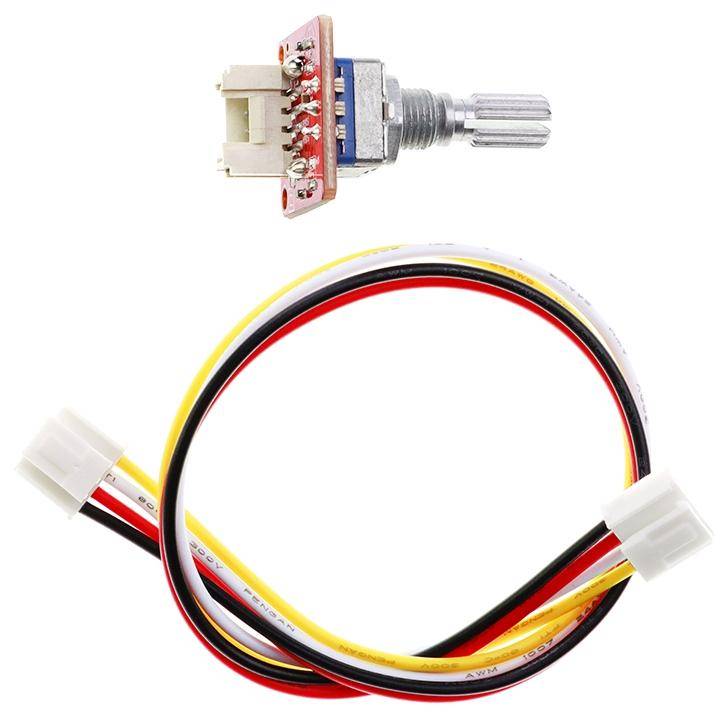

- Elecrow Crowtail-Encoder 2.0
- Crowtail 4-Pin-Kabel
- Wiki – Produktinformationen
- Encoder-Programm
- Encoder-Schaltplan
