Beschreibung

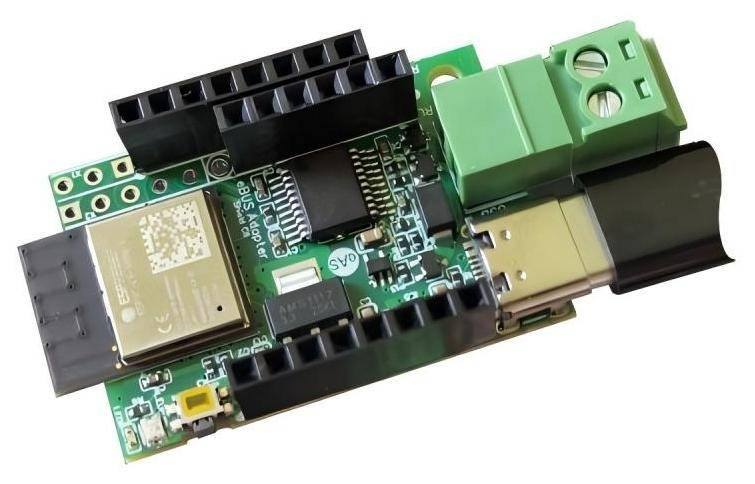

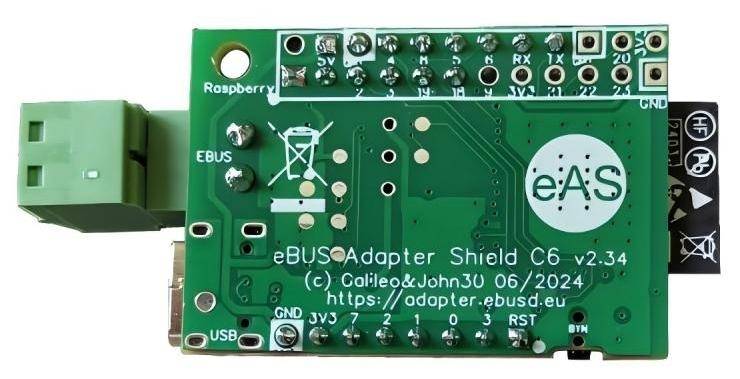

Elecrow eBUS Adapter Shield C6, ohne Gehäuse
Schnittstelle zur Kommunikation mit eBUS-fähigen Heizungs-, Lüftungs- und Solarsystemen. Die C6-Generation basiert auf dem Adapter v5 und integriert einen ESP32-C6, vollständige galvanische Trennung (Klasse 0, keine Stromaufnahme vom eBUS), USB-C als Host/Versorgung sowie Optionen für WLAN und Ethernet (mit USR-ES1 oder W5500). Der Adapter unterstützt das standard eBUS Protokoll und das ebusd enhanced protocol, bietet eine webbasierte Konfiguration mit OTA-Updates und stellt zusätzliche I/O-Pins für Sensoren/Displays bereit. Die eBUS-Leitung wird über eine steckbare 3,5-mm-Klemme angeschlossen; die Polung ist ohne Bedeutung. Jeder Adapter wird mit eBUS-Stromquelle geprüft.
Einfach erklärt: eBUS ist eine Datenleitung vieler Heizungen. Der Adapter verbindet diese Leitung sicher mit Computer oder Netzwerk. Dadurch lassen sich Betriebsdaten lesen und Steuerbefehle senden. Die galvanische Trennung bedeutet: eBUS und USB/Netzwerk sind elektrisch isoliert, was die Anlage schützt.
Der integrierte ESP32-C6 ermöglicht mehrere Host-Wege: USB-CDC (über das integrierte JTAG/Serial-Interface), WLAN über PCB-Antenne sowie Raspberry Pi über GPIO/ttyAMA0; Ethernet ist mit USR-ES1 oder einem W5500-Modul möglich. Das ebusd enhanced protocol verlagert zeitkritische eBUS-Arbitrierung in die Firmware und reduziert Latenzen. Konfiguration und Updates erfolgen über eine Weboberfläche (inkl. OTA) oder per serieller Konsole über das easi> Interface. Über MQTT lassen sich Status, Messwerte und IO-Signale veröffentlichen; via Home Assistant Discovery werden Entitäten automatisch bereitgestellt. Optional können D1-mini-Shields (z. B. OLED 0.66, BME/BMP-Sensoren, 8×8 RGB, DC Power Shield) eingesetzt werden. LEDs signalisieren Betriebszustände; ein Taster steuert Bootloader, Access-Point, WPS und Neustart.
Kernaufgaben in der Anwendung: Bereitstellung einer robust isolierten eBUS-Schnittstelle, Auslesen und Protokollierung von Messwerten mit ebusd, Bereitstellung der Daten via MQTT/HTTP/TCP für Home Assistant, KNX, Node-Red, FHEM und weitere Systeme, sowie optionales Steuern veränderbarer Anlagenparameter. Mit micro-ebusd lassen sich Werte direkt auf dem Adapter dekodieren (Token benötigt). Ein praktisches Szenario ist die Regelung einer eBUS-Wärmepumpe anhand von PV-Überschussdaten.
Merkmale im Überblick
- Vollständige galvanische Trennung, Klasse 0 (keine Stromaufnahme vom eBUS).
- Mehrere Host-Schnittstellen: USB-C (CDC), WLAN on board, Raspberry Pi GPIO/ttyAMA0, Ethernet via USR-ES1/W5500.
- Protokolle: eBUS (standard) und ebusd enhanced protocol.
- Weboberfläche mit OTA-Update, easi> Interface für Konsole/Service.
- Steckbarer eBUS-Anschluss; 2-Draht-Polung ohne Bedeutung.
- MQTT-Status/Signale, Home Assistant Discovery; optionale Sensor-/Displayanbindung.
- Kompaktes Layout (37×26 mm Board, 54×26 mm inkl. Antenne/Stecker), D1-mini-Shield-Kompatibilität.
- eBUS-fähige Heizungs-, Lüftungs- und Solarsysteme.
- Software/Integrationen: ebusd, micro-ebusd (Token), Home Assistant, KNX, Node-Red, FHEM, HTTP/TCP, MQTT.
- Raspberry Pi direkt aufsteckbar; ausgewählte D1-mini-Shields nutzbar.
- Controller/Radio: ESP32-C6 mit integrierter PCB-Antenne.
- PCB: 4-Lagen, SMD+THT, HASL bleifrei.
- Host/Power: USB-C (Daten/Versorgung); alternativ 5 V über Header (W2).
- eBUS-Anschluss: steckbar 3,5 mm, Polarität irrelevant (Stecker enthalten).
- Abmessungen: 37×26 mm (Board), 54×26 mm (mit Antenne und eBUS-Stecker).
- Betriebsspannung: 5 V; Stromaufnahme: < 120 mA bei aktivem WLAN.
- Schutz: galvanische Trennung (DC-DC und Isolation), eFuse für Überstrom/Überspannung.
- Netzwerk/Host: WLAN; Ethernet via USR-ES1 oder W5500; USB-CDC; Raspberry Pi GPIO/ttyAMA0.
- Firmware/Service: Web-Konfiguration, OTA-Update, Access Point EBUS zur Erstkonfiguration; easi> Interface (seriell/Netzwerk).
- Anzeige/Bedienung: RGB-LED, rote LED (Senden), grüne eBUS-LED ab PCB 2.36; Button (Bootloader, AP, WPS, Reboot).
- Qualitätssicherung: Test jedes Adapters mit eBUS-Stromquelle; Anforderungen für CE-Kennzeichnung geprüft.
- Web-Installer & OTA: Flashen über Webbrowser (Web Serial), Updates per OTA oder USB; Access Point EBUS für Erstsetup.
- easi> Interface: Text-basiertes UI für Einstellungen, Diagnose und Tests (per USB oder Netzwerk).
- ebusd / enhanced protocol: Wahl zwischen standard eBUS und ebusd enhanced protocol; die Firmware übernimmt die Arbitrierung für stabile Timing-Verhältnisse.
- micro-ebusd: Optionale lokale Dekodierung auf dem Adapter (Token). Einfach erklärt: Werte können ohne externen Rechner aufbereitet werden.
- MQTT & Home Assistant: Versand von Status- und Messwerten; Home Assistant Discovery erstellt Entitäten automatisch. Einfach erklärt: Daten erscheinen ohne manuelle Konfiguration in Home Assistant und können in Automationen genutzt werden.
- Optimiert für ebusd; Konfigurationsdateien über ebusd-configuration verfügbar.
- Typische Anwendung: Wärmepumpen-/Heizungsdaten sammeln, PV-Überschuss zur Wärmebereitstellung nutzen.
- 1× Elecrow eBUS Adapter Shield C6
- 1× steckbarer 3,5 mm eBUS-Stecker
- Dokumentation eBUS Adapter Shield C6
- Firmware & Webinstaller
- eBUS Spezifikation (PDF)
- ebusd Repository
- ebusd-configuration
- micro-ebusd (ESP32)
- ebusd Wiki
- Bezugsquelle
- 3D-Druck Gehäuse
