Beschreibung

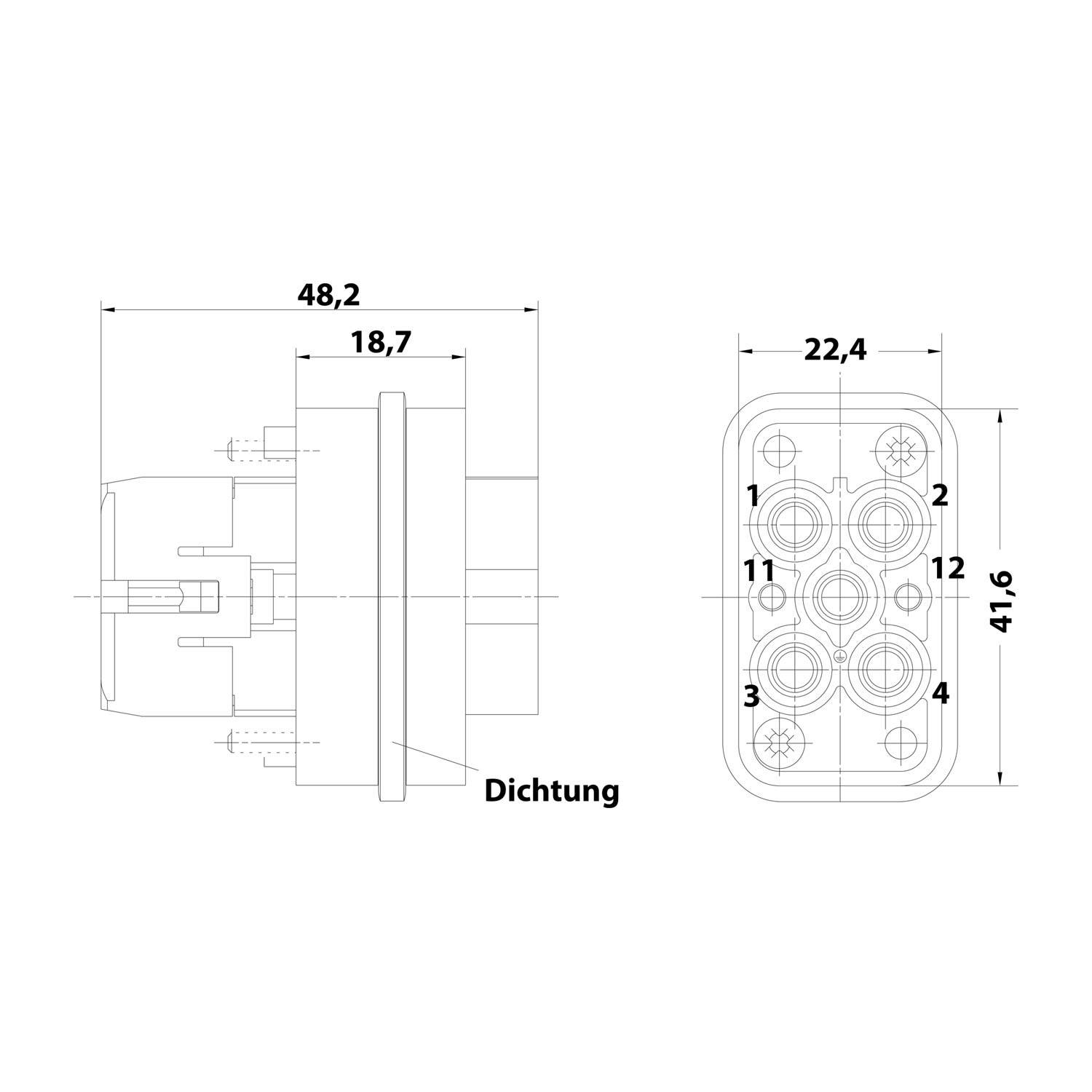

09120063041 HARTING Han Q4/2 Stifteinsatz (M) Crimpanschluss, 6-polig 4/2+PE 400V/690V - 250V Steuerkontakt, 40A/10A: Typ: Q4/2 Crimpanschluss Bauart: Stifteinsatz (M) Polzahl: 6-polig 4/2+PE Beschriftung: 1 - 4 + 11 - 12 Anschlusstechnik: Crimpanschluss Bemessungsspannung: Leistungskontakt: 400V/690V Steuerkontakt: 250V nach UL: 600V Bemessungsstrom: Leistungskontakt: 40A Steuerkontakt: 10A Bemessungsstoßspannung: 6kV/4kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 1,5mm² - 6mm² + 0,14mm² - 2,5mm² AWG: AWG16 - AWG10 + AWG26 - AWG14 Maße: Länge: 48,3mm Breite: 41,6mm Höhe: 22,4mm Ader Aderdurchmesser max.: 5,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: Q-Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Dichtung: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - 4 passende C-Crimpkontakte (Stift) sowie 2 passende D-Crimpkontakte (Stift) müssen separat bestellt werden. - Berührungssichere Kontakte. - Voreilender PE-Kontakt mit Crimpanschluss. - Kontakteinsätze passend für die Kunststoff- und Metallgehäuse mit zusätzlicher PE-Klemmstelle am Gehäuse der Baugröße Q. - 3 Kodierungsmöglichkeiten durch Verwendung eines Kodierstiftes anstelle der Befestigungsschraube. - Kompatibel mit Q4/2 Kontakteinsatz mit Axialschraubanschluss. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 6 polig
