Beschreibung

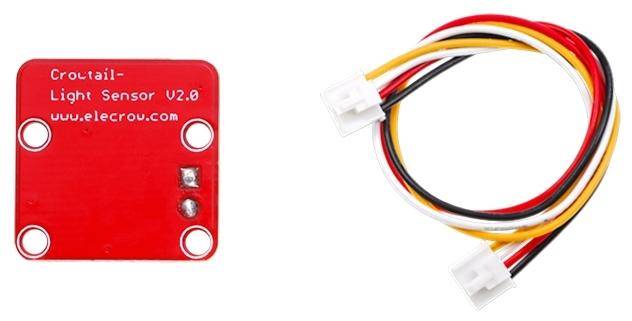

Elecrow Crowtail-Light Sensor 2.0
Der Elecrow Crowtail-Light Sensor 2.0 ist ein Modul zur Messung der Umgebungslichtintensität. Es basiert auf einem lichtabhängigen Widerstand (GL5516-Photoresistor), dessen Widerstandswert mit zunehmender Lichtintensität abnimmt. Zur Signalanpassung wird ein LMV358-Operationsverstärker verwendet, der als Spannungsfolger arbeitet und stabile analoge Ausgangswerte liefert. Das Modul wird über einen JST-PH 2.0 4-Pin-Anschluss mit analogen Eingängen verbunden und ermöglicht so eine einfache Einbindung in verschiedene Mikrocontroller-Systeme oder das Crowtail-Ökosystem.
Das Modul lässt sich in einer Vielzahl von Anwendungen einsetzen, darunter elektronische Spielzeuge, lichtgesteuerte Schaltungen und einfache Überwachungssysteme. Aufgrund seiner analogen Signalverarbeitung eignet sich das Gerät besonders für Projekte, bei denen eine kontinuierliche Messung der Lichtintensität erforderlich ist. Die Ausgabe des Sensors ist bei starker Beleuchtung hoch und bei Dunkelheit niedrig, was den Einsatz in automatisierten Lichtsteuerungen unterstützt.Typische Einsatzbereiche umfassen einfache Steuerungssysteme, bei denen das Ein- oder Ausschalten von Komponenten in Abhängigkeit vom Umgebungslicht erfolgen soll.
Der Sensor ist in der Lage, Lichtverhältnisse in einem breiten Temperaturbereich zwischen -30 °C und 70 °C zu erkennen. Die Integration in DIY- oder Crowtail-Projekte wird durch die kompakte Bauform mit einer Größe von 20,0 mm x 20,0 mm x 6,8 mm erleichtert.Der verwendete GL5516-Photoresistor reduziert seinen Widerstand, wenn die Helligkeit zunimmt. Der Operationsverstärker LMV358 sorgt für eine konstante Signalverstärkung und verhindert Störungen durch Spannungsabfälle. In heller Umgebung liefert das Modul ein hohes Ausgangssignal, während bei geringer Beleuchtung ein niedriges Signal ausgegeben wird.
Das Modul eignet sich für den Aufbau lichtgesteuerter Systeme. In einem Beispielaufbau kann durch eine einfache Schaltung über den analogen Eingang eines Mikrocontrollers ein LED-Signal geschaltet werden, das sich bei unterschreiten eines Lichtschwellwerts einschaltet. Die Umsetzung erfolgt mithilfe eines kurzen Arduino-Programmcodes, welcher die Lichtintensität am analogen Eingang auswertet und bei einem vordefinierten Schwellenwert eine LED aktiviert.
Der Sensor kann in vielen Bereichen verwendet werden, in denen eine automatische Reaktion auf Helligkeitsveränderungen erforderlich ist, zum Beispiel bei der Aktivierung von Anzeigen, Sicherheitsmechanismen oder als Bestandteil eines energieeffizienten Beleuchtungssystems. Die Einbindung erfolgt über den standardisierten JST-PH 2.0-Anschluss, wodurch eine stabile Verbindung sichergestellt wird. Die analoge Signalverarbeitung erleichtert die Verwendung mit vielen gängigen Mikrocontroller-Plattformen.
Merkmale im Überblick
Messung der Umgebungslichtintensität mit GL5516-Photoresistor
Signalausgabe über analogen Kanal
Stabilisierung der Signalverarbeitung durch LMV358-Operationsverstärker
Kompaktes Design mit 20,0 mm x 20,0 mm x 6,8 mm
JST-PH 2.0 4-Pin-Anschluss für einfache Integration
Kompatibilität
Crowtail-Systeme
Mikrocontroller mit analogem Eingang
Technische Daten
Versorgungsspannung: 5 V
Stromaufnahme: 0,5–3 mA
Lichtabhängiger Widerstand: 20 kΩ (bei Helligkeit)
Dunkelwiderstand: 1 MΩ
Reaktionszeit: 20–30 Sekunden
Spitzenwellenlänge: 540 nm
Temperaturbereich: -30 °C bis 70 °C
Abmessungen: 20,0 mm (L) x 20,0 mm (B) x 6,8 mm (H)
Photoresistor: GL5516
Operationsverstärker: LMV358
Anschluss: JST-PH 2.0 4-Pin
