Beschreibung
Elecrow Crowtail- Logic Block (OR) 2.0
Der Elecrow Crowtail- Logic Block (OR) 2.0 ist ein digitales Logikmodul zur Umsetzung logischer ODER-Verknüpfungen. Es gehört zu einem modularen System von Logikblöcken, mit denen grundlegende logische Operationen anschaulich dargestellt und miteinander kombiniert werden können.

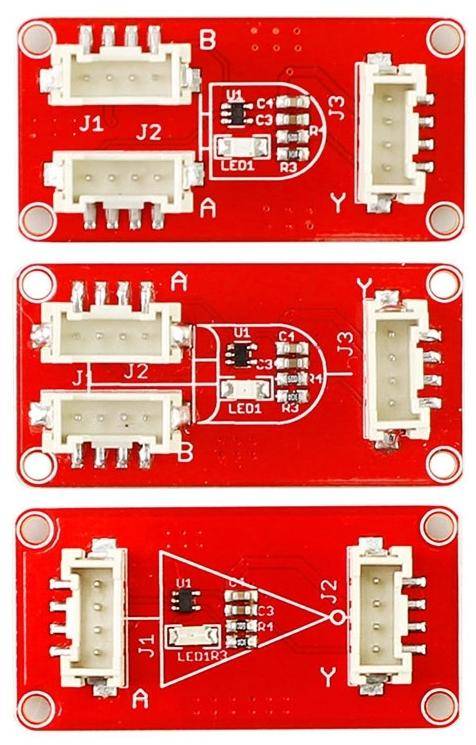

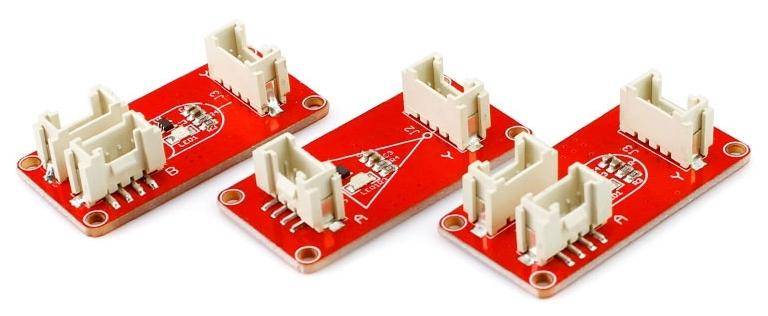

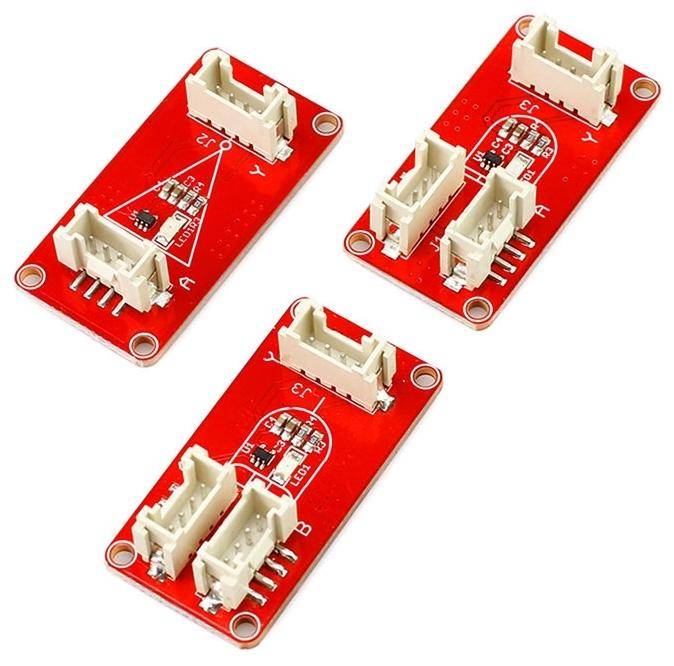

Das Modul ist in der Form eines OR-Gatters aufgebaut und besitzt zwei Eingänge sowie einen Ausgang. Es gibt ein Ausgangssignal von 1 aus, wenn mindestens einer der Eingänge den Wert 1 aufweist. Eine gelbe LED zeigt den Status des Ausgangssignals visuell an. Das Ausgangssignal kann über den Output-Port an weitere Module weitergeleitet werden.Der JST-PH 2.0 4-Pin-Anschluss ermöglicht eine stabile elektrische Verbindung und einfache Integration in logische Schaltungen oder Experimente.
Das Modul eignet sich für den Einsatz in digitalen Lernsystemen, bei Schulungen zur digitalen Logik sowie für Prototyping und DIY-Projekte mit Mikrocontrollern. Durch die Plug-and-Play-Struktur lassen sich mehrere Logikblöcke direkt miteinander verbinden, um komplexere logische Abläufe zu simulieren oder zu testen. In Verbindung mit weiteren Modulen wie dem AND- oder NOT-Block kann eine Vielzahl logischer Kombinationen erstellt werden.
Die digitale Logik basiert auf binären Zuständen. Ein Zustand wird mit 1 oder 0 (bzw. TRUE/FALSE oder HIGH/LOW) dargestellt. In der Hardware entspricht dies typischerweise 0 Volt für 0 und z. B. 3,3 oder 5 Volt für 1. Der OR-Block zeigt über die integrierte LED, wann das Ausgangssignal aktiv ist (1). Dies geschieht immer dann, wenn mindestens ein Eingang den Zustand 1 aufweist.
Der Elecrow Crowtail- Logic Block (OR) 2.0 wird genutzt, um logische ODER-Verknüpfungen in digitalen Schaltungen darzustellen. Das bedeutet, das Modul gibt ein aktives Signal aus, wenn mindestens einer der beiden Eingänge aktiv ist. Der visuelle Indikator (LED) zeigt an, ob das Ergebnis der ODER-Verknüpfung wahr (1) oder falsch (0) ist.
Die Bauweise ist für einfache Kombinationen mit weiteren Logikmodulen geeignet, was insbesondere bei Schulungen, Experimenten oder in der Ausbildung zur Digitaltechnik hilfreich ist.
Typische Anwendungen umfassen einfache Logikdemonstrationen, signalverknüpfende Steuerungen, und digitale Lernplattformen. Das Modul ist kompatibel mit Mikrocontroller-Boards wie Arduino und lässt sich durch den Crowtail-Standard einfach einbinden.
Merkmale im Überblick
OR-Logikfunktion (zwei Eingänge, ein Ausgang)
Teil eines modularen Logiksystems
Visuelle Anzeige des Ausgangssignals über gelbe LED
2 Eingänge, 1 Output-Port für Weiterleitung des Signals
JST-PH 2.0 4-Pin-Anschluss für stabile Verbindung
Kompatibilität
Crowtail-Module und Erweiterungsboards
Digitale Logikschaltungen
Arduino- und Mikrocontroller-Projekte
Technische Daten
Logikfunktion: OR
Zwei Eingänge, ein Ausgang
Ausgangsanzeige durch gelbe LED
Output-Port
JST-PH 2.0 4-Pin-Anschluss
Abmessungen: 40,0 x 20,0 x 9,8 mm
Betriebsspannung: 3,3 V bis 5 V DC (abhängig vom verwendeten System)
Sonstige Daten
Kann direkt mit anderen Crowtail-Logikmodulen (z. B. NOT, AND) kombiniert werden
Lieferumfang
1x Crowtail- Logic Block (OR) 2.0
Links
User Manual (Wiki-Link)
