Beschreibung

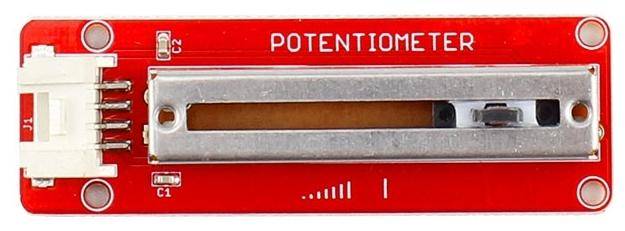

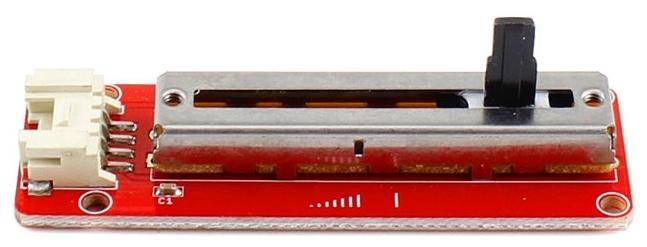

Elecrow Crowtail-Linear Potentiometer V2.0
Das Crowtail-Linear Potentiometer V2.0 ist ein Modul zur analogen Widerstandsregelung und basiert auf einem linearen variablen Widerstand mit einem maximalen Widerstandswert von 10 kΩ. Die Ausgangsspannung des Moduls verändert sich entsprechend der Position des Schiebereglers, wobei sie von 0 V bis zur anliegenden Betriebsspannung (Vcc) reicht.
Der 30 mm lange Schieberegler ermöglicht eine feine und kontinuierliche Anpassung des Widerstandswertes. Durch das Panel-Mount-Design kann das Modul stabil in Gehäuseöffnungen oder Steuerpulte integriert werden. Der elektrische Anschluss erfolgt über einen JST-PH 2.0 4-Pin-Stecker, der eine sichere Verbindung zu Mikrocontroller-Plattformen wie Arduino, Crowduino oder analogen Raspberry-Pi-Erweiterungen gewährleistet.
Das Modul kann in einer Vielzahl von analogen Steuerungsanwendungen verwendet werden, wie beispielsweise bei der Regelung von Spannungsteiler-Schaltungen oder als analoge Eingabequelle in interaktiven Projekten. Der Anschluss an Mikrocontroller erfolgt typischerweise über analoge Ports, wodurch sich die Ausgangswerte direkt über Software auslesen lassen.
Der lineare Widerstandsverlauf erlaubt eine gleichmäßige Spannungsausgabe über den gesamten Schiebeweg.
Durch die Verwendung als Spannungsteiler lässt sich der gemessene Widerstandswert als Spannungswert interpretieren, der beispielsweise zur Steuerung von Helligkeit, Geschwindigkeit oder anderen analogen Funktionen eingesetzt werden kann. Die Spannungsversorgung kann zwischen 3,5 V und 30 V liegen, was eine flexible Integration in verschiedene Systeme ermöglicht. Die Lebensdauer des Schiebereglers beträgt mehr als 15.000 Betätigungszyklen.
Das Modul eignet sich für die Integration in Crowtail-Umgebungen, Arduino-Projekte oder Systeme mit analogen Schnittstellen. Mithilfe eines Base Shields kann das Potentiometer direkt mit einem Mikrocontroller verbunden werden. In Verbindung mit einem Programmcode lassen sich die analogen Messwerte in Echtzeit auslesen und weiterverarbeiten.
Merkmale im Überblick
Lineares Potentiometer mit variabler Widerstandseinstellung
Maximaler Widerstand von 10 kΩ
Schieberegler mit 30 mm Länge
Analogausgang mit einer Spannungsvariation von 0 V bis Vcc
Panel-Mount-Design für einfache Installation
JST-PH 2.0 4-Pin-Anschluss für sichere und stabile Verbindung
Kompatibilität
Crowtail-Systeme
Arduino
Raspberry Pi mit analogen Eingängen
Technische Daten
Verbindungsmodus: A (Analog)
Widerstand: 10 kΩ
Schieberegler-Länge: 30 mm
Linearer Widerstandsverlauf
Abmessungen: 60,0 mm x 20,0 mm x 18,0 mm
Betriebsspannung: 3,5 V bis 30 V
Maximaler Strom: 30 mA
Netto-Gewicht: 8,3 g
Rotationslebensdauer: >15.000 Zyklen
Anschluss: JST-PH 2.0, 4-Pin
Sonstige Daten
Geeignet für präzise Steuerungen und Widerstandsregelungen
Modellnummer: CT0022LP
Lieferumfang
1x Crowtail-Linear Potentiometer V2.0
