Beschreibung

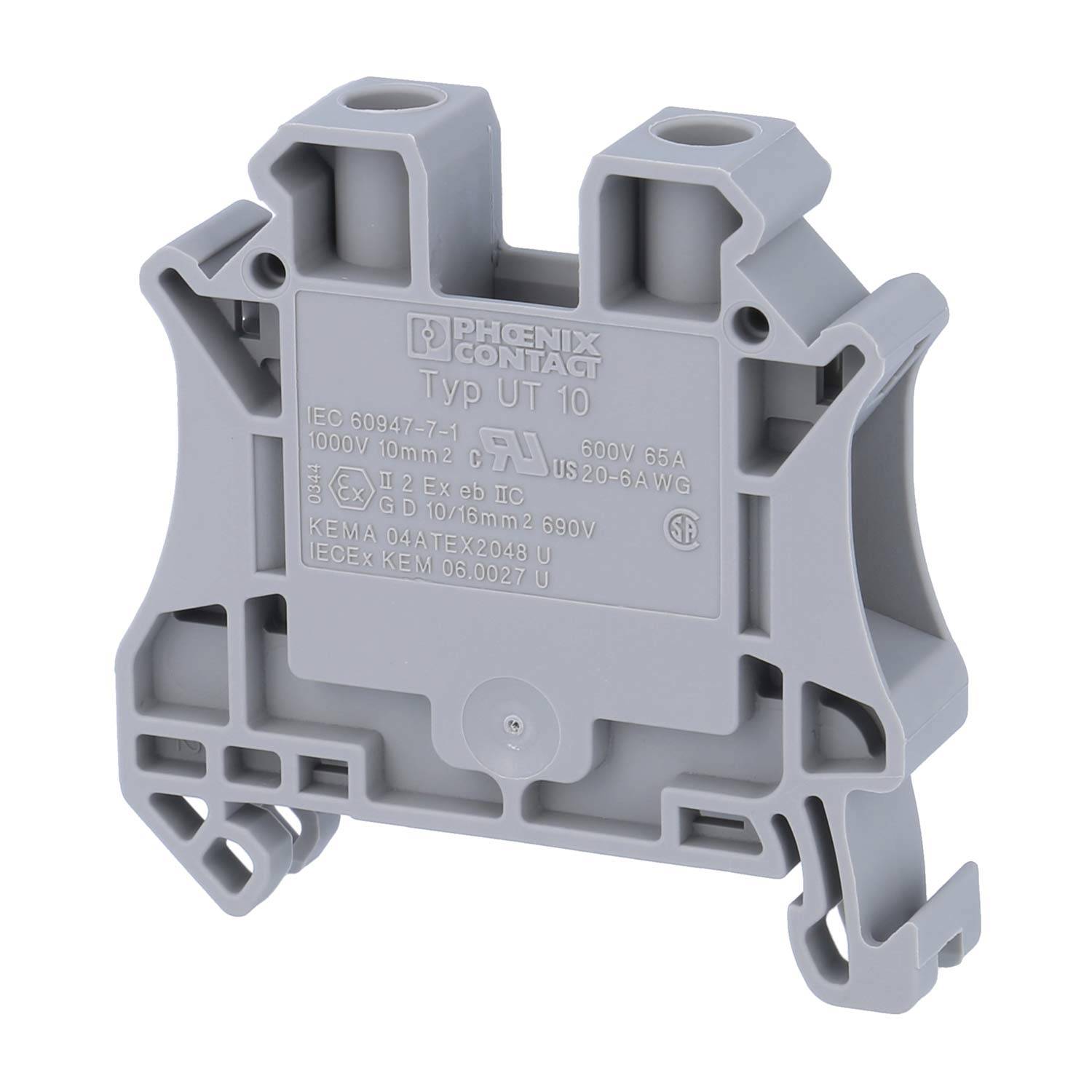

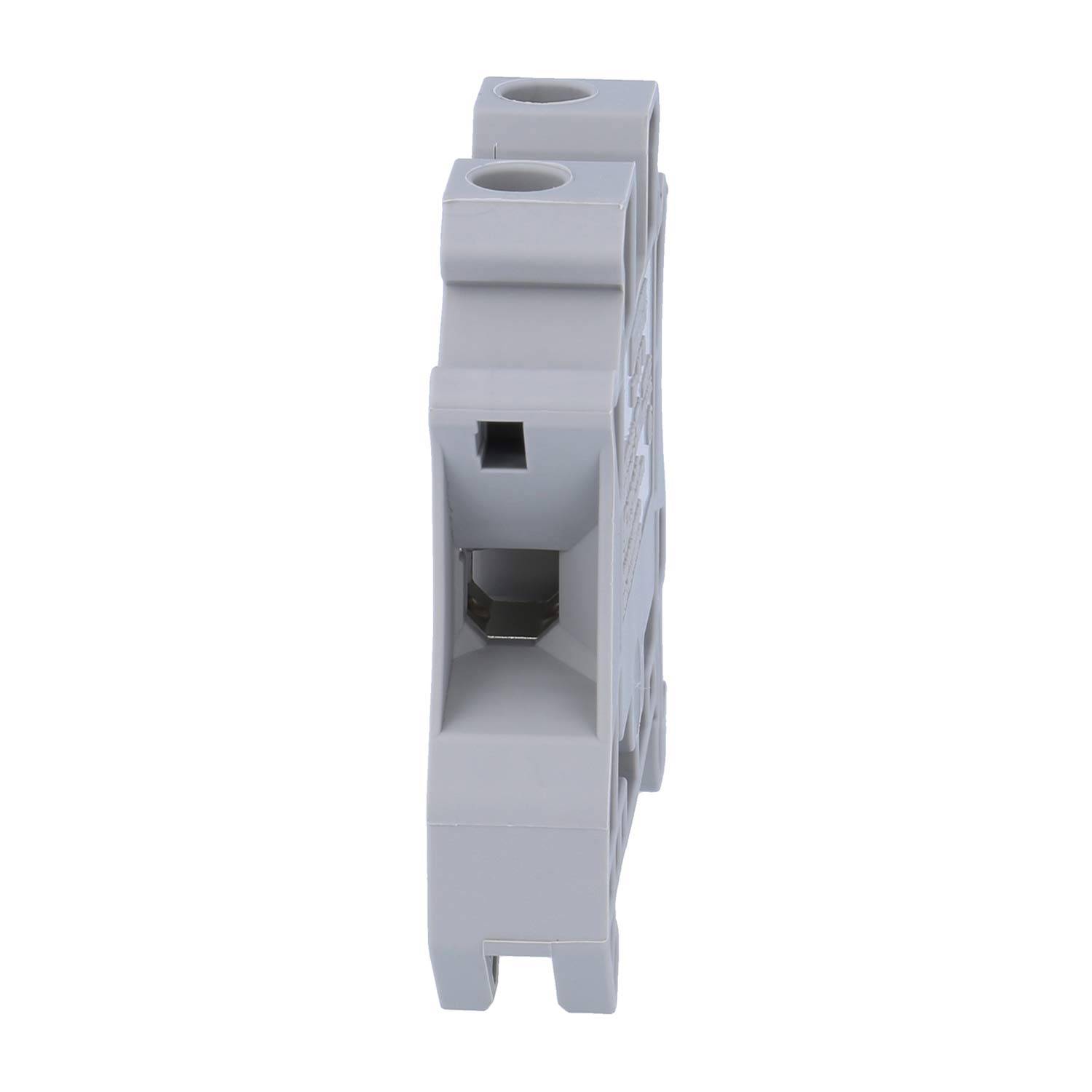

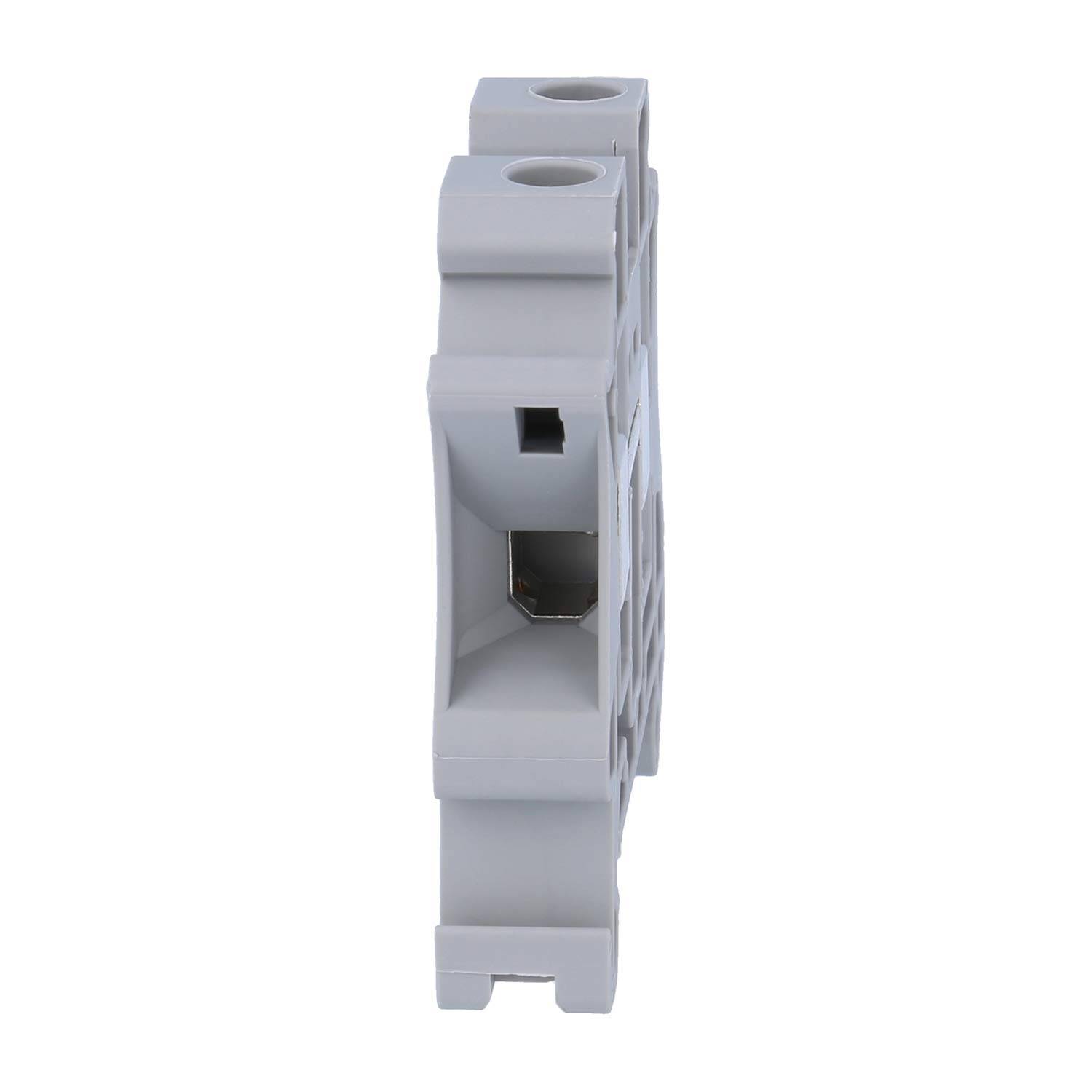

3044160 Phoenix Contact Durchgangsklemme UT 10 Schraubanschluss Nennspannung 1000V Kurzzeitstrom 1,20kA: Typ: Durchgangsklemme Serie: UT 10 Anschlusstechnik: Schraubanschluss Montageart: NS 35/7,5, NS 35/15 Anzahl der Anschlüsse: 2 Anzahl der Etagen: 1 Rastmaß: 2,2mm Lehrdorn: A6 Nennspannung: Spannung: 1000V Nennstrom: 57A Belastungsstrom: 76A bei 16mm² Kurzzeitstrom: 1,20kA Bemessungsstoßspannung: 8kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt mm²: Nennquerschnitt: 0,5mm² - 16mm² starr: 0,5mm² - 16mm² flexibel: 0,5mm² - 16mm² Aderendhülse ohne Kunststoffhülse: 0,5mm² - 10mm² Aderendhülse mit Kunststoffhülse: 0,5mm² - 10mm² mit TWIN-Aderendhülse: 0,5mm² - 6mm² Querschnitt AWG: Nennquerschnitt: AWG20 - AWG6 starr: AWG20 - AWG6 flexibel: AWG20 - AWG6 Aderendhülse ohne Kunststoffhülse: AWG20 - AWG8 Aderendhülse mit Kunststoffhülse: AWG20 - AWG8 Maße: Länge: 47,7mm Breite: 10,2mm Höhe: 46,9mm Höhe mit NS35/15: 55,0mm Höhe mit NS35/7,5: 47,5mm Schraubengewinde: M4 Anzugsdrehmoment: 1,5Nm - 1,8Nm Abisolierlänge: 10,0mm Temperaturbereich: -60°C bis 130°C Werkstoff: Isolierstoff: Polyamid (PA) Farbe: Farbton: grau Zulassungen / Normen: Brandverhalten nach UL: V2 nach UL94 Merkmale: - Anschluss gemäß Norm IEC 60947-7-1. Übereinstimmende Angaben: Schraubanschlussklemmen
